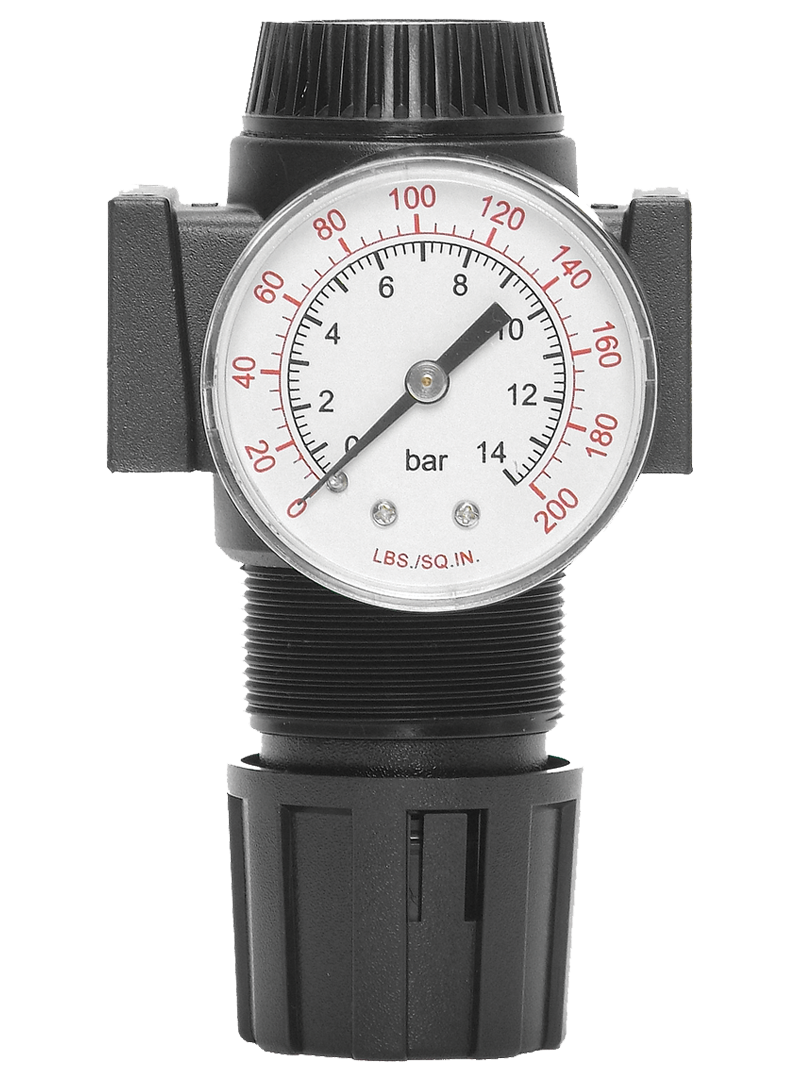

Mittelgroße Baureihe G1/4 bis G1/2; Durchfluss bis 2.832 l/min

Produktübersicht

Die ROSS Controls Mid-Size-Serie umfasst modulare Druckregler mit Anschlussgrößen von 1/4", 3/8" und 1/2" und einer maximalen Durchflusskapazität von 100 scfm (2832 l/min). Dank des modularen Aufbaus lassen sich die Regler direkt mit anderen Komponenten der Mid-Size-Serie verbinden und bilden so integrierte Filter-Regler-Schmierstoff-Einheiten ohne zusätzliche Anschlüsse.

Es stehen sowohl Kolben- als auch Membranbauweise zur Verfügung. Die Kolbenbauweise ermöglicht den höchsten Luftdurchsatz durch das mittelgroße Gehäuse. Die Membranbauweise sorgt für ein schnelleres Ansprechverhalten des nachgeschalteten Drucks und ist daher die bevorzugte Wahl für die Druckregelung von Schweißpistolen und andere Anwendungen, die eine schnelle Druckwiederherstellung erfordern.

Die Mid-Size-Serie verfügt über eine Umkehrstromoption, die eine geregelte Drucksteuerung in normaler Durchflussrichtung (Einlass-Auslass) sowie eine schnelle Entlüftung in umgekehrter Richtung (Auslass-Einlass) ermöglicht. Diese Funktion ist besonders vorteilhaft für pneumatische Schweißbrennerkreisläufe, bei denen ein schneller Druckabbau zwischen den Schweißvorgängen erforderlich ist.

Die Einstellung erfolgt wahlweise über einen Drehknopf oder einen T-Griff. Der T-Griff ermöglicht ein höheres Einstelldrehmoment und erleichtert so die Änderung des Sollwerts bei Modellen mit hoher Federkraft oder bei Installationen, bei denen Handschuhe getragen werden. Beide Einstellarten verfügen über einen abnehmbaren Verriegelungsschlüssel, der nach der Inbetriebnahme Manipulationssicherheit gewährleistet. Alle Modelle sind standardmäßig selbstentlastend; nicht-entlastende Ausführungen sind auf Anfrage erhältlich.

Wichtigste technische Merkmale

• Modulare Montage – Verbindet sich ohne zusätzliche Anschlüsse direkt mit FRL-Filtern und -Ölern der Mid-Size-Serie und bildet so kompakte Luftaufbereitungseinheiten.
• Kolben- und Membrankonstruktion – Der Kolben sorgt für maximalen Durchfluss; die Membran ermöglicht ein schnelleres Ansprechverhalten des nachgelagerten Drucks für Schweißpistolen- und Präzisionssteuerungsanwendungen.
• Option für umgekehrten Durchfluss – Bietet geregelten nachgelagerten Druck bei normaler Durchflussrichtung sowie eine schnelle Entlüftungsmöglichkeit bei umgekehrter Durchflussrichtung, speziell entwickelt für Schweißpistolen- und nachgelagerte Druckentlastungsanwendungen.
• Einstellknopf und T-Griff - Standard-Drehknopf für die meisten Installationen; T-Griff für ein höheres Einstelldrehmoment bei Anwendungen, die eine hohe Federkraft oder eine handschuhfreundliche Bedienung erfordern.
• Abnehmbarer Verriegelungsschlüssel – Nach dem Einstellen des Auslassdrucks kann der Verriegelungsschlüssel entfernt werden, um unbefugte Sollwertänderungen während des Maschinenbetriebs zu verhindern.
• Selbstentlastende Standardausführung – Lässt überschüssigen Druck im nachgeschalteten Bereich automatisch ab, sobald der Sollwert sinkt. Nicht-entlastende Ausführung auf Anfrage erhältlich.
• Maximaler Durchfluss 100 scfm (2832 l/min) - Mehr als das Vierfache der Durchflusskapazität der 112 Bantam-Serie, geeignet für größere Stellantriebe und Kreisläufe mit höherem Luftbedarf.
• Inklusive Manometer – Integriertes Manometer mit 1/4"-Anschlüssen an Vorder- und Rückseite für bidirektionale Installation und kontinuierliche Überwachung des Ausgangsdrucks.
• Option zur Panelmontage – Die 1-9/16 Zoll (40 mm) große Panelmontagebohrung ermöglicht die direkte Panelmontage ohne separate Halterung.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Schweißen und Metallverarbeitung

• Druckluftkreisläufe für Widerstandspunktschweißpistolen benötigen sowohl einen geregelten Nachdruck zur Elektrodenkraftsteuerung als auch eine schnelle Entlüftung zwischen den Schweißpunkten. Die Umkehrstromoption vereint beide Funktionen in einem einzigen Reglergehäuse.
• Pneumatische Schweißpositionierer und Vorrichtungsaktuatoren, bei denen unabhängig geregelte Druckzonen eine gleichmäßige Elektrodenkontaktkraft über mehrere Schweißstationen hinweg gewährleisten.
• MIG- und WIG-Schweiß-Spülgasdruckregelungskreisläufe, bei denen der mittelgroße Kolbenregler einen stabilen Durchfluss bei moderatem Druck gewährleistet.
• Pneumatische Luftaufbereitung in der Roboterschweißzelle mittels modularer Filter-Regler-Baugruppen mittlerer Größe zur Aufrechterhaltung eines geregelten Versorgungsdrucks an jeder Roboterstation.

Automobilherstellung

• Pneumatische Spann- und Vorrichtungskreisläufe für Karosseriewerkstätten, die geregelte Luft mit Anschlussgrößen von 1/4" bis 1/2" zum Spannen von Werkstücken während Schweiß- und Montagearbeiten benötigen.
• Pneumatische Drehmomentwerkzeug-Versorgungskreisläufe in Montagelinien, bei denen ein geregelter Druck von 0 bis 100 psig eine gleichmäßige Drehmomentabgabe an die Befestigungselemente gewährleistet.
• Pneumatische Kreisläufe für die Endmontagestation mit modularen FRL-Baugruppen und Mid-Size-Reglern zur Aufbereitung der Druckluft für mehrere nachgeschaltete Werkzeuge.

Verpackung und Lebensmittelverarbeitung

• Aktuatoren für horizontale Form-, Füll- und Verschließmaschinen, die geregelte Luft an 1/4"- oder 3/8"-Anschlussgrößen innerhalb des Maschinenrahmens benötigen.
• Pneumatische Kreisläufe für Dreh- und Linear-Indextische, bei denen der geregelte Druck für eine gleichmäßige Zykluszeit und Betätigungskraft sorgt.
• Die Aktuatoren der Getränkeabfüllmaschine werden mittels modularer Filter-Regler-Baugruppen zur Luftaufbereitung an jeder Abfüllkopfstation versorgt.

Allgemeine industrielle Automatisierung

• Pneumatische Mehrzonensysteme, bei denen jede Zone einen unabhängig geregelten und manipulationssicheren Druck unter Verwendung modularer Mid-Size-Baugruppen erfordert.
• Pneumatische Pressen- und Umformmaschinenkreisläufe, bei denen eine Förderleistung von 100 scfm ein schnelles Aktuatorzyklusverhalten ohne übermäßigen Druckabfall ermöglicht.
• Pneumatische Förderkreisläufe mit T-Griff-Einstellmöglichkeit für bequeme Sollwertänderungen durch Bediener mit Handschuhen.
• Modulare FRL-Stationen, die mittelgroße Filter, Regler und Schmiergeräte zur zentralen Druckluftaufbereitung in Werkzeugmaschinengehäusen kombinieren.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte & Zubehör

• Druckregler der Serie 112 Bantam – Kompakte, modulare Regler mit Anschlussgrößen von 1/8" bis 3/8", Kolben- oder Membranbauweise, Durchfluss bis zu 23 scfm. https://www.rosscontrols.com/en/series/112-bantam-series
• Druckregler der Serie MD3 – Modulare Membranregler mit Anschlussgrößen von 1/4" bis 1/2", Durchfluss bis 120 scfm, höhere Eingangsdruckfestigkeit. https://www.rosscontrols.com/en/series/115-md3-series
• Druckregler der Serie 116 Full-Size – Modulare Membranregler mit Anschlussgrößen von 1/4" bis 3/4", Durchfluss bis 155 scfm. https://www.rosscontrols.com/en/series/116-full-size-series
• ROSS FRL Filter der Mid-Size-Serie – Partikelfilter der Mid-Size-Serie zur modularen Montage mit Reglern der Mid-Size-Serie. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Häufig gestellte Fragen (FAQ)

F: Welche Portgrößen sind für die Mid-Size-Serie verfügbar?

A: Die Mid-Size-Serie ist in den Anschlussgrößen 1/4", 3/8" und 1/2" in den Gewindeformen NPTF und G (BSPP) erhältlich.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die Mid-Size-Serie hat eine maximale Durchflusskapazität von 100 scfm (2832 l/min) unter Standardbedingungen.

F: Was ist der maximale Eingangsdruck?

A: Der maximale Eingangsdruck beträgt 250 psig (17 bar).

F: Welche geregelten Druckbereiche stehen zur Verfügung?

A: Es stehen drei Druckbereiche zur Verfügung: 0 bis 50 psig (0 bis 3,4 bar), 0 bis 100 psig (0 bis 6,9 bar) und 0 bis 150 psig (0 bis 10,3 bar). Wählen Sie den Bereich, der den gewünschten Sollwert mit ausreichender Einstellgenauigkeit abdeckt.

F: Soll ich mich für eine Kolben- oder Membrankonstruktion entscheiden?

A: Wählen Sie einen Kolben für maximalen Durchfluss und Standard-Druckregelung. Wählen Sie eine Membran für ein schnelleres Ansprechverhalten des nachgelagerten Drucks und eine höhere Empfindlichkeit, insbesondere bei Schweißpistolenanwendungen, bei denen eine schnelle Druckwiederherstellung zwischen den Zyklen erforderlich ist.

F: Was ist die Rückflussoption und wann sollte ich sie verwenden?

A: Die Umkehrstromoption bietet geregelten Druck in normaler Einlass-Auslass-Richtung sowie eine schnelle Entlüftung in Auslass-Einlass-Richtung. Dies ist die Standardeinstellung für pneumatische Schweißbrennerkreisläufe, da die schnelle Druckentlastung zwischen den Schweißvorgängen die Zykluszeit verkürzt.

F: Welche Anpassungsmöglichkeiten gibt es?

A: Die Einstellung ist sowohl über einen Drehknopf als auch über einen T-Griff möglich. Der T-Griff ermöglicht ein höheres Drehmoment für die Einstellungsänderung bei Modellen mit hoher Federkraft oder wenn der Bediener Handschuhe trägt. Beide Varianten verfügen über einen abnehmbaren Verriegelungsschlüssel für Manipulationssicherheit.

F: Ist die Mid-Size-Serie selbstentleerend?

A: Ja. Die Standardausführung der Mid-Size-Serie ist selbstentlastend und lässt überschüssigen Druck automatisch ab, sobald der Sollwert sinkt. Nicht-entlastende Ausführungen sind auf Anfrage bei ROSS Controls erhältlich.

F: Welche Größe muss das Montageloch in der Frontplatte haben?

A: Die Mid-Size-Serie benötigt für die direkte Montage an der Frontplatte ein 1-9/16 Zoll (40 mm) großes Montageloch.

F: Ist in der Serie ein Manometer enthalten?

A: Ja. Ein Manometer mit einem Messbereich von 0 bis 200 psig (0 bis 14 bar) ist im Lieferumfang enthalten, mit 1/4"-Manometeranschlüssen sowohl an der Vorder- als auch an der Rückseite des Gehäuses.

F: Aus welchem Material besteht die Karosserie?

A: Der Korpus besteht aus Zink. Die Kuppel und der Griff sind aus Acetal. Die Kappe ist aus Nylon. Die Dichtungen sind aus Nitril. Diese Konstruktion ist für den Standardeinsatz mit industrieller Druckluft geeignet.

F: Sind Gewindemodelle der Größe G (BSPP) erhältlich?

A: Ja. Modelle mit G-Gewinde sind erhältlich, indem der Standardmodellnummer ein „C“ vorangestellt wird (z. B. C5211B3015 für einen 3/8"-G-Gewinderegler mit einem Druckbereich von 0 bis 100 psig).

F: Wie funktioniert die modulare Montage bei dieser Serie?

A: Die Komponenten der FRL-Serie mittlerer Größe werden über interne Anschlüsse an den modularen Schnittstellenflächen nebeneinander verbunden. Dadurch entfallen Rohrnippel oder Fittings zwischen den Komponenten. Modulare Anschlussblöcke und Montagezubehör erhalten Sie bei ROSS Controls.

F: Welcher Umgebungstemperaturbereich ist zulässig?

A: Die Mid-Size-Serie ist für Umgebungstemperaturen von 40 bis 125 Grad Fahrenheit (4 bis 52 Grad Celsius) ausgelegt und deckt damit die üblichen industriellen Innenräume ab.

Installations- und Wartungsrichtlinien

• Installieren Sie die Mid-Size-Serie so, dass der Einlassanschluss mit der Versorgungsseite und der Auslassanschluss mit dem nachgeschalteten Kreislauf verbunden ist. Eine umgekehrte Durchflussrichtung bei einem Standardmodell (ohne Rückfluss) beschädigt das interne Ventil.
• Bei modularen Baugruppen ist vor der Druckbeaufschlagung der Baugruppe sicherzustellen, dass alle Schnittstellenverbindungen der Mid-Size-Serie fest sitzen.
• Gewindedichtmittel nur auf Außengewindeverbindungen auftragen. Dichtmittel von den ersten beiden Gewindegängen fernhalten, um eine Verunreinigung der internen Kanäle und des nachfolgenden Kreislaufs zu verhindern.
• Den Ausgangsdruck bei unbelastetem nachgeschaltetem System einstellen, indem man den Einstellknopf oder den T-Griff im Uhrzeigersinn dreht, um ihn zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.
• Überwachen Sie während der Einstellung das integrierte Manometer, um sicherzustellen, dass der Ausgangsdruck dem gewünschten Sollwert entspricht, bevor Sie die Einstellung verriegeln.
• Entfernen Sie den Verriegelungsschlüssel nach Erreichen des endgültigen Einstellwertes, um unbefugte Verstellungen während des Maschinenbetriebs zu verhindern.
• Überprüfen Sie die Selbstentlastungsfunktion, indem Sie den Sollwert reduzieren und bestätigen, dass der nachgelagerte Druck sinkt, ohne dass eine separate Entlüftung erforderlich ist.
• Bei Modellen mit umgekehrter Durchflussrichtung sollten nach der Installation beide Funktionen überprüft werden: die geregelte Druckfunktion in Vorwärtsrichtung und die schnelle Entlüftungsfunktion in Rückwärtsrichtung.
• Der Eingangsdruck darf 250 psig (17 bar) nicht überschreiten. Eine Überschreitung dieses Grenzwerts birgt die Gefahr von Schäden am Gehäuse und eines unkontrollierten Druckanstiegs stromabwärts.
• Für die Montage in Schalttafeln verwenden Sie eine 40-mm-Bohrung (1-9/16 Zoll). Stellen Sie sicher, dass das Messgerät vom üblichen Bediener- oder Wartungsplatz aus zugänglich ist.
• Prüfen Sie nach der ersten Druckbeaufschlagung alle Portverbindungen auf Undichtigkeiten mit Seifenwasser oder einer zugelassenen Lecksuchlösung.
• Stellen Sie sicher, dass eine vorgelagerte Filtration installiert ist. Die Serie benötigt saubere Druckluft, um Nitrildichtungen und innere Dichtflächen vor Beschädigungen durch Partikel zu schützen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfigurationen, Maßzeichnungen, Dokumentationen zur modularen Montage und Katalog-Downloads besuchen Sie die ROSS Controls-Produktseite unter rosscontrols.com oder kontaktieren Sie ROSS Controls direkt.

Katalog herunterladen: https://www.rosscontrols.com/en/series/114-mid-size-series
