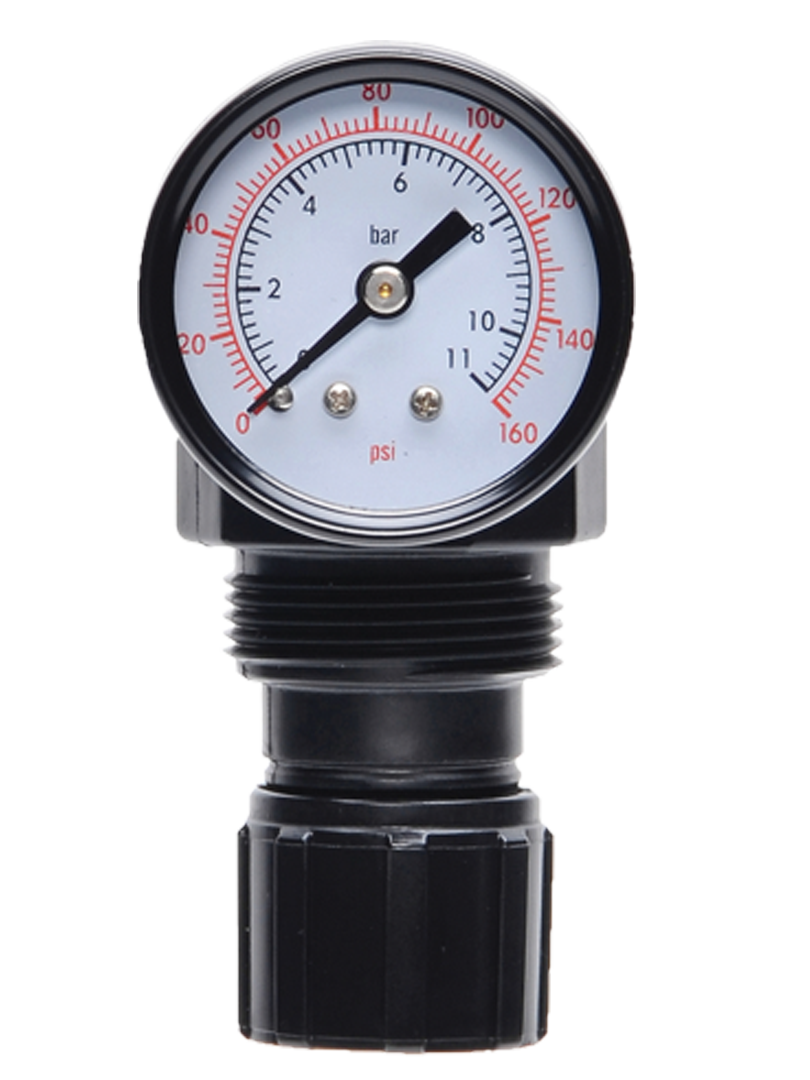

Miniatur-Baureihe G1/8 und G1/4; Durchfluss bis 1.133 l/min

Produktübersicht

Die ROSS Controls-Serie umfasst Miniatur-Druckregler mit Anschlussgrößen von 1/8" und 1/4" und einer maximalen Durchflusskapazität von 40 scfm (1133 l/min). Die für kompakte pneumatische Kreisläufe konzipierte Serie bietet eine zuverlässige Druckregelung in einem kleinen Gehäuse, ideal für beengte Installationen.

Es stehen sowohl Kolben- als auch Membranbauweisen zur Verfügung. Die Kolbenbauweise ist für einen hohen Luftdurchsatz durch das Miniaturgehäuse optimiert, während die Membranbauweise ein schnelleres Ansprechverhalten und eine höhere Empfindlichkeit gegenüber Druckschwankungen im nachgeschalteten Bereich ermöglicht. Beide Ausführungen sind selbstentlastend und lassen überschüssigen Druck im nachgeschalteten Bereich automatisch ab, sobald der Sollwert reduziert wird.

Die Miniaturserie umfasst ein Manometer zur kontinuierlichen Überwachung des Ausgangsdrucks und verfügt über einen abnehmbaren Einstellknopf, der unbefugte Sollwertänderungen nach der Inbetriebnahme verhindert. Dank der Kombination aus kompakter Bauweise, zwei Ausführungsoptionen und selbstentlastender Funktion ist die Serie eine vielseitige Wahl für pneumatische Anwendungen mit geringem Durchfluss in verschiedensten Branchen.

Wichtigste technische Merkmale

• Miniaturgehäuse – Das kompakte Gehäuse bietet Platz für 1/8"- und 1/4"-Anschlüsse und eignet sich für den Einbau in beengten pneumatischen Schaltkreisen und Schaltschränken.
• Kolben- und Membranoptionen – Die Kolbenkonstruktion sorgt für maximalen Durchfluss durch das Miniaturgehäuse; die Membrankonstruktion ermöglicht eine schnellere und empfindlichere Druckreaktion.
• Selbstentlastende Funktion – Der nachgeschaltete Druck wird automatisch abgelassen, wenn der Sollwert sinkt, wodurch in den meisten Anwendungen ein separates nachgeschaltetes Überdruckventil überflüssig wird.
• Maximaler Durchfluss 40 scfm (1133 l/min) - Höhere Durchflusskapazität als die 112 Bantam Serie bei vergleichbaren Anschlussgrößen, wodurch eine ausreichende Kapazität für Anwendungen mit transienten Durchflussanforderungen gewährleistet wird.
• Inklusive Manometer - Das integrierte Manometer zeigt kontinuierlich den geregelten Ausgangsdruck am Reglergehäuse an.
• Abnehmbarer, manipulationssicherer Drehknopf – Nach dem Einstellen des Ausgangsdrucks kann der Einstellknopf entfernt werden, um unbefugte Änderungen des Sollwerts zu verhindern.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Automatisierung und Montage

• Niedrigdurchfluss-Aktuatorzuleitungen, die einen präzisen und stabilen nachgeschalteten Druck in kompakten Maschinenkonstruktionen erfordern.
• Instrumentenluftversorgungskreisläufe, bei denen 1/8"- oder 1/4"-Anschlussgrößen für das angeschlossene Gerät geeignet sind.
• Druckregelung in Abzweigkreisläufen von pneumatischen Mehrzonensystemen, bei denen jede Zone einen unabhängig einstellbaren Druck benötigt.

Halbleiter- und Elektronikfertigung

• Präzisionsluftkreisläufe in Prüf- und Montageanlagen, bei denen ein stabiler, geregelter Druck für die Prozessqualität entscheidend ist.
• Niedrigdurchfluss-Vakuum- und Druckregelung in pneumatischen Systemen im Labor oder Reinraum.

Medizinische und analytische Geräte

• Kompakte pneumatische Kreisläufe in medizinischen Geräten oder Analyseinstrumenten, die Miniaturregler mit stabilem Ausgangsdruck erfordern.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte und Zubehör

• Druckregler der Bantam-Serie – Kompakte, modulare Druckregler mit Anschlussgrößen von 1/8" bis 3/8", Durchfluss bis 23 scfm. https://www.rosscontrols.com/en/series/112-bantam-series
• Druckregler der Mid-Size-Serie – Modulare Kolbenregler mit Anschlussgrößen von 1/4" bis 1/2", Durchfluss bis 100 scfm. https://www.rosscontrols.com/en/series/114-mid-size-series
• Miniatur-Präzisionsregler der Serie 120 – Miniatur-Präzisionsregler mit Membranbauweise, Anschlussgrößen 1/8" und 1/4", Durchfluss bis 40 scfm. https://www.rosscontrols.com/en/series/120-miniature-precision-series

Häufig gestellte Fragen (FAQ)

F: Welche Anschlussgrößen sind für die Miniatur-Serie verfügbar?

A: Die Miniatur-Serie ist in den Anschlussgrößen 1/8" und 1/4" erhältlich.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die Miniatur-Serie hat eine maximale Durchflusskapazität von 40 scfm (1133 l/min).

F: Ist die Serie selbstentspannend?

A: Ja. Alle Regler der Miniaturserie sind selbstentlastend und lassen überschüssigen Druck automatisch ab, wenn der Sollwert reduziert wird.

F: Welche Bauoptionen stehen für die Serie zur Verfügung?

A: Es werden sowohl Kolben- als auch Membranbauweise angeboten. Die Kolbenbauweise wird für maximalen Durchfluss verwendet; die Membranbauweise für ein schnelleres und empfindlicheres Ansprechverhalten des Drucks.

F: Wie schneidet die Miniatur im Vergleich zur 112 Bantam-Serie ab?

A: Beide Modelle decken Anschlussgrößen von 1/8" und 1/4" ab. Die Miniatur-Serie bietet eine höhere maximale Durchflussrate von 40 scfm im Vergleich zu 23 scfm bei der 112 Bantam-Serie. Die 112 Bantam verfügt außerdem über modulare Montagemöglichkeiten und Schnellkupplungen. Die Auswahl richtet sich nach den Durchflussanforderungen und der Montagekonfiguration.

F: Ist in der Serie ein Manometer enthalten?

A: Ja. Ein Manometer ist bei der Miniaturserie standardmäßig enthalten.

F: Wie wird Manipulationssicherheit erreicht?

A: Der Einstellknopf ist abnehmbar. Nach Einstellung des gewünschten Ausgangsdrucks kann der Knopf abgezogen werden, um unbefugte Änderungen zu verhindern. Durch Wiedereinsetzen des Knopfes ist die Einstellung möglich.

F: Für welches Fördermedium ist diese Serie ausgelegt?

A: Die Miniaturserie ist für gefilterte Druckluft ausgelegt.

F: Sind 3D-CAD-Modelle für die Serie verfügbar?

A: Die Verfügbarkeit des CAD-Modells kann durch einen Besuch auf rosscontrols.com oder durch Kontaktaufnahme mit ROSS Controls unter (800) 438-7677 bestätigt werden.

F: Kann die Miniaturserie in einer modularen FRL-Baugruppe verwendet werden?

A: Bitte wenden Sie sich an ROSS Controls, um die Kompatibilität der modularen Montage der Serie mit anderen FRL-Komponenten zu bestätigen.

F: Wo finde ich die Installationsanleitung?

A: Kataloge, Installationsanleitungen und technische Daten für die Miniaturserie sind auf der ROSS Controls-Produktseite unter rosscontrols.com oder telefonisch unter (800) 438-7677 erhältlich.

F: Welcher Vorfiltrationsgrad wird empfohlen?

A: Gefilterte Druckluft ist erforderlich. ROSS empfiehlt eine geeignete vorgelagerte Filterung, um die inneren Sitzflächen vor partikelförmiger Verunreinigung zu schützen.

Installations- und Wartungsrichtlinien

• Vergewissern Sie sich, dass vor dem Regler der Miniaturserie eine Luftfilterung installiert ist. Ungefilterte Luft verkürzt die Lebensdauer der internen Komponenten.
• Installieren Sie das Gerät so, dass der Einlassanschluss mit der Versorgungsseite und der Auslassanschluss mit dem nachgeschalteten Kreislauf verbunden ist. Die Durchflussrichtung darf nicht umgekehrt werden.
• Dichtmittel nur auf das Außengewinde der Anschlussanschlüsse auftragen. Dichtmittel von den ersten beiden Gewindegängen fernhalten, um eine Verunreinigung der inneren Kanäle zu vermeiden.
• Stellen Sie den Ausgangsdruck ein, bevor Sie die nachgeschalteten Geräte anschließen. Drehen Sie den Einstellknopf im Uhrzeigersinn, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.
• Überwachen Sie während der Einstellung das integrierte Manometer, um sicherzustellen, dass der Ausgangsdruck dem gewünschten Sollwert entspricht.
• Entfernen Sie den Einstellknopf, nachdem der endgültige Sollwert bestätigt wurde, falls für die Installation eine Manipulationssicherheit erforderlich ist.
• Überprüfen Sie nach der Installation die Selbstentlastungsfunktion, indem Sie den Sollwert reduzieren und sich vergewissern, dass der nachgelagerte Druck sinkt.
• Der maximal zulässige Eingangsdruck des Serienreglers darf nicht überschritten werden. Die spezifischen Angaben zum Eingangsdruck finden Sie im Produktdatenblatt.
• Montieren Sie den Regler so, dass die Manometeranzeige von der normalen Wartungsposition aus für routinemäßige Inspektionen zugänglich ist.
• Nach der Installation und der ersten Druckbeaufschlagung sollten alle Anschlussanschlüsse mit Seifenwasser oder einer geeigneten Lecksuchlösung auf Undichtigkeiten überprüft werden.
• Verwenden Sie Schläuche und Verbindungsstücke, die für den Betriebsdruck des Systems ausgelegt sind. Zu kleine oder beschädigte Schläuche am Reglerausgang können zu Durchflussbehinderungen führen.
• Falls für die Installation eine Montage des Reglers in einer nicht standardmäßigen Ausrichtung erforderlich ist, vergewissern Sie sich, dass die Ausrichtung gemäß der Installationsdokumentation von ROSS Controls zulässig ist.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfiguration, Maßzeichnungen und Installationsdokumentation besuchen Sie die Produktseite von ROSS Controls oder kontaktieren Sie ROSS Controls direkt.
