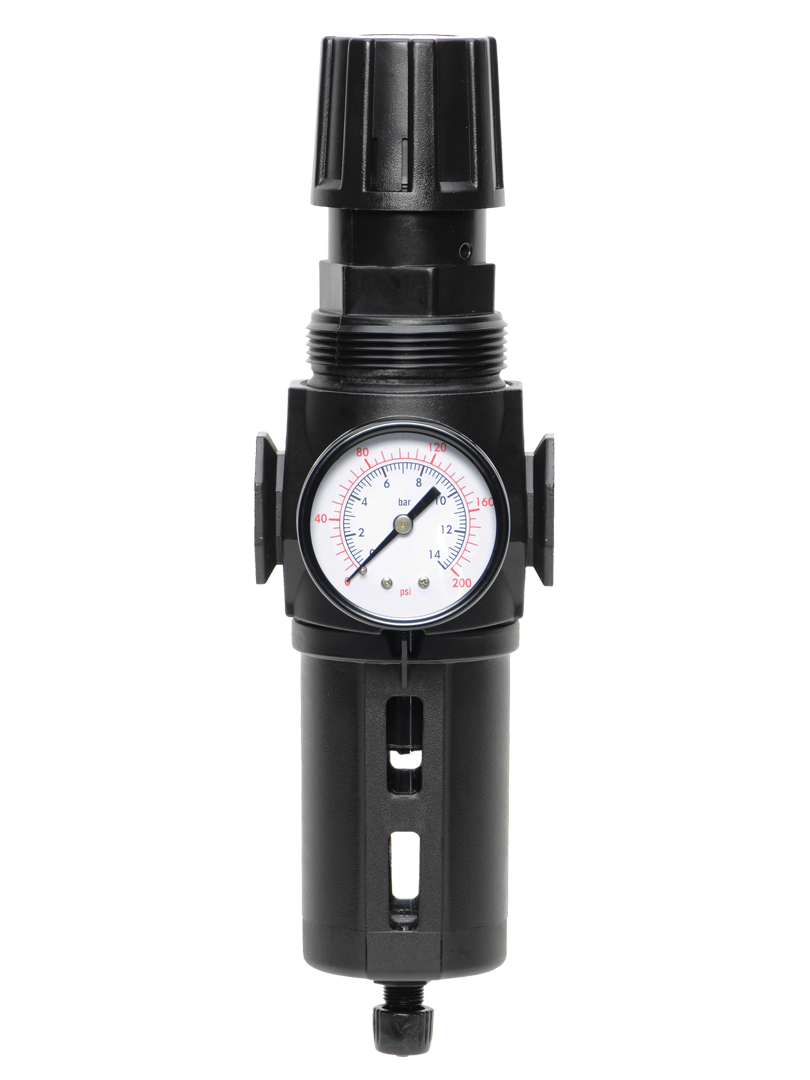

MD3-Baureihe G1/4 bis G1/2; Durchfluss bis 3.115 l/min

Produktübersicht

Der integrierte Filter/Regler der ROSS Controls MD3-Serie vereint Luftfiltration und Druckregelung in einer einzigen modularen Einheit. Seine einzigartige Kombination von Merkmalen hebt ihn von herkömmlichen integrierten Filter-/Reglerprodukten ab. Die Membranreglerkonstruktion ermöglicht höhere Ausgangsdrücke (bis zu 200 psig / 14 bar) als Kolbenregler und zeichnet sich durch eine hervorragende Empfindlichkeit gegenüber kleinen Druckänderungen aus. Dadurch eignet sich die MD3-Serie sowohl für die Standard-Industrieautomation als auch für höhere Druckanforderungen.

Ein wesentliches Unterscheidungsmerkmal der MD3-Serie ist das optionale, integrierte LOX-Absperrventil. Dieses kann zur Energieisolierung während Wartungsarbeiten direkt in die Baugruppe eingebaut werden, ohne dass separate Absperrvorrichtungen in der pneumatischen Zuleitung erforderlich sind. Zwei Messanschlüsse (vorn und hinten) ermöglichen flexible Installationsmöglichkeiten zur Drucküberwachung. Ein Sperrschlüssel für die Druckeinstellung gehört zur Standardausstattung und verhindert unbefugte Druckänderungen nach der Inbetriebnahme.

Die Behälter sind wahlweise aus Polycarbonat mit Nylon-Bruchschutz oder aus Aluminium mit transparentem Nylon-Schauglas gefertigt. Fünf Filterelementkonfigurationen stehen zur Verfügung, darunter 5-µm- und 20-µm-Sinterbronze-Elemente sowie das standardmäßige 5-µm-Polyethylen-Element. So lassen sich Filtrationsoptionen an den jeweiligen Verschmutzungsgrad, die Elementlebensdauer und die Wartungsintervalle anpassen. Sowohl Schwimmer- als auch manuelle Entleerung sind möglich.

Das konfigurierbare Bestellsystem der MD3-Serie ermöglicht es Ingenieuren, Behältermaterial, Filterelement-Nennleistung und -Typ, Ablaufkonfiguration, Anschlussgröße, Absperrventiloption, Messbereich und Rückflussfähigkeit über ein strukturiertes Artikelnummernsystem festzulegen. Diese Flexibilität macht die MD3-Serie zu einer vielseitigen Plattform für ein breites Spektrum an pneumatischen Druckluftaufbereitungsanforderungen mittlerer Größe.

Wichtigste technische Merkmale

• Membranregler bis 200 psig (14 bar) - Die Membranreglerkonstruktion bietet eine höhere Ausgangsdruckkapazität als Standard-Kolbenregler und unterstützt pneumatische Hochdruckkreisläufe bis zu 200 psig (14 bar) bei gleichzeitig ausgezeichneter Druckempfindlichkeit und Regelgenauigkeit.
• Optionale Integration eines LOX-Sperrventils - Ein LOX-Sperrventil kann direkt an der MD3-Baugruppe entweder am Auslass oder am Einlass angebracht werden und bietet eine integrierte, OSHA-konforme Sperr-/Kennzeichnungs-Energieisolierung, ohne dass separate Sperrkomponenten in der pneumatischen Versorgungsleitung erforderlich sind.
• Sperrschlüssel für Druckeinstellung – Der abnehmbare Sperrschlüssel verhindert unbefugte Druckänderungen nach Einstellung des Sollwerts. Unverzichtbar für Produktionsumgebungen, in denen eine konstante Stellkraft oder ein gleichmäßiger Prozessdruck entscheidend für die Produktqualität oder Maschinensicherheit ist.
• Zwei Manometeranschlüsse (Vorder- und Rückseite) - Unabhängige Manometeranschlüsse sowohl an der Vorder- als auch an der Rückseite des Geräts ermöglichen es, das Manometer unabhängig von der Einbaulage oder dem Panellayout für optimale Ablesbarkeit zu positionieren.
• Mehrere Filterelementoptionen – Fünf Elementkonfigurationen, darunter 5-Mikron-Polyethylen, 5-Mikron-Sinterbronze, 20-Mikron-Sinterbronze und 40-Mikron-Sinterbronze, bieten eine Filtration, die auf den Verschmutzungsgrad und die Wartungsintervallanforderungen abgestimmt ist.
• Konfigurierbares Teilenummernsystem – Der strukturierte Bestellcode ermöglicht die Angabe von Behältermaterial, Filterelementtyp, Ablauftyp, Anschlussgröße (NPT oder BSPP), Absperrventiloption, Messbereich und Rückflusskonfiguration und ermöglicht so eine präzise Gerätekonfiguration für jede Anwendung.
• Polycarbonat-Schale mit Nylon-Splitterschutz - Die standardmäßige Polycarbonat-Schale mit 151 ml (5,1 oz) Fassungsvermögen ermöglicht die visuelle Kontrolle des Kondensats; der Nylon-Splitterschutz bietet mechanischen Schutz und verhindert das Auffangen von Splittern.
• Aluminiumbehälter mit transparentem Nylon-Schauglas – Der 177 ml (6 oz) fassende Aluminiumbehälter erweitert den maximalen Betriebsdruck auf 250 psig (manuelle Entleerung) und die maximale Temperaturbeständigkeit auf 80 °C (175 °F). Das transparente Nylon-Schauglas ermöglicht die Beobachtung des Kondenswassers.
• Selbstentlastende oder nicht-entlastende Optionen – Der standardmäßige selbstentlastende Membranregler ermöglicht den Druckabbau im nachgeschalteten System, wenn der Sollwert reduziert wird. Eine nicht-entlastende Option ist für Kreisläufe verfügbar, die einen Druckaufbau im nachgeschalteten System nach dem Abschalten der Zufuhr erfordern.
• Modulare Montage mit Schalttafeleinbauunterstützung – Die modulare Bauweise ermöglicht die Montage mit ROSS-Schmiergeräten und Filtereinheiten. Für den Schalttafeleinbau ist eine 52-mm-Bohrung (2-1/16 Zoll) erforderlich.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Maschinensicherheit und Energieisolierung

• Pneumatische Maschinenluftaufbereitung mit integriertem LOX-Sperrventil, das eine OSHA-konforme Energieisolierung während der Wartung ermöglicht, ohne dass eine separate Sperrverrohrung erforderlich ist. Die Luftaufbereitung und die Einhaltung der Sperr- und Kennzeichnungsvorschriften sind in einer einzigen kompakten Baugruppe vereint.
• Fertigungszellen mit mehreren Maschinen, bei denen jede Maschineneinheit eine MD3-Serie mit integrierter Verriegelung enthält, sodass das Wartungspersonal einzelne Maschinen am Luftaufbereitungspunkt verriegeln kann, ohne benachbarte Geräte in der Zelle zu beeinträchtigen.
• Automatisierte Anlagen, die sowohl eine Hochdruck-Versorgungsaufbereitung (bis 200 psig) als auch eine Absperrfunktion benötigen, wobei der MD3 mit Metallbehälter und LOX-Option beide Funktionen in einer modularen, platzsparenden Konfiguration bietet.
• Geräte mit Maschinenschutzvorrichtungen, bei denen das integrierte Absperrventil es ermöglicht, die Schutzvorrichtung am FR-Punkt zu verriegeln und die Luftzufuhr zu unterbrechen, wodurch ein klarer, dokumentierter Energietrennpunkt für den pneumatischen Kreislauf geschaffen wird.

Hochdruck-Pneumatiksysteme

• Pneumatische Press-, Klemm- und Umformgeräte, die mit Drücken über 100 psig arbeiten, wobei der Membranregler mit einer Ausgangsleistung von 200 psig und einer hohen Eingangsdruckfestigkeit mit Metallbehälter (manuelle Entleerung 250 psig) den Anforderungen an pneumatische Hochleistungskreisläufe gerecht wird.
• Pneumatische Versorgungskreisläufe des Prüfstands, bei denen eine präzise Hochdruckregelung und die Konfiguration mit zwei Messanschlüssen eine genaue Drucküberwachung während automatisierter Testsequenzen ermöglichen.
• Pneumatische Press- und Montageanlagen, bei denen ein gleichmäßiger, geregelter Druck von bis zu 200 psig eine wiederholbare Einpresskraft über verschiedene Produktionschargen hinweg gewährleistet und Schwankungen in der Presspassungsqualität minimiert.

Prozessindustrie und Chemie

• Aufbereitung von Instrumentenluft in Chemieanlagen, wobei die Optionen für Sinterbronze-Filterelemente eine höhere Haltbarkeit in stark verunreinigten Umgebungen gewährleisten und der Aluminiumbehälter beständig gegen den Kontakt mit Reinigungs- und Prozesschemikalien ist.
• Anlagen für die pharmazeutische und Lebensmittelverarbeitung, bei denen die Kombination aus hoher Filtrationsqualität (optional 5-Mikron-Sinterbronze-Element), manipulationssicherer Druckeinstellung und Energieisolierungsfähigkeit sowohl die Anforderungen an die Luftqualität als auch an die Einhaltung der Sicherheitsstandards erfüllt.
• Pneumatische Instrumenten-Klimatisierung in Öl- und Gasverarbeitungsanlagen, wobei die MD3-Serie mit Metallbehälter und hoher Eingangsdruckfähigkeit die in Prozessanlagen üblichen Hochdruck-Druckluftsysteme unterstützt.

Allgemeine industrielle Automatisierung

• Mittelgroße pneumatische Aktuatorkreisläufe in automatisierten Produktionsanlagen, bei denen der Membranregler im Vergleich zu Kolbenreglern ein überlegenes Druckabfallverhalten bietet und so einen gleichmäßigeren nachgelagerten Druck bei schwankendem Durchflussbedarf aufrechterhält.
• Modulare FRL-Baugruppen, die Filter/Regler der MD3-Serie mit ROSS-Schmiergeräten und Absperrventilen kombinieren, bilden komplette Druckluftaufbereitungssysteme, die saubere, aufbereitete Druckluft, präzise Druckregelung und Energieisolierung in einem einzigen modularen Strang gewährleisten.
• Pneumatische Stromkreisaufbereitung für Geräte, die von mehreren Bedienern gleichzeitig bedient werden, wobei der manipulationssichere Verriegelungsschlüssel verhindert, dass jeder Bediener den Versorgungsdruck anpasst, und die integrierte Sperre die Energieisolierung pro Station unterstützt.

Bestellung und Konfiguration der Modellnummer

Die MD3-Serie verwendet ein konfigurierbares Teilenummernsystem. Stellen Sie die Modellnummer zusammen, indem Sie aus den unten verfügbaren Optionscodes auswählen. Kontaktieren Sie ROSS Controls unter (800) 438-7677, um Unterstützung bei der Konfiguration der korrekten Modellnummer für Ihre Anwendung zu erhalten.

Die Basisbezeichnung für die Standard-Polycarbonatschüssel-Konfiguration beginnt mit MD3 53P; Metallschüssel-Konfigurationen beginnen mit MD3 53M.

Um die Modellnummer zu vervollständigen, geben Sie bitte den Filterelementcode (A, B, E oder F), den Ablauftyp (M oder F), den Anschlussgrößencode, den Kappenfarbcode und die Messoption an.

Bei Konfigurationen mit Absperrventilen fügen Sie den Absperrcode (2, 3 oder 4) zur Modellnummer hinzu. Für Konfigurationen, die einen Eingangsdruck über 150 psig erfordern, muss ein Metallbehälter angegeben werden.

Es sind Kombinationen aus Edelstahlfilter/Regler und LOX-Absperrventil erhältlich; wenden Sie sich an ROSS Controls, um die Modellnummern für die Edelstahlausführung zu erfahren.

Bei Konfigurationen mit umgekehrter Durchflussrichtung (bei denen nachgeschaltete Geräte den geregelten Druck zurückführen können) muss der entsprechende Optionscode für das Rückflussmessgerät angegeben werden.

Zubehör

LOX-Absperrventil-Zusatz

Das ROSS LOX-Sperrventil lässt sich direkt in die MD3-Serie integrieren und bietet eine OSHA-konforme Energieisolierung für die Sperrung und Kennzeichnung am Filter-/Reglerpunkt. Es ist als Auslasssperrventil, Einlassventil mit Rückflussregelung und EEZ-ON-Auslassventil erhältlich. Informationen zu den mit der MD3-Serie kompatiblen LOX-Modellnummern und -Konfigurationen erhalten Sie bei ROSS Controls.

Ersatzfilterelemente

Für die MD3-Serie stehen vier Elementoptionen zur Verfügung: 5 µm Polyethylen (R-A60F-03PE5), 5 µm Sinterbronze (R-A60F-03E5), 20 µm Sinterbronze (R-A60F-03E4) und 40 µm Sinterbronze (R-A60F-03E3). Sinterbronze-Elemente sind wiederverwendbar und in Umgebungen mit hohem Kondensatgehalt oder abrasiven Verunreinigungen langlebiger.

Optionen für externen Ablauf und Differenzdruckanzeige

Für die MD3-Serie sind externe Kondensatabläufe und Differenzdruckmanometer erhältlich. Externe Abläufe ermöglichen die Ableitung von Kondensat an ein zentrales Abwassersystem. Differenzdruckmanometer zeigen direkt die Belastung des Filterelements an. Modellnummern finden Sie im Zubehörkatalog von ROSS Controls oder erhalten Sie telefonisch unter +1 (800) 438-7677.

Verwandte Produkte und Zubehör

• Integrierter Filter/Regler der MD4-Serie – Vollformatversion des integrierten Membranfilters MD4 mit LOX-Option, Anschlussgrößen 3/8" bis 3/4", Durchfluss bis 230 scfm. https://www.rosscontrols.com/en/series/75-md4-series
• Integrierter Filter/Regler der Serie 65 Mid-Size – Modularer, integrierter Filter/Regler mittlerer Größe mit Kolbenregler und manipulationssicherem Drehknopf, Anschlussgrößen 1/4" bis 1/2", Durchfluss bis 105 scfm. https://www.rosscontrols.com/en/series/65-mid-size-series
• Integrierter Filter/Regler der Serie 132 Mid-Size – Modulares, integriertes FR mit Kolbenregler, Polycarbonat- oder Zinkbehälter, Anschlussgrößen 1/4" bis 1/2", Durchfluss bis 100 scfm. https://www.rosscontrols.com/en/series/132-mid-size-series
• 74 Integrierter Filter/Regler in voller Größe – Modularer, integrierter FR mit Kolbenregler, Verriegelungsschlüssel, externem Ablaufanschluss, Anschlussgrößen 1/4" bis 3/4", Durchfluss bis 180 scfm. https://www.rosscontrols.com/en/series/74-full-size-series
• ROSS LOX Absperrventile – Einzeln und integriert erhältliche ROSS LOX Absperrventile für die OSHA-konforme pneumatische Energieisolierung. https://www.rosscontrols.com/en/categories/lockout-valves

Häufig gestellte Fragen (FAQ)

F: Was unterscheidet die MD3-Serie von herkömmlichen mittelgroßen Filtern/Reglern?

A: Die MD3-Serie bietet mehrere Alleinstellungsmerkmale: einen Membranregler für Ausgangsdrücke bis zu 200 psig (14 bar) im Vergleich zu 100 psig bei den meisten mittelgroßen Kolbenreglern; ein optionales integriertes LOX-Absperrventil zur Energieisolierung; fünf Filterelementoptionen, darunter Sinterbronze-Elemente; ein konfigurierbares Teilenummernsystem für präzise Spezifikationen; und zwei Manometeranschlüsse für flexible Drucküberwachung. Diese Eigenschaften machen die MD3-Serie geeignet für Hochdruckkreisläufe, Maschinensicherheitsanwendungen und anspruchsvolle Umgebungen mit hoher Kontaminationsbelastung.

F: Was ist der maximale Auslassdruck der MD3-Serie?

A: Der Membranregler ist bis zu 200 psig (14 bar) einstellbar. Dies ist deutlich höher als der Maximalwert von 100 psig der meisten vergleichbaren mittelgroßen Kolbenregler und ermöglicht den Einsatz in pneumatischen Hochdruck-Klemm-, Press- und Prüfkreisläufen.

F: Was ist der maximale Eingangsdruck im Betrieb?

A: Bei einem Polycarbonat-Behälter und automatischer Entleerung beträgt der maximale Eingangsdruck 150 psig (10 bar). Bei einem Metallbehälter beträgt der maximale Eingangsdruck 200 psig (14 bar) für die automatische und 250 psig (17 bar) für die manuelle Entleerung. Der Metallbehälter mit manueller Entleerung ist die druckstärkste Konfiguration der MD3-Serie.

F: Wie funktioniert das integrierte LOX-Absperrventil?

A: Das LOX-Sperrventil ist direkt in die MD3-Baugruppe integriert und bietet einen Verriegelungspunkt mit Hakenverschluss, an dem ein Vorhängeschloss angebracht werden kann, um das Ventil während der Wartung in der Entlüftungsposition (stromlos) zu verriegeln. Dies gewährleistet eine pneumatische Energieisolierung gemäß OSHA 29 CFR 1910.147 direkt an der Filter-/Reglerbaugruppe und macht eine separate Sperrvorrichtung in der Zuleitung überflüssig.

F: Welche Filterelementoptionen stehen zur Verfügung?

A: Fünf Elementoptionen stehen zur Verfügung: 5 µm Polyethylen (Standard, Modell R-A60F-03PE5), 5 µm Sinterbronze (R-A60F-03E5), 20 µm Sinterbronze (R-A60F-03E4) und 40 µm Sinterbronze (R-A60F-03E3). Sinterbronze-Elemente bieten eine höhere mechanische Belastbarkeit und können gereinigt und wiederverwendet werden, wodurch sie sich in stark verschmutzten Umgebungen als kostengünstig erweisen.

F: Warum verwendet der MD3 einen Membranregler anstelle eines Kolbenreglers?

A: Membranregler bieten in bestimmten Anwendungen gegenüber Kolbenreglern mehrere Vorteile: bessere Druckempfindlichkeit (Reaktion auf kleine Druckdifferenzen), geringere Hysterese und höhere Ausgangsdruckfestigkeit. Sie eignen sich besonders für Anwendungen, die eine präzise Druckregelung erfordern, und für Hochdruckkreisläufe. Der Nachteil besteht darin, dass Membranregler im Vergleich zu Kolbenreglern bei gleicher Gehäusegröße in der Regel eine etwas geringere Durchflusskapazität aufweisen.

F: Worin besteht der Unterschied zwischen selbstentlastenden und nicht-entlastenden Regleroptionen?

A: Selbstentlastende Regler lassen überschüssigen Druck nach dem Regler abfließen, wenn der Sollwert reduziert wird. Dadurch entfällt die Notwendigkeit einer manuellen Entlüftung nach dem Regler während der Druckeinstellung. Nicht-entlastende Regler verhindern diesen Rückfluss und halten den Druck nach dem Abschalten der Zufuhr aufrecht. Wählen Sie nicht-entlastende Regler für Kreisläufe, in denen der Druck nach dem Abschalten der Zufuhr gehalten werden muss, z. B. für pneumatische Klemmen, die während des Abschaltvorgangs eingerastet bleiben müssen.

F: Welche Schüsselvarianten stehen zur Verfügung?

A: Der Polycarbonat-Behälter (151 ml) mit Nylon-Splitterschutz ist für einen Betriebsdruck von 10,3 bar und eine Temperatur von 52 °C ausgelegt. Der Aluminium-Metallbehälter (177 ml) mit transparentem Nylon-Schauglas erweitert den maximalen Betriebsdruck auf 17,2 bar (manuelle Entleerung) und die obere Temperaturgrenze auf 80 °C. Wählen Sie den Metallbehälter für Umgebungen mit hohem Druck, hohen Temperaturen oder aggressiven Chemikalien.

F: Kann eine Edelstahlversion bestellt werden?

A: Ja. Kombinierte Filter-/Regler- und LOX-Absperrventile aus Edelstahl sind erhältlich. Kontaktieren Sie ROSS Controls unter (800) 438-7677, um die Modellnummern der Edelstahlausführungen zu erfahren, die sich für korrosive Umgebungen, Reinigungsanwendungen und Anlagen in der Lebensmittel- und Pharmaindustrie eignen.

F: Wie erstelle ich eine MD3-Modellnummer?

A: Die Modellnummer MD3 setzt sich aus folgendem Code zusammen: MD3 [Behältercode] [Elementcode] [Ablaufcode] [Anschlusscode] [Farbcode der Kappe] [Manometercode]. Beispiel: MD3 53P BM 2 2 B = Polycarbonat-Behälter, 5-Mikron-PE-Element, manueller Ablauf, 1/4-NPTF-Anschluss, Standardkappe, Manometer (0–200 psig). Kontaktieren Sie ROSS Controls unter (800) 438-7677 für Unterstützung bei Konfigurationen, einschließlich Absperrventilen oder Sonderausstattungen.

F: Welche Größe hat das Befestigungsloch an der Platte?

A: Für die Montage der MD3-Serie ist eine Bohrung mit 52 mm (2-1/16 Zoll) Durchmesser erforderlich. Achten Sie nach der Installation auf ausreichend Platz zum Entfernen der Schüssel.

F: Wie sieht die Garantie aus?

A: ROSS Controls gewährt auf alle Produkte eine einjährige Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Für technischen Support oder Garantieansprüche wenden Sie sich bitte an ROSS Controls USA unter (800) 438-7677.

Installations- und Wartungsrichtlinien

• Für eine ordnungsgemäße Kondensatsammlung und einen reibungslosen Abfluss muss die Schüssel nach unten zeigen.
• Bei automatischen (Schwimmer-)Entwässerungskonfigurationen ist darauf zu achten, dass der Ablauf frei ist und keinem Gegendruck ausgesetzt ist, der den Kondensatabfluss verhindern würde.
• Bei Modellen mit manuellem Kondenswasserablauf sollte das Kondenswasser regelmäßig abgelassen werden, abhängig von der Luftfeuchtigkeit im Luftsystem und den beobachteten Ansammlungsraten.
• Die zulässigen Eingangsdrücke dürfen nicht überschritten werden: 150 psig für Polycarbonat-Behälter mit automatischer Entleerung, 200 psig für Metall-Behälter mit automatischer Entleerung, 250 psig für Metall-Behälter mit manueller Entleerung.
• Stellen Sie den geregelten Ausgangsdruck ein, bevor Sie die Einstellung verriegeln. Entfernen Sie nach dem Einstellen den Verriegelungsschlüssel und bewahren Sie ihn an einem sicheren, nur autorisierten Personen zugänglichen Ort auf.
• Bei der Installation mit integriertem LOX-Absperrventil ist vor der ersten Druckbeaufschlagung des Systems zu prüfen, ob sich das Absperrventil in der Position OFFEN befindet und nicht verriegelt ist.
• Tauschen Sie das Filterelement aus, wenn der Druckabfall im Gerät die zulässigen Grenzwerte überschreitet oder im Rahmen eines planmäßigen Wartungsintervalls.
• Verwenden Sie Gewindedichtmittel oder PTFE-Band an NPTF-Anschlüssen; tragen Sie es sparsam auf, um eine Verunreinigung des Luftkreislaufs zu vermeiden.
• Bei der Montage an der Platte verwenden Sie die dafür vorgesehene 2-1/16 Zoll (52 mm) große Bohrung und achten Sie auf ausreichend Platz zum Entfernen der Schüssel.
• Bei der modularen FRL-Montage mit Schmiervorrichtung befolgen Sie bitte die modularen Montageanweisungen von ROSS, um eine ordnungsgemäße Abdichtung der Schnittstelle zu gewährleisten.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Für vollständige technische Daten, Maßzeichnungen und Zugang zum Produktkonfigurator besuchen Sie die Produktseite der ROSS Controls MD3-Serie oder kontaktieren Sie ROSS Controls direkt.
