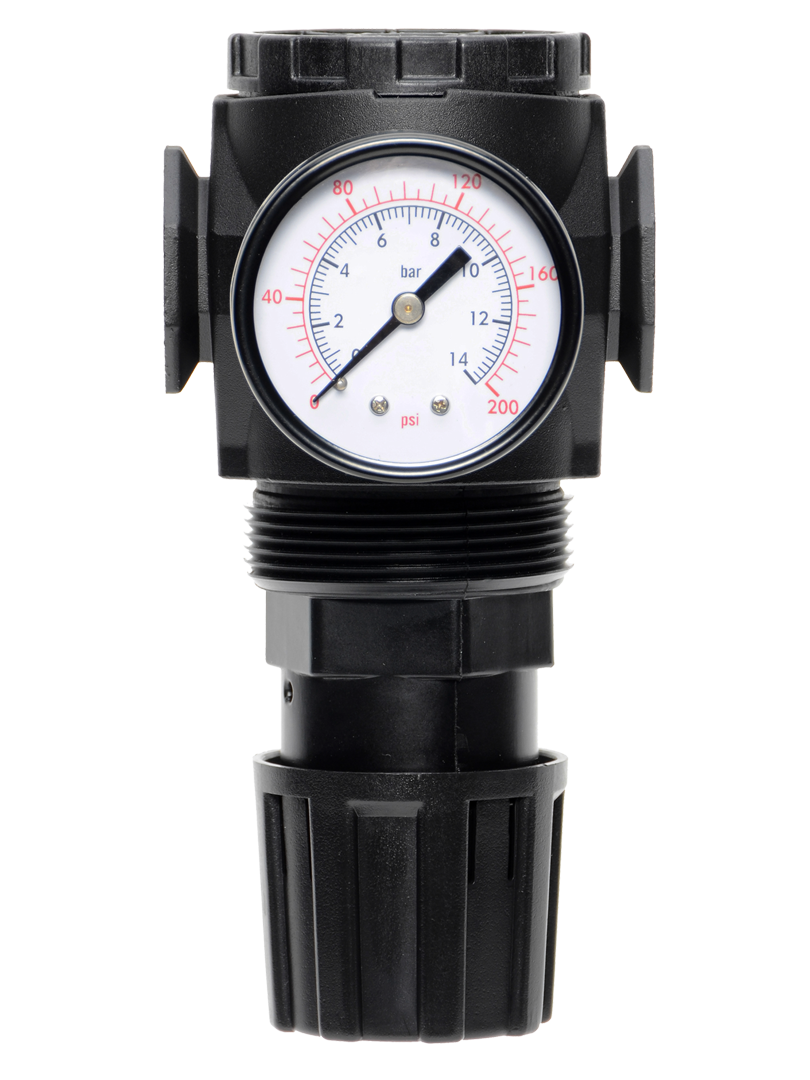

MD3-Baureihe G1/4 bis G1/2; Durchfluss bis 398 l/min

Produktübersicht

Die ROSS Controls MD3-Serie ist eine Familie modularer Membrandruckregler mit Anschlussgrößen von 1/4" bis 1/2" und einer maximalen Durchflusskapazität von 120 scfm (3398 l/min). Die Bezeichnung MD3 verweist auf die Position der Serie innerhalb der modularen ROSS FRL-Plattform und bietet eine Alternative mit höherem Durchfluss und höherem Druck zur 114 Mid-Size-Serie im gleichen Anschlussgrößenbereich.

Die MD3-Serie nutzt durchgehend eine Membrankonstruktion und bietet dadurch ein präzises Ansprechverhalten des nachgeschalteten Drucks sowie eine hohe Empfindlichkeit gegenüber Laständerungen. Der maximale Eingangsdruck von 300 psig (21 bar) und der einstellbare Ausgangsdruck bis zu 200 psig (14 bar) übertreffen die Leistungsfähigkeit der 114 Mid-Size-Serie und machen die MD3 somit ideal für Druckluftsysteme mit höherem Druck.

Für maximale Flexibilität bei der Bedienung und optimale Manipulationssicherheit stehen ein Drehknopf (52K), ein T-Griff (52T) und ein Verriegelungsknopf (52L) zur Verfügung. Eine Rückflussoption ist für Schweißpistolen und nachgeschaltete Druckentlastungsanwendungen erhältlich. Verschiedene Manometer decken Bereiche von 0 bis 60 psig (0 bis 4,1 bar) bis 0 bis 200 psig (0 bis 13,8 bar) ab; Ausführungen mit Montagemutter für die Montage durch die Schalttafel sind ebenfalls verfügbar.

Die Konstruktion aus Zinkkörper, Nylonkuppel und Acetalknopf ist für Umgebungstemperaturen von 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius) ausgelegt und bietet damit einen größeren thermischen Bereich als die Serien 112 Bantam und 113 Miniature. Dadurch ist der Einsatz auch in wärmeren industriellen Umgebungen, wie beispielsweise in der Nähe von Prozessheizgeräten, möglich.

Wichtigste technische Merkmale

• Membrankonstruktion – Sorgt für ein präzises Ansprechverhalten des nachgelagerten Drucks und eine höhere Empfindlichkeit gegenüber Laständerungen im Vergleich zu Kolbenkonstruktionen; optimiert für Anwendungen, die einen stabilen geregelten Druck bei variablem Durchflussbedarf erfordern.
• Maximaler Eingangsdruck 300 psig (21 bar) - Ausgelegt für höhere Druckversorgungssysteme als die Standard-114 Mid-Size-Serie, erweitert die MD3-Anwendung auf Druckluft- und Gassysteme mit höherem Druck.
• Ausgang einstellbar bis 200 psig (14 bar) - Höchster Ausgangsdruck unter den modularen Reglern der ROSS FRL-Serie, geeignet für Anwendungen, die einen nachgeschalteten Druck von über 150 psig erfordern.
• Drei Einstellmöglichkeiten – Drehknopf (52K), T-Griff (52T) und Verriegelungsknopf (52L) – ermöglichen die Erfüllung vielfältiger Installationsanforderungen, von Standardeinstellungen über handschuhfreundliche Einstellungen bis hin zu dauerhaft arretierbaren Einstellpunkten.
• Modulare Montage – Verbindet sich ohne zusätzliche Anschlüsse direkt mit FRL-Filtern und -Ölern der MD3-Serie und bildet so kompakte, integrierte Luftaufbereitungseinheiten.
• Option mit umgekehrtem Durchfluss - Es stehen Optionen mit Standarddurchfluss (52S) oder umgekehrtem Durchfluss (52R) zur Verfügung, wobei der umgekehrte Durchfluss eine schnelle Entlüftung für Schweißpistolen und nachgelagerte Druckentlastungsanwendungen ermöglicht.
• Breiter Umgebungstemperaturbereich - Ausgelegt für 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius), geeignet für wärmere industrielle Umgebungen, einschließlich Prozessbereiche in der Nähe von wärmeerzeugenden Geräten.
• Mehrere Manometeroptionen - Erhältlich ohne Manometer, mit Manometer für 0 bis 200 psig (0 bis 13,8 bar) oder mit Manometer für 0 bis 60 psig (0 bis 4,1 bar), in Standard- und Paneelmontage-Mutterkonfigurationen.
• Abnehmbarer Verriegelungsschlüssel - Der optionale Verriegelungsschlüssel kann nach Bestätigung des Sollwerts entfernt werden, um unbefugte Änderungen zu verhindern. Die Version mit Verriegelungsknopf bietet den sichersten Schutz vor Manipulationen.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Schweißen und Metallverarbeitung

• Widerstandspunktschweißpistolen benötigen geregelten Druck und eine schnelle Entlüftung. Die MD3-Rückflussoption bietet beide Funktionen in einem einzigen kompakten Regler.
• Hochzyklus-Roboterschweißzellen, bei denen die Einlassnennleistung von 300 psig eine verstärkte Luftzufuhr ermöglicht, um die Zyklusreaktionszeit zu verbessern.
• Pneumatische Schweißpositionierer und Vorrichtungssteuerungen, die einen stabilen geregelten Druck bei moderaten Durchflussraten erfordern, um eine gleichmäßige Elektrodenkraft aufrechtzuerhalten.
• Buckelschweiß- und Nahtschweißsysteme, bei denen die Membrankonstruktion eine gleichmäßigere Druckregulierung über den gesamten Schweißkraftzyklus hinweg ermöglicht.

Automobilherstellung

• Pneumatische Spannkreisläufe für Karosseriewerkstätten, die einen geregelten Druck bis zu 150 psig für Anwendungen mit hoher Werkstückspannung beim Schweißen erfordern.
• Druckluftversorgung für Montagelinien an einzelnen Stationen, wobei die Kapazität von 120 scfm mehrere gleichzeitige Werkzeugvorgänge ermöglicht.
• Stromversorgungskreise für Aktuatoren in Lackierkabinen, bei denen der erweiterte Temperaturbereich (bis 175 Grad F) erhöhte Umgebungstemperaturen in der Nähe von Öfen berücksichtigt.
• Fahrzeugprüfgeräte, die präzise geregelte Luft bei mittleren Anschlussgrößen benötigen, mit der höheren Auslassdruckfähigkeit des MD3.

Pneumatische Aktuatorsysteme

• Hochleistungs-Druckluftzylinder-Versorgungskreisläufe, die geregelte Drücke über der 100-psig-Grenze von Standard-Modulreglern erfordern.
• Pneumatische Verstärker-Speisekreisläufe, bei denen ein geregelter Versorgungsdruck von 100 bis 200 psig die geeigneten Einlassbedingungen für die Druckverstärkung bereitstellt.
• Stangenloser Zylinder und geführter Aktuator für automatisierte Montageanlagen, die eine geregelte Druckluftversorgung von 1/4" bis 1/2" benötigen.
• Pneumatische Spann- und Werkstückhaltekreisläufe an Bearbeitungszentren, die einen stabilen Druck über längere Bearbeitungszyklen erfordern.

Industrieprozesse

• Hilfsluftkreisläufe beim Blasformen von Kunststoffen, bei denen ein geregelter Druck von 100 bis 200 psig den Vorblas- oder Endblasdruck bereitstellt.
• Anlagen zur Lebensmittel- und Getränkeverarbeitung mit modularen MD3-Baugruppen zur kombinierten Filtration und Regelung in lebensmittelkonformen Umgebungen.
• Pneumatik für Textil- und Verarbeitungsmaschinen, bei der der Temperaturbereich von 40 bis 175 Grad Fahrenheit für Prozessheizumgebungen geeignet ist.
• Chemische Prozessinstrumentierung: Druckluftversorgung bei höheren Drücken als mit Standard-FRL-Reglern, unter Verwendung der MD3 300 psig-Einlasskapazität.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte und Zubehör

• Druckregler der Serie 114 (mittlere Größe) – Modulare Kolben- oder Membranregler, Anschlussgrößen 1/4" bis 1/2", Durchfluss bis 100 scfm, Eingangsdruck bis 250 psig. https://www.rosscontrols.com/en/series/114-mid-size-series
• Druckregler der Serie 116 Full-Size – Modulare Membranregler mit Anschlussgrößen von 1/4" bis 3/4", Durchfluss bis 155 scfm, für größere Anschlussanforderungen. https://www.rosscontrols.com/en/series/116-full-size-series
• Druckregler der Serie MD4 – Modulare Membranregler, Anschlussgrößen 3/8" bis 3/4", Durchfluss bis 220 scfm, modularer Regler mit dem höchsten Durchfluss. https://www.rosscontrols.com/en/series/117-md4-series
• ROSS FRL Filter MD3-Serie – Partikel- und Koaleszenzfilter der MD3-Serie zur modularen Montage mit MD3-Reglern. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Häufig gestellte Fragen (FAQ)

F: Welche Portgrößen sind für die MD3-Serie verfügbar?

A: Die MD3-Serie ist mit Anschlussgrößen von 1/4", 3/8" und 1/2" in NPTF- und G-Gewinde (BSPP) erhältlich. Modulare Anschlussblockbaugruppen sind ebenfalls verfügbar.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die MD3-Serie verfügt über eine maximale Durchflusskapazität von 120 scfm (3398 l/min), was 20 % höher ist als bei der 114 Mid-Size-Serie im gleichen Anschlussgrößenbereich.

F: Was ist der maximale Eingangsdruck?

A: Der maximale Eingangsdruck beträgt 300 psig (21 bar) und ist damit deutlich höher als der Nenndruck von 250 psig (17 bar) der 114 Mid-Size-Serie. Dadurch wird die Anwendbarkeit der MD3 auf Systeme mit höherem Druck erweitert.

F: Auf welche Ausgangsdrücke kann der MD3 regeln?

A: Die MD3-Serie ist mit der entsprechenden Federoption bis zu 200 psig (14 bar) einstellbar. Vier Einstellbereiche stehen zur Verfügung: 0 bis 200 psig, 0 bis 150 psig, 0 bis 100 psig und 0 bis 50 psig.

F: Warum ist das MD3 ein reines Membran-Design?

A: Die MD3-Serie nutzt eine Membrankonstruktion, um ein präzises Ansprechverhalten des nachgeschalteten Drucks und eine höhere Empfindlichkeit gegenüber Lastschwankungen zu gewährleisten. Dadurch ist sie in Anwendungen, in denen der geregelte Druck bei variablem Durchfluss stabil bleiben muss, wie z. B. bei Schweißpistolen und in der Präzisionssteuerung, die bevorzugte Wahl gegenüber Kolbenkonstruktionen.

F: Was ist die Option „Rückfluss“?

A: Die Umkehrstromoption (Code R in der Modellnummer) ermöglicht eine geregelte Druckregelung vom Einlass zum Auslass sowie eine schnelle Entlüftung in Einlass-Auslass-Richtung. Sie ist speziell für Schweißpistolenanwendungen konzipiert, bei denen die schnelle Druckentlastung zwischen den Schweißvorgängen die Zykluszeit verkürzt.

F: Welche Einstellmöglichkeiten gibt es?

A: Es werden drei Einstellmöglichkeiten angeboten: Drehknopf (52K) für Standardanwendungen, T-Griff (52T) für höheres Einstelldrehmoment und handschuhfreundliche Bedienung sowie Verriegelungsknopf (52L) für maximale Manipulationssicherheit. Alle Ausführungen verfügen über einen abnehmbaren Verriegelungsschlüssel.

F: Welche Messoptionen stehen zur Verfügung?

A: Es werden sechs Manometerkonfigurationen angeboten: ohne Manometer, mit Manometer 0 bis 200 psig (0 bis 13,8 bar) und mit Manometer 0 bis 60 psig (0 bis 4,1 bar), jeweils erhältlich mit oder ohne Montagemutter für die Schalttafel.

F: Worin unterscheidet sich die MD3 von der 114 Mid-Size-Serie?

A: Der MD3 bietet einen höheren maximalen Durchfluss (120 vs. 100 scfm), einen höheren Eingangsdruck (300 vs. 250 psig), einen höheren maximalen Ausgangsdruck (200 vs. 150 psig), einen größeren Temperaturbereich (max. 175 vs. 125 °F) und eine konfigurierbare Modellnummer mit mehr Einstell- und Messoptionen. Der MD3 ist die richtige Wahl, wenn eine dieser erweiterten Nennwerte benötigt wird.

F: Welche Größe muss das Montageloch in der Frontplatte haben?

A: Die MD3-Serie benötigt ein 2-1/16 Zoll (52 mm) großes Montageloch für die Frontplatte, das größer ist als das 1-9/16 Zoll große Loch, das für die 114 Mid-Size-Serie erforderlich ist.

F: Welcher Umgebungstemperaturbereich ist zulässig?

A: Die MD3-Serie ist für einen Temperaturbereich von 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius) ausgelegt und eignet sich damit für wärmere industrielle Umgebungen im Vergleich zur Bantam- und Miniature-Serie mit einem Temperaturbereich von 40 bis 125 Grad Fahrenheit.

F: Sind Konfigurationen ohne Entlastungsfunktion verfügbar?

A: Konfigurationen ohne Entlastungsfunktion sind auf Anfrage bei ROSS Controls erhältlich. Bitte geben Sie bei der Bestellung an, ob eine Konfiguration ohne Entlastungsfunktion gewünscht ist.

Installations- und Wartungsrichtlinien

• Installieren Sie die MD3-Serie so, dass der Einlassanschluss mit der Versorgungsseite und der Auslassanschluss mit dem nachgeschalteten Kreislauf verbunden ist. Eine umgekehrte Durchflussrichtung bei einem Standardmodell (ohne Rückfluss) beschädigt das interne Ventil.
• Bei modularen Baugruppen ist vor der Druckbeaufschlagung der Baugruppe sicherzustellen, dass alle Schnittstellenverbindungen der MD3-Serie ordnungsgemäß ausgerichtet und abgedichtet sind.
• Gewindedichtmittel nur auf die Außengewindeanschlüsse auftragen. Dichtmittel von den ersten beiden Gewindegängen fernhalten, um eine Verunreinigung der inneren Ventilkanäle zu verhindern.
• Für die Demontage der Kuppel während der Wartung muss zusätzlicher Freiraum oberhalb der Kuppel eingeplant werden: 0,575 Zoll (14,6 mm) über Maß B hinaus. Für die Demontage der Kappe müssen 0,750 Zoll (19,1 mm) hinzugerechnet werden.
• Den Ausgangsdruck ohne nachgelagerte Last einstellen, indem man den Einstellknopf, den T-Griff oder den Verriegelungsknopf im Uhrzeigersinn dreht, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.
• Überwachen Sie während der Einstellung das ausgewählte Manometer, um sicherzustellen, dass der Ausgangsdruck dem gewünschten Sollwert entspricht.
• Um unbefugte Änderungen während des Maschinenbetriebs zu verhindern, entfernen oder sichern Sie den Verriegelungsschlüssel nach Bestätigung des endgültigen Sollwerts.
• Bei Modellen mit umgekehrter Strömungsrichtung müssen vor der Inbetriebnahme sowohl die Vorwärtsregelungsfunktion als auch die Rückabluftfunktion geprüft werden.
• Der Eingangsdruck darf 300 psig (21 bar) nicht überschreiten. Eine Überschreitung dieses Grenzwerts birgt die Gefahr von Gehäuseschäden und eines unkontrollierten Druckanstiegs stromabwärts.
• Bei der Montage an einer Platte verwenden Sie ein 2-1/16 Zoll (52 mm) großes Loch und prüfen Sie, ob die Plattendicke mit der Option der Plattenmontagemutter kompatibel ist, falls diese ausgewählt wurde.
• Bei Umgebungen, in denen die maximale Umgebungstemperatur 79 °C (175 °F) erreicht, muss sichergestellt werden, dass Messgerät und Dichtungen für die Betriebstemperatur geeignet sind.
• Prüfen Sie nach der ersten Druckbeaufschlagung alle Verbindungen mit einem geeigneten Lecksuchgerät auf Undichtigkeiten. Beheben Sie alle Lecks, bevor Sie das System wieder in Betrieb nehmen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfigurationen, Maßzeichnungen, Dokumentationen zur modularen Montage und Katalog-Downloads besuchen Sie die Produktseite der ROSS Controls MD3-Serie unter rosscontrols.com oder kontaktieren Sie ROSS Controls direkt.

Katalog herunterladen: https://www.rosscontrols.com/en/series/115-md3-series
