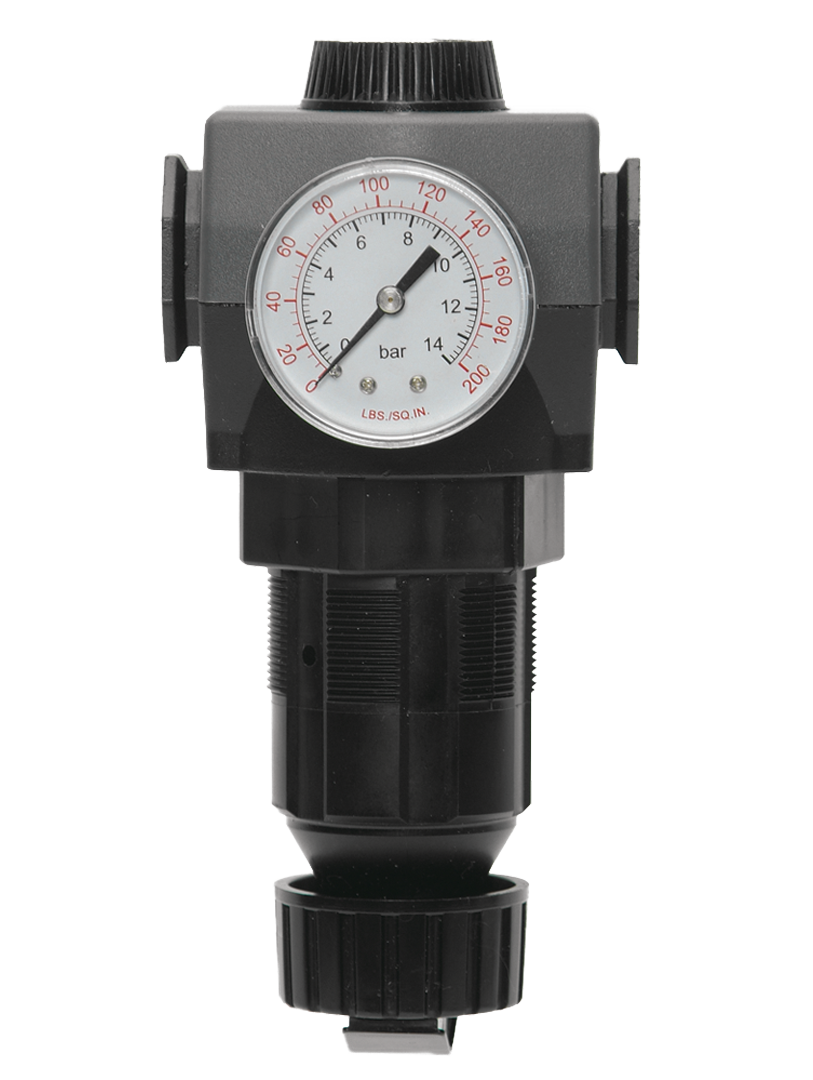

MD4-Baureihe G3/8 bis G3/4; Durchfluss bis 6.230 l/min

Produktübersicht

Die ROSS Controls MD4-Serie umfasst modulare Druckregler mit Anschlussgrößen von 3/8" bis 3/4" und einer maximalen Durchflusskapazität von 220 scfm (6230 l/min). Der MD4 ist der durchflussstärkste modulare Regler der ROSS FRL-Serie und bietet eine um 42 % höhere Durchflusskapazität als die Full-Size-Serie im gleichen 3/4"-Anschlussgrößenbereich.

Die MD4-Serie ist sowohl mit Kolben- als auch mit Membranbauweise erhältlich. Die Kolbenbauweise wird gewählt, wenn ein maximaler Durchfluss durch den 3/4"-Anschluss das primäre Auslegungskriterium ist. Die Membranbauweise ermöglicht ein schnelleres Ansprechverhalten des nachgeschalteten Drucks und eine gleichmäßigere Regelung bei variablem Durchflussbedarf. Beide Varianten sind standardmäßig selbstentlastend; nicht-entlastende Ausführungen sind auf Anfrage erhältlich.

Die MD4-Serie verwendet ein konfigurierbares Modellnummerierungssystem, das die Auswahl von Einstelltyp (Drehknopf 52K oder T-Griff 52T), Einstellbereich (0 bis 20 psig bis 0 bis 175 psig), Durchflussoption (Standard- oder Rückfluss), Anschlussgröße und Gewinde (NPT oder G) sowie Kappenfarbe (Schwarz 2 oder Gelb Y) ermöglicht. Diese Flexibilität erfüllt vielfältige Anforderungen an die Maschinenkonstruktion, ohne dass mehrere feste Konfigurationen vorrätig gehalten werden müssen.

Der maximale Eingangsdruck beträgt 300 psig (21 bar), der Ausgangsdruck ist mittels geeigneter Federn bis zu 175 psig (12 bar) einstellbar. Das Zinkgehäuse mit Nylonkuppel und Acetalknopf ist für Umgebungstemperaturen von 4 bis 79 °C (40 bis 175 °F) ausgelegt. Ein 1/4-Zoll-NPT-Manometeranschluss an Vorder- und Rückseite ermöglicht die Montage eines Manometers von beiden Seiten des Gehäuses.

Wichtigste technische Merkmale

• Maximaler Durchfluss 220 scfm (6230 l/min) - Höchste Durchflusskapazität aller modularen Regler der ROSS FRL-Reihe, geeignet für großvolumige Zylinder, anspruchsvolle Kreisläufe und mehrere gleichzeitige Aktuatorbetätigungen.
• Kolben- und Membrankonstruktion – Die Kolbenkonstruktion maximiert den Luftdurchsatz; die Membrankonstruktion sorgt für ein schnelleres Ansprechverhalten des nachgelagerten Drucks und eine höhere Regelgenauigkeit.
• Anschlussgrößen 3/8" bis 3/4" - Deckt die gesamte Bandbreite an mittleren bis großen Anschlussgrößen ab und bildet die Brücke zwischen kleineren modularen Reglern und der Inline-Hochleistungsserie.
• Konfigurierbare Modellnummerierung – Einstellart, Einstellbereich, Durchflussoption, Anschlussgröße, Gewindetyp und Kappenfarbe sind alle wählbar, wodurch der Bedarf an Sonderbestellungen für verschiedene Anwendungen reduziert wird.
• Option für umgekehrten Durchfluss - Verfügbar für Schweißpistolen- und nachgeschaltete Druckentlastungsanwendungen, wobei in der Modellnummernkonfiguration zwischen normalem (S) und umgekehrtem (R) Durchfluss wählbar ist.
• Modulare Montage – Verbindet sich ohne zusätzliche Anschlüsse direkt mit FRL-Filtern und -Ölern der MD4-Serie und bildet so integrierte Luftaufbereitungseinheiten mit hohem Durchfluss.
• Maximaler Eingangsdruck 300 psig (21 bar) - Ausgelegt für Hochdruckversorgungssysteme, in Übereinstimmung mit der MD3- und Full-Size-Serie der modularen ROSS FRL-Plattform.
• Vier Einstellbereiche – 0 bis 175 psig (A), 0 bis 125 psig (B), 0 bis 50 psig (C) und 0 bis 20 psig (D) – stehen zur Verfügung, um die Druckanforderungen der Anwendung präzise zu erfüllen.
• Abnehmbarer Verriegelungsschlüssel – Sichert den Sollwert nach der Inbetriebnahme, um unbefugte Änderungen zu verhindern. Zur späteren Sollwertänderung kann er wieder eingesetzt werden.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Schwerautomatisierung und Pressenbetrieb

• Pneumatikzylinder-Versorgungskreisläufe mit großem Durchmesser, bei denen eine Fördermenge von 220 scfm einen Druckabfall im nachgelagerten Bereich während schneller Vollhubzyklen verhindert.
• Pneumatische Pressen und Stanzmaschinen, bei denen ein hoher Durchfluss bei geregeltem Druck eine gleichbleibende Presskraft über den gesamten Betrieb mit hoher Taktfrequenz gewährleistet.
• Pneumatische Schaltkreise einer Transfermaschine, die mehrere Aktuatoren an mehreren Stationen gleichzeitig von einer einzigen geregelten 3/4"-Modulquelle aus versorgen.
• Pneumatische Antriebseinheiten versorgen Kreisläufe, in denen geregelte Luft mit hohen Durchflussraten mehrere nachgeschaltete Aktuatoren und Steuerkreise antreibt.

Schweißen und Fertigung

• Hochleistungsfähige Widerstandsschweißanlagen, die sowohl eine Schweißdruckregelung als auch eine schnelle Zwischenschweißabfuhr bei 3/4"-Anschlussgrößen unter Verwendung der MD4-Rückflussoption erfordern.
• Vorbereitung der Hauptluftzufuhr in der Roboterschweißzelle, wo modulare MD4-Filter-Regler-Baugruppen eine zentrale, geregelte Druckluft mit hohem Durchfluss bereitstellen.
• Große Schweißvorrichtungen für Projektionsschweißungen, die einen dauerhaft hohen Durchfluss erfordern, um eine gleichbleibende Elektrodenkraft über längere Produktionsläufe hinweg aufrechtzuerhalten.
• Schweißroboter-Basisversorgungsleitungen, in denen 3/4"-Modulbaugruppen die Luft für mehrere Roboterstationen gleichzeitig bereitstellen.

Automobilherstellung

• Hauptluftkreisläufe in Karosseriewerkstätten versorgen ganze Arbeitsplätze mit Druckluft aus einzelnen modularen MD4-Filter-Regler-Schmiereinheiten mit 3/4"-Anschluss.
• Drehmomentwerkzeugversorgung für Motorenmontagelinien, bei der hohe Durchflussraten bei geregeltem Druck ein gleichmäßiges Anzugsdrehmoment über mehrere gleichzeitige Werkzeugvorgänge hinweg gewährleisten.
• Lackierlinien-Aktuator-Versorgungsschaltungen, die die erhöhte Temperaturbeständigkeit von 175 Grad Fahrenheit in warmen Ofenumgebungen nutzen.
• Pneumatische Versorgung einer Fahrzeugprüfstation mit einer Kapazität von 220 scfm zur Ansteuerung von Aktuatoren für Prüfvorrichtungen mit großem Durchmesser.

Materialfluss und Lagerhaltung

• Hochgeschwindigkeits-Pneumatik-Förderband-Schaltaktuatorversorgung, wo großvolumige Zylinder hohe Durchflussraten bei geregeltem Druck für eine schnelle Hubbetätigung benötigen.
• Pneumatische Palettier- und Depalettierkreisläufe, die geregelte 3/4"-Luft bei den hohen Durchflussraten benötigen, die zum gleichzeitigen Antrieb mehrerer Greifer- und Hubaktuatoren erforderlich sind.
• Die Versorgung des Stellantriebs für Sortieranlagen erfolgt dort, wo ein gleichmäßiger geregelter Druck bei Hochzyklusbetrieb für die Systemzuverlässigkeit von entscheidender Bedeutung ist.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte und Zubehör

• Druckregler der Serie 116 Full-Size – Modulare Membranregler, Anschlussgrößen 1/4" bis 3/4", Durchfluss bis 155 scfm. https://www.rosscontrols.com/en/series/116-full-size-series
• Druckregler der Serie MD3 – Modulare Membranregler, Anschlussgrößen 1/4" bis 1/2", Durchfluss bis 120 scfm, Ausgangsdruck bis 200 psig. https://www.rosscontrols.com/en/series/115-md3-series
• Druckregler der Serie 118 mit hoher Kapazität – Inline-Kolbenregler für sehr hohe Durchflussmengen bei Anschlussgrößen von 3/4" bis 1-1/2", Durchfluss bis zu 800 scfm. https://www.rosscontrols.com/en/series/118-high-capacity-series
• ROSS FRL Filter MD4-Serie – Filter der MD4-Serie zur modularen Montage mit Reglern der MD4-Serie. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Häufig gestellte Fragen (FAQ)

F: Welche Portgrößen sind für die MD4-Serie verfügbar?

A: Die MD4-Serie ist in den Anschlussgrößen 3/8", 1/2" und 3/4" in den Gewindeformen NPTF und G (BSPP) erhältlich.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die MD4-Serie verfügt über eine maximale Durchflusskapazität von 220 scfm (6230 l/min), was 42 % höher ist als bei der Full-Size-Serie und die höchste Durchflusskapazität aller modularen Regler der ROSS FRL-Serie darstellt.

F: Sollte ich beim MD4 eine Kolben- oder Membranbauweise wählen?

A: Wählen Sie die Kolbenbauweise, wenn maximaler Luftdurchsatz durch den 3/4"-Anschluss im Vordergrund steht. Wählen Sie die Membranbauweise, wenn ein schnelleres Ansprechverhalten des nachgeschalteten Drucks und eine präzisere Regelung bei variablem Durchflussbedarf erforderlich sind. Beide Bauarten sind standardmäßig selbstentlastend.

F: Welche Einstellmöglichkeiten gibt es?

A: Es stehen vier Einstellbereiche zur Verfügung: 0 bis 175 psig (A), 0 bis 125 psig (B), 0 bis 50 psig (C) und 0 bis 20 psig (D). Wählen Sie den Bereich, der den gewünschten Sollwert abdeckt und gleichzeitig eine ausreichende Auflösung für die Feinjustierung bietet.

F: Wie funktioniert die konfigurierbare Modellnummer?

A: Die Modellnummer MD4 setzt sich aus folgenden Optionen zusammen: Einstelltyp (52K oder 52T), Einstellbereich (A bis D), Durchflussoption (R oder S), Anschlussgröße, Gewindeform, Manometeroption und Kappenfarbe. Mithilfe der Modellnummerntabelle können Sie die passende Modellnummer für Ihre Anwendung ermitteln.

F: Was ist die Option „Rückfluss“?

A: Die Umkehrstromoption (R in der Durchflussoptionsposition) sorgt für geregelten Druck in Einlass-Auslass-Richtung und schnelle Druckentlastung in Auslass-Einlass-Richtung. Dies ist die Standardeinstellung für Schweißbrennerkreisläufe, die eine schnelle Druckentlastung zwischen den Schweißpunkten erfordern.

F: Was ist der maximale Eingangsdruck?

A: Der maximale Eingangsdruck beträgt 300 psig (21 bar), was dem der MD3- und Full-Size-Serie entspricht.

F: Auf welche Ausgangsdrücke kann der MD4 regeln?

A: Bis zu 175 psig (12 bar) mit der Feder für 0 bis 175 psig (Bereich A). Optionale Federn decken weitere Bereiche ab. Der Bereich 0 bis 20 psig (D) bietet die feinste Auflösung für Niederdruckanwendungen.

F: Wirkt MD4 selbstlindernd?

A: Ja. Die MD4 ist standardmäßig selbstentlastend. Nicht-entlastende Ausführungen sind auf Anfrage bei ROSS Controls erhältlich.

F: Welche Messoptionen stehen zur Verfügung?

A: Es werden sechs Manometerkonfigurationen angeboten: ohne Manometer, mit Manometer für 0 bis 200 psig und mit Manometer für 0 bis 60 psig, jeweils mit oder ohne Montagemutter für die Montage durch die Schalttafel.

F: Welche Kappenfarben stehen zur Auswahl?

A: Die Kappen sind in Schwarz (Code 2) und Gelb (Code Y) erhältlich. Die Kappenfarbe kann zur optischen Unterscheidung von Druckzonen in Anlagen mit mehreren Reglern verwendet werden.

F: Wie schneidet die MD4 im Vergleich zur Full-Size-Serie ab?

A: Die MD4 deckt dieselbe maximale Anschlussgröße von 3/4" wie die Full-Size-Serie ab, bietet aber einen um 42 % höheren Durchfluss (220 gegenüber 155 scfm). Die MD4 verfügt außerdem über eine Kolbenkonstruktion und einen größeren Einstellbereich. Wählen Sie die MD4, wenn ein höherer Durchfluss oder eine konfigurierbare Modellnummerierung erforderlich ist.

F: Welcher Umgebungstemperaturbereich ist zulässig?

A: Die MD4-Serie ist für einen Temperaturbereich von 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius) ausgelegt, genau wie die MD3- und Full-Size-Serie.

Installations- und Wartungsrichtlinien

• Installieren Sie die MD4-Serie so, dass der Einlass mit der Versorgungsseite und der Auslass mit dem nachgeschalteten Kreislauf verbunden ist. Vermeiden Sie eine umgekehrte Durchflussrichtung bei Modellen mit Standarddurchfluss.
• Bei modularen Baugruppen müssen alle Schnittstellenverbindungen der MD4-Serie vor der Druckbeaufschlagung korrekt ausgerichtet werden, um Leckagen an den Schnittstellenflächen zu vermeiden.
• Gewindedichtmittel nur auf die Außengewindeanschlüsse auftragen. Dichtmittel von den ersten beiden Gewindegängen fernhalten, um eine interne Verunreinigung zu vermeiden.
• Für die Demontage der Kuppel ist ein Freiraum von mindestens 16 mm (0,625 Zoll) oberhalb der Kuppel erforderlich. Für die Demontage des Deckels ist ein Freiraum von mindestens 13 mm (0,50 Zoll) unterhalb des Deckels erforderlich.
• Den Auslassdruck einstellen, indem man den Einstellknopf oder den T-Griff im Uhrzeigersinn dreht, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.
• Überwachen Sie während der Justierung das ausgewählte Manometer (falls installiert), um sicherzustellen, dass der Ausgangsdruck den gewünschten Sollwert erreicht.
• Um unbefugte Änderungen zu verhindern, entfernen Sie den Verriegelungsschlüssel oder verriegeln Sie den Verriegelungsknopf nach Bestätigung des endgültigen Sollwerts.
• Bei Modellen mit umgekehrter Strömungsrichtung überprüfen Sie nach der Installation sowohl die geregelte Vorwärtsdruckfunktion als auch die Rückwärtsabgasfunktion.
• Der Eingangsdruck darf 300 psig (21 bar) nicht überschreiten.
• Für die Montage in der Schalttafel verwenden Sie eine 52-mm-Bohrung (2-1/16 Zoll). Stellen Sie sicher, dass das Messgerät für routinemäßige Inspektionen von der üblichen Wartungsposition aus zugänglich ist.
• Nach der ersten Druckbeaufschlagung sollten alle Verbindungen mit Seifenwasser oder einer geeigneten Lecksuchlösung auf Undichtigkeiten überprüft werden.
• Stellen Sie sicher, dass eine vorgelagerte Filtration vorhanden ist. Harte Partikel können die Nitrildichtungen und den Messingventilsitz beschädigen und dadurch mit der Zeit zu einer Druckdrift im Regelbereich führen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfigurationen, Maßzeichnungen, Dokumentationen zur modularen Montage und Katalog-Downloads besuchen Sie die Produktseite der ROSS Controls MD4-Serie unter rosscontrols.com oder kontaktieren Sie ROSS Controls direkt.

Katalog herunterladen: https://www.rosscontrols.com/en/series/117-md4-series
