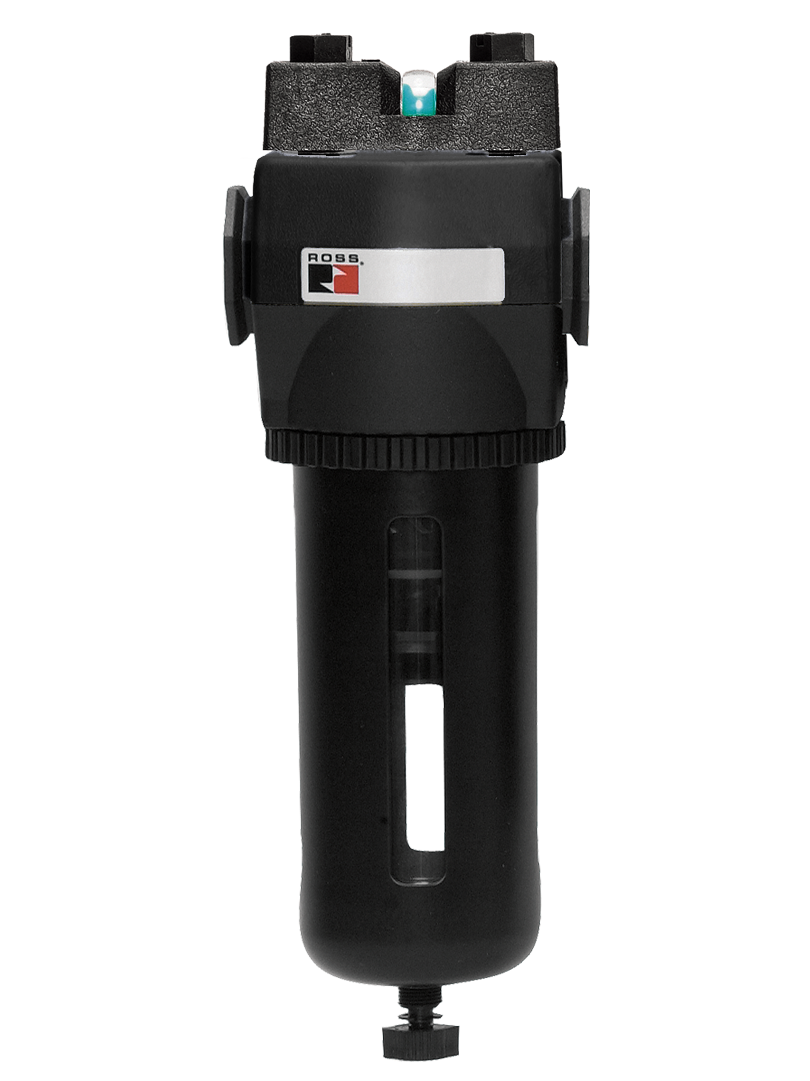

MD4-Baureihe G3/8 bis G3/4; Durchfluss bis 4.475 l/min

Produktübersicht

Der ROSS Controls MD4 Koaleszenzfilter wurde für pneumatische Hochleistungssysteme entwickelt, die eine Aerosolabscheidung bei Durchflussraten bis zu 158 scfm (4475 l/min) und Anschlussgrößen von 3/8 bis 3/4 Zoll erfordern. Die MD4-Serie deckt den Durchflussbereich zwischen der mittelgroßen MD3-Serie und der Hochleistungsserie ab und erfüllt die Anforderungen großer Maschinenluftaufbereitungskreisläufe, Druckluftverteilungs-Unterverteilungen und FRL-Baugruppen mit hohem Durchfluss, die die Kapazität von 1/2-Zoll-Koaleszenzfiltern übersteigen.

Die MD4-Serie bietet eine umfassende Filtrationsplattform mit Koaleszenzfiltern in den Filtergrößen 0,3 µm und 0,01 µm, Allzweck-Partikelfiltern in den Größen 5 µm und 40 µm sowie einem Öldampf-Adsorptionsfilter mit Aktivkohleelement. Diese Produktfamilie ermöglicht es dem Ingenieur, alle Filtrationsstufen aus derselben modularen Produktlinie zu spezifizieren und so einheitliche Abmessungen, Kompatibilität und Wartungsverfahren für Partikel-, Koaleszenz- und Adsorptionsfilter zu gewährleisten.

Die Behälteroptionen umfassen einen hochfesten Polycarbonatbehälter mit Stahlsplitterschutz für die Sichtprüfung bei Betriebsdrücken bis zu 10 bar (150 psig) sowie einen Aluminiumbehälter mit transparentem Nylon-Schauglas für höhere Drücke bis zu 14 bar (200 psig) und Temperaturen bis zu 80 °C (175 °F). Verlängerte Aluminiumbehälter bieten zusätzlichen Flüssigkeitsspeicher für Systeme mit hoher Kondensatbildung. Verschiedene Ablaufkonfigurationen, darunter manueller, automatischer interner Schwimmer- und automatischer externer Ablauf, ermöglichen die flexible Anpassung an die Anforderungen des Kondensatmanagements.

Für vernetzte Fabrikanwendungen bietet die MD4-Serie ein Differenzdruckmessgerät mit Reed-Schalter, das ein Fernsignal für Elementänderungen generiert und sich in SPS-Systeme und CMMS-Plattformen zur automatisierten Wartungsplanung integrieren lässt. Diese Funktion unterstützt vorausschauende Wartungsstrategien in Industrie-4.0-Fertigungsumgebungen.

Wichtigste technische Merkmale

• Durchfluss bis zu 158 scfm (4475 l/min) - Höchste Durchflusskapazität aller ROSS-Koaleszenzfilter im Anschlussgrößenbereich von 3/8 bis 3/4 Zoll, geeignet für große Maschinenkreisläufe, Mehrfachantriebsverteiler und die Aufbereitung von Unterverteilungsluft bei geringerem Druckverlust als bei kleineren Baureihen.
• 0,3-Mikron- und 0,01-Mikron-Elementoptionen - Koaleszenzfilterelemente aus Borosilikatglasfaser sind in 0,3 Mikron für die allgemeine industrielle Aerosolentfernung und in 0,01 Mikron für nahezu ölfreie Luftqualität erhältlich und eignen sich für Instrumentierungs- und empfindliche Prozessanwendungen.
• Variante mit Adsorptionsfilter zur Öldampfentfernung – Der Aktivkohle-Adsorptionsfilter in der MD4-Plattform entfernt nach der Koaleszenzphase restliche Kohlenwasserstoffdämpfe und erreicht so eine umfassende Ölentfernung sowohl in der Aerosol- als auch in der Dampfphase im gleichen modularen Formfaktor.
• Mehrere Ablaufkonfigurationen – Manueller Ablauf, automatischer interner Schwimmerablauf und automatische externe Ablaufoptionen stehen für ein präzises Kondensatmanagement zur Verfügung, das auf das Kondensatvolumen und den Wartungsplan jeder Anlage abgestimmt ist.
• Optionen für Polycarbonat- und Aluminiumbehälter - Der hochfeste Polycarbonatbehälter mit Stahlsplitterschutz ermöglicht die Sichtprüfung bis zu 150 psig (10 bar); der Aluminiumbehälter mit klarem Nylon-Schauglas deckt Drücke bis zu 200 psig (14 bar) und Temperaturen bis zu 175 Grad F (80 Grad C) ab.
• Differenzdruckmessgerät mit Reed-Schalter-Option – Das Standard-Differenzdruckmessgerät ermöglicht die visuelle Zustandsüberwachung der Elemente. Das optionale Differenzdruckmessgerät mit Reed-Schalter generiert ein Fernsignal für Elementänderungen zur SPS-Integration und automatisierten Wartungsbenachrichtigung.
• Modulare und Inline-Montage – Volle modulare Kompatibilität mit Reglern und Ölern der MD4-Serie über Anschlussblock-Kupplungssätze; Inline-Rohrgewindemontage zur direkten Leitungsintegration wird ebenfalls unterstützt.
• Option mit verlängertem Behälter - Die Version mit verlängertem Aluminiumbehälter erhöht das Kondensatspeichervolumen von 9 oz (270 ml) auf 15 oz (450 ml) und ermöglicht so längere Ablassintervalle in Umgebungen mit hoher Luftfeuchtigkeit oder hohem Kondensataufkommen.
• Zinkdruckguss-Gehäuse - Das Zinkdruckguss-Gehäuse bietet eine hohe strukturelle Steifigkeit, präzise modulare Anschlussblock-Dichtungsflächen und eine zuverlässige Gewindeintegrität für 3/8- bis 3/4-Zoll-Anschlussgewinde.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Großmaschinen und Prozessanlagen

• Druckluftaufbereitung für großformatige pneumatische Maschinenzentren, die 20 bis 50 Aktuatoren an einem einzigen Entnahmepunkt versorgen, wobei der 3/4-Zoll-Anschluss und die Kapazität von 158 scfm den Gesamtbedarf decken und gleichzeitig den Druckverlust im Verteilungssystem minimieren.
• Druckluft-Unterverteilungsfiltration in Produktionsanlagen, in denen einzelne Maschinengruppen von einem separaten Koaleszenzfilter versorgt werden, der den lokalen Verteilerkreislauf vor Ölverschleppung durch das Hauptkompressorsystem schützt.
• Luftaufbereitung für pneumatische Zylinder mit großem Durchmesser, Membranantriebe und pneumatische Pressen, bei denen eine hohe Durchflussrate erforderlich ist, um den Bedarf an schneller Zylinderfüllung bei großvolumigen Antrieben zu decken.

Automobil- und Schwerindustrie

• Pneumatische Luftaufbereitung für Transferpressen und Stanzanlagen, wo 3/4-Zoll-Anschlüsse und Durchflussmengen von über 100 scfm typisch sind und verunreinigte Luft den Verschleiß von oszillierenden Druckluftwerkzeugen, Zylindern und Steuerventilen beschleunigt.
• Luftaufbereitung für die Motorenmontage und Antriebsstrangfertigung für Drehmomentwerkzeuge, pneumatische Pressen und luftbetriebene Prüfvorrichtungen, bei denen gleichzeitig ein hoher Durchfluss und saubere Luft erforderlich sind.
• Die Luftaufbereitung für Chassis und Endmontagelinien, bei denen hohe Zyklusraten und große Aktuatorvolumina einen Spitzenluftbedarf erzeugen, der die Kapazität mittelgroßer Koaleszenzfilter übersteigt, ist besonders wichtig.

Lebensmittel, Getränke und Pharmazeutika

• Hochleistungs-Luftaufbereitung in großvolumigen Abfüll-, Verpackungs- und Pasteurisierungsanlagen, bei denen 3/4-Zoll-Anschlüsse mehrere pneumatische Teilkreisläufe von einer einzigen Luftaufbereitungsstation aus versorgen.
• Druckluftversorgung für CIP-gesteuerte Ventile und pneumatische Rührsysteme in der Lebensmittel- und Getränkeverarbeitung, wo ölverunreinigte Luft zu Verstößen gegen die Lebensmittelsicherheit führen würde.
• Mehrstufige Luftreinigung in der pharmazeutischen Produktion mittels MD4-Koaleszenzfilter und anschließendem Aktivkohleadsorber zur Erreichung eines Ölgehalts der Klasse 1 gemäß ISO 8573-1 bei hohen Durchflussraten.

Verpackung und Logistik

• Hochgeschwindigkeits-Palettier-, Stretchfolienverpackungs- und Containerhandhabungssysteme, bei denen große pneumatische Greifer, Klemmen und Drehantriebe eine Aufbereitung mit hohem Durchfluss und sauberer Luft erfordern, die mit mittelgroßen Filtern nicht erreicht werden kann.
• Druckluftaufbereitung für pneumatische Förderanlagen, Abblasstationen und Sortieranlagen in Verteilzentren, wo 3/4-Zoll-Anschlussstellen Gruppen von pneumatischen Komponenten entlang von Förderbändern versorgen.

Öl-, Gas- und chemische Verarbeitung

• Instrumentenluftaufbereitung an Prozessanlagen und Bedienfeldern, wo 3/4-Zoll-Anschlussleitungen mehrere Stellungsregler, Magnetventile und pneumatische Instrumente versorgen und die Luftqualitätsvorgaben die Entfernung von Submikron-Aerosolen erfordern.
• Druckluftaufbereitung für pneumatisch betätigte Prozessregelventile und Aktuatoren von sicherheitsgerichteten Systemen, bei denen saubere, trockene Luft eine Voraussetzung für die Prozesssicherheit ist und die Nennleistung des Metallbehälters von 200 psig auch Hochdruck-Instrumentenluftsysteme abdeckt.

Bestellung und Konfiguration der Modellnummer

Schüsselcode: 53P = Polycarbonat (9 oz / 270 ml); 53M = Standard Metall/Aluminium (9 oz / 270 ml); 53E = Verlängerte Metallfilterschüssel (9 oz / 270 ml) mit verlängerter Schmierschüssel (15 oz / 450 ml) in FRL-Kombinationen.

Elementbewertung: Bitte bei der Bestellung angeben (0,3 Mikron Standard; 0,01 Mikron optional).

Ablaufoptionen: manueller, automatischer interner Schwimmerablauf und automatischer externer Ablauf verfügbar. Den Ablauftyp bitte anhand des Suffixcodes der Modellnummer angeben.

Eine Differenzdruckmessvorrichtung mit Reed-Schalter ist für die SPS-Integration erhältlich; bitte bei der Bestellung angeben.

Portgrößen-Suffixcodes: 3/8 = Größencode 3; 1/2 = Größencode 4; 3/4 = Größencode 5. Die vollständige Modellnummernstruktur finden Sie bei ROSS Controls.

Für BSPP (G) Gewindeanschlüsse wenden Sie sich bitte an ROSS Controls, um das entsprechende Modellnummernpräfix zu erhalten.

Verwandte Produkte & Zubehör

• MD3-Serie Koaleszenzfilter – Der MD3-Koaleszenzfilter mit geringerem Durchfluss für Anschlussgrößen von 1/4" bis 1/2" bis zu 125 scfm basiert auf derselben modularen Plattformarchitektur wie der MD4. https://www.rosscontrols.com/en/series/81-md3-series
• Koaleszenzfilter der Serie 84 mit hoher Kapazität – Hochdurchsatz-Koaleszenzfilter für Anschlussgrößen von 1-1/4 bis 2 Zoll mit einem Durchfluss von bis zu 1000 scfm für die Filtration großer Hauptluftmengen. https://www.rosscontrols.com/en/series/84-high-capacity-series
• MD4-Serie Standardfilter – 5-µm- und 40-µm-Universalfilter der modularen MD4-Plattform für die Vorfiltration. https://www.rosscontrols.com/en/categories/40-filters
• Regler und Öler der MD4-Serie – Druckregler und Öler der modularen MD4-Baugruppe, kompatibel mit dem Koaleszenzfilter der Serie. https://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
• Koaleszenzfilterelement R-A115-117 – 0,3-µm-Borosilikatglasfaser-Ersatzelement für den Standard-Koaleszenzfilter der MD4-Serie. https://www.rosscontrols.com/en/series/83-md4-series

Häufig gestellte Fragen (FAQ)

F: Was ist die maximale Durchflusskapazität der MD4-Serie?

A: Der maximale Durchfluss beträgt 158 scfm (4475 l/min) bei einem Eingangsdruck von 100 psig (6,9 bar). Dies ist der höchste Durchfluss aller ROSS-Koaleszenzfilter im Anschlussgrößenbereich von 3/8 bis 3/4 Zoll und übertrifft die 125 scfm der MD3-Serie sowie die 100 scfm der Full-Size- und Mid-Size-Serie.

F: Worin unterscheidet sich die MD4-Serie von der MD3-Serie?

A: Die MD4-Serie ist für Anschlussgrößen von 3/8 bis 3/4 Zoll ausgelegt und erreicht einen maximalen Durchfluss von 158 scfm, während die MD3-Serie Anschlussgrößen von 1/4 bis 1/2 Zoll mit bis zu 125 scfm abdeckt. Beide Serien basieren auf derselben modularen Plattform und sind mit verschiedenen Beckentypen, Elementkonfigurationen und Zubehör innerhalb ihrer jeweiligen Größenklassen kompatibel. Die MD4 ist die richtige Wahl, wenn die Systemrohrgröße 3/8 bis 3/4 Zoll beträgt und eine höhere Durchflusskapazität benötigt wird, als die MD3 liefern kann.

F: Welches Schüsselvolumen steht zur Verfügung?

A: Die Standard-Polycarbonat- und Standard-Aluminiumschalen fassen 270 ml. Die vergrößerte Aluminiumschale fasst 450 ml. Die vergrößerte Schale reduziert die Häufigkeit des manuellen Entleerens in Systemen mit hoher Luftfeuchtigkeit oder starker Kondensatbildung.

F: Ist der Öldampffilter auch für die MD4-Serie erhältlich?

A: Ja. Die MD4-Plattform umfasst eine Variante mit Aktivkohle-Adsorptionsfilter zur Entfernung von Restkohlenwasserstoffdämpfen nach der 0,01-Mikron-Koaleszenzstufe. Bei Reihenschaltung entfernt der Koaleszenzfilter Aerosolöl und der Aktivkohle-Adsorber gasförmige Kohlenwasserstoffe. Dadurch wird eine umfassende Ölentfernung für sensible Anwendungen erreicht.

F: Welche maximale Druckfestigkeit bietet die Metallschüssel der Serie MD4?

A: Der Aluminiumbehälter (Metallbehälter) ist für einen Druck von 200 psig (14 bar) sowohl bei automatischer als auch bei manueller Entleerung ausgelegt und deckt damit den Großteil der industriellen Instrumenten- und Druckluftsysteme ab.

F: Kann der Reed-Schalter am Differenzdruckmessgerät einen SPS-Alarm auslösen?

A: Ja. Das optionale Differenzdruckmessgerät mit Reed-Schalter verfügt über einen magnetischen Reed-Schalter, der aktiviert wird, sobald der Differenzdruck des Heizelements den Schwellenwert für den Elementwechsel erreicht. Dieser Schalter liefert einen potentialfreien Ausgang, der direkt mit einem digitalen Eingang einer SPS verbunden werden kann, um in einem CMMS-System einen Alarm für den Elementwechsel oder einen Arbeitsauftrag auszulösen.

F: Welche Ersatzteile werden in der MD4-Serie verwendet?

A: Für Standard-Schüssel: Bestellen Sie R-A115-117 (0,3 µm) oder R-A115-117E8 (0,01 µm). Für verlängerte Schüssel: Bestellen Sie R-A115-118 (0,3 µm) oder R-A115-118E8 (0,01 µm). Die Filterelemente für Standard- und verlängerte Schüsseln haben unterschiedliche Längen und sind nicht austauschbar.

F: Ist der MD4 für Außeninstallationen geeignet?

A: Die MD4-Serie kann im Außenbereich innerhalb des angegebenen Umgebungstemperaturbereichs installiert werden. Wählen Sie die Option mit Metallwanne für Temperaturen über 52 °C (125 °F) oder unter 4 °C (40 °F), wenn ein Frostschutz für Flüssigkeiten erforderlich ist. Stellen Sie in kalten Klimazonen sicher, dass der Taupunkt des vorgelagerten Lufttrockners ausreichend ist, um Eisbildung in der Wanne und im Heizelement zu verhindern.

F: Unterstützt das MD4 die modulare FRL-Montage?

A: Ja. Die MD4-Serie ist die Koaleszenzfilterkomponente innerhalb des modularen ROSS MD4 FRL-Systems. Sie wird mittels kompatibler Anschlussblöcke und Kupplungssätze direkt an Regler und Öler der MD4-Serie angeschlossen und bildet so eine kompakte, integrierte FRL-Station ohne Zwischenrohrverbindungen.

F: Welche Ablaufarten sind für den MD4 erhältlich?

A: Es stehen drei Ablaufkonfigurationen zur Verfügung: manueller Ablauf (vom Bediener gesteuert), automatischer interner Schwimmerablauf (kontinuierlich automatisch) und automatischer externer Ablauf. Der geeignete Ablauftyp hängt von der Kondensatansammlungsrate, der Wartungszugänglichkeit und der Fähigkeit des Systems ab, periodische Ablauföffnungen zu tolerieren, die kurzzeitige Druckimpulse stromabwärts verursachen.

F: Welche Dichtungen werden in der MD4-Serie verwendet?

A: Die Dichtungen bestehen aus Nitril-Elastomer und sind über den gesamten Nenntemperaturbereich mit Druckluft und mineralölbasierten Kompressorenölen kompatibel. Der Dichtungsring ist aus Nylon. Für Anwendungen, die andere Dichtungsmaterialien als Nitril erfordern, wenden Sie sich bitte an ROSS Controls, um spezielle Materialoptionen zu besprechen.

F: Wie viel wiegt der MD4-Filter mit verschiedenen Behälteroptionen?

A: Mit dem Polycarbonat- oder Standard-Aluminiumbehälter wiegt der MD4-Koaleszenzfilter ca. 0,97 kg. Mit dem verlängerten Aluminiumbehälter erhöht sich das Gewicht auf ca. 1,05 kg. Diese Gewichtsangaben beziehen sich nur auf die Filtereinheit; bei den modularen FRL-Baugruppen kommen Regler und Öler hinzu.

Installations- und Wartungsrichtlinien

• Die Installation erfolgt senkrecht mit dem Becken nach unten. Die MD4-Serie erfordert aufgrund der höheren Kondensatmengen, die bei den größeren Durchflussraten und Anschlussgrößen entstehen, eine korrekte Ausrichtung für die Schwerkraftentwässerung.
• Bei Modellen mit automatischer Kondensatabführung muss am Filtereinlass ein Mindestsystemdruck von 30 psig (2 bar) sichergestellt werden, um eine zuverlässige Aktivierung der automatischen Kondensatabführung zu gewährleisten. Achten Sie beim ersten Start auf Kondensatansammlungen, um die Funktionsfähigkeit der Kondensatabführung zu überprüfen.
• Um feste Partikelverunreinigungen zu entfernen, die das Koaleszenzelement vorzeitig belasten würden, ist vor dem MD4-Koaleszenzfilter eine 5-Mikron- oder 40-Mikron-Vorfiltration durchzuführen.
• Bei modularen FRL-Baugruppen verwenden Sie ROSS MD4-Kupplungssätze und Anschlussblöcke und achten Sie auf das vorgeschriebene Anzugsmoment der Schrauben. Bei den höheren Durchflussraten, die vom MD4-System erreicht werden, tritt Leckage durch zu schwach angezogene Kupplungen vermehrt auf.
• Überwachen Sie das Differenzdruckmessgerät während der Inbetriebnahme, um das Wechselintervall des Heizelements zu ermitteln. In Systemen mit hohem Durchfluss ist die Strömungsgeschwindigkeit durch das Heizelement höher, was in verunreinigten Umgebungen zu einer schnelleren Belastung des Heizelements führen kann.
• Bei Installationen mit verlängertem Filterbecken ist zu prüfen, ob die zusätzliche Beckenlänge nicht mit Hindernissen auf Bodenebene, Wartungszugangsklappen oder angrenzenden Rohrleitungen unterhalb der Filterbaugruppe kollidiert.
• Bei der Auswahl des Differenzialmessgeräts für Reed-Schalter zur SPS-Integration muss vor der Verdrahtung sichergestellt werden, dass die Nennspannung und der Nennstrom des Schalters mit den Spezifikationen des digitalen Eingangsmoduls der SPS übereinstimmen.
• Vor Wartungsarbeiten am Filterelement oder am Behälter muss der Filter drucklos gemacht und von der Druckluftversorgung getrennt werden. Die Metallbehältermodelle weisen aufgrund ihrer höheren Druckfestigkeit eine größere gespeicherte Energie auf als kleinere Baureihen; vor dem Öffnen muss daher unbedingt Druckfreiheit sichergestellt werden.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 (1-800-GET-ROSS) oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Technischer Kundendienst ist unter 1-888-TEK-ROSS für anwendungstechnische Unterstützung und die Identifizierung von Ersatzteilen erreichbar.

Katalog herunterladen: https://www.rosscontrols.com/en/series/83-md4-series
