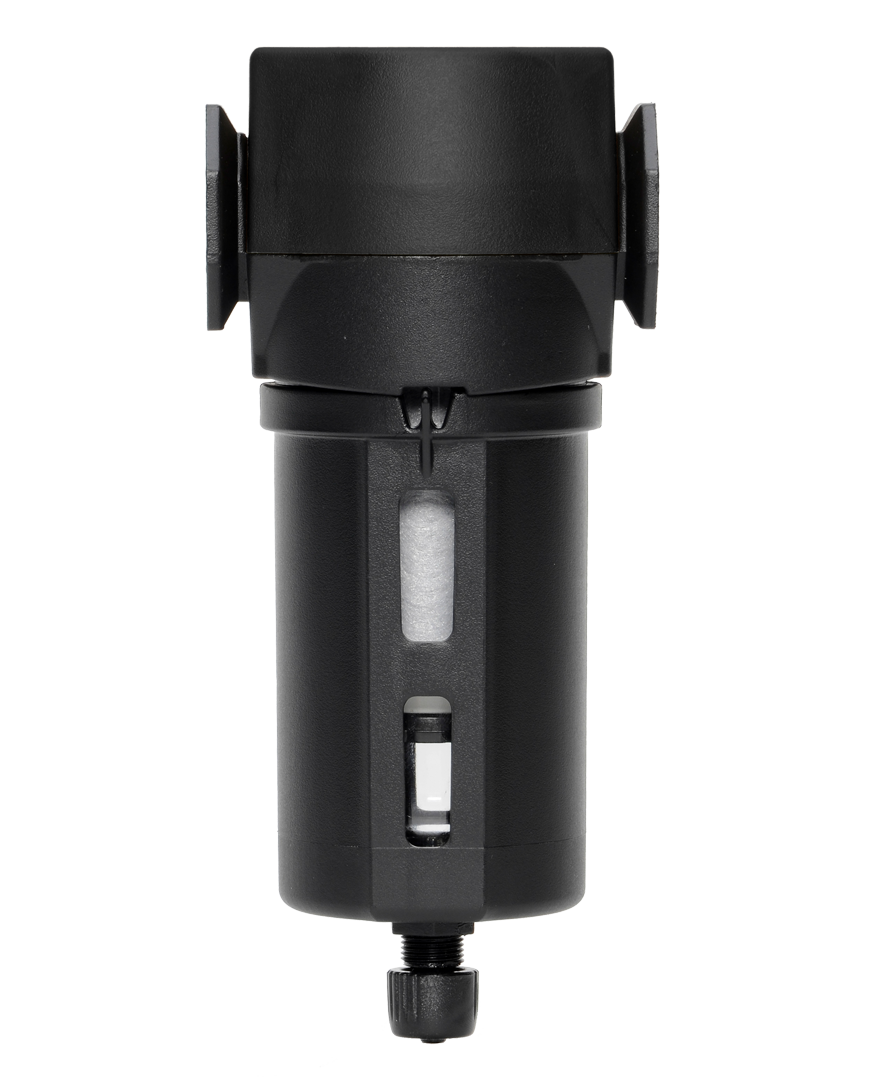

MD3-Baureihe G1/4 bis G1/2; Durchfluss bis 3.540 l/min

Produktübersicht

Die Adsorptionsfilter der ROSS Controls MD3-Serie sind speziell entwickelte Öldampf-Entfernungsanlagen, die als letzte Stufe der Druckluftreinigung in Anwendungen dienen, in denen herkömmliche Partikel- und Koaleszenzfiltration nicht ausreicht. Mithilfe von Aktivkohleelementen entfernen diese Filter Öl- und Kohlenwasserstoffdämpfe, Gerüche und Verunreinigungen aus Druckluftleitungen, die von Koaleszenzfiltern nicht erfasst werden können. So entsteht nahezu öl- und kohlenwasserstofffreie Druckluft, wie sie in Branchen wie der Lebensmittelverarbeitung, der Elektronik, der Pharmaindustrie und der Messtechnik gefordert wird.

Der Adsorptionsfilter MD3 ist mit Anschlussgrößen von 1/4", 3/8" und 1/2" in NPT- oder BSPP(G)-Gewindeausführung erhältlich und bietet eine maximale Durchflusskapazität von 125 scfm (3.540 l/min). Drei Behältervarianten stehen zur Auswahl: Polycarbonat, Metall (Aluminium) und ein verlängerter Metallbehälter. Die verlängerte Variante ermöglicht durch die Aufnahme einer Adsorptionspatrone mit höherer Kapazität einen bis zu 50 % höheren Luftdurchsatz. Alle Varianten des MD3-Adsorptionsfilters verfügen standardmäßig über einen Aluminiumbehälter (Metallausführung) und erfordern eine manuelle Entleerung.

Als dritte Stufe der Filtrationssequenz des ROSS Controls-Reinluftsystems muss dem MD3-Adsorptionsfilter stets ein Standard-Partikelfilter (5 µm) und ein Koaleszenzfilter (0,3 µm oder 0,01 µm) vorgeschaltet sein. Diese dreistufige Anordnung bildet die Grundlage des ROSS Controls-Reinluftsystems MD3, das eine Abluftqualität mit einem Restölgehalt von maximal 0,01 mg/m³ gewährleistet und damit strengste Anforderungen an die Druckluftreinheit erfüllt.

Die Adsorptionsfilterserie ROSS MD3 ist modular mit der gesamten Produktfamilie ROSS MD3 FRL kompatibel, einschließlich Partikelfiltern, Koaleszenzfiltern und Reglern. Dank dieser modularen Architektur können Konstrukteure kompakte, platzsparende Luftaufbereitungsanlagen aus einer einzigen Produktfamilie konfigurieren, ohne dass externe Rohrleitungsverbindungen zwischen den einzelnen Stufen erforderlich sind.

Wichtigste technische Merkmale

• Adsorptionselement mit Aktivkohle - Die Kartusche enthält Aktivkohle zur Adsorption von Kohlenwasserstoffdämpfen, Ölnebel-Aerosolen und Gerüchen von Alkoholen, Estern und Ketonen, die die vorgelagerte Koaleszenzfiltration passieren, wodurch praktisch öl- und kohlenwasserstofffreie Luft geliefert wird.
• Drei Schüsseloptionen – Polycarbonat (5,1 oz/151 ml), Metall-Aluminium (6 oz/177 ml) und verlängerte Metall-Aluminium (10 oz/295 ml) Schüsseln, die unterschiedlichen Anforderungen an Druck, Temperatur und Durchflusskapazität gerecht werden.
• Verlängerter Behälter für höheren Durchfluss - Der optionale verlängerte Aluminiumbehälter bietet Platz für eine Adsorptionskartusche mit höherer Kapazität und ermöglicht so einen bis zu 50 Prozent höheren Luftdurchsatz durch den Filter, ohne dass die Anschlussgröße vergrößert werden muss.
• Anschlussgrößen 1/4 bis 1/2 - Erhältlich in den Anschlussgrößen 1/4, 3/8 und 1/2 Zoll mit NPT (NPTF)- oder BSPP (G)-Gewinde, wodurch die gängigsten Druckluftsystemkonfigurationen im MD3-Durchflussbereich abgedeckt werden.
• Kompatibel mit modularen Baugruppen – Konzipiert für die direkte Verbindung mit anderen ROSS MD3 FRL-Komponenten der gleichen Serie ohne Rohrverschraubungen, wodurch kompakte Filter-Koaleszenz-Adsorptions-Regler-Baugruppen in einem einzigen modularen Stapel möglich sind.
• Option für einen Hochdruck-Metallbehälter - Die Option mit Aluminiumbehälter unterstützt Eingangsdrücke bis zu 250 psig (17 bar) mit manuellem Ablass und erweitert so die Anwendbarkeit auf Hochdruck-Druckluftsysteme über die Grenze von 150 psig des Polycarbonatbehälters hinaus.
• Konfigurierbare Kappenfarbe - Die Kappe des Filterbehälters ist in Gold, Grau, Gelb, Rot und Blau erhältlich, um innerhalb mehrstufiger Luftaufbereitungssysteme die Filterstufe, den Filtermedientyp oder den Wartungsplan visuell zu kennzeichnen.
• Manuelle Kondensatabführung Standard – Die manuelle Kondensatabführung ist bei allen Adsorptionsfiltermodellen Standard. Das Adsorptionselement erzeugt keine nennenswerten Mengen an flüssigem Kondensat, sodass eine automatische Kondensatabführung für diese Filterstufe nicht erforderlich ist.
• Ersatzfilterelemente erhältlich - Vor Ort austauschbare Aktivkohlepatronen (R-A60F-29E9 für Standardbehälter, R-A60F-32E9 für verlängerte Behälter) ermöglichen den Austausch des Filterelements, ohne den Filterkörper austauschen zu müssen.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Lebensmittel- und Getränkeverarbeitung

• Direkter Kontakt mit Druckluft in Lebensmittelverpackungs-, Abfüll- und Dosieranlagen, wo bereits Spuren von Öl oder Kohlenwasserstoffdämpfen das Produkt verunreinigen und gegen Lebensmittelsicherheitsvorschriften verstoßen würden. Der Adsorptionsfilter MD3 reduziert Restöl auf unter 0,01 mg/m³ und erfüllt damit die Anforderungen an lebensmittelkonforme Druckluft.
• Pneumatische Förderbänder und produktberührende Luftdüsen in Bäckerei-, Süßwaren-, Fleisch- und Molkereiverarbeitungslinien, wo die Adsorption von Aktivkohle die Gerüche und geschmacksverändernden Kohlenwasserstoffe beseitigt, die Koaleszenzfilter nicht auffangen können.
• Blasform-, Etikettier- und Abfüllprozesse in der Getränkeherstellung, bei denen die Produktkontaktluft frei von Schmierstoffrückständen aus Kompressorsystemen sein muss.

Pharmazeutische und Life-Sciences-Produktion

• Instrumenten- und Prozessluft werden in der pharmazeutischen Tablettenbeschichtung, Pulvermischung und Reinraumautomatisierung eingesetzt, wo die von der FDA vorgeschriebenen Luftqualitätsstandards jegliche nachweisbare Ölverunreinigung verbieten. Der Adsorptionsfilter MD3 stellt die letzte Stufe der Kohlenwasserstoffentfernung dar, die für die Ölreinheitsklasse 1 gemäß ISO 8573-1 erforderlich ist.
• Sterile Abfüllanlagen, Lyophilisationsanlagen und Anlagen zur biologischen Aufbereitung, bei denen Druckluft mit der Verpackung des Arzneimittels, den Behälterverschlüssen oder den pharmazeutischen Wirkstoffen in Kontakt kommt.
• Laborgasverteiler und Zuleitungen für Analysegeräte, bei denen eine Kohlenwasserstoffverunreinigung durch Kompressoröl die Messgenauigkeit beeinträchtigen oder die Reagenzienchemie verfälschen würde.

Elektronik- und Halbleiterfertigung

• Bei der Waferhandhabung, der Leiterplattenbestückung und der Automatisierung der Bauteilplatzierung würden sich Kohlenwasserstoffdämpfe aus Druckluftsystemen auf Halbleiteroberflächen ablagern und zu Fehlern bei Feinstrukturlöt-, Drahtbond- und Fotolithografieprozessen führen.
• Pneumatische Betätigungssysteme in Reinräumen, bei denen die Luftqualitätsklassifizierung (ISO 14644) eine null nachweisbare Kohlenwasserstoffverunreinigung durch pneumatische Komponenten erfordert.
• Prüf- und Inspektionsgeräte für Elektronik, bei denen Öldämpfe in der Instrumentenluft optische Linsen beschichten, Referenzflächen verunreinigen und zu Messabweichungen führen würden.

Instrumentierung und Prozesssteuerung

• Instrumentenluftversorgung für Stellungsregler, I/P-Wandler und pneumatische Prozessregler, bei denen Kohlenwasserstoffverunreinigungen die Instrumentenmembranen verschmutzen, die Blendenplatten korrodieren und in empfindlichen Regelkreisen zu Signalabweichungen führen würden.
• Farbspritzsysteme, Präzisionsbeschichtungskabinen und Klebstoffauftragsgeräte, bei denen Ölverunreinigungen im Luftstrom zu Haftungsfehlern, Oberflächenfehlern und Produktausschuss führen.
• Atemluftversorgungsstationen in industriellen Umgebungen, in denen Arbeiter Druckluft zum Atemschutz verwenden, die eine Entfernung von Kohlenwasserstoffdämpfen erfordern, um die Luftqualitätsstandards von OSHA und NIOSH zu erfüllen.

Automobil- und Präzisionsfertigung

• Lackierkabinen und Endbearbeitungslinien in der Automobilfertigung, wo die Druckluft für die Zerstäubung frei von Ölverunreinigungen sein muss, die zu Fischaugenfehlern, Haftungsproblemen und Ablösungen der Beschichtung führen würden.
• Anwendungen in der Präzisionsbearbeitung und Messtechnik, bei denen Luftmessgeräte und luftgelagerte Spindeln ölfreie Luft benötigen, um die Maßgenauigkeit zu gewährleisten und eine Spindelverschmutzung zu verhindern.
• Drehmomentwerkzeuge und pneumatische Aktuatoren für die Montage empfindlicher optischer, medizinischer oder Luft- und Raumfahrtkomponenten im Reinraum, wo die Verschleppung von Schmierstoffen verboten ist.

Allgemeine industrielle Luftaufbereitung

• Druckluftaufbereitung vor Präzisionsreglern, Proportionalventilen und servopneumatischen Positioniersystemen, wo saubere, ölfreie Druckluft für eine gleichbleibende Ventilfunktion und eine verlängerte Dichtungslebensdauer erforderlich ist.
• Eine dritte Filtrationsstufe in Druckluftverteilungssystemen wird an den Verbrauchsstellen eingesetzt, an denen strenge Anforderungen an die Luftqualität gestellt werden. Sie ist nach einem Partikelfilter und einem Koaleszenzfilter installiert, um einen maximalen Schutz zu gewährleisten.

Bestellung und Konfiguration der Modellnummer

Die Modellnummer des MD3-Adsorptionsfilters wird durch Auswahl von Behältergröße, Rohrgröße und Kappenfarbe konfiguriert. Verwenden Sie die unten stehenden Optionen, um die Modellnummer zu erstellen.

Für BSPP (G)-Gewinde verwenden Sie die Rohrgrößencodes B (1/4), C (3/8) oder D (1/2) anstelle der NPTF-Codes.

Die verlängerte Metallschüssel (50E) bietet Platz für das Heizelement R-A60F-32E9, das einen bis zu 50 Prozent höheren Luftdurchsatz als das Standard-Heizelement R-A60F-29E9 ermöglicht.

Einem Adsorptionsfilter muss stets ein 5-Mikron-Partikelfilter und ein Koaleszenzfilter (0,3 Mikron oder 0,01 Mikron) vorgeschaltet sein, um das Aktivkohleelement zu schützen und eine optimale Öldampfentfernung zu gewährleisten.

Die Farbkennzeichnung der Kappen ermöglicht die visuelle Unterscheidung der Filterstufen in Mehrkomponenten-Baugruppen: Gold ist die gängigste Standardfarbe.

Verwandte Produkte und Zubehör

• MD3-Reinluftpaket (Serie 87) – Komplettes dreistufiges Reinluftfiltersystem bestehend aus Partikelfilter, Koaleszenzfilter und Adsorptionsfilter in modularer MD3-Konfiguration. https://www.rosscontrols.com/en/series/87-md3-series
• Adsorptionsfilter der Serie MD4 (Serie 86) – Hochleistungs-Adsorptionsfilter im MD4-Gehäuse für Anschlussgrößen von 3/8 bis 3/4 Zoll mit einem Durchfluss bis zu 165 scfm. https://www.rosscontrols.com/en/series/86-md4-series
• MD3-Reinluftpaket (Serie 87) – Vormontiertes dreistufiges Reinluftfilterpaket mit MD3-Komponenten für Druckluft mit einem Restölgehalt von 0,01 mg/m³. https://www.rosscontrols.com/en/series/87-md3-series
• Adsorptionsfilterelemente MD3 und MD4 – Aktivkohle-Ersatzpatronen für die Adsorptionsfilter MD3 und MD4 in Standard- und verlängerter Ausführung. https://www.rosscontrols.com/en/series/2012-adsorbing-filter-element
• Schalldämpfer und Abgasabscheider (Serie 89) – Inline-Abscheider und Abgasabscheider aus Sinterbronze zur Geräuschreduzierung und Ölabscheidung in Druckluftabluftsystemen. https://www.rosscontrols.com/en/series/89-silencers-reclassifiers

Häufig gestellte Fragen (FAQ)

F: Welche Verunreinigungen entfernt der MD3-Adsorptionsfilter?

A: Der MD3-Adsorptionsfilter nutzt ein Aktivkohleelement zur Entfernung von Öldämpfen, Kohlenwasserstoffdämpfen und Gerüchen aus Druckluft, einschließlich Verunreinigungen durch Alkohole, Ester und Ketone. Er filtert gasförmige und dampfförmige Kohlenwasserstoffe heraus, die die vorgelagerte Koaleszenzfiltration in Aerosol- oder Flüssigform passieren.

F: Warum muss einem Adsorptionsfilter immer ein Partikelfilter und ein Koaleszenzfilter vorgeschaltet sein?

A: Flüssige Öltröpfchen, Wassertröpfchen und feste Partikel sättigen das Aktivkohleelement und führen zu dessen vorzeitiger Erschöpfung. Ein 5-Mikron-Partikelfilter entfernt feste Verunreinigungen und Wasser, während ein Koaleszenzfilter (0,3 oder 0,01 Mikron) Ölnebel und -aerosole abscheidet. Diese vorgelagerten Filterstufen schützen das Adsorptionselement und verlängern seine Lebensdauer deutlich.

F: Welche Luftqualität wird durch das MD3 Clean Air Package erreicht?

A: Die dreistufige Anordnung eines 5-Mikron-Partikelfilters, eines 0,01-Mikron-Koaleszenzfilters und eines MD3-Adsorptionsfilters liefert Abluft mit einem Restölgehalt von höchstens 0,01 mg/m³, was der Ölreinheit ISO 8573-1 Klasse 1 entspricht und für Anwendungen im Lebensmittel-, Pharma- und Elektronikbereich geeignet ist.

F: Was ist der maximale Betriebsdruck für den Adsorptionsfilter MD3?

A: Die Ausführung mit Polycarbonat-Behälter ist für Eingangsdrücke von 0 bis 150 psig (0 bis 10 bar) ausgelegt. Die Ausführungen mit Aluminium-Behälter und verlängertem Aluminium-Behälter sind für Drücke bis zu 250 psig (17 bar) mit manueller Entleerung geeignet. Alle Ausführungen verwenden ausschließlich die manuelle Entleerung.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Der Standard-Adsorptionsfilter MD3 unterstützt mit Standardbehälter und -element einen Luftdurchsatz von bis zu 125 scfm (3.540 l/min). Der verlängerte Metallbehälter mit R-A60F-32E9-Element ermöglicht einen bis zu 50 Prozent höheren Luftdurchsatz und erhöht so die effektive Kapazität, ohne dass die Anschlussgröße verändert werden muss.

F: Woran erkenne ich, wann das Adsorptionselement ausgetauscht werden muss?

A: Aktivkohlefilterelemente verfügen über keine Differenzdruckanzeige, da sie den Durchfluss erst bei nahezu vollständiger Erschöpfung einschränken. Der Austausch der Elemente sollte anhand des verarbeiteten Luftvolumens, der Kohlenwasserstoffkonzentration in der Zuluft und der vom Hersteller empfohlenen Wartungsintervalle erfolgen. Ein vorgeschalteter Koaleszenzfilter mit Differenzdruckmessgerät hilft sicherzustellen, dass das Adsorptionselement ordnungsgemäß vorgefilterte Luft erhält.

F: Welche Anschlussgrößen sind für den Adsorptionsfilter MD3 verfügbar?

A: Die Anschlussgrößen sind 1/4 Zoll, 3/8 Zoll und 1/2 Zoll im NPT-Gewinde (NPTF). BSPP-Gewindeversionen (G) sind ebenfalls in denselben drei Größen erhältlich.

F: Kann der MD3-Adsorptionsfilter als eigenständige Einheit verwendet werden?

A: Nein. ROSS Controls schreibt vor, dass dem Adsorptionsfilter stets ein Partikelfilter und ein Koaleszenzfilter vorgeschaltet sein müssen. Wird der Adsorptionsfilter ohne vorgeschaltete Filterung verwendet, erschöpft sich das Aktivkohleelement schnell und die angestrebten Luftreinheitswerte werden nicht erreicht.

F: Welche Ersatzteile sind erhältlich?

A: Modell R-A60F-29E9 passt sowohl in die Polycarbonat- als auch in die Standard-Metallschüssel. Modell R-A60F-32E9 passt in die verlängerte Metallschüssel und bietet ein größeres Fassungsvermögen. Beide verfügen über Heizelemente aus Borosilikatglasfaser mit Aktivkohle.

F: Welcher Temperaturbereich ist für den Adsorptionsfilter MD3 geeignet?

A: Die Version mit Polycarbonat-Schüssel ist für einen Temperaturbereich von 4 bis 52 °C (40 bis 125 °F) ausgelegt. Die Versionen mit Metallschüssel (Aluminium) und verlängerter Metallschüssel sind für einen Temperaturbereich von 4 bis 80 °C (40 bis 175 °F) geeignet. Die Mindesttemperatur von 4 °C (40 °F) gilt für alle Schüsseltypen, um das Einfrieren von Kondenswasser im Heizelement zu verhindern.

F: Worin unterscheiden sich die Adsorptionsfilter der MD3-Serie von denen der MD4-Serie?

A: Die MD3-Serie umfasst Anschlussgrößen von 1/4, 3/8 und 1/2 Zoll mit einem maximalen Durchfluss von bis zu 125 scfm und verfügt über ein Gehäuse aus Zinkdruckguss. Die MD4-Serie umfasst Anschlussgrößen von 3/8, 1/2 und 3/4 Zoll mit einem maximalen Durchfluss von bis zu 165 scfm und eignet sich für Anwendungen mit höherem Durchflussbedarf. Beide Serien nutzen die gleiche Aktivkohle-Adsorptionstechnologie.

F: Ist der Adsorptionsfilter MD3 mit BSPP-Gewinde für metrische Installationen erhältlich?

A: Ja. BSPP (G) Gewindeversionen sind in den Ausführungen 1/4 G, 3/8 G und 1/2 G erhältlich, wobei die Rohrgrößencodes B, C bzw. D in der Modellnummer verwendet werden.

F: Was bewirkt die Option „Kappenfarbe“?

A: Der Filterdeckel ist in Gold, Grau, Gelb, Rot und Blau erhältlich. Diese Farben dienen der visuellen Kennzeichnung verschiedener Filterstufen oder -typen innerhalb einer mehrstufigen Luftaufbereitungsanlage und helfen Wartungstechnikern, schnell zu erkennen, welche Einheit das Adsorptionselement und welche die Partikel- oder Koaleszenzstufe enthält.

F: Benötigt der MD3-Adsorptionsfilter ein Schmiermittel in der Druckluftversorgung?

A: Nein. Der Adsorptionsfilter ist speziell dafür ausgelegt, Öl aus der Druckluft zu entfernen. Würde man geschmierte Druckluft in einen Adsorptionsfilter einleiten, würde das Aktivkohleelement vorzeitig ermüden und die Funktion des Filters zunichtemachen.

Installations- und Wartungsrichtlinien

• Installieren Sie den MD3-Adsorptionsfilter stets als dritte und letzte Stufe einer dreistufigen Filtrationssequenz: zuerst den 5-µm-Partikelfilter, dann den 0,3-µm- oder 0,01-µm-Koaleszenzfilter und schließlich den Adsorptionsfilter. Installieren Sie den Adsorptionsfilter niemals als erste oder einzige Filterstufe.
• Für optimale Leistung montieren Sie den Filter senkrecht mit dem Behälter nach unten. Der Filter kann in beliebiger Ausrichtung in die modulare Baugruppe eingebaut werden, die Ausrichtung mit dem Behälter nach unten erleichtert jedoch das manuelle Entleeren, falls Flüssigkeit in diesen Bereich gelangt.
• Stellen Sie sicher, dass die Einlassluftstromrichtung mit dem Pfeil oder der Strömungsrichtungsmarkierung auf dem Filtergehäuse übereinstimmt. Eine umgekehrte Strömung umgeht das Filterelement oder verringert die Filterleistung.
• Der für den gewählten Behältertyp zulässige Einlassdruck darf nicht überschritten werden: 150 psig für Polycarbonat-Behälter, 250 psig für Aluminium-Metallbehälter.
• Die Druckluftzufuhr darf nicht vor dem Adsorptionsfilter geschmiert werden. Schmiergeräte müssen nach der gesamten Filteranlage installiert werden.
• Vor dem Öffnen der Trommel zum Austausch des Heizelements muss das System vollständig drucklos gemacht werden. Der Trommel-Haltering ist mit einem Bajonettverschluss mit Vierteldrehung gesichert; die Vorgehensweise zum Ausbau der Trommel ist im Servicehandbuch beschrieben.
• Tauschen Sie das Adsorptionselement planmäßig oder bei Nachweis einer Kohlenwasserstoffbelastung durch Abluftmessungen aus. Warten Sie nicht auf einen Druckabfall am Element als primären Indikator für den Austausch.
• Beim Zusammenbau des Adsorptionsfilters MD3 in einer Modulbaugruppe ist darauf zu achten, dass die Dichtungsnippel und Zugstangen zwischen den Einheiten gemäß der Montageanleitung ordnungsgemäß installiert und angezogen sind.
• Bei Systemen, in denen die Ansaugluft einen hohen Anteil an Kompressorölverunreinigungen aufweist, sollte zur Verlängerung der Lebensdauer des Adsorptionselements ein 0,01-Mikron-Koaleszenzfilter vor dem Adsorptionsfilter anstelle eines 0,3-Mikron-Filters in Betracht gezogen werden.
• Nach dem Austausch des Filterelements sollte Druckluft mindestens fünf Minuten lang durch den Filter geleitet werden, bevor die gefilterte Luft empfindlichen nachgeschalteten Geräten zugeführt wird, damit eventuell vorhandene Aktivkohlepartikel über den Abfluss ausgespült werden können.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter +1-248-764-1800 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Vollständige technische Daten, Maßzeichnungen und Spezifikationen für Ersatzteile finden Sie auf der Produktseite der ROSS Controls MD3-Serie oder kontaktieren Sie ROSS Controls unter (800) 438-7677.
