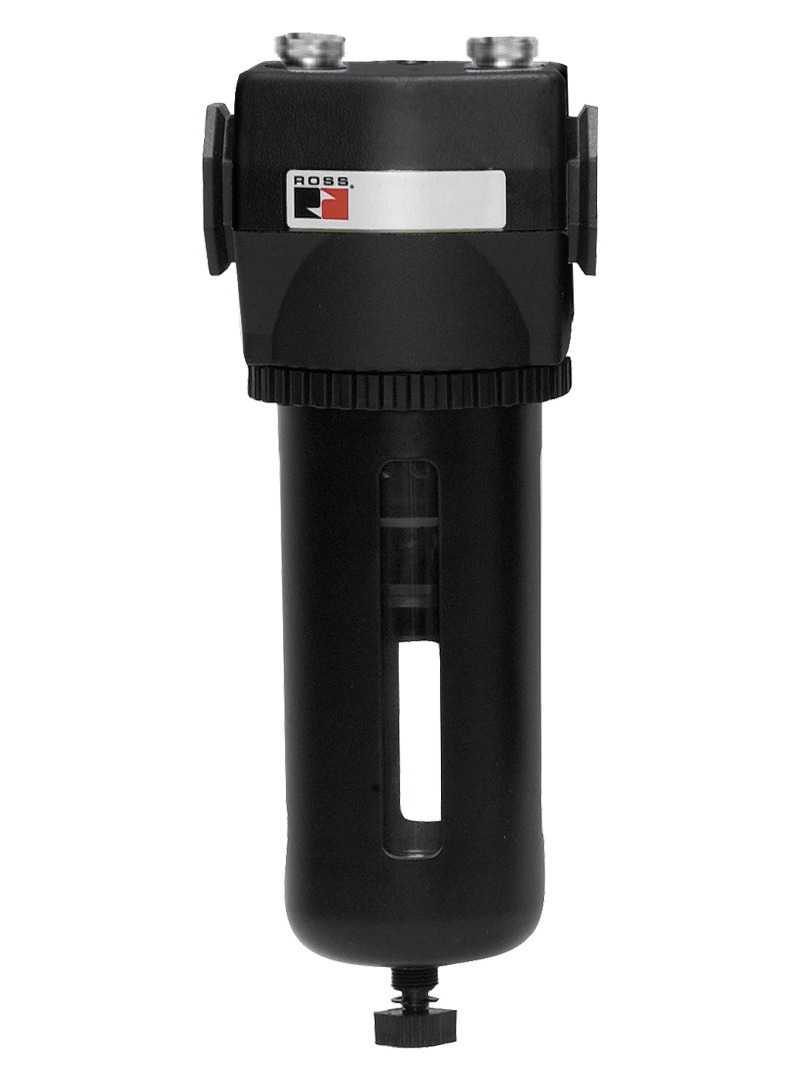

MD4-Baureihe G1/4 bis G3/4; Durchfluss bis 4.673 l/min

Produktübersicht

Die Adsorptionsfilter der ROSS Controls MD4-Serie sind die Hochleistungsversion der MD3-Adsorptionsfilterfamilie und bieten Öldampfabscheidung für Druckluftsysteme mit Anschlussgrößen von 1/4 bis 3/4 Zoll und maximalen Durchflussraten bis zu 165 scfm (4.673 l/min). Mithilfe von Aktivkohlepatronen entfernen diese Filter Öldämpfe, Kohlenwasserstoffdämpfe und Gerüche aus der Druckluft, die durch vorgelagerte Koaleszenzfiltration nicht erfasst werden können. So wird Druckluft bereitgestellt, die höchsten Reinheitsstandards für die Lebensmittelverarbeitung, die pharmazeutische Industrie, die Elektronikproduktion und die Präzisionsinstrumentierung entspricht.

Der Adsorptionsfilter MD4 ist mit drei Behälterkonfigurationen erhältlich: Polycarbonat mit Stahlsplitterschutz (270 ml), Aluminium (270 ml) und Aluminium mit verlängertem Behälter (450 ml). Die Version mit verlängertem Behälter bietet Platz für eine größere Aktivkohlepatrone und ermöglicht so eine bis zu 50 % höhere Durchflusskapazität. Daher ist der MD4 Extended die bevorzugte Wahl für Produktionsumgebungen mit hohem Durchsatz, in denen eine Durchflussbegrenzung in der Adsorptionsstufe die Systemleistung beeinträchtigen würde. Sowohl ein interner Schwimmerablauf als auch ein manueller Ablauf sind verfügbar, wobei der manuelle Ablauf für die Adsorptionsfilterstufe Standard ist.

Als dritte Stufe der Filtrationssequenz des MD4-Reinluftsystems von ROSS Controls ist der MD4-Adsorptionsfilter nachgeschaltet zu einem 5-µm-Partikelfilter und einem Koaleszenzfilter angeordnet. Diese dreistufige Kombination erzeugt Abluft mit einem Restölgehalt von maximal 0,01 mg/m³, womit die Anforderungen der Ölreinheitsklasse 1 gemäß ISO 8573-1 erfüllt werden. Der MD4-Adsorptionsfilter ist modular mit der gesamten ROSS MD4 FRL-Produktfamilie kompatibel und lässt sich ohne externe Rohrverbindungen direkt in die Rohrleitung integrieren.

Für Anwendungen, die einen besonders großen Behälter zur Bewältigung hoher Feuchtigkeitsbelastungen erfordern oder bei denen verlängerte Wartungsintervalle gewünscht sind, bietet der verlängerte Metallbehälter MD4 mit einem Fassungsvermögen von 450 ml (15 oz) eine erhöhte Flüssigkeitsrückhaltung und ermöglicht den Zugriff auf die verlängerte Ersatzkartusche R-A115-118E9. Dies führt zu weniger Wartungseinsätzen und geringeren Gesamtbetriebskosten in Produktionsumgebungen mit hohem Bedarf.

Wichtigste technische Merkmale

• Adsorptionselement mit Aktivkohle - Die Aktivkohlepatrone mit Borosilikatglasfaserkonstruktion entfernt Öldämpfe, Kohlenwasserstoffdämpfe und Gerüche aus Alkoholen, Estern und Ketonen, die vorgelagerte Koaleszenzfiltrationsstufen durchlaufen.
• Höhere Durchflusskapazität als MD3 - Anschlussgrößen bis zu 3/4 Zoll und ein maximaler Durchfluss von bis zu 165 scfm (4.673 l/min) machen die MD4 im Vergleich zur MD3-Serie mit 125 scfm für größere Druckluftsysteme und Produktionslinien mit höherem Durchsatz geeignet.
• Drei Schüsseloptionen – Polycarbonat mit Stahlsplitterschutz (9 oz/270 ml), Metall-Aluminium (9 oz/270 ml) und verlängerte Aluminiumschüssel (15 oz/450 ml) – für unterschiedliche Anforderungen an Druck, Temperatur und Fassungsvermögen.
• Verlängerter Behälter für 50 % mehr Durchfluss - Der verlängerte Aluminiumbehälter bietet Platz für die Hochleistungskartusche R-A115-118E9 und ermöglicht so einen bis zu 50 Prozent höheren Luftdurchsatz in der Adsorptionsstufe im Vergleich zum Standardbehälter mit 9 Unzen Fassungsvermögen, ohne dass die Anschlussgröße verändert werden muss.
• Anschlussgrößen 3/8 bis 3/4 - Erhältlich in den Anschlussgrößen 3/8, 1/2 und 3/4 Zoll mit NPT (NPTF)- oder BSPP (G)-Gewinde, geeignet für Druckluftsysteme mit hohem Durchfluss, bei denen die MD3-Serie zu klein wäre.
• Kompatibel mit modularen Baugruppen – Konzipiert für den direkten Anschluss an andere ROSS MD4 FRL-Komponenten ohne externe Rohrverschraubungen, wodurch kompakte mehrstufige Filterbaugruppen einschließlich Partikelfilter, Koaleszenzfilter, Adsorptionsfilter und Regler möglich sind.
• Option Hochdruck-Metallbehälter - Der Metall-Aluminium-Behälter unterstützt Eingangsdrücke bis zu 200 psig (14 bar) mit manuellem Ablass und bietet somit eine Abdeckung für Hochdruck-Druckluftverteiler und Hochdruck-Leitungsdrucksysteme.
• Konfigurierbare Kappenfarbe - Die Kappe des Filterbehälters ist in Gold, Grau, Gelb, Rot und Blau erhältlich, um den Filterstufentyp innerhalb von Mehrkomponenten-Luftaufbereitungsanlagen visuell zu kennzeichnen.
• Ersatzfilterelemente erhältlich - Vor Ort austauschbare Aktivkohlepatronen (R-A115-117E9 für Standardbehälter, R-A115-118E9 für verlängerte Behälter) ermöglichen den Elementwechsel, ohne den Filterkörper austauschen oder benachbarte Komponenten beeinträchtigen zu müssen.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Lebensmittel- und Getränkeverarbeitung

• Druckluft mit hohem Durchfluss und direktem Kontakt wird in Lebensmittelverpackungs-, Abfüll- und Fördersystemen eingesetzt, wo Öl- oder Kohlenwasserstoffdämpfe das Produkt verunreinigen, Fehlgeschmäcker oder -gerüche verursachen und gegen Lebensmittelsicherheitsvorschriften verstoßen würden. Die MD4-Option mit verlängertem Behälter eignet sich für Anlagen mit hohem Durchsatz, die mehr als 125 scfm benötigen.
• Pneumatische Aktuatoren und Luftdüsen in der Fleisch-, Geflügel- und Milchverarbeitung, wo größere Anschlussgrößen (1/2 und 3/4 Zoll) einen ausreichenden Durchfluss für die Automatisierung der Verpackung mit hohem Durchsatz gewährleisten und gleichzeitig ölfreie Luft in die Produktkontaktzonen leiten.
• Blasformanlagen für Flaschen, Abfüllanlagen für Dosen und Kartonverschließanlagen, bei denen Druckluft Hochgeschwindigkeits-Verpackungsmaschinen aktiviert und mit Produktoberflächen in Kontakt kommt, erfordern sowohl eine hohe Durchflusskapazität als auch ölfreie Luftqualität.

Pharmazeutische und Biowissenschaften

• Großtechnische Tablettenbeschichtungsanlagen, Wirbelschichttrockner und Sprühtrocknungssysteme in der pharmazeutischen Produktion, bei denen kontinuierlich große Mengen an Instrumentenluft ohne Kohlenwasserstoffverunreinigung zugeführt werden müssen, die die Produktidentität oder die FDA-Konformität beeinträchtigen würde.
• Sterile Abfüll- und aseptische Verpackungsvorgänge, bei denen der Druckluftdurchfluss die Kapazität der Filter der Serie MD3 übersteigt und bei denen die Ölreinheit gemäß ISO 8573-1 Klasse 1 durch die Produktspezifikationen vorgeschrieben ist.
• Herstellungsverfahren für pharmazeutische Wirkstoffe im kontinuierlichen Bioreaktorbetrieb, bei denen die Druckluft für pneumatische Ventile, Rührwerke und Transfersysteme während längerer Produktionskampagnen ölfrei gehalten werden muss.

Elektronik und Halbleiter

• Herstellung von großformatigen Displaypanels, Beschichtungsanlagen für Flachbildschirme und großflächige Halbleiterbeschichtungssysteme, bei denen ölfreie Druckluft mit hohem Durchfluss für pneumatische Materialhandhabung, Substrattransport und Präzisionspositionierungssysteme benötigt wird.
• SMT-Bestückungslinien für Leiterplatten mit hochdichten pneumatischen Bestückungssystemen, die dauerhaft hohe Durchflussraten in Kombination mit null Kohlenwasserstoffverunreinigung erfordern, um Lötfehler und Oberflächenverunreinigungen zu vermeiden.
• Reinraum-Umweltkontrollsysteme, bei denen große Druckluftmengen für die Druckbeaufschlagung, Spülung und pneumatische Türbetätigung benötigt werden, die alle die Anforderungen der Reinraum-Luftqualitätsklassifizierung erfüllen müssen.

Automobil- und Oberflächenbehandlung

• Hochleistungs-Automobillackieranlagen und elektrostatische Beschichtungskabinen, bei denen große Lackierpistolen einen kontinuierlichen Zuluftstrom von 3/4 Zoll sauberer, ölfreier Luft für eine gleichmäßige Zerstäubung und Filmqualität über Produktionslinien mit hoher Durchsatzrate benötigen.
• Pulverbeschichtungs-, Anodisierungsvorbehandlungs- und Konversionsbeschichtungsanlagen, bei denen die Druckluft zum Fördern, Mischen und Auftragen von Oberflächenbehandlungen frei von Kohlenwasserstoffen sein muss, die das chemische Bad verunreinigen oder Haftungsfehler der Beschichtung verursachen könnten.
• Bei Verfahren zur Laminierung von Autoglas und zur Verklebung von Windschutzscheiben, bei denen Druckluft zum Klemmen und Pressen verwendet wird, dürfen keine Ölrückstände auf den Glas- oder Klebeflächen hinterlassen werden, da dies eine ordnungsgemäße Klebeverbindung verhindern würde.

Industrielle Fertigung und Montage

• Großformatige Präzisionsbearbeitungszentren, bei denen Luftmessgeräte und luftgelagerte Spindeln eine dauerhafte, ölfreie Druckluftversorgung mit hohem Durchfluss benötigen und bei denen der 3/4-Zoll-Anschluss des MD4 den üblicherweise in Werkzeugmaschineninstallationen verwendeten Verteilerrohrgrößen entspricht.
• Reinräume für die Herstellung von Medizinprodukten, in denen pneumatische Hochleistungssysteme für Formgebung, Montage und Verpackung die Anforderungen an die Luftqualität gemäß ISO-Klasse 5 oder besser während des gesamten Mehrschichtbetriebs erfüllen müssen.
• Bei der Herstellung von Verbundbauteilen für die Luft- und Raumfahrt sowie bei der Beladung von Autoklaven, wo pneumatische Materialförderanlagen ölfreie Luft benötigen, um eine Verunreinigung der nicht ausgehärteten Verbundwerkstoffoberflächen zu verhindern, ist dies von Vorteil.

Allgemeine Vorbereitung für Hochdurchsatzluft

• Zentrale Druckluftverteilungssysteme an den Hauptverteilerpunkten, wo der 3/4 Zoll MD4 Adsorptionsfilter die abschließende Öldampfentfernung vor der Verteilung an mehrere Prozessbereiche gewährleistet.
• Drittstufige Filtration an großen Prozessluftabnahmestellen, wo der Durchflussbedarf 125 scfm übersteigt und wo die MD4-Serie gegenüber der MD3-Serie gewählt wird, um eine Unterdimensionierung der Adsorptionsstufe zu vermeiden.

Bestellung und Konfiguration der Modellnummer

Die Modellnummer des MD4-Adsorptionsfilters wird durch Auswahl von Behältergröße, Rohrgröße und Kappenfarbe konfiguriert. Verwenden Sie die unten stehenden Optionen, um die Modellnummer zusammenzustellen.

Für BSPP (G)-Gewinde verwenden Sie die Rohrgrößencodes C (3/8), D (1/2) oder E (3/4) anstelle der NPTF-Codes.

Die verlängerte Metallschüssel (50E) bietet Platz für das Heizelement R-A115-118E9, das einen bis zu 50 Prozent höheren Luftdurchsatz als das Standard-Heizelement R-A115-117E9 ermöglicht.

Für einen ordnungsgemäßen Betrieb und zum Schutz des Aktivkohleelements muss einem Adsorptionsfilter stets ein 5-Mikron-Partikelfilter und ein Koaleszenzfilter (0,3 Mikron oder 0,01 Mikron) vorgeschaltet sein.

Eine interne Schwimmerablaufoption ist verfügbar; wenden Sie sich an ROSS Controls, um die Konfiguration mit Schwimmerablauf bei MD4-Adsorptionsfiltermodellen zu erfahren.

Die Farbkennzeichnung der Kappen ermöglicht die visuelle Unterscheidung der Filterstufen in Mehrkomponenten-Baugruppen.

Verwandte Produkte und Zubehör

• MD4 Reinluftpaket (Serie 88) – Komplettes dreistufiges Reinluftfiltrationssystem mit MD4-Partikelfilter, Koaleszenzfilter und Adsorptionsfilter für Druckluft mit einer Reinheit von 0,01 mg/m³. https://www.rosscontrols.com/en/series/88-md4-series
• Adsorptionsfilter der Serie MD3 (Serie 85) – Kompakte Adsorptionsfilter für Anschlussgrößen von 1/4 bis 1/2 Zoll und Durchflussmengen bis 125 scfm für Anwendungen mit geringerem Durchfluss. https://www.rosscontrols.com/en/series/85-md3-series
• Adsorptionsfilterelemente MD3 und MD4 – Aktivkohle-Ersatzpatronen für die Adsorptionsfilterkörper MD3 und MD4 in Standard- und verlängerter Ausführung. https://www.rosscontrols.com/en/series/2012-adsorbing-filter-element
• Schalldämpfer und Abgasnachbehandlungsringe (Serie 89) – Inline-Abgasnachbehandlungsringe und Schalldämpfer aus Sinterbronze zur Reduzierung von Abgasgeräuschen und zur Ölabscheidung. https://www.rosscontrols.com/en/series/89-silencers-reclassifiers

Häufig gestellte Fragen (FAQ)

F: Worin unterscheidet sich der MD4-Adsorptionsfilter vom MD3-Adsorptionsfilter?

A: Der MD4 deckt Anschlussgrößen von 3/8, 1/2 und 3/4 Zoll mit einem maximalen Durchfluss von 165 scfm (4.673 l/min) ab, im Vergleich zum MD3, der Anschlüsse von 1/4, 3/8 und 1/2 Zoll mit einem Durchfluss von bis zu 125 scfm (3.540 l/min) abdeckt. Beide nutzen Aktivkohle-Adsorption. Der MD4 ist die richtige Wahl, wenn der Systemdurchfluss die Kapazität des MD3 übersteigt oder wenn 3/4-Zoll-Anschlüsse benötigt werden.

F: Was ist der maximale Betriebsdruck für den Adsorptionsfilter MD4?

A: Die Polycarbonat-Schüssel ist für einen Druck von 0 bis 150 psig (0 bis 10 bar) ausgelegt. Die Ausführungen aus Aluminium und die verlängerte Aluminiumschüssel sind für einen Druck von 0 bis 200 psig (0 bis 14 bar) geeignet. Alle Schüsseltypen verfügen standardmäßig über eine manuelle Entleerung.

F: Warum muss ein Adsorptionsfilter die dritte und letzte Filtrationsstufe sein?

A: Flüssige Öltröpfchen, Wasser und Feststoffe sättigen und zerstören das Aktivkohleelement, wenn sie eindringen. Ein 5-Mikron-Partikelfilter entfernt Feststoffe und Flüssigkeitsreste, ein Koaleszenzfilter entfernt submikronäre Aerosole. Diese vorgelagerten Filterstufen sind unerlässlich, um das Adsorptionselement zu schützen und seine Funktion der Kohlenwasserstoffdampfentfernung sicherzustellen.

F: Welchen Luftreinheitsgrad erreicht das Adsorptionsfiltersystem MD4?

A: Bei Installation als dritte Stufe nach einem 5-Mikron-Partikelfilter und einem 0,01-Mikron-Koaleszenzfilter liefert das MD4 Clean Air Package Abluft mit einem Restölgehalt von höchstens 0,01 mg/m³, was der Ölreinheitsklasse 1 nach ISO 8573-1 entspricht.

F: Welche Ersatzfilterpatronen werden für den Adsorptionsfilter MD4 verwendet?

A: Die Standard-Schüssel (255 ml, Polycarbonat oder Metall) verwendet das Modell R-A115-117E9. Die größere Aluminiumschüssel (440 ml) verwendet das Modell R-A115-118E9, das eine bis zu 50 % höhere Luftdurchsatzkapazität bietet. Beide bestehen aus Borosilikatglasfaser mit Aktivkohle.

F: Wie bestimme ich, wann das Adsorptionselement ausgetauscht werden muss?

A: Im Gegensatz zu Partikelfiltern verursachen Aktivkohlefilterelemente keinen zunehmenden Druckabfall bei fortschreitender Erschöpfung. Die Austauschintervalle sollten sich nach dem durchströmten Luftvolumen, der Kohlenwasserstoffkonzentration am Lufteinlass und den Wartungsempfehlungen des Herstellers richten. Die zuverlässigste Methode zur Bestimmung der Erschöpfung des Filterelements ist die Messung der Abluftqualität mit Kohlenwasserstoff-Dampfanalysatoren.

F: Ist der MD4-Adsorptionsfilter mit BSPP-Gewinde erhältlich?

A: Ja. BSPP (G) Gewindeausführungen sind in den Rohrgrößen 3/8 G (Code C), 1/2 G (Code D) und 3/4 G (Code E) erhältlich.

F: Kann ich den MD4-Adsorptionsfilter als eigenständige Einheit ohne vorgeschaltete Filter verwenden?

A: Nein. ROSS Controls schreibt vor, dass dem Adsorptionsfilter stets ein Partikelfilter und ein Koaleszenzfilter vorgeschaltet sein müssen. Der Betrieb ohne vorgelagerte Filterung führt zu einer schnellen Erschöpfung des Kohleelements, unzureichender Luftreinheit und kann Aktivkohlepartikel in nachgeschaltete Anlagen einbringen.

F: Welcher Betriebstemperaturbereich ist zulässig?

A: Die Version mit Polycarbonat-Behälter ist für einen Temperaturbereich von 4 bis 52 °C (40 bis 125 °F) geeignet. Die Versionen mit Aluminium- und verlängertem Aluminium-Behälter sind für einen Temperaturbereich von 4 bis 80 °C (40 bis 175 °F) ausgelegt. Eine Mindesttemperatur von 4 °C (40 °F) verhindert das Gefrieren von Kondenswasser im Filterkörper.

F: Bietet die verlängerte Schüssel eine bessere Filtrationseffizienz?

A: Die Filtrationseffizienz ist bei Standard- und verlängerten Filterbehältern identisch; beide bieten Aktivkohleadsorption bis zum gleichen Reinheitsgrad am Auslass. Der Vorteil des verlängerten Filterbehälters liegt ausschließlich in der Durchflusskapazität: bis zu 50 Prozent mehr Luftdurchsatz durch die Adsorptionsstufe ohne Vergrößerung der Anschlussöffnung oder Erhöhung des Druckverlusts.

F: Wie groß ist das Fassungsvermögen der einzelnen MD4-Schüsseln?

A: Die Polycarbonat-Schale fasst 270 ml. Die Standard-Metallschale aus Aluminium fasst ebenfalls 270 ml. Die erweiterte Aluminiumschale fasst 450 ml. Dank ihres größeren Fassungsvermögens ist die erweiterte Schale für die Kartusche R-A115-118E9 mit höherem Fassungsvermögen geeignet.

F: Ist ein Differenzdruckmessgerät für den Adsorptionsfilter MD4 erhältlich?

A: Differenzdruckmessgeräte werden üblicherweise nicht bei Adsorptionsfiltern eingesetzt, da Aktivkohleelemente den Durchfluss nicht progressiv einschränken, sodass ein Druckabfall auf eine Erschöpfung hindeuten würde. Differenzdruckmessgeräte gehören zur Standardausstattung der Koaleszenzfilterstufe des Reinluftsystems.

F: Wie wird das MD4-Modulsystem mit anderen FRL-Komponenten verbunden?

A: Der MD4-Filter wird mithilfe des modularen Montagesystems mit Verbindungsnippeln und Zugstangen direkt mit anderen ROSS MD4-Serien-FRL-Komponenten verbunden. Dadurch entfallen externe Rohrverbindungen zwischen den Filterstufen, und es entsteht eine kompakte, stabile Baugruppe.

Installations- und Wartungsrichtlinien

• Installieren Sie den MD4-Adsorptionsfilter als dritte und letzte Filtrationsstufe nach einem 5-µm-Partikelfilter und einem 0,3- oder 0,01-µm-Koaleszenzfilter. Installieren Sie den Adsorptionsfilter niemals als erste Filterstufe oder als eigenständiges Gerät.
• Richten Sie den Filter nach Möglichkeit so aus, dass die Schüssel nach unten zeigt. Der manuelle Ablasshahn des Adsorptionsfilters dient primär dem Filterelementwechsel und nicht der regelmäßigen Kondensatabführung.
• Vor der endgültigen Installation prüfen Sie, ob die Luftstromrichtung durch den Filter mit der Richtungsmarkierung auf dem Filtergehäuse übereinstimmt. Eine umgekehrte Strömungsrichtung verringert die Filterleistung.
• Der zulässige Eingangsdruck darf nicht überschritten werden: 150 psig für Polycarbonat-Behälter, 200 psig für Metall-Aluminium-Behälter und verlängerte Aluminium-Behälter.
• Installieren Sie gegebenenfalls Schmiervorrichtungen nach der gesamten dreistufigen Filteranordnung. Geschmierte Luft, die den Adsorptionsfilter erreicht, führt zu einer vorzeitigen Erschöpfung des Aktivkohleelements.
• Vor dem Öffnen des Behälters zum Austausch des Heizelements muss das System vollständig drucklos gemacht werden. Vor Wartungsarbeiten ist sicherzustellen, dass angrenzende Prozessanlagen vom Netz getrennt sind.
• Tauschen Sie das Adsorptionselement in regelmäßigen Abständen aus, abhängig vom Systemluftvolumen und dem Verschmutzungsgrad des Lufteinlasses. Der Druckabfall allein ist kein zuverlässiger Indikator für den Austausch des Elements.
• Beim Aufbau einer modularen Baugruppe ist darauf zu achten, dass alle Dichtungsnippel zwischen den Baugruppen korrekt eingerastet sind und die Muttern der Zugstangen gemäß der ROSS-Baugruppenspezifikation das richtige Drehmoment aufweisen.
• Nach dem Austausch des Filterelements muss der Filter vor der Wiederinbetriebnahme mindestens fünf Minuten lang mit Druckluft gespült werden, um eventuell vorhandene Aktivkohlepartikel aus dem Element zu entfernen.
• Bei der Installation der Version mit verlängertem Becken muss die zusätzliche Höhe (bis zu 155 mm Freiraum für die Beckenentnahme) bei der Bestimmung der Einbaumaße berücksichtigt werden.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter +1-248-764-1800 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Vollständige technische Daten, Maßzeichnungen und Spezifikationen für Ersatzelemente finden Sie auf der Produktseite der ROSS Controls MD4-Serie oder kontaktieren Sie ROSS Controls unter (800) 438-7677.

Katalog herunterladen: https://www.rosscontrols.com/en/series/86-md4-series
