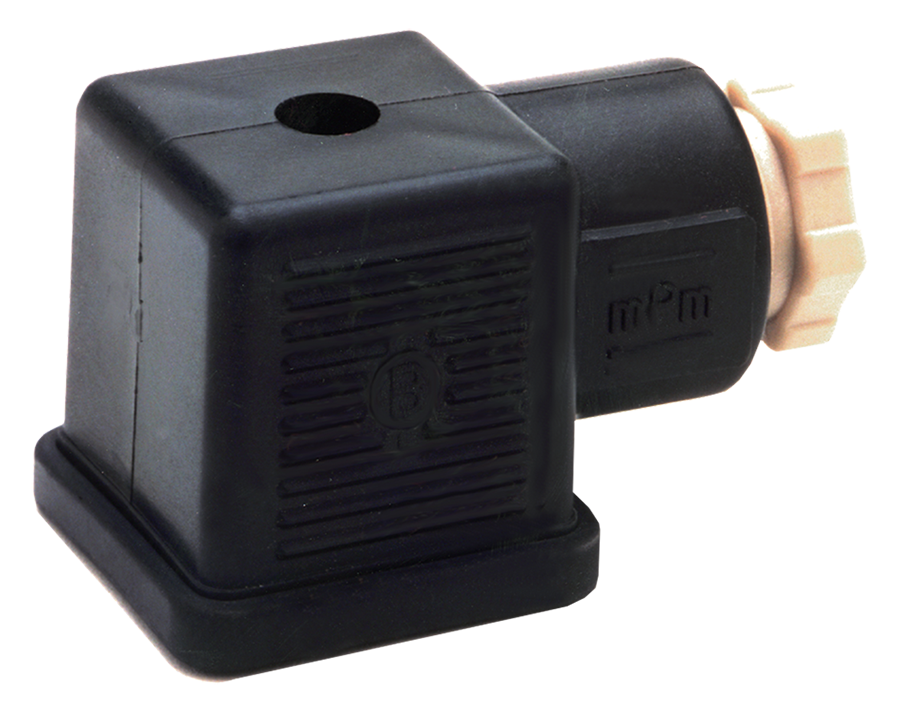

Elektrische Steckverbinder Für Ventilspulen

Produktübersicht

Die elektrischen Steckverbinder von ROSS Controls entsprechen der DIN EN 175301-803 und sind speziell für die Verwendung mit ROSS-Magnetventilspulen entwickelt. Erhältlich in den Ausführungen Form A, Form B und Form C, bietet diese Serie Ingenieuren die gesamte Bandbreite an Steckverbindern, die für alle ROSS-Magnetventilanschlüsse benötigt werden – von kleinen Kompaktventilen bis hin zu großen Inline-Sitzventilen.

Die Serie umfasst sowohl vorverdrahtete Steckverbinder mit werkseitig angeschlossenen 2 Meter langen 18-AWG-Kabeln als auch Steckverbinder ohne Kabel für die Verwendung mit vor Ort verdrahteten Schutzrohren. Die vorverdrahteten Modelle sind mit 6 mm und 10 mm Kabeldurchmesser erhältlich, um unterschiedlichen Anforderungen an das Kabelmanagement gerecht zu werden. Die Ausführungen mit Schutzrohreinführung sind mit Standard-1/2-Zoll-NPT-Rohrverschraubungen für Installationen mit starrer Schutzrohrverdrahtung kompatibel.

Ein Hauptmerkmal der Serie ist die Verfügbarkeit von LED-Anzeigeversionen für die Konfigurationen Form A, Form B und Form C. Beleuchtete Anschlüsse ermöglichen die visuelle Bestätigung der Bestromung des Magnetventils und vereinfachen so die Fehlersuche und Inbetriebnahme, da Techniker den Betätigungsstatus des Ventils ohne elektrische Prüfgeräte überprüfen können. Beleuchtete Modelle sind für Spulenspannungen von 24 V DC und 120 V AC erhältlich.

Die Form-C-Steckverbinder dieser Serie eignen sich für das kleinere DIN-Spulenformat, das bei Kompaktventilen wie z. B. ROSS-Ventilen der Größe 0 verwendet wird, und sind mit Kabeldurchmessern von 5 mm und 8 mm erhältlich. Diese Vielfalt ermöglicht es Konstrukteuren, eine Komplettlösung für alle elektrischen Anschlüsse von Magnetventilen in einem kompletten pneumatischen System zu spezifizieren.

Wichtigste technische Merkmale

• DIN EN 175301-803 Form A, B und C - Vollständige Abdeckung aller DIN EN 175301-803 Anschlussformen für Kompatibilität mit der gesamten Palette der ROSS Magnetventil-Spulenanschlusstypen.
• Werkseitig vorverdrahtete 18-Gauge-Kabel – Die vorverdrahteten Steckverbinder umfassen werkseitig angebrachte 18-Gauge-Kabel mit einer Länge von zwei Metern (6,5 Fuß) und angeformter Zugentlastung. Dadurch entfällt die Verdrahtungszeit vor Ort und eine zuverlässige Verbindung wird gewährleistet.
• Optionen für LED-Anzeigen – Beleuchtete Versionen für 24 VDC und 120 VAC ermöglichen die visuelle Bestätigung der Magnetventilbestromung für eine schnelle Fehlersuche und Systeminbetriebnahme ohne Testinstrumente.
• Kabeleinführungsoption (Form A) – Die Steckverbinderversionen mit 1/2 Zoll NPT-Kabeleinführung ermöglichen die Installation von starren Kabelkanälen, wie sie in vielen industriellen Elektrovorschriften und bei Anwendungen in explosionsgefährdeten Bereichen vorgeschrieben sind.
• Micro-Mini Form (1766L77) - EN 175301-803 Micro-Mini Format-Steckverbinder, speziell entwickelt für ROSS Kompaktventilmagnete, erhältlich in einer beleuchteten 24 VDC-Version für beengte Installationen.
• Mehrere Kabeldurchmesser - Vorverdrahtete Form-A-Steckverbinder sind in Kabeldurchmessern von 6 mm und 10 mm erhältlich, um den gängigen Anforderungen von Kabelmanagementsystemen und Kabeldichtungsspezifikationen gerecht zu werden.
• Vorsicht bei Überspannungsschutzgeräten – Die Anschlüsse sind für den direkten Anschluss von Magnetventilen ohne Überspannungsschutzgeräte ausgelegt; ROSS rät von der Verwendung von Überspannungsschutzgeräten ab, da dies die Rückstellzeit des Ventils verlängert.
• Werkzeugloser Spulenwechsel – Die DIN-Steckverbinderkonstruktion ermöglicht einen schnellen Spulenwechsel vor Ort ohne feste Verdrahtung, wodurch die Wartungszeit des Ventils deutlich reduziert wird.
• IP65-kompatible Ausführungen - Form-A-Steckverbinder sind mit IP65-zertifizierten Magnetventilgehäusen kompatibel und gewährleisten bei korrekter Installation mit entsprechender Abdichtung den vollen Schutz vor dem Eindringen von Fremdkörpern.
• Breite Spannungskompatibilität - Die Steckergehäuse sind spannungsunabhängig; beleuchtete Versionen werden nach Spannung (24 VDC oder 120 VAC) spezifiziert und können auf einem Panel gemischt werden, um der im System verwendeten Magnetspulenspannung gerecht zu werden.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Maschinenbau und OEM-Ausrüstung

• Bei Neukonstruktionen von Maschinen, bei denen Magnetventile mit DIN-Steckerspulen (Blindspulencode) ausgestattet sind, werden die elektrischen Steckverbinder separat bestellt, um den Verdrahtungspraktiken vor Ort zu entsprechen. Vorverdrahtete Form-A-Steckverbinder mit 6-mm²-Leitungen sind die gängigste Wahl für die Verdrahtung kompakter Maschinenschränke.
• In Produktionslinien mit mehreren Magnetventilen, bei denen Techniker während der Fehlersuche eine schnelle visuelle Identifizierung der angesteuerten Magnetventile benötigen, bieten beleuchtete Form-A-Steckverbinder (936K87-W für 24 VDC) eine Anzeige pro Ventil ohne zusätzliche Kontrollleuchten oder E/A-Überwachung.
• Maschinen, die gemäß NEC oder den örtlichen Elektrovorschriften eine Verkabelung mit Schutzrohren erfordern. Der Form-A-Schutzrohrverbinder (723K77 ohne Beleuchtung, 724K77-W mit Beleuchtung) ist für 1/2-Zoll-NPT-Schutzrohre geeignet und ermöglicht die vollständige Verkabelung mit Schutzrohren.

Wartung, Reparatur und Austausch

• Beschädigte Steckverbinder an installierten ROSS-Ventilen können vor Ort ausgetauscht werden. Dank der Schnellkupplungs-DIN-Steckverbinder ist ein Austausch ohne Ausbau des Ventils oder Neuverdrahtung der Magnetspule möglich.
• Aufrüstung vorhandener, unbeleuchteter Steckverbinder auf beleuchtete Versionen zur verbesserten Fehlersuche in Wartungsprogrammen. Direkter Austausch des Steckverbindergehäuses ohne Spulen- oder Ventiländerungen.
• Umstellung von kabelgebundenen Installationen auf Rohrinstallationen im Rahmen von Anlagenmodernisierungsprojekten, wobei vorverdrahtete Steckverbinder am Ventil durch Rohrversionen ersetzt werden, ohne die Ventile auszutauschen.

Integration von Schaltschrankbau und Steuerungssystemen

• Schaltschrankbauer, die ROSS-Ventilmagnetanschlüsse für kundenspezifische industrielle Schaltschränke spezifizieren. Vorverdrahtete 10-mm-Klinkenstecker der Form A (371K77) werden häufig verwendet, wenn die Verdrahtungslänge die Standardlänge von 2 Metern überschreitet und eine Kabelverlängerung am Schaltschrank vorgenommen wird.
• Sicherheitsventilfelder mit Ventilen der Serien DM2 oder SV27 und Spulenanschlüssen nach DIN EN 175301-803 Form A, bei denen keine vorkonfektionierten Verdrahtungssätze der Serie 93 verwendet werden und eine individuelle Steckverbinderauswahl erforderlich ist.
• ISO 5599-konforme, fußmontierte Ventilblöcke mit individuellen Magnetventilanschlüssen pro Ventilstation, insbesondere für Blöcke mit gemischten Ventilfunktionen, die unterschiedliche Magnetventilanschlusstypen erfordern.

Prozessindustrie und Instrumentierung

• Chemische Verarbeitungsanlagen, die ROSS-Inline-Tellerventile zur Steuerung korrosiver Gase verwenden, wobei IP65-Steckverbinder mit verriegelbaren Kabelverschraubungen die Abdichtung in feuchten und chemischen Dampfumgebungen gewährleisten.
• Pharmazeutische Produktionsanlagen, bei denen der Austausch von Magnetventilsteckern unter Verwendung einheitlicher ROSS-Teile für die GMP-Audit-Konformität validiert und dokumentiert werden kann.
• Bei Lebensmittel- und Getränkeanlagen, wo Reinigungsabläufe mit abgedichteten Anschlüssen der Schutzart IP65 erforderlich sind, bietet die beleuchtete Version eine visuelle Bestätigung des Systemstatus während der Schichtwechsel.

Bestellung und Konfiguration der Modellnummer

Anschlussstück Form A: Verwendung für ROSS 21er-Serie, 27er-Serie, LOX-Absperrventile und die meisten ROSS Inline-Sitzmagnetventile mit DIN EN 175301-803 Form A-Spulenöffnungen.

Anschlussform B: Bitte prüfen Sie vor der Bestellung den Spulentyp des Ventils. Anschlussform B ist physikalisch nicht mit Ventilöffnungen der Form A kompatibel.

Anschlussform C: Verwendung für ROSS-Kompaktventile und Magnetventile der Größe 0. Bitte prüfen Sie den Anschlusstyp anhand des Ventildatenblatts.

Spannungssuffix für beleuchtete Anschlüsse: -W = 24 VDC; -Z = 120 VAC; -Y = 230 VAC (sofern verfügbar).

Verwenden Sie keine elektrischen Steckverbinder mit Überspannungsschutz, da dies die Reaktionszeit des Ventils beim Deaktivieren der Magnetventile erhöht.

Die Kabeleinführungsverbinder (723K77 / 724K77-W / 724K77-Z) sind für 1/2-Zoll-NPT-Kabelverschraubungen geeignet. Kabelverschraubungen sind nicht im Lieferumfang enthalten.

Für Doppelventile der Serien DM2 und M35, SV27 und RSe verweisen wir auf die vorkonfektionierten Verdrahtungssätze der Serie 93 für komplette mehradrige Kabelbaugruppen, die die Bedienfelder mit den Ventilstationen verbinden.

Verwandte Produkte & Zubehör

• Elektrische Steckverbinder der Serie 92 – Werkseitig vorverdrahtete DIN-Steckverbinder mit längeren Kabeln und zusätzlichen Optionen für die komplette Verdrahtung von Magnetventilen. https://www.rosscontrols.com/en/series/92-prewired-electrical-connectors
• Vorkonfektionierte Verdrahtungssätze der Serie 93 – Komplette mehradrige Kabelkonfektionen für Ventilstationen der Serien DM, M35, SV27 und RSe mit M12- und DIN-Steckverbindern. https://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
• ROSS -Wegeventile der Serie 21 – Tellerventile mit DIN EN 175301-803 Form A-Spulenanschlüssen, kompatibel mit den Steckverbindern der Serie. https://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• LOX-Absperrventile – Manuelle Absperr- und Entlüftungsventile mit Magnetventil-Ansteuerung über DIN-Form-A-Steckverbinder der Serie 1287. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Abgasschalldämpfer der Serie 90 – Abgasschalldämpfer aus Aluminium und Edelstahl für pneumatische Ventile mit Anschluss über elektrische Steckverbinder der Serie 90. https://www.rosscontrols.com/en/series/90-silencers

Häufig gestellte Fragen (FAQ)

F: Wie erkenne ich, welche Anschlussform ich für mein ROSS-Ventil benötige?

A: Prüfen Sie die Bestellinformationen oder das Datenblatt des Ventils auf den Code für den Spulenanschluss. ROSS-Ventile, die mit einem leeren Spulencode oder Code 1 bestellt werden, verwenden Form A (DIN EN 175301-803 Form A). Form B und Form C werden durch separate Codes spezifiziert. Der Spulenanschlusstyp ist immer auf dem Typenschild des Ventils und in der Bestelltabelle des entsprechenden Ventilkatalogs angegeben.

F: Worin besteht der Unterschied zwischen den vorverdrahteten Steckverbindern 721K77 und 371K77?

A: Beide sind vorverdrahtete Form-A-Steckverbinder ohne Beleuchtung mit 2 Meter langen Kabeln (18 AWG). Der 721K77 hat einen Kabeldurchmesser von 6 mm, der 371K77 einen von 10 mm. Wählen Sie anhand der Kabeldichtungsspezifikation und der verfügbaren Kabelverschraubungsgrößen am Installationsort.

F: Kann ich einen beleuchteten Anschluss an ein Ventil anbringen, das derzeit einen unbeleuchteten Anschluss hat?

A: Ja. Beleuchtete und unbeleuchtete Steckverbinder sind an derselben Ventilmagnetspule austauschbar. Ziehen Sie einfach den unbeleuchteten Stecker ab und stecken Sie den beleuchteten ein. Beleuchtete Steckverbinder für 24 V DC (Suffix -W) oder 120 V AC (Suffix -Z) müssen mit der Betriebsspannung der Spule übereinstimmen.

F: Was zeigt die LED in einem beleuchteten Stecker an?

A: Die LED leuchtet auf, sobald der Stecker Spannung erhält und bestätigt damit, dass die Magnetspule bestromt ist. Dies ermöglicht eine direkte Anzeige am Ventil, dass das Steuerungssystem die Ventilbetätigung angesteuert hat, und hilft Technikern, schnell zu erkennen, ob ein Ventilfehler elektrischer (keine LED) oder mechanischer Natur ist (LED leuchtet, aber Ventil schaltet nicht).

F: Warum rät ROSS von der Verwendung von Überspannungsschutzgeräten bei diesen Steckverbindern ab?

A: Überspannungsschutzdioden (oder Varistoren), die parallel zu den Magnetspulen geschaltet sind, verlangsamen den Abfall des Magnetfelds beim Abschalten der Stromzufuhr. Dies verzögert die Abschaltung der Magnetspule und verlängert somit die Ansprechzeit des Ventils beim Übergang vom stromführenden zum stromlosen Zustand. Bei Sicherheitsventilen kann dies die Schaltkreisfunktion beeinträchtigen. ROSS-Magnetspulen sind für den Betrieb ohne Überspannungsschutzdioden in Standardanwendungen ausgelegt.

F: Sind diese Steckverbinder nach IP65 zertifiziert?

A: Form-A-Steckverbinder mit korrekt angezogenen Kabelverschraubungen sind mit ROSS-Magnetventilgehäusen der Schutzart IP65 kompatibel. Die Schutzart der gesamten Baugruppe hängt von der korrekten Montage der Kabelverschraubung am Kabelmantel ab. Lose oder falsch dimensionierte Kabelverschraubungen verringern den erreichten Schutzgrad.

F: Kann ich beleuchtete 230-V-Wechselstromsteckverbinder verwenden?

A: Einige Modelle sind als beleuchtete 230-V-Ausführungen (Suffix -Y) erhältlich. Die Modelle 936K87-Y und 724K77-Y sind für Form A verfügbar. Bitte prüfen Sie vor der Bestellung die Spannungsanforderungen, da beleuchtete Steckverbinder spannungsspezifisch sind.

F: Wozu dient der Micro-Mini-Steckverbinder nach EN 175301-803?

A: Das Micro-Mini-Format (Modell 1766L77, beleuchtet, 24 V DC) wird bei kleineren ROSS-Ventilmagneten mit DIN-Stecker in reduzierter Größe verwendet. Prüfen Sie vor der Auswahl dieses Formats den Anschlusstyp der Ventilmagnetspule im Datenblatt des Ventils.

F: Sind Ersatzstecker bei den ROSS-Händlern vorrätig?

A: Ja. Die Steckverbinder der Serie sind Standardartikel und weltweit bei autorisierten ROSS Controls-Händlern erhältlich. Für Verfügbarkeit und Preise kontaktieren Sie bitte ROSS unter (800) 438-7677 oder einen Händler in Ihrer Nähe.

F: Passen Form-C-Anschlüsse auf Ventile, die für Form A ausgelegt sind?

A: Nein. Form A und Form C verwenden unterschiedliche Gehäusegeometrien und elektrische Stiftkonfigurationen. Sie sind nicht austauschbar. Überprüfen Sie vor der Bestellung von Ersatzsteckern immer den Formtyp anhand des Ventildatenblatts oder des Typenschilds.

F: Welchen Drahtquerschnitt haben die vorverdrahteten Steckverbinder?

A: Alle vorverdrahteten Serienstecker verwenden 18 AWG-Draht im werkseitig angeschlossenen Kabel. Dieser Querschnitt ist für Magnetspulenströme bis ca. 6 Ampere über die Standardkabellänge von 2 Metern geeignet. Bei längeren Kabelstrecken ist zu prüfen, ob der Spannungsabfall über die verlängerte Kabellänge innerhalb der zulässigen Betriebsspannung der Magnetspule bleibt.

F: Kann ich Serienverbinder mit Nicht-ROSS-Ventilen verwenden?

A: Ja. Die Steckverbinder der Serie entsprechen der Norm DIN EN 175301-803 und sind maßlich kompatibel mit allen Ventilmagnetspulen, die derselben Norm in Form A, B oder C entsprechen. Prüfen Sie die Anschlussform der Spule und ob die Kabelverschraubung des Steckverbinders für den verwendeten Kabeldurchmesser abdichtet.

Installations- und Wartungsrichtlinien

• Prüfen Sie vor dem Kauf und der Installation, ob die Steckerform (A, B oder C) zur Öffnung des Ventilmagneten passt. Die Formen sind verpolungssicher und nicht austauschbar.
• Bei der Installation vorverdrahteter Steckverbinder sollten die Kabel so verlegt werden, dass scharfe Biegungen oder Knicke im Umkreis von 15 cm um den Steckverbinder vermieden werden. Für eine lange Lebensdauer der Kabel sollte der Biegeradius mindestens dem Zehnfachen des Kabeldurchmessers entsprechen.
• Bei Ausführungen mit Kabelkanal sind geeignete Kabelverschraubungen oder Kabelkanalfittings auszuwählen, die mit der Installationsumgebung und den Anforderungen an den Schutz gegen Eindringen von Fremdkörpern kompatibel sind.
• Nach dem Anschließen prüfen Sie, ob die Verriegelungsklammer oder die Halteschraube ordnungsgemäß eingerastet ist, um ein durch Vibrationen verursachtes Trennen zu verhindern.
• Verwenden Sie keine Verlängerungskabel mit vorgeschalteten Überspannungsschutzgeräten, da dies die Abschaltzeit des Magnetventils verlängert und zu unregelmäßiger Ventilfunktion führen kann.
• Beleuchtete Steckverbinder benötigen einen geringen Strom für die LED-Anzeige. Prüfen Sie, ob der Ausgang des Steuerungssystems den kombinierten Strom für Magnetspule und LED-Anzeige liefern kann (typischerweise weniger als 20 mA zusätzliche Last).
• In feuchten oder spritzwassergeschützten Umgebungen muss sichergestellt werden, dass die Dichtungen der Anschlusskabel ordnungsgemäß gegen den Kabelmantel angezogen sind, um den Schutzgrad IP65 aufrechtzuerhalten.

Garantie & Weltweiter Support

ROSS Controls gewährt eine einjährige Garantie auf alle Steckverbinder der Serie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 (1-800-GET-ROSS) oder die ROSS Technical Service-Hotline unter 1-888-TEK-ROSS erhältlich.

Vollständige Produktlisten, Datenblätter und Querverweisinformationen finden Sie auf der ROSS Controls-Produktseite unter rosscontrols.com.

Weltweiter Support wird über die ROSS-Niederlassungen in den USA, Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.
