Bantam-Baureihe G1/8 bis G3/8; Durchfluss bis 651 l/min

Produktübersicht

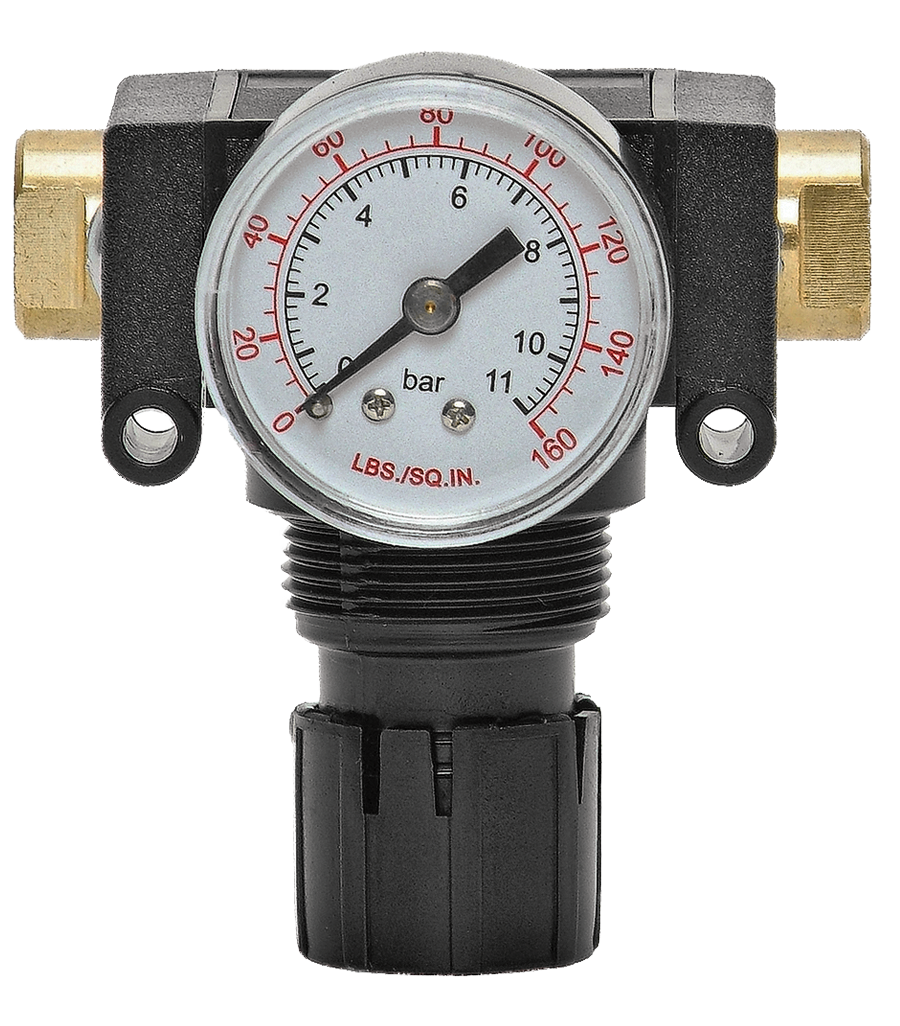

Die ROSS Controls Bantam-Serie umfasst kompakte, modulare Druckregler mit Anschlussgrößen von 1/8", 1/4" und 3/8" und einer maximalen Durchflusskapazität von 23 scfm (651 l/min). Dank des modularen Aufbaus lässt sich der Bantam ohne zusätzliche Verschraubungen oder Rohrnippel direkt mit anderen Komponenten der Bantam-Serie (Filter, Öler) verbinden und bildet so eine komplette Druckluftaufbereitungseinheit.

Es stehen zwei Bauweisen zur Verfügung: Kolben- und Membranbauweise. Die Kolbenbauweise ist für maximalen Luftdurchsatz durch das kompakte Bantam-Gehäuse optimiert. Die Membranbauweise bietet ein schnelleres Ansprechverhalten des Drucks und reagiert empfindlicher auf Druckschwankungen im nachgeschalteten Bereich. Dadurch eignet sie sich besser für Anwendungen, bei denen der geregelte Druck Laständerungen schnell folgen muss.

Sowohl Kolben- als auch Membranventile sind standardmäßig selbstentlastend. Nicht-entlastende Ausführungen sind auf Anfrage bei ROSS erhältlich. Die Anschlussmöglichkeiten umfassen Gewindeanschlüsse mit NPT- oder G-Gewinde (BSPP) in den Größen 1/8" und 1/4" sowie Schnellkupplungen für 1/4"- und 3/8"-Rohre oder metrische Rohre (4 mm, 6 mm, 8 mm, 10 mm). Dies ermöglicht flexible Installationsmöglichkeiten für eine Vielzahl von Kreislaufkonfigurationen.

Die Bantam-Serie verfügt über ein integriertes Manometer mit einem Messbereich von 0 bis 160 psig (0 bis 11 bar) und 1/8"-Anschlüssen an Vorder- und Rückseite für die bidirektionale Installation. Ein abnehmbarer Einstellknopf gewährleistet nach der Inbetriebnahme Manipulationssicherheit. Dank des Gehäuses aus Acetal und der Einsatzfähigkeit bei Umgebungstemperaturen von 40 bis 125 °F eignet sich die Bantam-Serie für Standard-Industrieumgebungen.

Wichtigste technische Merkmale

• Modulare Montage – Verbindet sich ohne zusätzliche Anschlüsse direkt mit anderen Komponenten der Bantam-Serie FRL und bildet so kompakte, integrierte Filter-Regler-Schmierstoff-Baugruppen.
• Optionen für Kolben- und Membrankonstruktion - Die Kolbenkonstruktion maximiert den Luftdurchsatz durch das kompakte Bantam-Gehäuse; die Membrankonstruktion sorgt für eine schnellere und sensiblere Reaktion des nachgelagerten Drucks.
• Selbstentlastende Standardausführung – Der nachgeschaltete Druck wird automatisch abgelassen, sobald der Sollwert sinkt. Eine nicht-entlastende Option ist auf Anfrage bei ROSS Controls erhältlich.
• Mehrere Anschlussarten - Gewindeanschlüsse NPT und G (BSPP) in den Größen 1/8" und 1/4"; Schnellkupplungs-Rohrverschraubungen für 1/4"- und 3/8"-Rohre und metrische Rohre von 4 mm bis 10 mm.
• Integriertes Manometer - Inklusive Manometer mit einem Messbereich von 0 bis 160 psig (0 bis 11 bar) und 1/8"-Manometeranschlüssen an Vorder- und Rückseite des Gehäuses für flexible Installationsmöglichkeiten.
• Abnehmbarer manipulationssicherer Drehknopf – Nach dem Einstellen des Ausgangsdrucks kann der Einstellknopf entfernt werden, um unbefugte Änderungen des Sollwerts während des normalen Betriebs zu verhindern.
• Option zur Panelmontage - Das Gehäuse verfügt über ein 1-3/16 Zoll (30 mm) großes Panelmontageloch zur direkten Panelmontage ohne separate Halterung.
• Drei Druckbereiche - Verfügbar in den geregelten Druckbereichen 0 bis 50 psig (0 bis 3,4 bar), 0 bis 100 psig (0 bis 6,9 bar) und 0 bis 125 psig (0 bis 8,6 bar), um den jeweiligen Anwendungsanforderungen gerecht zu werden.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Automatisierung und Montage

• Pneumatische Aktuator-Zuleitungen mit niedrigem Durchfluss, die einen unabhängig einstellbaren nachgeschalteten Druck in kompakten Maschinenkonstruktionen mit modularer FRL-Baugruppe erfordern.
• Pneumatische Bedienfelder mit modularen Bantam-Filter-Regler-Baugruppen zur Konsolidierung der Luftaufbereitung auf einer einzigen Stellfläche.
• Instrumentenluftversorgungskreisläufe, bei denen die Anschlussgrößen 1/8" oder 1/4" den Luftbedarf des angeschlossenen Instruments erfüllen.
• Regelung von Abzweigkreisläufen in pneumatischen Mehrzonensystemen, bei denen jede Zone einen unabhängig einstellbaren und manipulationssicheren nachgeschalteten Druck erfordert.

Verpackung und Materialhandhabung

• Aktuatoren für Etikettier- und Druckmaschinen, die geregelte Druckluft an 1/8"- oder 1/4"-Anschlussgrößen in kompakten Maschinengehäusen benötigen.
• Pneumatische Brems- und Kupplungskreisläufe für Förderbänder, die modulare FRL-Komponenten in kompakten Schutzgehäusen erfordern.
• Kleinformatige Kartonier- und Kistenaufrichtermaschinen mit modularen Bantam-Baugruppen zur kombinierten Filtration und Regulierung.

Halbleiter und Elektronik

• Pick-and-Place-Aktuatoren und Vakuumgeneratoren für Leiterplattenbestückungsanlagen, die eine geregelte Luftzufuhr von 1/4" oder kleiner benötigen.
• Pneumatik für Prüfvorrichtungen zur Funktionsprüfung von Elektronikgeräten, bei denen geregelte Luftkreisläufe mit geringem Durchfluss in beengten Prüfgehäusen Platz finden müssen.
• Pneumatische Reinraumkreisläufe mit Membrankonstruktion für eine präzisere nachgelagerte Druckregelung in sensiblen Prozessen.

Medizinische und zahnmedizinische Geräte

• Regelung der Luftzufuhr für zahnärztliche Handstücke, wo ein präziser, stabiler Nachdruck für die Leistungsfähigkeit des Instruments entscheidend ist.
• Pneumatische Aktuatoren in Diagnose- und Laborgeräten, die eine kompakte, modulare Luftaufbereitung in kleinen Gehäusen erfordern.
• Prüfstände für medizinische Geräte mit dem Membranantrieb Bantam für schnellere Druckreaktion bei zyklischen Aktuatortests.

Allgemeine Industrie

• Luftaufbereitungsstationen zur Wandmontage, die die 30-mm-Wandmontagebohrung für die direkte Installation ohne zusätzliche Halterungen nutzen.
• Pneumatische Kreisläufe für Werkzeugmaschinen zur Versorgung von Werkstückspann-, Teileauswurf- und Luftlagerfunktionen bei niedrigen Durchflussraten.
• Schnellkupplungs-Schlauchsysteme mit metrischen Rohrverschraubungen für Kompatibilität mit europäischen Normen für pneumatische Geräte.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte und Zubehör

• Druckregler der Serie 111 – Inline-Winkelregler mit Anschlussgrößen von 1/8" bis 1/2", Durchfluss bis 55 scfm, Gewinde-Banjo- oder Steckkupplungen. https://www.rosscontrols.com/en/series/111-right-angle-series
• Druckregler der Miniaturserie 113 – Inline-Kolben- oder Membranregler mit Anschlussgrößen 1/8" und 1/4", Durchfluss bis 40 scfm und höhere Eingangsdruckwerte. https://www.rosscontrols.com/en/series/113-miniature-series
• Druckregler der Serie 114 Mid-Size – Modulare Kolbenregler mit Anschlussgrößen von 1/4" bis 1/2", Durchfluss bis 100 scfm. https://www.rosscontrols.com/en/series/114-mid-size-series
• ROSS FRL Filter der Bantam-Serie – Partikel- und Koaleszenzfilter der Bantam-Serie zur modularen Montage mit Reglern der Bantam-Serie. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Häufig gestellte Fragen (FAQ)

F: Welche Anschlussgrößen sind für die Bantam-Serie verfügbar?

A: Die Bantam-Serie ist mit Anschlussgrößen von 1/8", 1/4" und 3/8" erhältlich. Gewindeoptionen mit NPT- und G-Gewinde (BSPP) sind in 1/8" und 1/4" verfügbar; Schnellkupplungs-Rohrverschraubungen sind in den Zollgrößen 1/4" und 3/8" sowie in metrischen Größen von 4 mm bis 10 mm erhältlich.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die Bantam-Serie hat eine maximale Durchflusskapazität von 23 scfm (651 l/min) bei einem Eingangsdruck von 100 psig (6,9 bar).

F: Was ist der maximale Eingangsdruck?

A: Der maximale Eingangsdruck beträgt 150 psig (10 bar). Eine Überschreitung dieses Grenzwerts birgt die Gefahr von Gehäuseschäden und unkontrolliertem Druckanstieg im nachgelagerten Bereich.

F: Welche geregelten Druckbereiche stehen zur Verfügung?

A: Es stehen drei geregelte Druckbereiche zur Verfügung: 0 bis 50 psig (0 bis 3,4 bar), 0 bis 100 psig (0 bis 6,9 bar) und 0 bis 125 psig (0 bis 8,6 bar). Wählen Sie den für die nachgelagerte Anwendung geeigneten Bereich.

F: Soll ich mich für eine Kolben- oder Membrankonstruktion entscheiden?

A: Wählen Sie die Kolbenbauweise für maximalen Luftdurchsatz durch das kompakte Bantam-Gehäuse, wenn die Durchflusskapazität das primäre Konstruktionskriterium ist. Wählen Sie die Membranbauweise, wenn ein schnelleres Ansprechverhalten des nachgelagerten Drucks und eine höhere Empfindlichkeit gegenüber Druckschwankungen erforderlich sind.

F: Ist die Bantam-Serie selbstentleerend?

A: Ja. Die Standardausführung der Bantam-Serie ist selbstentlastend und lässt überschüssigen Druck automatisch ab, sobald der Sollwert sinkt. Nicht-entlastende Ausführungen sind auf Anfrage bei ROSS Controls erhältlich.

F: Ist beim Bantam ein Manometer enthalten?

A: Ja. Ein Manometer mit einem Messbereich von 0 bis 160 psig (0 bis 11 bar) ist im Lieferumfang jedes Reglers enthalten. Das Gehäuse verfügt über 1/8"-Anschlüsse für das Manometer an Vorder- und Rückseite, sodass dieses beidseitig montiert werden kann.

F: Wie funktioniert der manipulationssichere Drehknopf?

A: Der Einstellknopf ist abnehmbar. Nach Erreichen des gewünschten Wertes ziehen Sie den Knopf vom Schaft ab, um unbefugte Verstellungen zu verhindern. Bringen Sie den Knopf wieder an, wenn eine Nachjustierung erforderlich ist.

F: Kann die Bantam an einer Schalttafel montiert werden?

A: Ja. Das Reglergehäuse verfügt über ein 1-3/16 Zoll (30 mm) großes Montageloch für die Frontplatte, sodass eine direkte Montage durch einen Ausschnitt in der Frontplatte ohne separate Montagehalterung möglich ist.

F: Wie funktioniert die modulare Montage?

A: Die Komponenten der Bantam-Serie FRL werden über interne Anschlüsse in den modularen Schnittstellenflächen nebeneinander verbunden. Zwischen den Komponenten sind keine Rohrnippel oder Zwischenstücke erforderlich. Informationen zu Montagehardware und Anschlussblockoptionen erhalten Sie bei ROSS.

F: Aus welchem Material besteht die Karosserie?

A: Korpus, Kuppel und Griff bestehen aus Acetal. Die Dichtungen sind aus Nitril. Diese Materialkombination eignet sich für Standard-Industrieumgebungen mit Druckluft als Medium.

F: Sind Gewindemodelle der Größe G (BSPP) erhältlich?

A: Ja. Modelle mit G-Gewinde sind erhältlich, indem der Modellnummer ein 'C' vorangestellt wird (z. B. C5B01C0010 für einen 1/8"-G-Kolbenregler mit einem Druckbereich von 0 bis 100 psig).

F: Welcher Umgebungstemperaturbereich ist zulässig?

A: Die Bantam-Serie ist für Umgebungstemperaturen von 40 bis 125 Grad Fahrenheit (4 bis 52 Grad Celsius) ausgelegt und eignet sich für Standard-Industrie-Innenräume.

F: Kann die Bantam mit metrischen Schnellkupplungs-Rohrverschraubungen verwendet werden?

A: Ja. Modelle der Bantam-Serie sind mit metrischen Push-to-Connect-Schlauchverschraubungen in den Größen 4 mm, 6 mm, 8 mm und 10 mm erhältlich, um die Kompatibilität mit europäischen pneumatischen Schaltungsnormen zu gewährleisten.

Installations- und Wartungsrichtlinien

• Vergewissern Sie sich, dass die Luftfilterung vor dem Regler der Bantam-Serie installiert ist. Bei modularen Baugruppen installieren Sie ein Bantam-Filtermodul vor dem Reglermodul.
• Installieren Sie den Regler so, dass der Einlassanschluss mit der Versorgungsseite und der Auslassanschluss mit dem nachgeschalteten Stromkreis verbunden ist. Die Durchflussrichtung darf im Regler nicht umgekehrt werden.
• Bei Gewindeanschlüssen das Gewindedichtmittel nur auf das Außengewinde auftragen. Dichtmittel von den ersten beiden Gewindegängen fernhalten, um eine Verunreinigung der inneren Kanäle zu verhindern.
• Bei Schnellkupplungen das Rohr vollständig einschieben, bis es am inneren Anschlag anliegt. Vor dem Beaufschlagen mit Druck den korrekten Sitz durch Ziehen am Rohr prüfen.
• Stellen Sie den Ausgangsdruck ein, bevor Sie die nachgeschalteten Geräte anschließen. Drehen Sie den Einstellknopf im Uhrzeigersinn, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.
• Überwachen Sie während der Einstellung das integrierte Manometer, um sicherzustellen, dass der Ausgangsdruck dem gewünschten Sollwert entspricht.
• Entfernen Sie den Einstellknopf nach Bestätigung des endgültigen Sollwerts, falls für die Installation eine Manipulationssicherheit erforderlich ist.
• Überprüfen Sie die Selbstentlastungsfunktion, indem Sie den Sollwert reduzieren und bestätigen, dass der nachgelagerte Druck ohne separates Ablassventil sinkt.
• Der Eingangsdruck darf 150 psig (10 bar) nicht überschreiten. Eine Überschreitung dieses Grenzwerts kann zu Schäden am Gehäuse oder zu unkontrolliertem Druck im nachgelagerten Bereich führen.
• Für die Schalttafelmontage verwenden Sie eine 30-mm-Bohrung (1-3/16 Zoll) und geeignetes Montagematerial. Stellen Sie sicher, dass das Messgerät von der üblichen Wartungsposition aus zugänglich ist.
• Bei modularen Baugruppen muss vor der Druckbeaufschlagung sichergestellt werden, dass alle modularen Schnittstellenverbindungen sicher und abgedichtet sind.
• Nach der ersten Druckbeaufschlagung sollten alle Verbindungen mit Seifenwasser oder einer geeigneten Lecksuchlösung auf Undichtigkeiten überprüft werden.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfigurationen, Maßzeichnungen, Dokumentationen zur modularen Montage und Installationsanweisungen besuchen Sie die ROSS Controls-Produktseite unter rosscontrols.com oder kontaktieren Sie ROSS Controls direkt.

Katalog herunterladen: https://www.rosscontrols.com/en/series/112-bantam-series
