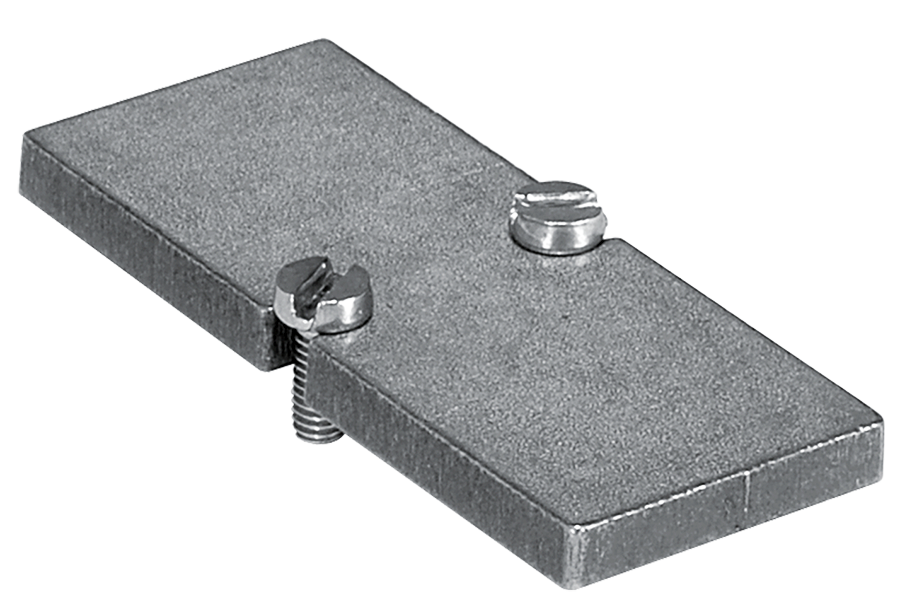

Blindplatten-Bausatz Für Ventile der Baureihen ISO 15407, ISO 5599 und 95

Produktübersicht

Das ROSS Controls Verteilerblock-Verschlussset enthält Blindplatten, Dichtungen und Befestigungsschrauben zum Abdichten ungenutzter Ventilpositionen in ISO 15407-, ISO 5599- und 95-Serien-Ventilverteilern mit Sockelmontage. Wenn ein Verteiler mit mehr Stationen als installierten Ventilen spezifiziert ist, verschließen die Blindplatten die leeren Positionen, um Luftverluste durch die unversiegelten Stationsöffnungen zu verhindern und die Dichtheit des Verteiler-Zulaufkanals zu gewährleisten.

Verteilerblock-Verschlusssätze sind ein unverzichtbares Planungsinstrument für Maschinenbauer und Systementwickler. Durch die Spezifikation eines Verteilers mit zusätzlichen Stationen bereits bei der Erstfertigung und den Einbau von Verschlusssätzen in die nicht belegten Positionen behalten die Ingenieure die Möglichkeit, bei späteren Maschinenmodernisierungen Ventilstationen hinzuzufügen, ohne den Verteilerkörper austauschen zu müssen. Dies eliminiert die Kosten und Ausfallzeiten für einen Verteilerblocktausch bei geänderten Produktionsanforderungen.

Die Blindstopfen-Serie ist für Ventilblöcke der Serien ISO 5599-2 W65 (Größen 1, 2 und 3), ISO 5599-1 W60/W64 (Größen 1, 2 und 3), ISO 15407-1 und ISO 15407-2 W66 (Größen 00 und 0), SAE (Größen 125, 250 und 500) sowie der Serie 95 erhältlich und deckt somit die gesamte Produktpalette der ROSS-Ventile mit Sockelmontage ab. Jeder Satz enthält eine komplette Baugruppe: eine Blindplatte, eine Dichtung für den Ventilblock und die passenden Befestigungsschrauben.

Für Beschaffungsspezialisten und Konstruktionsingenieure, die den Lebenszyklus pneumatischer Systeme verwalten, stellen Verteilerblockiersätze eine kostengünstige Investition dar, die die Erweiterbarkeit des Verteilers erhält und den Bedarf an teuren Verteilerwechseln bei der Weiterentwicklung von Produktionslinien verhindert.

Wichtigste technische Merkmale

• Verschließt ungenutzte Verteilerstationen - Die Blindplatte und die Dichtungseinheit verschließen die Oberseite und alle Anschlussöffnungen einer ungenutzten Verteilerstation, verhindern das Entweichen von Zuluft aus dem Verteilerraum und halten den Systemdruck an leeren Positionen leckagefrei aufrecht.
• Komplettes Set im Lieferumfang enthalten - Jedes Abdeckset enthält die Abdeckplatte, die passende Dichtung für die Verteilerfläche und die erforderlichen Befestigungsschrauben, sodass für die Installation keine separaten Teile beschafft werden müssen.
• Erweiterungsplanung für Verteiler – Durch das Auslegen von Blindstopfen für reservierte Stationspositionen beim Erstaufbau können später Ventile hinzugefügt werden, ohne den Verteiler austauschen zu müssen. So lässt sich beispielsweise eine Maschine von zwei auf vier Ventilstationen aufrüsten, indem die Blindstopfen entfernt und die Ventile mit ihren Untergestellen installiert werden.
• Vollständige ISO- und SAE-Abdeckung – Blindstopfen-Sets für ISO 5599-2 W65, ISO 5599-1 W60/W64, ISO 15407-1/2 W66, SAE und die Verteilerplattformen der Serie 95 gewährleisten eine systemweite Kompatibilität über alle ROSS-Ventilfamilien mit Sockelmontage hinweg.
• Niedrige Kosten pro Station - Bei Listenpreisen von 3,50 $ bis 56,50 $ pro Set, abhängig von der ISO-Größe, stellen Verteiler-Verschlusssets eine geringe zusätzliche Kostenbelastung dar, die einen teuren Verteileraustausch zu einem späteren Zeitpunkt im Lebenszyklus der Maschine verhindert.
• Standard-Montageschnittstelle – Blindplatten passen zum Grundriss und zum Montagelochmuster der entsprechenden Ventilgröße und gewährleisten so die strukturelle Integrität und das einheitliche Erscheinungsbild der Verteilerbaugruppe.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Automobilmontage und Karosseriewerkstatt

• Vorspezifizierung von Mehrstationenverteilern an Vorrichtungen zur Montage von Automobilkarosserien mit in reservierten Positionen installierten Blindsets, um zukünftige Modellwechselanforderungen ohne Austausch des Verteilers zu erfüllen.
• Aufrechterhaltung der Druckintegrität an den Steuerverteilern von Schweißrobotern während Maschinenumbauphasen, wenn ausgewählte Ventilstationen für Werkzeugwechsel entfernt werden und neue Ventile noch nicht verfügbar sind.
• Die Installation von Blindstopfen an Reservepositionen der pneumatischen Steuerverteiler der Transferleitung erfolgt im Rahmen einer standardisierten Ersatzteil- und Wartungspraxis und ermöglicht eine schnelle Ventilergänzung während der Produktionshochlaufphase.

Verpackungsmaschinen und Lebensmittelverarbeitung

• Die Spezifikation von Verteilerblöcken für Verpackungsmaschinen mit Wachstumsstationen zur Berücksichtigung zukünftiger Formaterweiterungen sowie das Einsetzen von Blindstopfen in unbefüllte Positionen gewährleisten die Aufrechterhaltung des Systemdrucks und der Reinheitsstandards während der ersten Produktionsphase.
• Schutz ungenutzter Verteilerstationsöffnungen in hygienischen Verpackungsumgebungen vor Verunreinigungen, Staub und dem Eindringen von Flüssigkeiten durch vollständig abgedichtete Blindplatten und Dichtungssätze.
• Ermöglichung modularer Maschinenbauverfahren, bei denen Verteilerbaugruppen über mehrere Maschinenvarianten hinweg standardisiert werden, wobei Blindsets Positionen abdecken, die für eine bestimmte Maschinenkonfiguration nicht erforderlich sind.

Werkzeugmaschinen und allgemeine Industrie

• Befüllung reservierter Stationen in Standard-Verteilerbaugruppen für Werkzeugmaschinenfamilien, die eine gemeinsame Verteilerplattform verwenden, aber je nach Maschinenkonfiguration eine unterschiedliche Anzahl pneumatischer Achsen nutzen.
• Die Dichtflächen des Krümmers werden während der Installation, des Transports und der Lagerung der Maschine vor mechanischen Beschädigungen geschützt, indem an allen offenen Positionen Blindstopfen angebracht werden, bis die Ventilinstallation abgeschlossen ist.
• Aufrechterhaltung des Systemdrucks in teilweise gefüllten Verteilern während der Inbetriebnahmephasen, in denen noch nicht alle pneumatischen Kreisläufe angeschlossen oder aktiviert sind.

Halbleiter- und Elektronikfertigung

• Reinraumkompatible Blindabdeckungen für ISO 15407 W66-Verteiler in Halbleiterprozessanlagen verhindern das Eindringen von Partikeln in ungenutzte Verteileranschlussöffnungen während der Anlagenqualifizierung und Prozessentwicklung.
• Erweiterungsmöglichkeiten für automatisierte Testgeräte, bei denen zusätzliche Ventilstationen erforderlich sein könnten, um zukünftige Gerätetypen oder Testkonfigurationen zu unterstützen.

Pharmazeutische und Biowissenschaften

• Sterilbereich-kompatible Verteiler-Verschlusssätze für ISO 5599-Verteiler in pharmazeutischen Verarbeitungsanlagen, die die Reinigungsfähigkeit und Dichtheit ungenutzter Verteilerpositionen während GMP-konformer Validierungsaktivitäten gewährleisten.
• Reservierte Erweiterungskapazität für modulare automatisierte Abfüll- und Verpackungslinienverteiler in pharmazeutischen Umgebungen, in denen eine Produktionsausweitung nach der ersten Validierung zusätzliche Ventilstationen erfordern kann.

OEM-Maschinenbau

• Standardisierter Verteilerblock-Satzbestand für OEM-Maschinenhersteller, die mehrere Maschinenkonfigurationen auf Basis einer gemeinsamen Verteilerplattform produzieren, ermöglicht die auftragsbezogene Konfiguration von Ventilstationen bei gleichzeitiger Beibehaltung einer einzigen Verteiler-Artikelnummer.
• Erleichterung der Maschinenmodernisierung für den installierten Basisservice, wodurch es den Servicetechnikern vor Ort ermöglicht wird, bestehende Verteilerbaugruppen zu erweitern, indem Blindstopfen entfernt und neue Ventilstationen installiert werden, ohne dass die Verteilerhardware ausgetauscht werden muss.

Bestellung und Konfiguration der Modellnummer

Verteiler-Verschlusssets werden bestellt, indem die Setnummer entsprechend der jeweiligen Ventilserie, ISO-Größe und Verteilernorm ausgewählt wird. Jedes Set ist eine komplette Baugruppe.

Für ISO 5599-2 W65-Serie: Größe 1 = 1375N77 oder 1381N77; Größe 2 = 1377N77 oder 1382N77; Größe 3 = 1379N77 oder 1380N77.

Für ISO 5599-1 W60/W64 Serie: Größe 1 = 546H77; Größe 2 = 694K77; Größe 3 = 537H77.

Für ISO 15407-1 W66 Serie: Größe 00 = RDX02BLK; Größe 0 = RDX01BLK.

Für ISO 15407-2 W66 Serie: Größe 00 = RPS5634P; Größe 0 = RPS5534P.

Für die SAE-Serie: Größe 125 = 820K77; Größe 250 = 821K77; Größe 500 = 822K77.

Jedes Set enthält eine Abdeckplatte, eine Dichtung und Befestigungsschrauben. Für die Montage ist kein weiteres Zubehör erforderlich.

Wenden Sie sich an ROSS Controls unter (800) 438-7677, um Informationen zur Auswahl des 95 Series Blindstopfensatzes zu erhalten und die Kompatibilität mit bestimmten Verteilermodellnummern zu bestätigen.

Verwandte Produkte & Zubehör

• ISO 5599-2 W65-Serie Ventile – ISO 5599-2-Sockel-Schieber- und Hülsenventile, für die die Blindstopfen 1375N77, 1377N77 und 1379N77 vorgesehen sind. https://www.rosscontrols.com/en/series/243-iso-5599-2-w65-series
• Ventile der Serien ISO 5599-1 W60 und W64 – ISO 5599-1-Ventile mit Sockelmontage, für die die Blindstopfen 546H77, 694K77 und 537H77 verwendet werden. https://www.rosscontrols.com/en/series
• Ventile der ISO 15407 W66-Serie – Ventile der ISO 15407-1 und ISO 15407-2 W66-Serie, für die die Bezeichnungen RDX02BLK, RDX01BLK, RPS5634P und RPS5534P gelten. https://www.rosscontrols.com/en/series
• Zwischenmodule der Serie 99 – Durchflussregler, unabhängige Druckplatten und Abgasmodule für einzelne Verteilerstationen. https://www.rosscontrols.com/en/series/99-interposed-modules
• Sperrscheibe der Serie 101 – Sperrscheiben zur Absperrung von Zu-, Abluft- und Steueranschlüssen zwischen Verteilerstationen. https://www.rosscontrols.com/en/series/101-blocking-disc
• Übergangsplatte Serie 102 – Übergangsplatten zum Verbinden verschiedener ISO-Ventilgrößen in derselben Verteilerbaugruppe. https://www.rosscontrols.com/en/series/102-base-size-transition-plate

Häufig gestellte Fragen (FAQ)

F: Warum benötige ich ein Verteiler-Verschlussset, anstatt die Station einfach offen zu lassen?

A: Eine offene Verteilerstation setzt die Zufuhrkanalöffnungen und die Ventilbefestigungsfläche der Atmosphäre aus. Ohne Dichtung und Blindplatte entweicht Druckluft ungehindert aus den offenen Zufuhranschlüssen, was zu Luftverlust, reduziertem Systemdruck und erhöhter Kompressorbelastung führt. Auch Schmutz und Verunreinigungen können durch offene Stationen in den Verteiler gelangen und Ventilverschmutzung und vorzeitigen Ausfall verursachen. Ein Blindstopfen gewährleistet die Druckdichtheit und Sauberkeit der gesamten Verteilerbaugruppe.

F: Kann ich die Position eines Blindkits später auf eine aktive Ventilstation aufrüsten?

A: Ja. Dies ist der primäre Konstruktionszweck von Verteilerblock-Verschlusssätzen. Wenn Sie eine Ventilstation hinzufügen möchten, entfernen Sie die Blindplatte und die Dichtung, montieren Sie den Ventilsockel oder das Ventil mit Dichtung an der Stationsposition unter Verwendung derselben Befestigungslöcher und schließen Sie die Zu-, Abluft- und elektrischen Anschlüsse an. Ein Austausch des Verteilers ist nicht erforderlich.

F: Was ist in jedem Abdeckset enthalten?

A: Jedes Verteilerblock-Verschlussset enthält drei Komponenten: die Blindplatte (eine massive Metallplatte, die der Grundfläche der Ventilstation entspricht), die passende Verteilerdichtung und die korrekten Befestigungsschrauben für die jeweilige Ventilplattform. Es müssen keine weiteren Teile separat erworben werden.

F: Gibt es unterschiedliche Blindstopfen für ISO 5599-1 und ISO 5599-2 Verteiler der gleichen ISO-Größe?

A: Ja. ISO 5599-1 (W60/W64-Serie) und ISO 5599-2 (W65-Serie) Verteilerblöcke weisen trotz gleicher ISO-Größenbezeichnung unterschiedliche Montageflächen und Anschlussmuster auf. Blindstopfen sind zwischen den Plattformen 5599-1 und 5599-2 nicht austauschbar. Prüfen Sie daher vor der Auswahl eines Blindstopfens stets die Norm (5599-1 oder 5599-2) und die Ventilserie.

F: In welcher Preisklasse liegen die Verteilerblockiersätze?

A: Basierend auf den angegebenen Preisen für die verschiedenen Varianten liegen die Preise für Verteilerblockiersätze zwischen ca. 3,50 $ (Modell 1806H77) und 56,50 $ (Modelle 1381N77 und 1382N77). Günstigere Sätze sind in der Regel kleinere ISO-Größen oder einfachere Ausführungen. Die vollständige und aktuelle Preisliste aller verfügbaren Modelle erhalten Sie bei ROSS Controls unter der Telefonnummer (800) 438-7677.

F: Können Blindstopfen in SAE-Krümmerbaugruppen verwendet werden?

A: Ja. SAE-Verschlusskappensätze sind für die SAE-Größen 125 (820K77), 250 (821K77) und 500 (822K77) erhältlich. Diese Sätze sind für die Montageschnittstelle des SAE-Ventilblocks der Serie 80/84 ausgelegt und dürfen nicht mit ISO- oder ANSI-Plattformsätzen ausgetauscht werden.

F: Wie kann ich überprüfen, ob die Installation eines Blindstopfens dicht ist?

A: Nachdem die Befestigungsschrauben über Kreuz mit dem vorgeschriebenen Drehmoment angezogen wurden, den Systemdruck bei eingeschaltetem Verteiler schrittweise wiederherstellen und alle Dichtflächen um den Rand der Blindplatte mit Seifenwasser oder einem Lecksuchspray besprühen. Blasenbildung deutet auf ein Leck hin, was in der Regel bedeutet, dass die Dichtung nicht richtig sitzt oder das Drehmoment der Blindplatte nicht ausreicht. Die Dichtung gegebenenfalls nachziehen oder neu einsetzen und erneut prüfen.

F: Benötigen Blindstopfen-Sets eine spezielle Dichtung oder ist jede flache Dichtung geeignet?

A: Verwenden Sie stets die im ROSS-Verschlussset enthaltene Dichtung für die jeweilige Ventilplattform und -größe. Flache Dichtungen von Drittanbietern passen möglicherweise nicht zum Anschlussmuster des Ventilblocks, bestehen aus inkompatiblen Materialien oder weisen die falsche Dicke auf, was zu Undichtigkeiten oder Inkompatibilität mit der Plattform führen kann. Die Verwendung von Dichtungen anderer Hersteller kann außerdem zum Erlöschen der Garantie für den Ventilblock führen.

F: Besteht die Blindplatte für die Station nach ISO 5599-1 aus einem bestimmten Material?

A: Laut ROSS-Katalogdaten besteht die Blindplatte gemäß ISO 5599-1 aus einer 8 mm dicken Metallplatte. Die genaue Metalllegierung ist nicht explizit angegeben; bitte wenden Sie sich an ROSS Controls, um Informationen zu den Materialzertifizierungsanforderungen für Anwendungen in korrosiven Umgebungen zu erhalten.

F: Können Blindstopfen-Sets als Ersatzteile für bereits installierte Krümmer bestellt werden?

A: Ja. Blindstopfen sind als Einzelersatzteile bei ROSS Controls und autorisierten Händlern erhältlich. Es empfiehlt sich, für jede Verteilergröße einen Blindstopfen vorrätig zu halten, um die Stationspositionen nach dem Ausbau des Ventils für Wartungs- oder Reparaturarbeiten wieder abzudichten und so die Druckintegrität des Verteilers aufrechtzuerhalten, bis die Ersatzventile beschafft sind.

Installations- und Wartungsrichtlinien

• Vor der Installation müssen alle Energiequellen gesperrt und gekennzeichnet sowie der gesamte nachgelagerte pneumatische Druck gemäß OSHA 1910.147 auf Null abgelassen werden.
• Reinigen Sie die Montagefläche der Verteilerstation gründlich, um jegliche Verunreinigungen, Bearbeitungsöle oder Dichtungsmittelreste zu entfernen, bevor Sie die Dichtung montieren.
• Positionieren Sie die Dichtung auf der Oberfläche der Verteilerstation und achten Sie darauf, dass alle Anschlussöffnungen abgedeckt sind und die Dichtung korrekt mit den Befestigungslöchern ausgerichtet ist.
• Setzen Sie die Blindplatte über die Dichtung und führen Sie die Befestigungsschrauben ein. Ziehen Sie die Schrauben über Kreuz mit dem in der jeweiligen Montageanleitung der Ventilserie angegebenen Drehmoment fest.
• Die Befestigungsschrauben dürfen nicht zu fest angezogen werden, da dies die Dichtung verformen und zu Undichtigkeiten oder Beschädigungen der Krümmeroberfläche führen kann.
• Nach der Installation den Systemdruck schrittweise wiederherstellen und mit Seifenwasser oder einer gleichwertigen Lecksuchmethode überprüfen, ob an den Schnittstellen der Blindstopfenstation keine Lecks vorhanden sind.
• Beim Entfernen eines Blindstopfens zum Einbau eines Ventils muss der Dichtungssitz vor dem Einbau der Ventilsockeldichtung auf Beschädigungen überprüft werden.
• Nicht verwendete Abdecksets sollten an einem trockenen Ort aufbewahrt werden, der nicht mit Schmierstoffen oder Lösungsmitteln in Berührung kommt, die das Dichtungsmaterial beschädigen könnten.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA, Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie den Kundendienst von ROSS Controls USA unter 1-800-GET-ROSS oder den technischen Kundendienst unter 1-888-TEK-ROSS.

Informationen zur Kompatibilität der Kits mit bestimmten Verteilermodellnummern und zu aktuellen Preisen finden Sie unter rosscontrols.com oder kontaktieren Sie ROSS Controls unter (800) 438-7677.
