Mehrfachsperrvorrichtung Für Lockout-L-O-X-Ventile

Produktübersicht

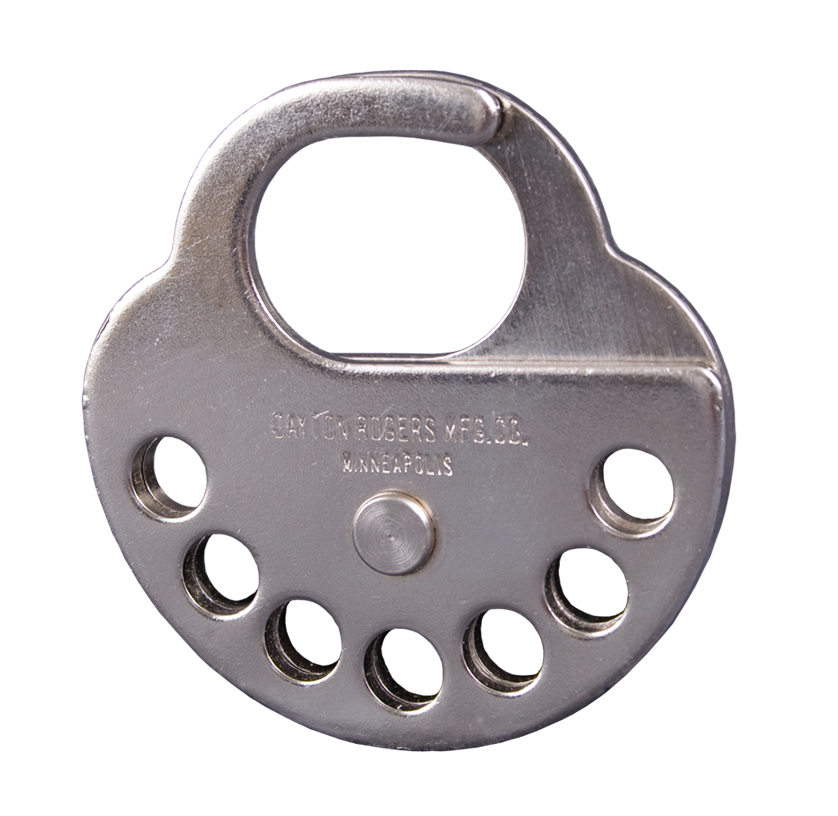

Die Mehrfachverriegelungsvorrichtung von ROSS Controls (Modell 356A30) ist ein Mehrloch-Verriegelungsbügel zur Befestigung am pneumatischen Energieabsperrventil ROSS LOX. Er ermöglicht es mehreren Mitarbeitern, gleichzeitig ihre individuellen Vorhängeschlösser an einem einzigen Verriegelungspunkt anzubringen. Da jeder an Wartungs- oder Servicearbeiten beteiligte Mitarbeiter ein persönliches Schloss anbringen muss, gewährleistet die Mehrfachverriegelungsvorrichtung das grundlegende Prinzip der Gruppenverriegelung/-kennzeichnung: Niemand darf ein System wieder in Betrieb nehmen, solange sich ein anderer autorisierter Mitarbeiter im Gefahrenbereich befindet.

Die Mehrfachverriegelungsvorrichtung 356A30 bietet Platz für bis zu 7 einzelne Vorhängeschlösser am Verriegelungspunkt des ROSS LOX-Ventils. Jeder Arbeiter, der sein persönliches Schloss anbringt, stellt eine physische Barriere dar, die entfernt werden muss, bevor das Ventil wieder in die geöffnete (stromführende) Position gebracht werden kann. Der letzte Arbeiter, der seinen Arbeitsabschnitt abgeschlossen hat, entfernt sein Schloss. Erst dann kann das Ventil vom autorisierten Wiederinbetriebnahme-Aufsichtspersonal entriegelt werden.

ROSS LOX-Ventile (Lockout and Exhaust) sind der anerkannte Industriestandard für die pneumatische Energieisolierung. Sie sind so konstruiert, dass sie im geschlossenen Zustand die Zuluftzufuhr blockieren und den gesamten nachgeschalteten Druck gleichzeitig abführen. Der Verriegelungsmechanismus des LOX-Ventils ist so ausgelegt, dass er sich nur in der geschlossenen Position (AUS) verriegeln lässt und so ein unbeabsichtigtes Öffnen während Wartungsarbeiten verhindert. Die Mehrfachverriegelungsvorrichtung erweitert diese Funktionalität auf Gruppenverriegelungsszenarien gemäß OSHA 1910.147 und ANSI Z244.1.

Für Sicherheitsbeauftragte, Compliance-Beauftragte und Maschinenkonstrukteure, die pneumatische Sperr- und Kennzeichnungssysteme spezifizieren, bietet das Mehrfachsperrgerät 356A30 das entscheidende Zubehör, um einen LOX-Ventilsperrpunkt für einen einzelnen Arbeiter in eine vollständig konforme Gruppensperrstation für Wartungsteams mit mehreren Arbeitern umzuwandeln.

Wichtigste technische Merkmale

• Bis zu 7 individuelle Vorhängeschlösser - Der 356A30-Haken verfügt über mehrere Schlosslöcher, an denen jeweils ein persönliches Vorhängeschloss angebracht werden kann. Dadurch können bis zu 7 Arbeiter gleichzeitig individuelle Schlösser am selben LOX-Ventil-Sperrpunkt während Gruppenwartungsarbeiten anbringen.
• Schutz vor versehentlicher Aktivierung - Solange sich eine persönliche Verriegelung am Riegel befindet, kann das LOX-Ventil nicht geöffnet werden. Dies bietet einen zuverlässigen physischen Schutz vor versehentlicher Wiederinbetriebnahme des pneumatischen Systems, während sich Personal im Gefahrenbereich aufhält.
• Universelle LOX-Ventilkompatibilität – Das 356A30 ist mit allen ROSS LOX-Modellen kompatibel, einschließlich der Konfigurationen der 15er Serie Classic, Slim-Line, High-Capacity, Modular und Edelstahl sowie der 27er Serie Piloted LOX-Modelle. Es gibt nur eine einzige Zubehör-Teilenummer für alle ROSS Energieisolationsventilplattformen.
• OSHA 1910.147 Gruppensperrverfahren – Unterstützt direkt die Einhaltung der OSHA 29 CFR 1910.147 Gruppensperr-/Kennzeichnungsverfahren, die vorschreiben, dass jeder autorisierte Mitarbeiter, der Service- oder Wartungsarbeiten durchführt, sein eigenes persönliches Schloss an der Energieisolierungsvorrichtung anbringen muss.
• ANSI Z244.1- und CSA Z460-konformes Design – Unterstützt Gruppensperrverfahren gemäß den Normen ANSI/ASSE Z244.1-2016 und CSA Z460-2020 zur Kontrolle gefährlicher Energien und ermöglicht es Anlagenbetreibern, die Einhaltung der Vorschriften bei Sicherheitsaudits nachzuweisen.
• Einfache, robuste Konstruktion – Die Öse ist ein langlebiges Metallbauteil, das direkt am LOX-Ventil-Verriegelungsmechanismus befestigt wird. Dank ihrer einfachen Konstruktion ist für die Montage kein Werkzeug erforderlich, sodass sie bei Wartungsarbeiten mit mehreren Mitarbeitern sofort einsatzbereit ist.
• Niedrige Stückkosten für einen breiten Einsatz - Mit einem Preis von 25,50 US-Dollar pro Einheit ermöglicht der 356A30 die kostengünstige Installation einer Gruppenverriegelungsfunktion an jedem LOX-Ventil-Energieisolationspunkt in einer Anlage und unterstützt so die umfassende Einhaltung des LOTO-Programms.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Automobilmontage und Stanztechnik

• Gruppensperrung für mehrköpfige Werkzeugwechselteams, die an großen hydraulisch-pneumatischen Pressenlinien arbeiten, wobei 3 bis 5 Werkzeugtechniker gleichzeitig die pneumatischen Energiequellen an jeder LOX-Ventilstation sperren müssen, bevor sie den Pressenbettbereich betreten dürfen.
• Sperrung der Roboterschweißzellen in einer Autowerkstatt durch das Wartungsteam, wobei ein Robotertechniker, ein Pneumatiktechniker und ein Elektriker jeweils ein persönliches Schloss am selben pneumatischen LOX-Isolationspunkt anbringen, bevor sie die Pneumatik der Schweißvorrichtung warten.
• Bei den LOTO-Übergabeverfahren zum Schichtwechsel bringen sowohl die ein- als auch die ausscheidenden Wartungstechniker während längerer Wartungsschichten persönliche Schlösser an den LOX-Ventil-Absperrstellen an, um einen kontinuierlichen Schutz während des gesamten Schichtwechselzeitraums zu gewährleisten.

Metallverarbeitung und Stahlwerksbetrieb

• Sperrung mehrerer Gewerke durch Fremdfirmen an pneumatischen LOX-Isolationsstationen in einem Stahlwerk, wo Monteure, Elektriker und Instrumententechniker, die gleichzeitig Wartungsarbeiten durchführen, jeweils persönliche Schlösser an demselben Energieisolationspunkt anbringen müssen.
• Jährliche Wartungsstillstandsverfahren in Aluminiumgießereien und Walzwerken, bei denen die Wartungsplanung vorschreibt, dass Abteilungsleiter, Wartungstechniker und Sicherheitsbeauftragte während geplanter Stillstandszeiten jeweils persönliche Schlösser an allen Energieisolierungspunkten anbringen.
• Verfahren für das Betreten von beengten Räumen bei Press- und Umformvorgängen, bei denen mehrere Mitglieder des Eintrittsteams einzelne Verriegelungen an pneumatischen Energiequellen anbringen müssen, bevor ein Aufsichtsführender für beengte Räume den Zutritt gestattet.

Verpackung und Lebensmittelverarbeitung

• Gruppensperrung des Reinigungs- und Wartungspersonals an den LOX-Isolationspunkten von Hochgeschwindigkeits-Verpackungsmaschinen, wo Reinigungspersonal, Wartungstechniker und Qualitätssicherungspersonal möglicherweise gleichzeitig Zugang zu verschiedenen Zonen desselben pneumatischen Kreislaufs benötigen und diese warten müssen.
• Produktumstellungsverfahren an Verpackungslinien mit mehreren Formaten, bei denen die LOX-Ventilabsperrpunkte während der gesamten Umstellung gesperrt bleiben müssen, während die Techniker für Mechanik, Elektrik und Linieneinrichtung gleichzeitig ihre zugewiesenen Umstellungsaufgaben durchführen.
• Konformitätsdemonstrationen bei Inspektionen von FDA- und OSHA-Einrichtungen, bei denen die Mehrfachverriegelungsfähigkeit an pneumatischen Energieisolierungspunkten einen sichtbaren Beweis für die Umsetzung des Gruppenverriegelungsprogramms liefert.

Pharmazeutische und Life-Sciences-Produktion

• GMP-konforme Energieisolierung während der Gerätequalifizierung (IQ/OQ/PQ), bei der Validierungsingenieure, Wartungstechniker und Qualitätssicherungsbeauftragte anwesend sein und einzeln von den pneumatischen Energiequellen abgesperrt werden müssen, bevor Validierungstests durchgeführt werden können.
• Änderungskontrollverfahren bei Modifikationen von pharmazeutischen Produktionsanlagen, bei denen mehrere autorisierte Mitarbeiter persönliche Schlösser an den LOX-Ventil-Isolationsstellen anbringen, als Teil der formalen Dokumentationsanforderungen für die Änderungskontrolle.

Allgemeiner Industrie- und OEM-Maschinenbau

• Bei den Werksabnahmeprüfungen (FAT) in den Produktionsstätten der OEM-Maschinenhersteller bringen Kundenvertreter, Inbetriebnahmetechniker und Mitarbeiter der Qualitätskontrolle jeweils persönliche Schlösser an den pneumatischen Energieisolationspunkten an, bevor sie an den Sicherheitsschaltungsprüfungen teilnehmen.
• Bei Wartungsarbeiten im Rahmen eines Vertrags, bei denen sowohl das Instandhaltungspersonal der Einrichtung als auch die Techniker externer Auftragnehmer die LOX-Ventil-Absperrstellen einzeln verriegeln, bevor sie gemeinsam pneumatische Geräte warten, werden die Koordinierungsanforderungen der OSHA für Auftragnehmer und Arbeitgeber gemäß 1910.147(f) erfüllt.

Petrochemische und Prozessindustrie

• Integration des Permission-to-Work-Systems in Anlagen zur chemischen Verarbeitung, bei denen an den Absperrstellen der LOX-Ventile sowohl der ausführende Teamleiter als auch der ausstellende Vorgesetzte die einzelnen Verriegelungen anbringen müssen, bevor eine Wartungsarbeitserlaubnis als aktiv gilt.
• Gefährliche Wartungsarbeiten an Anlagen zur Handhabung von Druckgasen und Chemikalien, bei denen die Anzahl der gleichzeitig auf eine Maschine zugreifenden Arbeiter 5 bis 7 persönliche Verriegelungspositionen an einem einzigen pneumatischen Energieisolationspunkt erfordert.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte & Zubehör

• Manuelle Absperrventile der Serie 15 für LOX-Systeme – ROSS LOX-Energieabsperrventile in den Ausführungen Classic, Slim-Line, High-Capacity und Edelstahl, für die das Gerät 356A30 entwickelt wurde. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• LOX-Ventile der Serie 15 mit EEZ-ON-Sanftanlauf – LOX-Ventile mit integriertem Sanftanlauf für kontrollierte pneumatische Wiederbefüllung nach der Verriegelung. Kompatibel mit der Gruppenverriegelung 356A30. https://www.rosscontrols.com/en/documents/331
• 27er Serie vorgesteuerte LOX-Absperrventile – Magnet- oder pneumatisch vorgesteuerte Ventile mit integrierter manueller LOX-Absperrsteuerung, kompatibel mit dem Verschlussriegel 356A30. https://www.rosscontrols.com/en/series
• 988A30 Pop-Up-Druckanzeiger – Optische Druckanzeige für den Messanschluss des LOX-Ventils zur Überprüfung, ob der Druck nach dem Ventil vor dem Betreten durch Arbeiter abgebaut ist. 1/8-Zoll-NPT-Anschluss. https://www.rosscontrols.com/en/series
• 586A86 Druckschalter (EN-Stecker) – Druckschalter für den Messanschluss eines LOX-Ventils mit EN 175301-803-Stecker. Schließt bei einem Druckabfall von 5 psig. https://www.rosscontrols.com/en/series
• Druckschalter 1153A30 (M12-Stecker) – Druckschalter für den Messanschluss eines LOX-Ventils mit M12-Stecker. Schließt bei einem Druckabfall von 5 psig. https://www.rosscontrols.com/en/series

Häufig gestellte Fragen (FAQ)

F: Welchen Zweck hat eine Mehrfachverriegelungsvorrichtung an einem pneumatischen Ventil?

A: Eine Mehrfachverriegelungsvorrichtung ermöglicht es mehreren Mitarbeitern, gleichzeitig ihre individuellen Vorhängeschlösser am selben Energieisolationspunkt anzubringen. OSHA 1910.147 schreibt vor, dass bei Gruppenverriegelungs-/Kennzeichnungsverfahren jeder autorisierte Mitarbeiter sein eigenes persönliches Schloss an der Energieisolationsvorrichtung anbringen muss. Ein LOX-Ventil mit Einzelverriegelung kann jeweils nur ein Vorhängeschloss aufnehmen; der Bügel 356A30 erweitert den Verriegelungspunkt, sodass bis zu 7 Vorhängeschlösser gleichzeitig für Gruppenwartungsarbeiten angebracht werden können.

F: Wie viele Vorhängeschlösser passen in das Modell 356A30?

A: Die Mehrfachverriegelung 356A30 ermöglicht die gleichzeitige Anbringung von bis zu 7 einzelnen Vorhängeschlössern am Verriegelungspunkt des ROSS LOX-Ventils. Jede Öffnung ist für ein Standard-Sicherheitsvorhängeschloss geeignet. Das Ventil kann nicht wieder geöffnet werden, solange ein Vorhängeschloss in der Öse angebracht ist.

F: Ist das 356A30 mit allen ROSS LOX-Ventilmodellen kompatibel?

A: Ja. Das Modell 356A30 ist für die Verwendung mit allen ROSS LOX-Modellen geeignet, einschließlich der LOX-Ventile der Serien 15 Classic, Slim-Line, High-Capacity, Modular und Edelstahl sowie der vorgesteuerten LOX-Modelle der Serie 27. Bitte kontaktieren Sie ROSS Controls, um die Kompatibilität mit bestimmten LOX-Modellnummern zu bestätigen.

F: Funktioniert die Mehrfachverriegelungsvorrichtung mit den Vorhängeschlössern, die ich bereits in unserem LOTO-Programm habe?

A: Die Ösen des 356A30 sind für handelsübliche Sicherheitsschlösser geeignet, die mit dem ROSS LOX-Ventilsperrmechanismus kompatibel sind. Der Durchmesser der LOX-Ventilsperröffnung beträgt 7,0 mm (0,27 Zoll) bei einer Länge von 10,9 mm (0,43 Zoll). Bitte prüfen Sie, ob der Bügeldurchmesser Ihres Vorhängeschlosses mit den Standardabmessungen der LOX-Sperröffnung kompatibel ist. Wenden Sie sich an ROSS Controls, falls spezielle Vorhängeschlosskompatibilität erforderlich ist.

F: Welche OSHA-Norm schreibt die Verwendung einer Mehrfachverriegelungsvorrichtung vor?

A: Gemäß OSHA 29 CFR 1910.147 (Kontrolle gefährlicher Energien) muss bei Wartungs- und Instandhaltungsarbeiten, an denen mehrere Personen beteiligt sind, jeder autorisierte Mitarbeiter sein eigenes Schloss an der Energieisolierungsvorrichtung anbringen (Abschnitt 1910.147(f)(3)). Diese Gruppenverriegelungsvorschrift erfordert eine Vorrichtung, die mehrere Vorhängeschlösser gleichzeitig aufnehmen kann – genau diese Funktion erfüllt der 356A30-Haken.

F: Was passiert, wenn ein Arbeiter seine Aufgabe beendet hat, andere aber noch arbeiten?

A: Sobald ein Mitarbeiter seine Aufgabe abgeschlossen hat, entfernt er lediglich sein persönliches Vorhängeschloss vom 356A30-Ösenverschluss. Die übrigen persönlichen Vorhängeschlösser der anderen Mitarbeiter verbleiben am Verschluss. Solange sich ein persönliches Vorhängeschloss am Verschluss befindet, kann das LOX-Ventil nicht wieder geöffnet und die pneumatische Energieversorgung nicht wiederhergestellt werden. Das System kann erst wieder in Betrieb genommen werden, wenn der letzte Mitarbeiter sein persönliches Schloss entfernt hat und der zuständige Vorgesetzte bestätigt hat, dass sich keine weiteren Personen mehr im System befinden.

F: Sollte jedes LOX-Ventil an einer Maschine über ein eigenes 356A30-Gerät verfügen?

A: Nicht unbedingt. Der 356A30 wird am LOX-Ventil angebracht, wenn Gruppensperrverfahren eingeleitet werden. Einige LOTO-Programme führen 356A30-Verschlüsse in einem Sperrset mit, das je nach Bedarf zu jedem Energieisolationspunkt transportiert wird. Andere Programme installieren einen 356A30 dauerhaft an jedem LOX-Ventilpunkt, der regelmäßig Gruppensperrverfahren erfordert. Prüfen Sie die LOTO-Programmverfahren Ihrer Anlage und die Häufigkeit der Gruppenwartungsarbeiten, um die geeignete Einsatzstrategie zu ermitteln.

F: Kann der 356A30 mit dem ROSS LOX EEZ-ON Sanftanlaufventil verwendet werden?

A: Ja. Der 356A30 ist mit LOX-Ventilen kompatibel, die über eine EEZ-ON-Sanftanlauffunktion verfügen. Die EEZ-ON-Sanftanlauffunktion steuert die Geschwindigkeit des Wiederaufbaus des pneumatischen Drucks nach dem Lösen der Verriegelung; sie beeinflusst den Verriegelungsmechanismus selbst nicht. Die Öse des 356A30 wird bei Modellen mit EEZ-ON-Funktion genauso wie bei Standard-LOX-Ventilen an der LOX-Verriegelungsöffnung befestigt.

F: Gibt es Zubehör zur Druckprüfung, um den Nullenergiezustand vor dem Betreten des Arbeitsbereichs durch Arbeiter zu bestätigen?

A: Ja. ROSS bietet zwei Arten von Druckprüfzubehör für den integrierten Messanschluss des LOX-Ventils an: Modell 988A30 ist eine optische Pop-up-Anzeige (1/8 Zoll NPT), die visuell bestätigt, dass der Druck nachgeschaltet abgebaut ist. Die Modelle 586A86 (EN-Anschluss) und 1153A30 (M12-Anschluss) sind Druckschalter, die bei einem Druckabfall von 5 psig schließen und ein elektrisches Signal an ein Steuerungssystem oder eine Kontrollleuchte senden. Beide Typen ermöglichen es dem Personal, den energiefreien Zustand am Absperrpunkt zu überprüfen, bevor es den Gefahrenbereich betritt.

F: Ist der 356A30 für Wartungsarbeiten erforderlich, die von einer einzelnen Person durchgeführt werden?

A: Nein. Bei Wartungsarbeiten durch eine einzelne Person befestigt diese ihr persönliches Vorhängeschloss direkt an der Absperröffnung des LOX-Ventils (Durchmesser 0,27 Zoll). Der Bügel 356A30 wird speziell benötigt, wenn zwei oder mehr Personen gleichzeitig an einer Wartungs- oder Servicemaßnahme beteiligt sind und jede Person ihr eigenes Schloss anbringen muss. Der Bügel 356A30 ist auch dann nützlich, wenn ein Vorgesetzter zusätzlich zu den individuellen Schlössern der Mitarbeiter ein eigenes Schloss anbringen möchte.

F: Was kostet das Mehrfachverriegelungsgerät 356A30?

A: Das Mehrfachverriegelungsgerät 356A30 ist für 25,50 $ erhältlich. Bei diesem Preis stellt die flächendeckende Installation einer Mehrfachverriegelungsfunktion an allen LOX-Ventilstellen einer Anlage einen geringen Kostenfaktor bei den Investitionen in die Anlagensicherheit dar. Kontaktieren Sie ROSS Controls unter (800) 438-7677 oder besuchen Sie rosscontrols.com für aktuelle Preise und Verfügbarkeit.

F: Bietet ROSS Schulungsressourcen für LOX-Ventil-Sperr- und Kennzeichnungsverfahren an?

A: Die zertifizierten Sicherheitsexperten von ROSS Controls bieten Schulungen vor Ort zu Lockout/Tagout-Verfahren und Systemvalidierung, LOTO-Audits in Ihren Anlagen, Maschinenrisikobewertungen und der Entwicklung von Einpunkt-Lockout-Systemen an. Kontaktieren Sie ROSS Controls über rosscontrols.com oder telefonisch unter +1 (800) 438-7677, um sich über Sicherheitsschulungen und Beratungsleistungen zu informieren.

Installations- und Wartungsrichtlinien

• Vor Einleitung jeglicher Sperrmaßnahmen muss der Gruppensperrungsbeauftragte alle Energiequellen identifizieren und den Sperrplan allen beteiligten Arbeitern mitteilen.
• Schließen Sie das LOX-Ventil, indem Sie den Griff bis zur vollständig geschlossenen Position nach innen drücken. Vergewissern Sie sich, dass der nachgeschaltete pneumatische Druck über den Auslassanschluss des LOX-Ventils abgeführt wird.
• Überprüfen Sie mit Hilfe einer optionalen optischen Pop-up-Anzeige (988A30) oder eines Druckschalters (586A86 oder 1153A30) am Messanschluss des LOX-Ventils, ob der nachgelagerte Druck auf Null gesunken ist.
• Bringen Sie den Bügel der Mehrfachverriegelungsvorrichtung 356A30 am Verriegelungsloch des LOX-Ventils an.
• Jeder teilnehmende Arbeiter befestigt sein persönliches Vorhängeschloss an einem der verfügbaren Ösen. Kein Arbeiter darf sein Schloss anbringen, bevor er sich persönlich vergewissert hat, dass sich das Ventil in der gesperrten Position befindet.
• Nachdem alle persönlichen Schlösser angebracht sind, führt jeder Arbeiter seine zugewiesene Wartungs- oder Serviceaufgabe durch.
• Nach Abschluss ihrer Arbeit entfernt jeder Arbeiter nur sein eigenes persönliches Vorhängeschloss aus dem Riegel.
• Der Gruppen-Sperrbeauftragte vergewissert sich, dass sich alle Personen aus dem Gefahrenbereich entfernt haben, bevor er die Wiederinbetriebnahme genehmigt. Nachdem alle persönlichen Sperren entfernt wurden, kann das LOX-Ventil wieder geöffnet werden.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie den Kundendienst von ROSS Controls USA unter 1-800-GET-ROSS oder den technischen Kundendienst unter 1-888-TEK-ROSS.

Für die Auswahl von LOX-Ventilen, die Auslegung von Gruppensperrsystemen und Unterstützung bei der Einhaltung von Sicherheitsvorschriften besuchen Sie rosscontrols.com oder kontaktieren Sie ROSS Controls unter (800) 438-7677.
