Bantam-Baureihe G1/8 und G1/4; Durchfluss bis 765 l/min

Produktübersicht

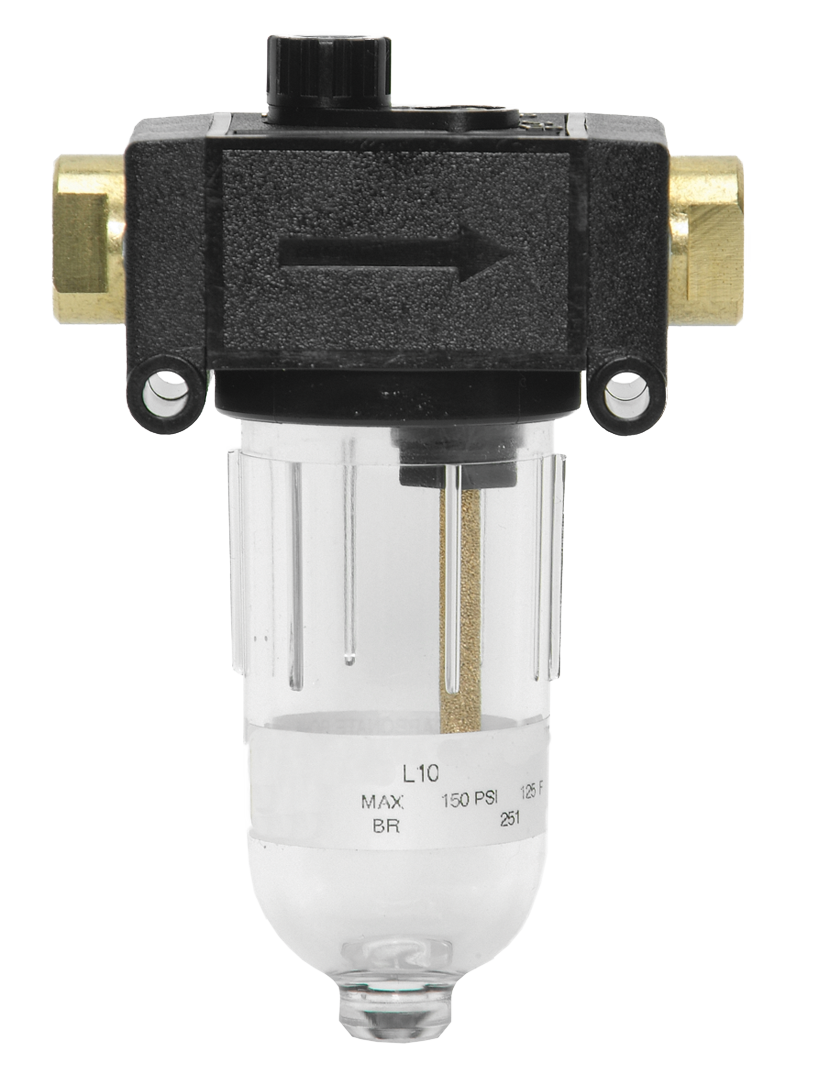

Die ROSS Controls Bantam-Serie umfasst kompakte, modulare Dochtschmiergeräte für pneumatische Systeme, die eine präzise und gleichmäßige Ölzufuhr bei kleinen Anschlussgrößen erfordern. Mit Anschlussgrößen von 1/8" und 1/4" (NPTF- oder G/BSPP-Gewinde) und Schnellkupplungen von 1/4" bis 10 mm eignet sich die Bantam-Serie für eine Vielzahl von Rohrleitungskonfigurationen bei minimalem Platzbedarf.

Jeder Bantam-Schmierstoffgeber nutzt einen Dochtfördermechanismus, um Öl mit kontrollierter und reproduzierbarer Rate in den Druckluftstrom abzugeben. Die Dochtausrichtung und -tiefe im Gehäuse bestimmen die Ölmenge und ermöglichen dem Wartungspersonal eine einfache mechanische Anpassung des Schmierstoffstands ohne externes Werkzeug. Die Öleinstellung erfolgt extern ohne Absperrung, sodass Änderungen vor Ort ohne Systemdruckabfall möglich sind.

Die Bantam-Serie besteht aus Gehäusen aus Acetalpolymer und ist wahlweise mit 60-ml-Polycarbonat-Kunststoffbehältern (bis 10 bar) oder Aluminium-Metallbehältern (bis 14 bar) erhältlich. Nitril-Dichtungen gewährleisten die Kompatibilität mit handelsüblichen Schmierölen auf Mineralölbasis und die Dichtigkeit über den gesamten angegebenen Temperaturbereich.

Dank der modularen Bauweise lassen sich Bantam-Schmiergeräte ohne Rohrnippel direkt mit Filtern und Reglern der ROSS Bantam-Serie verbinden; die Anschlüsse sind zwischen den Einheiten mit O-Ringen abgedichtet. So entsteht eine komplette, kompakte FRL-Station für pneumatische Geräte, Instrumente und kleine pneumatische Aktuatorkreisläufe mit geringer Beanspruchung.

Wichtigste technische Merkmale

• Dochtschmierung – Sorgt für einen kontinuierlichen, kontrollierten Ölfluss in den Druckluftstrom. Die Dochtposition (oben, eine Nut tiefer oder zwei Nuten tiefer) passt die Ölfördermenge an die jeweiligen Anwendungsanforderungen an.
• Modulare Montage – Lässt sich ohne Rohrnippel direkt an Filter und Regler der ROSS Bantam-Serie anschließen. O-Ring-gedichtete modulare Anschlüsse eliminieren Gewindeverbindungen zwischen den Einheiten und reduzieren so Leckstellen.
• Gewindeanschlüsse und Schlauchverschraubungsoptionen - Erhältlich mit 1/8- und 1/4-Zoll-NPTF- oder G (BSPP)-Gewindeanschlüssen oder Schnellkupplungs-Schlauchverschraubungen für 1/4-Zoll-, 3/8-Zoll-, 4-mm-, 6-mm-, 8-mm- und 10-mm-Außendurchmesser-Schläuche.
• Externe Einstellung, keine Abschaltung - Die Ölfördermenge wird extern eingestellt, ohne den Luftstrom zu unterbrechen oder das System zu entlüften, was die Wartung während der kontinuierlichen Produktion vereinfacht.
• Schnellbefüllverschluss – Verfügbar für alle Bantam-Modelle. Der Schnellbefüllverschluss ermöglicht das Nachfüllen des Ölbehälters unter Druck, ohne die Schwimmerkammer abnehmen zu müssen. Dadurch werden Ausfallzeiten bei der Wartung minimiert.
• Polycarbonat- oder Aluminiumschale – 60-ml-Polycarbonatschale für Standardanwendungen bis 10 bar (150 psig) und 52 °C (125 °F). Die Aluminiumschale erweitert den zulässigen Druckbereich auf 14 bar (200 psig) und die Temperaturbeständigkeit auf 66 °C (150 °F).
• Kompakte, leichte Konstruktion – Gehäuse aus Acetal mit einem Gesamtgewicht ab 0,08 kg (0,17 lb) für die Ausführung ohne Anschluss und 0,17 kg (0,37 lb) für Varianten mit Anschluss. Minimiert die Belastung von Pneumatikverteilern und Wandhalterungen.
• Nitrildichtungen für die Kompatibilität mit Mineralölen - Standard-Nitrildichtungen (Buna-N) behalten ihre Elastizität und Dichtungsleistung bei Verwendung von Schmierstoffen auf Mineralölbasis über den gesamten Nenntemperaturbereich bei.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Pneumatische Instrumentierung und Bedienfelder

• Instrumentenluftsysteme für Ventilstellungsregler, I/P-Wandler und pneumatische Regler, bei denen eine kleine, präzise Schmierung von Dichtungen und Aktuatorkomponenten ohne übermäßigen Ölverlust erforderlich ist.
• Miniaturisierte pneumatische Zylinderkreisläufe in der Montageautomatisierung, wo beengte Platzverhältnisse den Einsatz größerer Schmierkörper einschränken. Die modulare Bauweise des Bantam passt direkt in 6,35-mm-Rohrverteiler.
• Analytische und Laborgeräte, die kleine pneumatische Aktuatoren verwenden, bei denen eine gleichmäßige Schmierstoffzufuhr bei Durchflussraten von nur 1 scfm den Verschleiß der Aktuatordichtung verhindert, ohne empfindliche nachgeschaltete Komponenten zu verunreinigen.

Ausrüstung für Speisen und Getränke (Bereiche ohne direkten Kontakt)

• Aktuatoren und pneumatische Auslöseventile von Verpackungsmaschinen in Sekundärverpackungsprozessen, bei denen Druckluftleitungen mit kleinem Durchmesser geschmiert werden müssen. Der Polycarbonat-Behälter ermöglicht die visuelle Kontrolle des Ölstands bei Reinigungskontrollen.
• Förderbandumlenker und pneumatische Stopps an lebensmittelkonformen Verpackungslinien in produktberührungslosen Zonen, wo ein kompakter Schmierstoffgeber benötigt wird, um die Leistungsfähigkeit der Aktuatoren zwischen den planmäßigen Wartungsintervallen aufrechtzuerhalten.
• Kleine Magnetventilantriebe an Etikettier- und Datumsdruckmaschinen, wo eine gleichmäßige Schmierstoffzufuhr die Lebensdauer der Magnetspindel bei Anwendungen mit hoher Zykluszahl verlängert.

Textil- und Druckmaschinen

• Pneumatische Nadel- und Shuttle-Aktuatoren für Textilmaschinen, die mit 1/8- und 1/4-Zoll-Luftleitungen arbeiten, wobei die Dochtzuführungskonstruktion von Bantam eine ununterbrochene Schmierung während kontinuierlicher Produktionsschichten gewährleistet.
• Siebdruck- und Digitalveredelungsanlagen mit mehreren kleinen pneumatischen Kreisläufen, bei denen die modulare Bauweise die Komplexität der Verrohrung reduziert, indem Filter, Regler und Schmiergerät in einer einzigen Inline-Baugruppe zusammengefasst werden.
• Die Garnspannung und die Spulenwicklung werden mittels mikropneumatischer Aktuatoren gesteuert, wobei eine präzise Schmierung mit geringem Durchfluss von unter 5 scfm erforderlich ist, um eine Überschmierung und eine Verunreinigung des nachgelagerten Öls zu verhindern.

Elektronik- und Halbleiterfertigung

• Pneumatische Pick-and-Place-Greifer in Leiterplattenbestückungsanlagen, bei denen Polycarbonat-Behälter die Ölstandsüberwachung ohne Produktionsunterbrechung ermöglichen und die Schlauchanschlussanschlüsse zu Standard-Automatisierungsschläuchen von 6 mm und 8 mm passen.
• Pneumatische Gleiter und Drehantriebe für die Bauteilhandhabung in der Halbleiterverpackung, wo die Schmierung mit Docht bei niedrigem Durchfluss die Dichtheit bei Anwendungen mit hoher Taktfrequenz aufrechterhält und gleichzeitig das Eindringen von Öldämpfen in Reinraum-nahe Bereiche minimiert.
• Pneumatische Klemmen und Sonden für Prüfvorrichtungen in Funktionsprüfsystemen, bei denen die modulare Halterung des Bantam ohne zusätzliche Rohrleitungselemente direkt mit den daneben befindlichen Filter- und Reglereinheiten integriert werden kann.

HLK- und Gebäudeautomation

• Pneumatische Klappenantriebe in gewerblichen HLK-Anlagen, in denen 1/4-Zoll-Druckluftleitungen die Zonenklappen versorgen. Die modularen Bantam-Einheiten werden ohne separate Anschlüsse direkt im Regelluftverteiler installiert.
• Pneumatische Ventilantriebe für die Gebäudeautomation von Kalt- und Warmwasserregelventilen, bei denen eine gleichmäßige Schmierung den Verschleiß der Antriebsspindel reduziert und die mittlere Zeit zwischen Wartungsmaßnahmen verlängert.
• Druckluftbetriebene Druckschalter und Relaisfelder in Prozessgebäuden, wo kleine Schmiergeräte bewegliche Komponenten in pneumatischen Logikschaltungen über mehrjährige Wartungsintervalle hinweg instand halten.

Automobil- und allgemeine Montage

• Kleine pneumatische Mutternschrauber und Druckluftschrauber in der Automobilmontage, wo 1/4-Zoll-Druckluftkreisläufe eine kontrollierte Schmierung erfordern, um die Leistung von Werkzeugflügeln und Lagern bei hohen Arbeitszyklen aufrechtzuerhalten.
• Pneumatische Schaltkreise für Roboter-Endeffektoren mit Viertelzoll-Zuleitungen, wobei die Bantam-Serie in beengten Räumen Platz findet und gleichzeitig eine zuverlässige Dochtschmierung für die Dichtungen des Greifers und des Nachgiebigkeitsmechanismus gewährleistet.
• Pneumatische Drehmomentverstärker und Schlagwerkzeuge in der Endmontage, wo Werkzeugluftleitungen mit einem Nenndruck unter 150 psig von Polycarbonat-Schalenmodellen und einer während der Produktion zugänglichen externen Ölregulierung profitieren.

Bestellung und Konfiguration der Modellnummer

Die ROSS Bantam-Serie verwendet ein strukturiertes Modellnummernsystem. Das Präfix C kennzeichnet G-Gewinde (BSPP). Die neunte Stelle kann für eine Schnellfüllkappe auf 7 geändert werden.

NPT-Gewindemodelle haben kein Präfix. G (BSPP)-Gewindemodelle haben das Präfix C (z. B. C5B01B0005).

Ändern Sie die neunte Ziffer auf 7 für einen Schnellbefüll-Schmierstoffverschluss bei Standardmodellen (z. B. 5B01B0007).

Dochtorientierungscodes für die Ölfördermenge: HA = Docht nach oben (höchste Fördermenge), HB = Docht nach unten 1 Nut, HC = Docht nach unten 2 Nuten; L-Serie für Varianten mit geringer Ölfördermenge.

Zubehör

Modularer Blindabstandshalter

Eine Blindplatte ohne Anschluss (Modell 5B00B0005 und Varianten) kann als modularer Abstandshalter in die Baugruppe der Bantam-Serie eingebaut werden, um später einen Schmierer hinzuzufügen oder als Endkappe in Konfigurationen zu dienen, die nur aus Filter und Regler bestehen.

ROSS Bantam Series Filter

Die Filterkörper der Bantam-Serie mit Polyethylen-Filterelementen (5 µm Filterfeinheit) werden direkt an Bantam-Öler montiert. Erhältlich mit automatischem oder manuellem Ablauf. Behälter aus Polycarbonat oder Aluminium.

ROSS Bantam Series Regler

Kolben- und Membranregler von Bantam werden in die Bantam-Filter- und Öler-Anlage integriert. Einstellbereich 0 bis 100 psig (0 bis 7 bar) mit Verriegelungsschlüssel für manipulationssichere Druckeinstellung.

Verwandte Produkte & Zubehör

• 105 Miniatur-Schmiergeräte – Inline-Schmiergeräte mit Dochtzufuhr für 1/8- und 1/4-Zoll-Anschlüsse mit manipulationssicherer interner Einstellung. Fördermenge bis zu 25 scfm. Modelle mit hoher und niedriger Fördermenge. https://www.rosscontrols.com/en/series/105-miniature-series
• Öler der Serie 106 (mittlere Größe) – Modulare Schauglas-Öler für 1/4- bis 1/2-Zoll-Anschlüsse. Fördermenge bis zu 110 scfm. Behälter aus Polycarbonat oder Zink mit Zink-Sprengschutz. https://www.rosscontrols.com/en/series/106-mid-size-series
• MD3-Serie Öler – Modulare Schauglas-Öler für 1/4- bis 1/2-Zoll-Anschlüsse. Fördermenge bis zu 150 scfm. Transparente Ölstandsanzeige mit abnehmbarem externem Einstellknopf. https://www.rosscontrols.com/en/series/107-md3-series
• Öler der Serie 108 in voller Größe – Modulare oder Inline-Schau- und Dochtöler für 1/4- bis 3/4-Zoll-Anschlüsse. Fördermenge bis zu 140 scfm. Behältervolumen: 8 oz. https://www.rosscontrols.com/en/series/108-full-size-series
• Bantam-Serie FRL-Kombinationen – Komplette modulare Filter-Regler-Schmiergeräte-Kombinationen der Bantam-Serie, die alle drei Funktionen in einer einzigen kompakten Einheit vereinen. https://www.rosscontrols.com/en/series/139-bantam-series

Häufig gestellte Fragen (FAQ)

F: Worin besteht der Unterschied zwischen dem Schmiergerät der Bantam-Serie und dem der Miniatur-Serie?

A: Die Bantam-Serie ist für die modulare Montage konzipiert und lässt sich ohne Rohrnippel direkt mit anderen Bantam-Komponenten verbinden. Sie verfügt über eine externe Einstellmöglichkeit ohne Absperrventil und ein Gehäuse aus Acetal. Die Miniatur-Serie (105) ist für die Inline-Montage mit einer manipulationssicheren internen Einstellmöglichkeit vorgesehen und besteht aus Aluminium. Beide Serien decken Anschlussgrößen von 1/8" und 1/4" ab, die Bantam-Serie bietet darüber hinaus Anschlussmöglichkeiten für Rohrdurchmesser von 1/4" bis 10 mm.

F: Welche Ölviskosität wird für den Schmierstoffgeber der Bantam-Serie empfohlen?

A: Verwenden Sie für typische Anwendungen mit Druckluftwerkzeugen ein Öl auf Mineralölbasis mit einem Anilinpunkt zwischen 82 °C und 104 °C und einer Viskosität von ISO 32 oder niedriger. Die Dosierung beträgt etwa einen Tropfen pro Minute. Vermeiden Sie Additive vom Phosphatester-Typ, da diese mit Nitrildichtungen unverträglich sind.

F: Kann ich den Ölbehälter nachfüllen, ohne die Ölwanne abzunehmen?

A: Ja, bei Bestellung mit der Option „Schnellbefüllverschluss“ (neunte Stelle = 7 in der Modellnummer, z. B. 5B01B0007). Der Schnellbefüllverschluss ermöglicht das Nachfüllen von Öl unter Druck, ohne dass der Druck abgelassen oder der Behälter entfernt werden muss. Bei Modellen mit Standard-Einfüllöffnung muss der Systemdruck vor dem Entfernen des Behälters zum Nachfüllen von Öl abgelassen werden.

F: Wie kann ich die Ölfördermenge anpassen?

A: Die Bantam-Serie nutzt die Dochtposition zur Einstellung der Ölzufuhr. Drei Dochtpositionen stehen zur Verfügung: Docht oben (HA – höchste Zufuhr), Docht unten 1 Nut (HB – mittlere Zufuhr) und Docht unten 2 Nuten (HC – geringe Zufuhr). Versionen mit geringer Zufuhr (L-Codes) ermöglichen eine noch feinere Steuerung für Anwendungen mit sehr geringem Durchfluss unter 5 scfm.

F: Was ist der maximale Eingangsdruck für den Bantam-Schmierstoffgeber?

A: Die Ausführung mit Polycarbonat-Behälter ist für einen maximalen Druck von 150 psig (10 bar) ausgelegt. Die Ausführung mit Aluminium-Behälter ist für einen maximalen Druck von 200 psig (14 bar) ausgelegt. Diese Angaben beziehen sich ausschließlich auf das Schmiergerätgehäuse. Bitte prüfen Sie, ob alle angeschlossenen Filter oder Regler in der FRL-Baugruppe ebenfalls für denselben oder einen höheren Druck ausgelegt sind.

F: Sind Gewindemodelle der Größe G (BSPP) erhältlich?

A: Ja. Für alle Schmiergeräte der Bantam-Serie sind Ausführungen mit G-Gewinde (BSPP, metrisch/europäisch) erhältlich. Fügen Sie der Modellnummer ein „C“ voran (z. B. C5B01B0005 für 1/8-Zoll-G-Gewinde mit Polycarbonat-Behälter). Die Rohrverschraubungen sind in NPT- und G-Ausführung maßlich identisch.

F: Kann der Bantam-Schmierstoffgeber mit Rohrverschraubungen für metrische Rohre verwendet werden?

A: Ja. Schlauchanschlussvarianten sind für Schläuche mit 4 mm, 6 mm, 8 mm und 10 mm Außendurchmesser (Modelle 5B05B bis 5B08B) sowie für Schläuche mit 1/4 Zoll und 3/8 Zoll Außendurchmesser erhältlich. Diese Steckverbindungen werden direkt in das Schmiergerätgehäuse integriert.

F: Welcher Mindestdurchfluss ist erforderlich, um die Schmierung zu aktivieren?

A: Der Mindestdurchfluss der Bantam-Serie beträgt 1 scfm (0,47 l/s) bei einem Eingangsdruck von 100 psig (6,9 bar). Unterhalb dieses Schwellenwerts kann der Dochtfördermechanismus möglicherweise nicht genügend Öl in den Luftstrom ansaugen, um eine ausreichende Schmierung zu gewährleisten.

F: Ist der Bantam-Schmierstoffspender für die Verwendung mit Polycarbonat-Schalen in der Nähe von Chemikalien oder Lösungsmitteln geeignet?

A: Nein. Polycarbonat-Behälter sind nicht für den Einsatz in Umgebungen mit chemischen Dämpfen, aggressiven Reinigungsmitteln, Farben oder organischen Lösungsmitteln geeignet. In solchen Umgebungen wählen Sie bitte den Aluminium-Metallbehälter. Alle Polycarbonat-Behälter von ROSS FRL sind ausschließlich für Druckluftanwendungen ausgelegt.

F: Wie wird die Bantam-Serie in eine modulare FRL-Baugruppe eingebaut?

A: Die Bantam-Komponenten werden nebeneinander auf einer gemeinsamen Modulschiene oder in einer Reihenanordnung montiert. Die Verbindungen zwischen den Einheiten sind mit O-Ringen abgedichtet; zwischen Filter-, Regler- und Ölerstufe sind keine Rohrnippel oder Fittings erforderlich. Die Baugruppe wird mit Zugschrauben und Endkappen gesichert. Die aktuelle Montageanleitung finden Sie in der ROSS FRL-Installationsanleitung.

F: Welcher Gewindestandard ist NPTF?

A: NPTF steht für National Pipe Taper Fuel, ein Gewindestandard, der bei fachgerecht gefertigten Verbindungen eine metallische Abdichtung ohne Gewindedichtband ermöglicht. Er ist maßlich kompatibel mit NPT-Gewinden (National Pipe Taper) und wird für pneumatische Komponenten von ROSS auf dem nordamerikanischen Markt verwendet.

F: Sind Ersatzdochte und -kartuschen erhältlich?

A: Ja. Alle Funktionsteile des Bantam-Schmiergeräts befinden sich in einer leicht austauschbaren Kartusche. Ersatzkartuschen und Dochtbaugruppen sind über ROSS Controls und autorisierte Händler erhältlich. Die Teilenummern finden Sie im ROSS-Katalog oder erhalten Sie beim technischen Support von ROSS unter +1 (800) 438-7677.

Installations- und Wartungsrichtlinien

• Montieren Sie den Bantam-Schmierstoffgeber nach Filter und Regler in der FRL-Baugruppe, damit saubere, geregelte Luft in den Schmierstoffgeber eintritt. Eine umgekehrte Montage führt zu einer Verunreinigung des Ölbehälters.
• Die Montage erfolgt mit der Schüssel nach unten, um einen optimalen Dochtkontakt mit dem Ölbehälter zu gewährleisten. Eine horizontale oder umgekehrte Montage ist bei der Bantam-Serie nicht möglich.
• Vor dem Befüllen prüfen Sie bei Modellen mit Standard-Einfüllstutzen, ob das System drucklos ist. Entnehmen Sie die Schüssel nicht unter Druck.
• Verwenden Sie ausschließlich Schmierstoffe auf Mineralölbasis mit einem Anilinpunkt zwischen 82 °C und 104 °C und einer Viskosität von ISO 32 oder niedriger. Synthetische Schmierstoffe, Phosphatesterflüssigkeiten und nicht-mineralische Öle greifen Nitrildichtungen an.
• Stellen Sie die Dochtposition entsprechend der erforderlichen Ölfördermenge für die Anwendung ein: Docht oben (HA) für maximale Fördermenge, Docht unten 1 Nut (HB) für mittlere und Docht unten 2 Nuten (HC) für minimale Fördermenge. Beginnen Sie mit einer niedrigeren Einstellung und erhöhen Sie diese, falls Verschleiß am Aktuator auftritt.
• Polycarbonat-Schüsseln dürfen nicht in Gegenwart von chemischen Lösungsmitteln, Farbdämpfen oder Reinigungsmitteln verwendet werden. In solchen Umgebungen sollten sie durch Aluminiumschüsseln ersetzt werden.
• Prüfen Sie, ob die gesamte vorgelagerte Filterung ordnungsgemäß funktioniert. Verunreinigte Luft verkürzt die Lebensdauer des Dochtes und kann Partikel in geschmierte Bauteile transportieren.
• Bei der modularen Montage ist vor dem Anziehen der Befestigungsschrauben sicherzustellen, dass die O-Ring-Dichtungen in allen Anschlussflächen korrekt sitzen. Die O-Ringe sind vor der Montage auf Beschädigungen oder Verunreinigungen zu prüfen.
• Überprüfen Sie nach der Erstinstallation nach einer Woche Betrieb den Ölstand in der Vergaserkammer, um sicherzustellen, dass der Ölverbrauch im erwarteten Bereich liegt. Passen Sie die Dochtposition an, wenn Überschmierung (zu viel Öl im Abgas) oder Unterschmierung (vorzeitiger Verschleiß des Aktuators) festgestellt wird.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 oder (248) 764-1800 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Katalog herunterladen: https://www.rosscontrols.com/en/documents/198/ROSS_FRL_Combination_Units_Filter_Regulator_Lubricator.pdf
