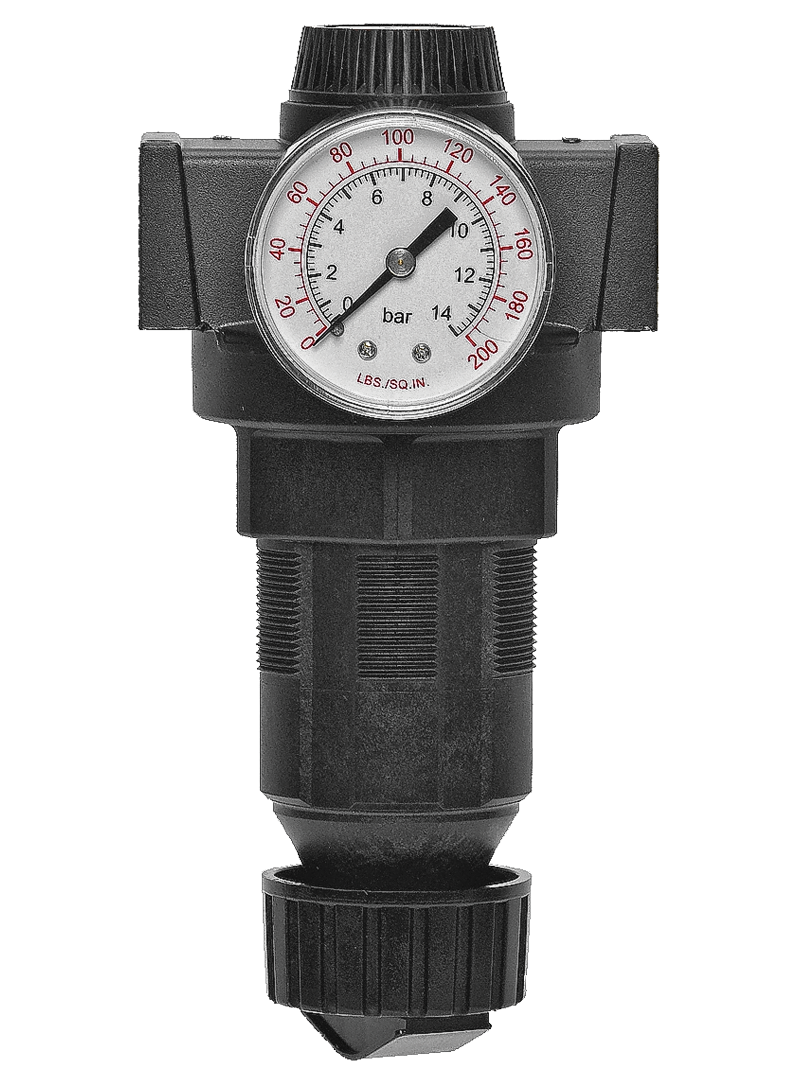

Große Baureihe G1/4 bis G3/4; Durchfluss bis 4.490 l/min

Produktübersicht

Die ROSS Controls Full-Size-Serie umfasst modulare Membrandruckregler mit Anschlussgrößen von 1/4" bis 3/4" und einer maximalen Durchflusskapazität von 155 scfm (4390 l/min). Das Full-Size-Gehäuse bietet Platz für 3/4"-Anschlüsse und ist gleichzeitig mit anderen Komponenten der Full-Size-Serie kompatibel. Dadurch wird bei 3/4"-Anschlüssen ein höherer Durchfluss als bei den Serien Mid-Size und MD3 ermöglicht.

Die Serie verwendet ausschließlich Membranbauweise und zeichnet sich durch hohe Empfindlichkeit gegenüber Druckänderungen im nachgeschalteten Bereich sowie schnelle Druckwiederherstellung unter variabler Last aus. Der maximale Eingangsdruck beträgt 300 psig (21 bar), der Ausgangsdruck ist mit Standardfedern bis zu 175 psig (12 bar) einstellbar, mit optionalen Einstellfedern sogar darüber hinaus.

Die Serie bietet umfassende Konfigurationsmöglichkeiten: drei Einstellbereiche von 0 bis 50 psig bis 0 bis 175 psig, Rückfluss für nachgeschaltete Druckentlastungsanwendungen, Einstellung per Drehknopf oder T-Griff sowie einen abnehmbaren Verriegelungsschlüssel für Manipulationssicherheit. Manometer sind standardmäßig für einen Messbereich von 0 bis 200 psig (0 bis 14 bar) erhältlich und verfügen über 1/4-Zoll-NPT-Anschlüsse an Vorder- und Rückseite für flexible Installationsmöglichkeiten.

Das Zinkgehäuse und der Umgebungstemperaturbereich von 4 bis 79 °C (40 bis 175 °F) machen die Serie für denselben Bereich warmer Industrieumgebungen geeignet wie die MD3-Serie. Für die Schalttafelmontage wird eine 52-mm-Bohrung (2-1/16 Zoll) benötigt, die mit den Schalttafelausschnitten der Serien MD3 und MD4 kompatibel ist.

Wichtigste technische Merkmale

• Anschlussgrößen bis 3/4" - Erweitert das modulare Reglerangebot auf 3/4"-Anschlussgrößen und schließt damit die Lücke zwischen der MD3-Serie (max. 1/2") und der High-Capacity-Serie (minimal 3/4").
• Membrankonstruktion – Bietet hohe Empfindlichkeit und schnelle Druckreaktion bei variabler nachgelagerter Last, wobei die Druckeinstellungen über einen weiten Bereich von Strömungsbedingungen stabil sind.
• Maximaler Durchfluss 155 scfm (4390 l/min) - Höchste Durchflusskapazität unter den modularen Druckreglern der ROSS FRL-Reihe, geeignet für große Aktuatoren und Mehraktuatorkreise.
• Maximaler Eingangsdruck 300 psig (21 bar) - Ausgelegt für Hochdruckversorgungssysteme, mit optionalen Federn, die einen Ausgangsdruck von bis zu 175 psig (12 bar) für anspruchsvolle Anwendungen ermöglichen.
• Option für umgekehrten Durchfluss – Verfügbar für Schweißpistolen- und nachgelagerte Druckentlastungsanwendungen, bietet geregelten Vorwärtsdruck und schnelle Entlüftungsfunktion in einem einzigen Gehäuse.
• Modulare Montage – Verbindet sich ohne zusätzliche Anschlüsse direkt mit FRL-Filtern und -Ölern der Full-Size-Serie und bildet so kompakte, integrierte Luftaufbereitungseinheiten.
• Einstellknopf und T-Griff - Standard-Drehknopf für die meisten Anwendungen; T-Griff für höheres Einstelldrehmoment, handschuhfreundliche Bedienung und Einstellpunktänderungen mit hoher Federkraft.
• Abnehmbarer Verriegelungsschlüssel – Verhindert unbefugte Sollwertänderungen nach der Inbetriebnahme. Der Schlüssel kann bei Bedarf wieder eingesetzt werden.
• Breiter Temperaturbereich – Ausgelegt für Umgebungstemperaturen von 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius), geeignet für wärmere industrielle Umgebungen als die Serien Bantam und Miniature.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Schweißen und Metallverarbeitung

• Hochleistungs-Widerstandsschweißkreisläufe, die eine 3/4"-Anschlussgröße für ausreichenden Luftstrom erfordern, um die Elektrodenkraft über längere Schweißsequenzen aufrechtzuerhalten.
• Pneumatische Kreisläufe für robotergestützte MIG- und WIG-Schweißzellen, bei denen modulare Full-Size-Baugruppen die zentrale Luftaufbereitung mit 3/4"-Zufuhr gewährleisten.
• Pneumatische Spann- und Vorrichtungskreisläufe mit großem Durchmesser in der Schwerindustrie, wo eine geregelte 3/4"-Zufuhr die Werkstückspannung mit hoher Kraft unterstützt.
• Schweißpistolen-Rückflusskreisläufe mit der seriellen Rückflussoption, die sowohl eine Schweißdruckregelung als auch eine schnelle Entlüftung zwischen den Schweißnähten bei 3/4"-Anschlussgrößen ermöglichen.

Automobilmontage

• Hauptluftaufbereitungsanlagen in Karosseriewerkstätten mit modularen Filter-Regler-Schmierstoff-Baugruppen in voller Größe versorgen mehrere nachgeschaltete Kreisläufe aus einer einzigen geregelten 3/4"-Quelle.
• Pneumatische Werkzeugversorgungsleitungen für Montagelinien, die geregelte 3/4"-Luft mit einem Druck von 100 bis 175 psig für Montagewerkzeuge mit hohem Drehmoment benötigen.
• Pneumatische Transferleitungen, die mehrere gleichzeitige Aktuatorbetätigungen mit den durch 3/4"-Anschlussgrößen ermöglichten hohen Durchflussraten ermöglichen.
• Stromversorgung von Aktuatoren für Lackierkabinen unter Verwendung der erhöhten Umgebungstemperaturbeständigkeit der Full-Size-Serie in beheizten Lackhärtungsumgebungen.

Industriepneumatik

• Großbohrungs-Zylinderversorgungskreisläufe, bei denen eine Durchflusskapazität von 155 scfm einen Druckabfall während schneller Aktuatorzyklen verhindert.
• Pneumatische Pressen und Umformmaschinen, bei denen 3/4" geregelte Luft bei höheren Drücken eine gleichmäßige Presskraft aufrechterhält.
• Bearbeitungszentren mit mehreren Aktuatoren, die modulare Full-Size-Baugruppen zur zentralen Luftaufbereitung an jeder Bearbeitungsstation nutzen.
• Hochdruck-Pneumatikkreisläufe, die einen geregelten Ausgangsdruck von 125 bis 175 psig unter Verwendung der entsprechenden Federoption erfordern.

Öl- und Gasindustrie sowie Prozessindustrie

• Instrumentenluftversorgung an pneumatischen Schalttafeln in Prozessanlagen, die geregelte 3/4"-Luft bei erhöhtem Druck für pneumatische Ventilstellungsregler benötigen.
• Aktuator-Versorgungsregler in Prozessanlagenumgebungen, in denen die Umgebungstemperatur 175 Grad F die Wärme von Prozessanlagen berücksichtigt.
• Modulare FRL-Baugruppen an entfernten pneumatischen Instrumentenluftversorgungspunkten, die einen Full-Size-Filter und einen Regler in einer einzigen Baugruppe kombinieren.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte & Zubehör

• Druckregler der Serie MD3 – Modulare Membranregler, Anschlussgrößen 1/4" bis 1/2", Durchfluss bis 120 scfm, Ausgangsdruck bis 200 psig. https://www.rosscontrols.com/en/series/115-md3-series
• Druckregler der Serie MD4 – Modulare Membranregler, Anschlussgrößen 3/8" bis 3/4", Durchfluss bis 220 scfm, modularer Regler mit dem höchsten Durchfluss. https://www.rosscontrols.com/en/series/117-md4-series
• Druckregler der Serie 118 mit hoher Kapazität – Inline-Kolbenregler für Anwendungen mit hohem Durchfluss an Anschlussgrößen von 3/4" bis 1-1/2", Durchfluss bis 800 scfm. https://www.rosscontrols.com/en/series/118-high-capacity-series
• ROSS FRL Filter der Full-Size-Serie – Filter der Full-Size-Serie zur modularen Montage mit Reglern der Full-Size-Serie. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Häufig gestellte Fragen (FAQ)

F: Welche Anschlussgrößen sind für die Full-Size-Serie verfügbar?

A: Die Full-Size-Serie ist in den Anschlussgrößen 1/4", 3/8", 1/2" und 3/4" in den Gewindeformen NPTF und G (BSPP) erhältlich.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die Full-Size-Serie verfügt über eine maximale Durchflusskapazität von 155 scfm (4390 l/min), die höchste Durchflussrate aller modularen Regler der ROSS FRL-Serie.

F: Worin unterscheidet sich die Full-Size-Serie von der MD3-Serie?

A: Die Full-Size-Serie bietet zusätzlich 3/4"-Anschlüsse, die in der MD3-Serie nicht verfügbar sind, und einen höheren maximalen Durchfluss (155 vs. 120 scfm). Die MD3-Serie zeichnet sich durch einen höheren maximalen Ausgangsdruckbereich (200 vs. 175 psig) und eine konfigurierbare Modellnummer mit mehr Manometer- und Einstellmöglichkeiten aus. Wählen Sie die Full-Size-Serie, wenn 3/4"-Anschlüsse benötigt werden; wählen Sie die MD3-Serie, wenn ein höherer Ausgangsdruck oder eine konfigurierbare Modellnummer Priorität hat.

F: Was ist der maximale Eingangsdruck?

A: Der maximale Eingangsdruck beträgt 300 psig (21 bar).

F: Auf welche Ausgangsdrücke kann die Full-Size-Serie geregelt werden?

A: Standardmodelle regeln Drücke bis zu 175 psig (12 bar) mit der 0-175-psig-Feder. Optionale Einstellfedern für andere Bereiche sind erhältlich. Es werden drei Standardbereiche angeboten: 0 bis 50 psig, 0 bis 125 psig und 0 bis 175 psig.

F: Ist die Serie selbstentspannend?

A: Ja. Die Full-Size-Serie ist standardmäßig selbstentlastend und lässt überschüssigen Druck automatisch ab, sobald der Sollwert sinkt. Nicht-entlastende Ausführungen sind auf Anfrage bei ROSS Controls erhältlich.

F: Was ist die Option „Rückfluss“?

A: Modelle mit umgekehrtem Durchfluss bieten geregelten Druck in Vorwärtsrichtung und schnelle Druckentlastung in Rückwärtsrichtung. Sie sind für Schweißbrennerkreisläufe konzipiert, die eine schnelle Druckentlastung zwischen den Schweißpunkten erfordern. Erhältlich mit Drehknopf- oder T-Griff-Einstellung im Druckbereich von 0 bis 125 psig.

F: Welche Einstellmöglichkeiten gibt es?

A: Es stehen Einstellmöglichkeiten per Drehknopf und T-Griff zur Verfügung. Der T-Griff ermöglicht ein höheres Einstelldrehmoment für hohe Federkräfte und ist auch mit Handschuhen gut bedienbar.

F: Ist bei der Full-Size-Version ein Manometer enthalten?

A: Ja. Jeder Regler wird mit einem Manometer mit einem Messbereich von 0 bis 200 psig (0 bis 14 bar) geliefert, das über 1/4-NPT-Manometeranschlüsse an Vorder- und Rückseite verfügt.

F: Welches Montageloch wird für die Montage an der Platte benötigt?

A: Die Full-Size-Serie benötigt ein 2-1/16 Zoll (52 mm) großes Montageloch in der Frontplatte, genau wie die MD3- und MD4-Serie.

F: Aus welchem Material besteht die Karosserie?

A: Das Gehäuse besteht aus Zink. Die Kuppel ist aus Nylon oder, optional, aus Aluminium mit einer Feder für 0 bis 175 psig. Der Knopf ist aus Acetal. Die Dichtungen sind aus Nitril.

F: Sind Gewindemodelle der Größe G (BSPP) erhältlich?

A: Ja. Modelle mit G-Gewinde sind erhältlich, indem der Modellnummer ein 'C' vorangestellt wird (z. B. C5211B5027 für einen 3/4"-G-Gewinderegler mit einem Druckbereich von 0 bis 125 psig).

F: Welcher Umgebungstemperaturbereich ist zulässig?

A: Die Full-Size-Serie ist für Temperaturen von 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius) ausgelegt und eignet sich somit auch für wärmere industrielle Umgebungen.

F: Kann ich modulare Komponenten der Serien Full-Size und MD3 kombinieren?

A: Komponenten der Serien Full-Size und MD3 verwenden dieselbe 52-mm-Bohrung (2-1/16 Zoll) zur Frontplattenmontage, weisen jedoch unterschiedliche Abmessungen der Modulschnittstelle auf. Bitte wenden Sie sich an ROSS Controls, um die Kompatibilität zu prüfen, bevor Sie Komponenten verschiedener Serien in einer modularen Baugruppe kombinieren.

Installations- und Wartungsrichtlinien

• Installieren Sie die Full-Size-Serie so, dass der Einlass mit der Versorgungsseite und der Auslass mit dem nachgeschalteten Kreislauf verbunden ist. Vermeiden Sie eine umgekehrte Durchflussrichtung bei einem Standardmodell (ohne Rückflussverhinderung).
• Bei modularen Baugruppen müssen alle Schnittstellenanschlüsse der Full-Size-Serie vor der Druckbeaufschlagung korrekt ausgerichtet werden. Falsch ausgerichtete Modulflächen können zu Leckagen und Verunreinigungen an den Schnittstellen führen.
• Gewindedichtmittel nur auf die Außengewindeanschlüsse auftragen. Dichtmittel nicht auf die ersten beiden Gewindegänge auftragen, um eine Verunreinigung der inneren Ventilkomponenten zu vermeiden.
• Für die Demontage der Kuppel ist ein Freiraum von mindestens 16 mm (0,63 Zoll) über dem oberen Rand der Kuppel erforderlich. Für die Demontage des Deckels ist ein Freiraum von mindestens 13 mm (0,5 Zoll) unterhalb des Deckels erforderlich.
• Den Ausgangsdruck ohne nachgelagerte Last einstellen, indem man den Einstellknopf oder den T-Griff im Uhrzeigersinn dreht, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.
• Überwachen Sie das Manometer während der Einstellung, um sicherzustellen, dass der Ausgangsdruck vor dem Verriegeln den gewünschten Sollwert erreicht.
• Den Verriegelungsschlüssel nach Bestätigung des endgültigen Sollwerts entfernen oder sichern.
• Bei Modellen mit umgekehrter Strömungsrichtung müssen vor der Inbetriebnahme der Maschine sowohl die Vorwärtsdruckregelung als auch die Rückwärtsabluft geprüft werden.
• Der Eingangsdruck darf 300 psig (21 bar) nicht überschreiten.
• Für die Montage in der Schalttafel verwenden Sie ein 2-1/16 Zoll (52 mm) großes Loch und stellen Sie sicher, dass das Messgerät von der Wartungsposition aus zugänglich ist.
• Nach der ersten Druckbeaufschlagung sind alle Verbindungen mit einem geeigneten Lecksuchverfahren auf Undichtigkeiten zu prüfen.
• Eine vorgelagerte Filtration schützt den Regler vor partikelförmiger Verunreinigungen. Die Nitrildichtungen und der Ventilsitz aus Messing reagieren empfindlich auf Beschädigungen durch harte Partikel.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfigurationen, Maßzeichnungen, Dokumentationen zur modularen Montage und Katalog-Downloads besuchen Sie die Produktseite der ROSS Controls Full-Size Series unter rosscontrols.com oder kontaktieren Sie ROSS Controls direkt.

Katalog herunterladen: https://www.rosscontrols.com/en/series/116-full-size-series
