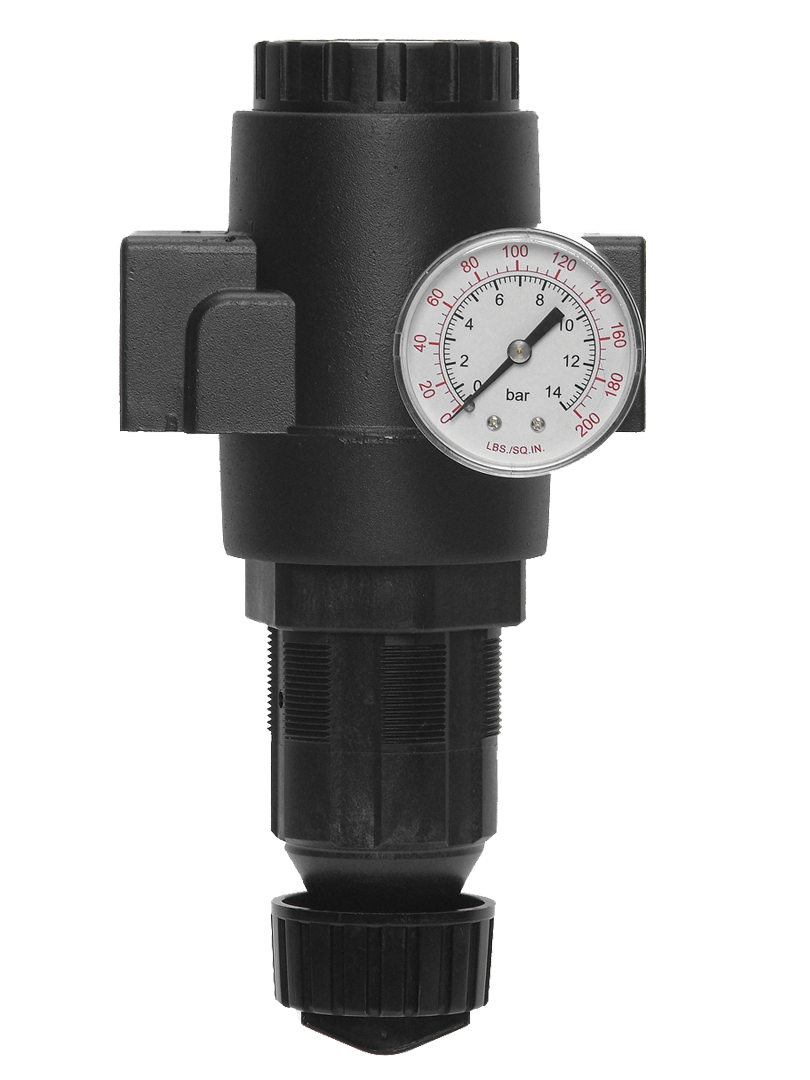

Hochleistungs-Baureihe G3/4 bis G1-1/2; Durchfluss bis 6.992 l/min

Das tatsächliche Produkt kann vom obigen Bild abweichen. Die Produktangaben sollten vor dem Kauf überprüft werden.
Produktkatalog
  • Kolbenkonstruktion
  • Selbstentlastend
Series Overview

Wird geladen...

Wird geladen...

Produktübersicht

Die ROSS Controls High-Capacity-Serie umfasst Inline-Kolbendruckregler mit Anschlussgrößen von 3/4" bis 1-1/2" und einer maximalen Fördermenge von 800 scfm (22.656 l/min). Die High-Capacity-Serie eignet sich für Anwendungen, bei denen die Fördermenge der MD4-Serie (maximal 220 scfm) nicht ausreicht. Sie schließt die Lücke zu sehr großen Druckluftkreisläufen, die mehrere Aktuatoren, pneumatische Systeme mit hohem Durchsatz oder Zylinderantriebe mit großem Durchmesser versorgen.

Die gesamte Serie ist in Kolbenbauweise gefertigt, um den Luftdurchsatz durch den großen Anschlusskörper zu maximieren. Alle Modelle verfügen serienmäßig über eine Selbstentlastung. Für die 3/4"-Anschlussgröße ist eine Rückflussoption mit wahlweise Drehknopf- oder T-Griff-Einstellung erhältlich. Diese ermöglicht gleichzeitig geregelten Vorwärtsdruck und schnelles Ablassen der Luft für Schweißpistole und nachgeschaltete Druckentlastungskreisläufe.

Die Serie ist als Inline-System und nicht modular aufgebaut und wird mittels Gewinderohrverbindungen direkt an die Drucklufthauptleitung oder Abzweigleitungen angeschlossen. Für alle Anschlussgrößen sind sowohl NPT- (NPTF) als auch G-Gewinde (BSPP) verfügbar, die den nordamerikanischen und internationalen Normen für pneumatische Systeme entsprechen.

Der maximale Eingangsdruck beträgt 300 psig (21 bar), der Ausgangsdruck ist bei Standardmodellen bis zu 100 psig (7 bar) einstellbar. Ein optionaler Sperrschlüssel verhindert unbefugte Änderungen der Sollwerte nach der Inbetriebnahme. Der Manometerausgang reicht von 0 bis 200 psig (0 bis 14 bar) und verfügt über 1/4-Zoll-NPT-Anschlüsse an Vorder- und Rückseite. Das Aluminiumgehäuse und der Betriebstemperaturbereich von 4 bis 79 °C (40 bis 175 °F) gewährleisten Langlebigkeit auch in warmen Industrieumgebungen.

Wichtigste technische Merkmale

  • Maximaler Durchfluss 800 scfm (22.656 l/min) - Höchste Durchflusskapazität aller Standard-Druckregler der ROSS FRL-Reihe, mehr als das Dreifache des Durchflusses der MD4-Serie, für die größten pneumatischen Kreisläufe.
  • Anschlussgrößen 3/4" bis 1-1/2" - Deckt die in Druckluft-Hauptleitungen, Verteilerkästen und Versorgungsleitungen für große pneumatische Geräte üblichen Rohrdurchmesser ab.
  • Kolbenkonstruktion – Maximiert den Luftdurchsatz durch großvolumige Regler und bietet eine hohe Durchflusskapazität bei gleichbleibender Selbstentlastung über den gesamten Anschlussgrößenbereich.
  • Selbstentlastendes Standardventil – Lässt überschüssigen nachgeschalteten Druck automatisch ab, wenn der Sollwert reduziert wird, wodurch in den meisten Installationen ein separates Überdruckventil überflüssig wird.
  • Option für umgekehrten Durchfluss (3/4"-Anschluss) - Verfügbar mit 3/4"-Anschlussgröße und Drehknopf- oder T-Griff-Einstellung für Schweißpistolen und nachgeschaltete Druckentlastungskreisläufe, die eine schnelle Entlüftung zwischen den Schweißnähten erfordern.
  • Maximaler Eingangsdruck 300 psig (21 bar) - Ausgelegt für Hochdruckversorgungssysteme, in Übereinstimmung mit den Serien MD3, Full-Size und MD4 der modularen ROSS FRL-Plattform.
  • Gehäusekonstruktion aus Aluminium - Das Aluminiumgehäuse bietet im Vergleich zu Reglern mit Zinkgehäuse bei gleicher struktureller Leistung ein geringeres Gewicht und eine bessere Beständigkeit gegen atmosphärische Korrosion.
  • Optionaler Verriegelungsschlüssel – Der abnehmbare Schlüssel verhindert unbefugte Sollwertänderungen nach der Inbetriebnahme und unterstützt manipulationssichere Installationen in gemeinsam genutzten oder öffentlich zugänglichen Umgebungen.
  • NPT- und G-Gewindeoptionen – Erhältlich in NPTF- und G (BSPP)-Gewindeformen für alle Anschlussgrößen, wodurch der Einsatz in nordamerikanischen und internationalen Druckluftsystemen möglich ist.

Technische Spezifikationen

Allgemeine Spezifikationen

Parameter Spezifikation
Serie Hohe Kapazität
Portgrößen 3/4", 1", 1-1/4", 1-1/2"
Maximaler Durchfluss 800 scfm (22.656 l/min)
Konstruktion Kolben
Entlastungsart Selbstentlastend
Maximaler Einlassdruck 300 psig (21 bar)
Auslassdruckbereich Einstellbar bis 100 psig (7 bar); optionale Feder für 0 bis 150 psig erhältlich
Manometer 0 bis 200 psig (0 bis 14 bar); 1/4 NPT-Manometeranschlüsse vorne und hinten
Umgebungstemperatur 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius)
Strömungsmedien Druckluft
Montagebohrung für die Frontplatte 2-1/16 Zoll (52 mm)
Körpermaterial Aluminium
Kuppelmaterial Nylon (Aluminium mit optionaler Feder von 0 bis 150 psig)
Knaufmaterial Acetal
Dichtungsmaterial Nitril
Ventilmaterial Messing
Ventilkappenmaterial Nylon
Montage Im Einklang

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Druckluftverteilung

  • Druckregelung im Druckluft-Hauptverteiler bei Zuleitungsgrößen von 1" bis 1-1/2", um den Zonendruck für ganze Anlagenteile oder Fertigungszellen zu gewährleisten.
  • Unterverteilerregelung zur Versorgung mehrerer nachgelagerter Abzweigstromkreise durch einen einzigen Regler mit einer Kapazität von 800 scfm, der im Hauptverteiler installiert ist.
  • Einrichtung einer Druckzone an den Luftverteilern der Anlage, wodurch der Systemdruck vom Kompressorausgang auf das für die Produktionsanlagen erforderliche Betriebsniveau reduziert wird.
  • Druckregelung einer Außenkompressorstation, bei der der Temperaturbereich von 40 bis 175 Grad Fahrenheit Schwankungen der Umgebungstemperatur berücksichtigt.

Große pneumatische Ausrüstung

  • Druckregelung für die Versorgung von pneumatischen Zylindern und Aktuatoren mit großem Durchmesser in Pressen, Spannvorrichtungen und Fördermaschinen, die Anschlussgrößen von 1" oder größer erfordern.
  • Pneumatische Hydraulikaggregate versorgen Kreisläufe, in denen geregelte Luft mit hohen Durchflussraten hydraulische Verstärker, Druckverstärker oder pneumatische Hydraulikzylinder antreibt.
  • Pneumatische Versorgung für großformatige Verpackungsmaschinen mit einer Kapazität von 800 scfm zur gleichzeitigen Betätigung mehrerer Hochgeschwindigkeitsaktuatoren.
  • Hauptluftzufuhrregelung für Blasformmaschinen, bei denen Anschlussgrößen von 1" bis 1-1/2" und hohe Durchflussraten dem Luftbedarf von großvolumigen Blaskreisläufen entsprechen.

Industrieller Prozess

  • Pneumatische Instrumentenluftversorgungsleitungen in Prozessanlagen, in denen ein geregelter Druck von 3/4" bis 1-1/2" mehrere nachgeschaltete Instrumentenregler versorgt.
  • Stellantriebs-Zufuhrregelung in der Luftverteilung von Prozessanlagen, wobei das Aluminiumgehäuse und die Nennleistung von 175 Grad Fahrenheit erhöhte Umgebungstemperaturen im Prozess ermöglichen.
  • Regelung der Luftzufuhr in pneumatischen Fördersystemen, bei denen große Anschlussgrößen und hohe Durchflussraten den Anforderungen von Dichtstrom- und Dünnstromfördersystemen gerecht werden.
  • Pneumatische Versorgung in Lebensmittel- und Getränkeverarbeitungsanlagen, wo Inline-Hochleistungsregler einen gleichmäßigen geregelten Druck in Hochdurchfluss-Luftkreisläufen gewährleisten.

Automobil- und Schwerindustrie

  • Hauptluftversorgungsregler an pneumatischen Verteilerkästen in Karosseriewerkstätten, die ganze Schweißzellen oder Montagestationen von einem einzigen 1"-Regler aus versorgen.
  • Luftzufuhrregelung für den Motorenprüfstand, bei der eine Durchflusskapazität von 800 scfm den gleichzeitigen Luftbedarf von Aktuatoren und Instrumenten während der Motorenprüfung deckt.
  • Regelung des pneumatischen Kreislaufs einer Stanzpresse bei Anschlussgrößen von 1" bis 1-1/2", um einen gleichmäßigen Gegengewichts- und Werkzeugpolsterdruck über den gesamten Pressenhub hinweg zu gewährleisten.
  • Pneumatische Regelung für Gießereien und Schmieden, bei der das Aluminiumgehäuse atmosphärischer Korrosion in industriellen Hochtemperaturumgebungen widersteht.

Bestellung und Konfiguration der Modellnummer

Verwandte Produkte & Zubehör

Häufig gestellte Fragen (FAQ)

F: Welche Portgrößen sind für die High-Capacity-Serie verfügbar?

A: Die High-Capacity-Serie ist in den Anschlussgrößen 3/4", 1", 1-1/4" und 1-1/2" in den Gewindeformen NPTF und G (BSPP) erhältlich.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die High-Capacity-Serie verfügt über eine maximale Durchflusskapazität von 800 scfm (22.656 l/min), mehr als das Dreifache der Durchflusskapazität der MD4-Serie.

F: Warum ist die Serie als Inline-Bauweise und nicht als modulare Bauweise konzipiert?

A: Bei Anschlussgrößen von 3/4" bis 1-1/2" ist die Inline-Installation die Standardmethode zur Regelung von Hauptleitungen und Abzweigleitungen mit großem Durchmesser. Die Inline-Bauweise ermöglicht die direkte Installation in die Rohrleitung ohne modulare Schnittstellenhardware.

F: Was ist der maximale Eingangsdruck?

A: Der maximale Eingangsdruck beträgt 300 psig (21 bar).

F: Auf welche Ausgangsdrücke kann die High-Capacity-Serie geregelt werden?

A: Standardmodelle regeln mit der 0-100-psig-Feder bis zu 100 psig (7 bar). Eine optionale 0-150-psig-Feder erweitert den Ausgangsdruck auf 150 psig. Es werden zwei Standarddruckbereiche angeboten: 0-50 psig und 0-100 psig.

F: Ist die Serie selbstentspannend?

A: Ja. Alle Regler der High-Capacity-Serie sind standardmäßig selbstentlastend und lassen überschüssigen Druck automatisch ab, wenn der Sollwert reduziert wird.

F: Ist eine Rückströmung bei allen Anschlussgrößen möglich?

A: Ja. Modelle mit umgekehrtem Durchfluss sind mit Anschlussgrößen von 3/4", 1", 1-1/4" und 1-1/2" erhältlich und können entweder über einen Drehknopf oder einen T-Griff im Druckbereich von 0 bis 100 psig eingestellt werden.

F: Aus welchem Material besteht die Karosserie?

A: Das Gehäuse besteht aus Aluminium. Die Kuppel ist standardmäßig aus Nylon, optional ist eine Aluminiumfeder (0 bis 150 psig) erhältlich. Der Drehknopf ist aus Acetal. Die Dichtungen sind aus Nitril.

F: Welches Messgerät ist enthalten?

A: Jeder Regler wird mit einem Manometer mit einem Messbereich von 0 bis 200 psig (0 bis 14 bar) geliefert. An der Vorder- und Rückseite des Gehäuses befinden sich jeweils 1/4 NPT-Manometeranschlüsse.

F: Sind Gewindemodelle der Größe G (BSPP) erhältlich?

A: Ja. G-Gewinde-Modelle sind für alle Anschlussgrößen erhältlich, indem der Standardmodellnummer ein 'C' vorangestellt wird (z. B. C5211D6017 für einen 1"-G-Gewinde-Regler bei 0 bis 100 psig).

F: Welcher Umgebungstemperaturbereich ist zulässig?

A: Die High-Capacity-Serie ist für einen Temperaturbereich von 40 bis 175 Grad Fahrenheit (4 bis 79 Grad Celsius) ausgelegt, genau wie die Serien MD3, Full-Size und MD4.

F: Wie funktioniert der optionale Verriegelungsschlüssel?

A: Der Verriegelungsschlüssel verhindert im eingesetzten Zustand das Drehen des Einstellknopfes und sichert so den Sollwert des Ausgangsdrucks gegen unbefugte Änderungen. Zum Einstellen den Schlüssel entfernen und anschließend wieder einsetzen, um ihn zu verriegeln.

F: Benötigt die Serie eine vorgelagerte Filtration?

A: Ja. Gefilterte Druckluft ist erforderlich. Installieren Sie einen geeigneten Partikelfilter vor dem Regler, um die Nitrildichtungen und den Messingventilsitz vor Beschädigungen durch Verunreinigungen zu schützen.

Installations- und Wartungsrichtlinien

  • Installieren Sie die Hochleistungs-Serie in den Druckluftkreislauf, wobei der Einlassanschluss mit der Zuleitung und der Auslassanschluss mit dem nachgelagerten Kreislauf verbunden wird. Pfeilmarkierungen auf dem Gehäuse zeigen die korrekte Durchflussrichtung an.
  • Gewindedichtmittel nur auf Außengewindeverbindungen auftragen. Dichtmittel von den ersten beiden Gewindegängen fernhalten, um eine Verunreinigung von internen Kanälen und nachgeschalteten Geräten zu verhindern.
  • Für die Abnahme der Kuppel im Rahmen von Wartungsarbeiten muss ein Mindestabstand von 16 mm (0,63 Zoll) über der Kuppeloberkante eingehalten werden. Für die Abnahme der Kappe muss ein Mindestabstand von 16,5 mm (0,65 Zoll) unterhalb der Kappe eingehalten werden.
  • Um Spannungen an den Rohrverbindungen während der Vibration zu vermeiden, sollte der Reglerkörper bei Anschlussgrößen von 1-1/4" und 1-1/2" unabhängig von der angeschlossenen Rohrleitung gelagert werden.
  • Stellen Sie den Ausgangsdruck ein, indem Sie den Einstellknopf oder den T-Griff im Uhrzeigersinn drehen, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Beobachten Sie das Manometer während der Einstellung.
  • Installieren Sie den optionalen Verriegelungsschlüssel nach Bestätigung des endgültigen Sollwerts, um unbefugte Änderungen zu verhindern.
  • Bei Modellen mit umgekehrtem Durchfluss müssen nach der Installation und vor der Inbetriebnahme der Maschine bzw. des Kreislaufs sowohl der geregelte Vorwärtsdruck als auch die Funktionsfähigkeit der Rückströmung überprüft werden.
  • Der Eingangsdruck darf 300 psig (21 bar) nicht überschreiten. Eine Überschreitung dieses Wertes birgt die Gefahr von Gehäuseschäden und des Verlusts der nachgeschalteten Druckregelung.
  • Prüfen Sie nach der ersten Druckbeaufschlagung alle Rohrverbindungen mit einem geeigneten Lecksuchmittel auf Undichtigkeiten.
  • Vor dem Regler muss eine Luftfilterung installiert sein. Regler mit großem Durchgang, die ganze Anlagenteile versorgen, sollten über ausreichend dimensionierte Partikelfilter verfügen, um die internen Ventilkomponenten zu schützen.
  • Montieren Sie den Regler so, dass Einstellknopf und Manometer von der üblichen Wartungsposition aus zugänglich sind. Beachten Sie die Vorschriften zur Sicherung gegen unbefugtes Einschalten (Lockout/Tagout), wenn Sie den Regler in schwer zugänglichen Bereichen montieren.
  • Bei Installationen nahe der maximalen Nenntemperatur von 175 Grad F (79 Grad C) ist zu prüfen, ob Messgerät und Dichtungen für die Anwendungstemperatur ausgelegt sind.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die Website rosscontrols.com erhältlich.

Für Produktkonfigurationen, Maßzeichnungen und Katalog-Downloads besuchen Sie die Produktseite der ROSS Controls High-Capacity Series unter rosscontrols.com oder kontaktieren Sie ROSS Controls direkt.
