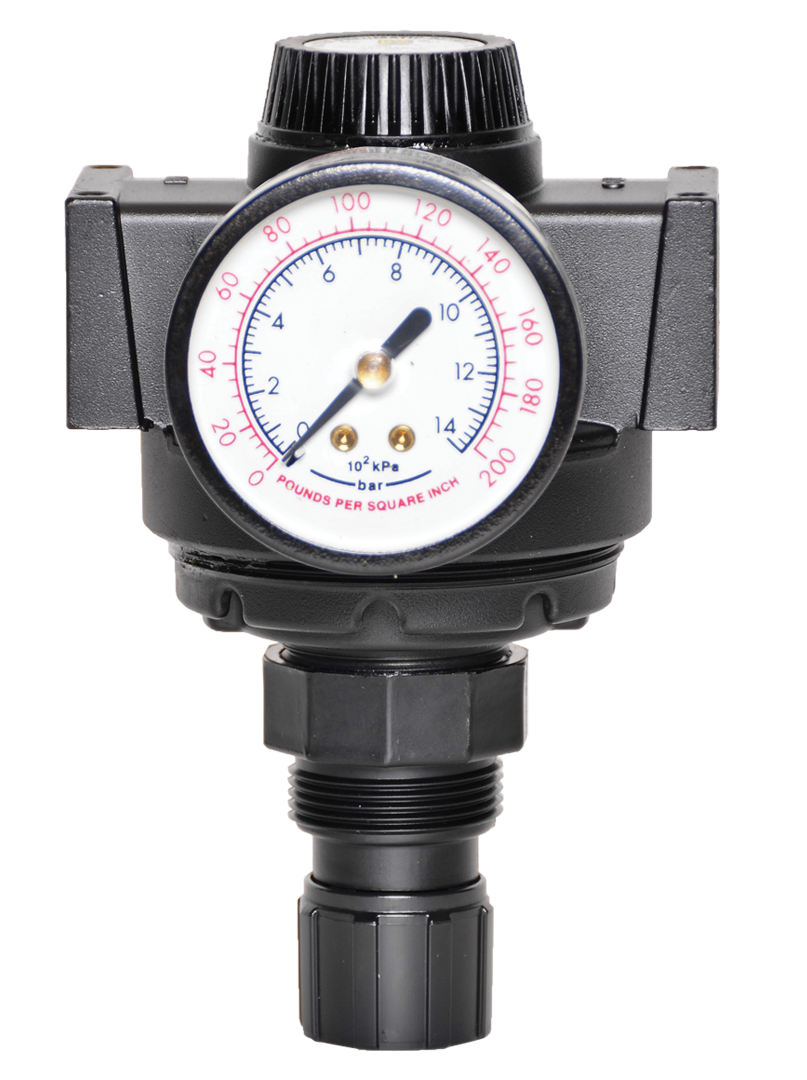

Große Präzisions-Baureihe G1/4 bis G3/4; Durchfluss bis 4.490 l/min

Das tatsächliche Produkt kann vom obigen Bild abweichen. Die Produktangaben sollten vor dem Kauf überprüft werden.
Produktkatalog
  • Modulare Befestigung
  • Membrankonstruktion
  • Selbstentlastend
Series Overview

Wird geladen...

Wird geladen...

Produktübersicht

Die ROSS Controls-Serie umfasst modulare Präzisionsdruckregler in Standardgröße für industrielle Anwendungen, die eine genaue und reproduzierbare Ausgangsdruckregelung mit Durchflusskapazitäten bis zu 155 scfm (4490 l/min) erfordern. Die Regler sind mit Anschlussgrößen von 1/4", 3/8", 1/2" und 3/4" erhältlich, verarbeiten Eingangsdrücke bis zu 300 psig (21 bar) und liefern geregelte Ausgangsdrücke von 15 bis 250 psig (1 bis 17 bar), mit einem Standardbereich von 15 bis 200 psig (1 bis 13,8 bar).

Die Serie verwendet eine Membrankonstruktion mit interner Vorsteuerung. Diese Konfiguration ermöglicht eine verbesserte Drehmomentregelung für pneumatische Werkzeuge, indem die Reglermessung von den durch die Werkzeugbetätigung verursachten Druckschwankungen isoliert wird. Die interne Vorsteuerung, kombiniert mit einer großen Membranmessfläche und einer kleinen Ventilsitzgeometrie, hält die Druckeinstellungen über einen weiten Durchflussbereich innerhalb von 3 psig (0,2 bar) – eine Leistung, die sich direkt in einer gleichmäßigen Drehmomentabgabe in Fertigungslinien niederschlägt.

Als modularer Regler ist die Serie für die Integration in ROSS FRL-Verteiler konzipiert und ermöglicht den direkten Anschluss von modularen Filtern, Ölern und anderen Aufbereitungseinrichtungen ohne zwischengeschaltete Rohrverbindungen. Diese modulare Bauweise ermöglicht den kompakten Aufbau von FRL-Stationen mit minimalem Druckverlust an den Verbindungen und vereinfacht die Wartung durch den Austausch einzelner Module.

Die selbstentlastende Konstruktion sorgt dafür, dass der nachgeschaltete Druck bei jeder Absenkung des Sollwerts durch das Reglergehäuse zurückfließt. Dadurch wird ein Druckanstieg über den neuen Sollwert hinaus verhindert und in den meisten pneumatischen Kreisläufen der Bedarf an separaten nachgeschalteten Überdruckventilen entfällt. Es sind sowohl NPTF- als auch G(BSPP)-Gewindestandards verfügbar, und die vorderen und hinteren 1/4"-NPT-Manometeranschlüsse ermöglichen die Drucküberwachung in beide Richtungen.

Wichtigste technische Merkmale

  • Interne Pilotmembrankonstruktion – Die präzise interne Pilotanordnung isoliert Druckschwankungen im nachgelagerten Bereich vom Sensorelement und ermöglicht so eine Einhaltung der Druckeinstellungen innerhalb von 3 psig (0,2 bar) sowie eine verbesserte Drehmomentregelung für pneumatische Werkzeuge unter allen Durchflussbedingungen.
  • Modulare Montagekompatibilität – Konzipiert für die direkte Integration in modulare Verteilerbaugruppen von ROSS FRL, wodurch kompakte Filter-Regler-Schmierstoff-Kombinationen ohne Rohrverbindungen zwischen den Modulen möglich sind.
  • Selbstentlastendes Design – Der Reglerkörper lässt bei sinkendem Sollwert automatisch den nachgeschalteten Druck ab, wodurch in den meisten Anwendungen separate nachgeschaltete Überdruckventile entfallen und die Schaltungskonstruktion vereinfacht wird.
  • Hohe Durchflusskapazität – Liefert bis zu 155 scfm (4490 l/min) über 3/4"-Anschlusskonfigurationen und unterstützt damit leistungsstarke Multifunktions-Werkzeugstationen und zentrale FRL-Versorgungspunkte.
  • Breiter Druckbereich – Der Standardbereich deckt einen Auslassdruck von 15 bis 200 psig (1 bis 13,8 bar) ab; eine optionale Feder erweitert den Bereich auf 15 bis 250 psig (1 bis 17 bar) und erfüllt somit die Anforderungen von Hochdruckwerkzeugen und -prozessen.
  • Hohe Eingangsdruckfestigkeit - Akzeptiert Eingangsdrucke bis zu 300 psig (21 bar) und eignet sich für Hochdruckverteiler und Druckgassysteme bei gleichzeitig präziser Bereitstellung eines Arbeitsdrucks im nachgelagerten Bereich.
  • Doppelte Ausrichtung der Manometeranschlüsse – Die vorderen und hinteren 1/4"-NPT-Manometeranschlüsse ermöglichen die Installation des Manometers in beiden Ausrichtungen; Manometer von 0 bis 200 psig (0 bis 14 bar) sind als Zubehör erhältlich.
  • Einbaumöglichkeit in Schalttafeln - Ermöglicht die Montage in Schalttafeln durch einen 2-1/16" (52 mm) großen Ausschnitt für den bündigen Einbau in Schalttafeln und Bedienerstationen.
  • NPTF- und G-Gewindeoptionen – Erhältlich in den Gewindestandards NPTF und G (BSPP) für weltweite Kompatibilität mit pneumatischen Systemen.
  • Gehäusekonstruktion aus Zinkdruckguss – Das Gehäuse aus Zinkdruckguss mit Nylonkuppel (Aluminiumkuppel mit stärkerer Feder erhältlich) und Acetalknopf gewährleistet Langlebigkeit in industriellen Umgebungen.

Technische Spezifikationen

Allgemeine Spezifikationen

Parameter Spezifikation
Serie Präzision in voller Größe
Konstruktion Selbstentlastendes Diaphragma (auch nicht-entlastende Variante erhältlich, bitte wenden Sie sich an ROSS)
Montage Modular oder Inline
Portgrößen 1/4", 3/8", 1/2", 3/4"
Gewindearten NPTF (amerikanisch) und G (BSPP/ISO)
Maximaler Durchfluss 155 scfm (4490 l/min)
Einlassdruck (Maximum) 300 psig (21 bar)
Ausgangsdruckbereich (Standard) 15 bis 200 psig (1 bis 13,8 bar)
Ausgangsdruckbereich (optional) 15 bis 250 psig (1 bis 17 bar)
Druckmessgeräteanschluss 1/4" NPT, vorne und hinten
Manometer (optional) 0 bis 200 psig (0 bis 14 bar)
Montagebohrung für die Frontplatte 2-1/16" (52 mm) Durchmesser
Strömungsmedien Gefilterte Druckluft
Körpermaterial Zink
Kuppelmaterial Nylon (Standard); Aluminium (mit optionaler 0-175 psig Feder)
Knaufmaterial Acetal
Dichtungsmaterial Nitril (Standard)
Ventilmaterial Messing
Ventilkappenmaterial Nylon
Abmessungen (L x H x B, ohne Spurweite) 3,5" x 4,2" x 1,3" (89 x 106 x 33 mm)
Tiefe (weniger Messlehre) 2,8 Zoll (71 mm)
Gewicht (weniger Spurweite) 2,06 lb (0,92 kg)
Druckgenauigkeit Einstellungen innerhalb von 3 psig (0,2 bar) gehalten

Temperaturangaben

Die Temperaturgrenzwerte gelten sowohl für die Umgebung als auch für das Druckluftmedium.

Konfiguration Umgebungstemperatur Medientemperatur
Standard (Nitrildichtungen) 40 bis 125 °F (4 bis 52 °C) 40 bis 125 °F (4 bis 52 °C)

Durchflussleistungsdaten

Die Durchflussleistung wurde bei einem Eingangsdruck von 100 psig (6,9 bar) gemessen. Die Durchflusskapazität variiert mit der Anschlussgröße; bei einer Anschlussgröße von 3/4" beträgt sie maximal 155 scfm.

Portgröße Maximaler Durchfluss scfm (l/min) Einlassdruck psig Ausgangsdruck psig (bar) Gewicht lb (kg)
1/4" ~55 (1558) 300 max 15-200 (1-13,8) Standard 2,06 (0,92)
3/8" ~90 (2549) 300 max 15-200 (1-13,8) Standard 2,06 (0,92)
1/2" ~130 (3682) 300 max 15-200 (1-13,8) Standard 2,06 (0,92)
3/4" 155 (4490) 300 max 15-200 (1-13,8) Standard 2,06 (0,92)

Zertifizierungen & Konformität

Zertifizierung/Standard Detail
Gewindenormen NPTF gemäß ANSI/ASME B1.20.3 und G (BSPP) gemäß ISO 228-1.
Modulare Kompatibilität Konzipiert für die Integration mit dem modularen FRL-System von ROSS Controls gemäß den Standardabständen der modularen Anschlüsse und den Abmessungen der Verteilerschnittstelle.
CE-Kennzeichnungsberechtigung Entwickelt zur Einhaltung der EU-Maschinenrichtlinie; spezifische Zertifizierungsdokumente erhalten Sie bei ROSS Controls.

Typische Anwendungsbereiche und Branchen

Automobil- und Montagefertigung

  • Präzisionsluftversorgung für pneumatische Drehmomentwerkzeuge (Schraubendreher, Impulswerkzeuge, Drehmomentschlüssel) an Montagestationen, wo der Druckgenauigkeitsbereich von 3 psig die Drehmomentabweichung direkt begrenzt und die Qualität der Schraubverbindungen sicherstellt.
  • Mehrspindel-Montagezellen-FRL-Stationsversorgungsregelung für Produktionslinien, die mehrere Werkzeuge gleichzeitig über einen einzigen geregelten Kreislauf betreiben und einen gleichmäßigen Druck bei variabler Gesamtnachfrage erfordern.
  • Regelung der Werkzeugzufuhr am Roboterarm für pneumatische Greifer, Saugnäpfe und pneumatische Aktuatoren an Roboter-Montage- und Materialhandhabungsanlagen.
  • Die Stromversorgung der Motoren- und Getriebemontagelinie dient der Vorbereitung empfindlicher Dichtheits- und Durchflussprüfvorrichtungen, die stabile Referenzdrücke erfordern, um akzeptable von defekten Teilen zu unterscheiden.
  • Regelung der Stromversorgung von pneumatischen Aktuatoren für Lackieranlagen in Karosseriewerkstätten, die die Positionierung der Spritzpistole und die Werkstückfixierung in automatisierten Lackierzellen steuern.

Allgemeine Fertigung und Produktion

  • Präzisionsspann- und Vorrichtungsmaterial für die pneumatische Werkstückspannung auf CNC-Bearbeitungszentren, wo eine gleichmäßige Spannkraft die Wiederholgenauigkeit der Teilepositionierung und die Oberflächengüte sicherstellt.
  • Regelung der Druckluftzufuhr bei Stanz- und Umformpressen, wobei der Luftdruck die Kraft des Werkzeugkissens bei Metallstanzvorgängen steuert und sich direkt auf die Ziehtiefe und die Rückfederung des Teils auswirkt.
  • Regelung der Druckluftversorgung von Sprühbeschichtungs- und Schmiersystemen zur kontrollierten Zerstäubung beim Auftragen von Schmierstoffen, Dosieren von Klebstoffen und Reinigen von Teilen.
  • Bei Blasform- und Thermoformprozessen wird die Luftzufuhr reguliert, wobei ein gleichmäßiger Formdruck die Gleichmäßigkeit der Wandstärke des Bauteils bestimmt.
  • Regelung der Antriebsleistung von Palettierern und Verpackungslinienaktuatoren für gleichbleibende Zykluszeiten und Durchsatz bei automatisierten Hochgeschwindigkeitsverpackungsanlagen.

Modulare FRL-Stationsintegration

  • Zentrale Druckluftaufbereitungsstation, die einen Präzisionsregler der Serie mit vorgelagerter Filtration und nachgelagerter Schmierung in einer modularen Verteilerbaugruppe kombiniert und mehrere nachgelagerte pneumatische Kreisläufe von einem gemeinsamen Servicepunkt aus versorgt.
  • Zonendruckregelung in großen Anlagen, in denen die gebäudeweite Versorgung nicht präzise geregelt werden kann; Zonenregler am Verbrauchsort bieten die erforderliche Genauigkeit.
  • Redundante FRL-Stationskonstruktion mit zwei parallel geschalteten Serieneinheiten und Absperrventilen, wodurch eine Einheit gewartet werden kann, ohne die Produktion zu unterbrechen.
  • Pneumatische Stromkreisaufbereitung für Werkzeugmaschinen zur Versorgung von Luftlagern, Werkzeugwechslern und Zugstangenbetätigung an hochpräzisen Bearbeitungsmaschinen.

Pneumatische Steuerungssysteme

  • Pilotversorgungsaufbereitung für pneumatische Wegeventile, die einen stabilen Versorgungsdruck benötigen, um eine gleichbleibende Ventilansprechzeit und eine gleichbleibende Stellantriebsgeschwindigkeit zu gewährleisten.
  • Spannungsregelung bei Differenzdruckmessgeräten, wo die Versorgungsstabilität für die Messgenauigkeit entscheidend ist.
  • Stellungsregler-Versorgungsregelung für pneumatisch betätigte Prozessregelventile, bei der ein präziser Versorgungsdruck die richtige Dimensionierung des Stellantriebs und die Ventilfunktion gewährleistet.
  • Pneumatische Abkantpresse und Scherenantriebsregelung, bei der ein gleichmäßiger Druck eine gleichmäßige Kraft und Hubgeschwindigkeit für eine hohe Blechbearbeitungsqualität erzeugt.

Bestellung und Konfiguration der Modellnummer

ROSS verwendet Modellnummern, die auf Anschlussgröße und Druckbereich basieren. Es werden zwei Standarddruckbereiche angeboten: 15–200 psig (1–13,8 bar) und 15–250 psig (1–17,2 bar). Modelle mit G-Gewinde (BSPP) sind mit dem Präfix „C“ gekennzeichnet.

Beispiele für Modellnummern:

5213C2018 - 1/4" NPTF, 15-200 psig Bereich

5213C3018 - 3/8" NPTF, 15-200 psig Bereich

5213C4018 - 1/2" NPTF, 15-200 psig Bereich

5213C5018 - 3/4" NPTF, 15-200 psig Bereich

5214C2018 - 1/4" NPTF, 15-250 psig Bereich

5214C3018 - 3/8" NPTF, 15-250 psig Bereich

5214C4018 - 1/2" NPTF, 15-250 psig Bereich

5214C5018 - 3/4" NPTF, 15-250 psig Bereich

Präfix C = G (BSPP/ISO) Gewinde (z. B. C5213C2018 = 1/4" G, 15-200 psig)

5213 = Druckbereichsreihe 15-200 psig

5214 = Druckbereichsreihe 15-250 psig

C = Revisionscode für den Rumpf

2/3/4/5 = Anschlussgröße (2=1/4", 3=3/8", 4=1/2", 5=3/4")

018 = Konfigurationscode

Standard-Druckbereich: 15 bis 200 psig (1 bis 13,8 bar). Optionaler höherer Bereich: 15 bis 250 psig (1 bis 17,2 bar) – für den höheren Bereich bitte die Modellreihe 5214 angeben.

Für den Freiraum zum Abnehmen der Kuppel muss dem Maß B 0,63 Zoll (16 mm) hinzugefügt werden. Für den Freiraum zum Abnehmen der Kappe muss dem Maß C 0,5 Zoll (13 mm) hinzugefügt werden. Berücksichtigen Sie diese Maße bei der Raumplanung.

Gewindemodelle der Norm G (BSPP) sind durch das Präfix C gekennzeichnet (z. B. C5213C2018). Bitte prüfen Sie vor der Bestellung den Gewindestandard.

Für Anwendungen, bei denen der nachgelagerte Druck auch bei Erhöhung des Regler-Sollwerts aufrechterhalten werden muss, ist eine Ausführung ohne Entlastungsventil verfügbar. Informationen zur Konfiguration des Modells ohne Entlastungsventil erhalten Sie bei ROSS Controls.

Manometer (0–200 psig) und Montagemutter sind als Zubehör erhältlich. Die Manometeranschlüsse sind vorne und hinten 1/4"-NPT-Gewinde.

Standard-Modellnummern – Druckbereich 15–200 psig

Portgröße Faden Druckbereich psig (bar) Modellnummer
1/4" NPTF 15-200 (1-13,8) 5213C2018
3/8" NPTF 15-200 (1-13,8) 5213C3018
1/2" NPTF 15-200 (1-13,8) 5213C4018
3/4" NPTF 15-200 (1-13,8) 5213C5018
1/4" G (BSPP) 15-200 (1-13,8) C5213C2018
3/8" G (BSPP) 15-200 (1-13,8) C5213C3018
1/2" G (BSPP) 15-200 (1-13,8) C5213C4018
3/4" G (BSPP) 15-200 (1-13,8) C5213C5018

Standard-Modellnummern – Druckbereich 15–250 psig

Portgröße Faden Druckbereich psig (bar) Modellnummer
1/4" NPTF 15-250 (1-17,2) 5214C2018
3/8" NPTF 15-250 (1-17,2) 5214C3018
1/2" NPTF 15-250 (1-17,2) 5214C4018
3/4" NPTF 15-250 (1-17,2) 5214C5018

Zubehör

Manometer

ROSS Controls bietet Manometer für Drücke von 0 bis 200 psig (0 bis 14 bar) an, die mit den 1/4"-NPT-Anschlüssen der Serie kompatibel sind. Dank der vorderen und hinteren Anschlusspositionen lässt sich das Manometer in der für die jeweilige Installation optimalen Ausrichtung montieren.

Montagemutter

Einbaumutter für die bündige Montage der Reglerreihe durch eine 52 mm (2-1/16 Zoll) große Aussparung in der Schalttafel. Erforderlich für Schalttafelinstallationen, bei denen der Regler fest montiert und von der Vorderseite der Schalttafel zugänglich sein muss.

Modulare FRL-Komponenten

Die Serie ist für den modularen Anschluss an Filter, Öler und andere FRL-Komponenten von ROSS Controls konzipiert. Modulare Verteilerbaugruppen verbinden mehrere Einheiten zu kompakten Servicestationen.

Verwandte Produkte und Zubehör

Häufig gestellte Fragen (FAQ)

F: Was ist ein interner Pilotregler und wie unterscheidet er sich von einem Standardregler?

A: Ein interner Pilotregler nutzt einen kleinen Hilfssteuerkreis, um den nachgelagerten Druck zu erfassen und das Hauptventil zu steuern. Dadurch wird das Sensorelement von der gesamten Druckdynamik nachgelagerter Ventile isoliert, was zu einer präziseren Regelung mit geringerem Druckabfall bei schwankendem Durchfluss führt. Die Serie hält den Druck innerhalb von 3 psig (0,2 bar) – eine Genauigkeit, die die Wiederholgenauigkeit von Drehmomentwerkzeugen direkt verbessert.

F: Wie hoch ist die maximale Durchflusskapazität der Serie?

A: Die Serie bietet einen Durchfluss von bis zu 155 scfm (4490 l/min) bei einer Anschlussgröße von 3/4 Zoll. Die Durchflusskapazität variiert mit der Anschlussgröße und reicht von ca. 55 scfm bei 1/4 Zoll bis zu 155 scfm bei 3/4 Zoll. Für eine präzisere Durchflussregelung sollte die Serie 123 (800 scfm) mit größeren Anschlussgrößen in Betracht gezogen werden.

F: Kann die Serie in modularen FRL-Baugruppen verwendet werden?

A: Ja. Die Serie ist speziell für die modulare Montage mit ROSS Controls FRL-Komponenten, einschließlich Filtern und Ölern, konzipiert. Modulare Verbindungen eliminieren dazwischenliegende Rohrverbindungen, reduzieren den Druckverlust und ermöglichen kompakte, wartungsfreundliche FRL-Stationen.

F: Welche Druckbereiche stehen zur Verfügung?

A: Der Standarddruckbereich der Modellreihe 5213 liegt zwischen 15 und 200 psig (1 bis 13,8 bar). Ein erweiterter Druckbereich von 15 bis 250 psig (1 bis 17,2 bar) ist bei der Modellreihe 5214 verfügbar, die eine andere interne Feder und eine Aluminiumkuppel anstelle einer Nylonkuppel verwendet.

F: Wie hoch ist der maximale Eingangsdruck?

A: Die Serie akzeptiert Eingangsdrücke bis zu 300 psig (21 bar). Dies ermöglicht den Einsatz mit Hochdruck-Verteilersystemen und Hochdruck-Gasflaschen bei gleichzeitig geregeltem Betriebsdruck im Ausgangsbereich von 15 bis 250 psig.

F: Gibt es eine Alternative ohne Entlastung?

A: Ja. Die Standardserie ist selbstentlastend. Für Anwendungen, bei denen der nachgelagerte Druck aufrechterhalten werden muss, wenn der Eingangsdruck unter den Sollwert fällt, ist jedoch eine nicht-entlastende Variante erhältlich. Informationen zu den Konfigurationen der nicht-entlastenden Modelle erhalten Sie bei ROSS Controls.

F: Wie wird die Serie in einem Schaltschrank montiert?

A: Die Montage erfolgt mittels einer Aussparung mit 52 mm Durchmesser (2-1/16 Zoll) und einer optionalen Montagemutter. Die Gehäusetiefe des Reglers von 71 mm (2,8 Zoll) ohne Messlehre muss hinter der Verkleidung berücksichtigt werden. Für die Demontage der Kuppel ist ein zusätzlicher Freiraum von 16 mm (0,63 Zoll) über dem montierten Bauteil erforderlich.

F: Welche Spezifikationen hat der Messanschluss?

A: Die Serie verfügt über 1/4"-NPT-Manometeranschlüsse an Vorder- und Rückseite. Kompatible Manometer messen Drücke von 0 bis 200 psig (0 bis 14 bar). Verschließen Sie den nicht verwendeten Manometeranschluss immer mit einem 1/4"-NPT-Stopfen, wenn nur ein Manometer angeschlossen ist.

F: Welche Gewindenormen sind verfügbar?

A: NPTF (American National Taper Pipe Thread, dryseal) ist Standard. Gewinde der Ausführung G (BSPP, ISO 228-1) sind ebenfalls erhältlich und durch das Präfix „C“ in der Modellnummer gekennzeichnet. Bitte prüfen Sie vor der Bestellung die benötigte Gewindenorm, um Inkompatibilitäten mit bestehenden Rohrleitungen zu vermeiden.

F: Kann der Einstellknopf zur Sicherung gegen Manipulationen entfernt werden?

A: Ja. Der Einstellknopf ist abnehmbar und kann nach dem Einstellen des gewünschten Drucks herausgezogen werden, um in Produktionsumgebungen Manipulationssicherheit zu gewährleisten. Bewahren Sie den Knopf für zukünftige Sollwertanpassungen auf.

F: Welche Filtrationsstufe ist vorgelagert erforderlich?

A: Zur Abdichtung der Filteranlage wird eine Partikelfiltration mit einer Mindestgröße von 5 Mikron empfohlen, um Ventilsitz und Membran zu schützen. Die modularen Filter von ROSS Controls, die für die FRL-Plattform in voller Größe entwickelt wurden, lassen sich ohne zusätzliche Anschlüsse direkt an die Filteranlage anschließen.

F: Welcher Betriebstemperaturbereich ist zulässig?

A: Die Serie mit Standard-Nitrildichtungen ist für einen Betriebstemperaturbereich von 4 °C bis 52 °C (40 °F bis 125 °F) sowohl bei Umgebungs- als auch bei Medientemperaturen geeignet. Dies deckt den üblichen Einsatz in industriellen Innenräumen ab. Anwendungen bei höheren Temperaturen sollten mit der Entwicklungsabteilung von ROSS Controls abgestimmt werden.

Installations- und Wartungsrichtlinien

  • Installieren Sie einen Partikelfilter mit einer Mindestporengröße von 5 Mikron vorgeschaltet, um den Ventilsitz und die Membran des Präzisionsreglers vor Verunreinigungen zu schützen.
  • Die Montage ist in jeder Ausrichtung möglich; für eine optimale Wartungsfreundlichkeit wird jedoch eine vertikale Montage mit zugänglichem Messanschluss empfohlen.
  • Bei modularer Installation befolgen Sie bitte die Montageanleitung von ROSS Controls für modulare Verteiler, um eine korrekte Ausrichtung der Anschlüsse und eine lückenlose Abdichtung zwischen den Modulen zu gewährleisten.
  • Der Eingangsdruck darf maximal 300 psig (21 bar) betragen. Eine Überschreitung dieses Grenzwerts kann die Membran und die internen Dichtungselemente beschädigen.
  • Stellen Sie den gewünschten Ausgangsdruck ein, indem Sie den Einstellknopf im Uhrzeigersinn drehen, um ihn zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Überprüfen Sie den Wert mit einem kalibrierten Manometer am nachgeschalteten Messanschluss.
  • Der Ausgangsdruck von 250 psig (17 bar) darf auch bei Verwendung der Federoption mit erweitertem Bereich nicht überschritten werden. Der Betrieb außerhalb der Nenndruckgrenzen verkürzt die Lebensdauer des Reglers.
  • Für die Montage an einer Schalttafel verwenden Sie eine Aussparung mit 52 mm Durchmesser und befestigen diese mit der optionalen Montagemutter. Lassen Sie über dem montierten Gerät 16 mm Freiraum für die Kuppelentfernung.
  • Verschließen Sie den nicht verwendeten 1/4"-NPT-Manometeranschluss, wenn nur ein Manometer installiert ist. Ein offener Manometeranschluss führt zu unkontrolliertem Luftaustritt bei geregeltem Druck.
  • Stellen Sie sicher, dass die Umgebungstemperatur im Betrieb zwischen 40 und 125 °F (4 bis 52 °C) liegt. Temperaturen außerhalb dieses Bereichs beeinträchtigen die Membranleistung und die Dichtungsintegrität.
  • Nach der Installation ist ein vollständiger Funktionszyklustest durchzuführen: Der eingestellte Druck wird auf den Maximaldruck erhöht, die Leistung überprüft, der Druck wird auf den Minimaldruck reduziert, die Selbstentlastungsfunktion und der nachgelagerte Druckabfall werden überprüft.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support und Anwendungsunterstützung für die Produktreihe erhalten Sie über ROSS Controls USA unter (800) 438-7677, weltweiter Support wird durch die ROSS-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Ersatzteile, Dichtungssätze und Servicedokumentationen für die Serie sind über ROSS Controls und sein autorisiertes Händlernetz erhältlich.

Besuchen Sie rosscontrols.com für Produktkonfigurationstools, Downloads technischer Daten, Maßzeichnungen und Händlersuche.
