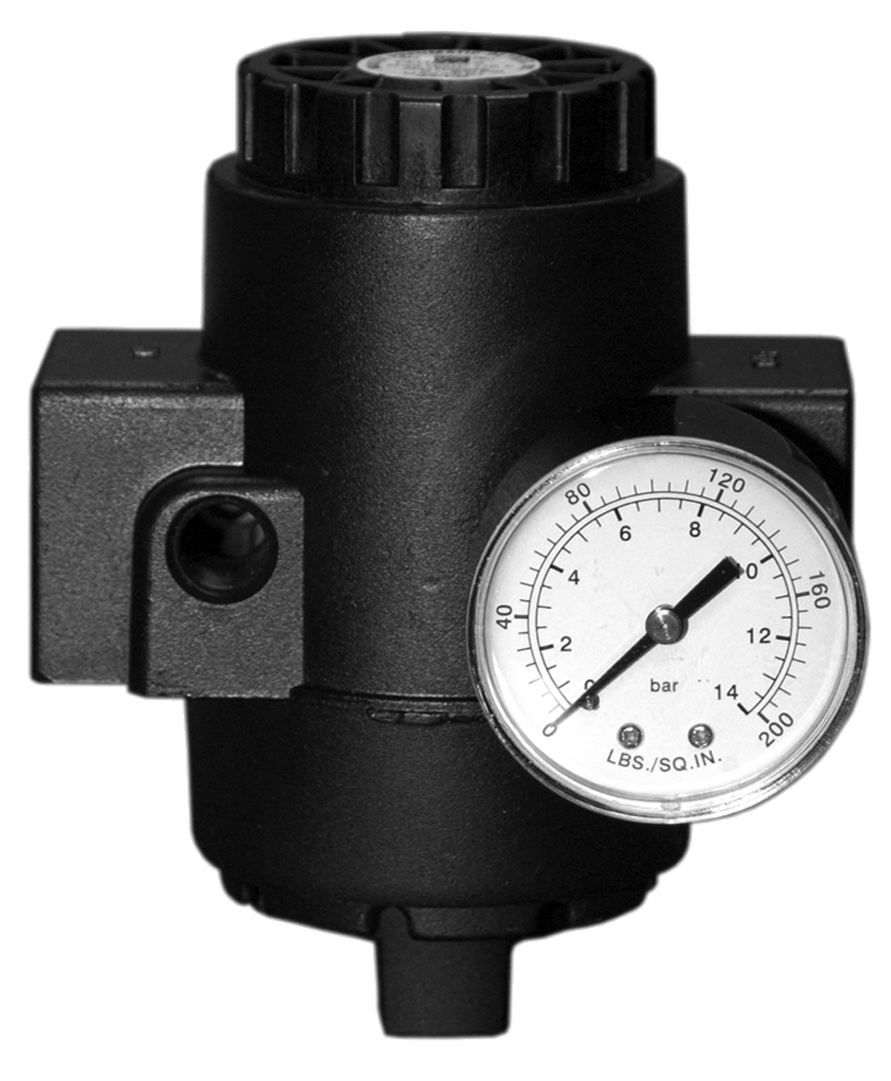

Hochleistungs-Baureihe, ferngesteuert G3/4 bis G2; Durchfluss bis 13.280 l/min

Produktübersicht

Die ROSS Controls-Serie ist das Hochleistungssegment der ROSS-Fernsteuerreglerfamilie und ermöglicht die Fernsteuerung des Drucksollwerts in großvolumigen Inline-Konfigurationen mit Anschlussgrößen von 3/4" bis 2" in Standardausführungen und bis zu 3" in erweiterten Hochleistungsvarianten. Mit einer maximalen Fördermenge von bis zu 4000 scfm (113280 l/min) in der größten 3"-Konfiguration ist die Serie für zentrale Druckluftversorgungsstationen, Produktionsverteiler und großvolumige Druckluftsysteme konzipiert, in denen sowohl eine hohe Fördermenge als auch die Möglichkeit zur Fernsteuerung des Drucks erforderlich sind.

Die Fernsteuerung ermöglicht die Installation des Hauptreglers an beliebiger Stelle im Druckluftverteilungssystem, auch an schwer zugänglichen Stellen, in explosionsgefährdeten Bereichen oder bei hohen Temperaturen. Die Druckeinstellungen erfolgen über einen kleinen Pilotregler, der an den Pilotanschluss des Hauptreglers angeschlossen ist. Die Pilotsignalleitung kann über große Entfernungen verlegt werden, sodass Bediener und Steuerungssysteme die volle Druckregelung unabhängig vom Installationsort des Hauptreglers übernehmen können.

Die Serie ist in vier verschiedenen Bauformen erhältlich: Standard-Inline (Membran, 3/4" bis 1-1/2"), High-Relief-Inline (für große Druckdifferenzen, 3/4" bis 1-1/2"), Extended Large-Birn (Membran, 1-1/2" bis 2") und Extended High-Capacity (Membran oder Kolben, Größen bis 3"). Sowohl Membran- als auch Kolbenkonstruktionen sind in den Extended-Capacity-Ausführungen verfügbar und bieten entweder hohe Empfindlichkeit (Membran) oder hohe Langlebigkeit in verschmutzten oder pulsierenden Strömungsumgebungen (Kolben).

Mit einem maximalen Eingangsdruck von 300 psig (21 bar) Standard und 400 psig (28 bar) Premium sowie einem Ausgangsdruckbereich bis 200 psig (14 bar) Standard - abhängig von der Einstellung des Pilotreglers - deckt die Serie das breiteste Spektrum an Anforderungen an die Ferndruckregelung großer Volumina in der ROSS FRL-Produktfamilie ab.

Wichtigste technische Merkmale

• Höchste Durchflusskapazität der Fernsteuerungsregler - Die Durchflusskapazität erreicht 4000 scfm (113280 l/min) durch 3"-Anschlusserweiterungen und stellt damit die höchste Durchflusskapazität in der ROSS-Familie der Fernsteuerungsregler dar. Dies ermöglicht die zentrale Versorgungsregelung für ganze Produktionsanlagen.
• Mehrere Konstruktionsoptionen - Erhältlich in Membranbauweise (hohe Empfindlichkeit, präzise Regelung) und Kolbenbauweise (hohe Haltbarkeit, Unempfindlichkeit gegenüber Verunreinigungen) in den erweiterten Hochleistungskonfigurationen, die eine Auswahl je nach Anwendungspriorität ermöglichen.
• Vier Variantenstufen – Standard-Inline (max. 740 scfm, 3/4"-1-1/2"), High-Relief-Inline (700 scfm, hoher Druckunterschied), Large-Bore Extended (850 scfm, 1-1/2"-2") und High-Capacity Extended (4000 scfm, bis 3") – decken das gesamte Spektrum von Fernpilot-Anwendungen mit großem Volumen ab.
• Fernsteueranschluss - Der 1/4" NPTF-Steueranschluss an allen Varianten nimmt den Ausgang des Fernsteuerreglers auf und ermöglicht es dem Bedienpersonal und den Steuerungssystemen, den nachgelagerten Druck von jeder zugänglichen Stelle aus zu steuern, unabhängig vom Installationsort des Hauptkörpers.
• Selbstentlastendes Design – Die standardmäßige selbstentlastende Membrankonstruktion ermöglicht es, dass der nachgelagerte Druck durch den Hauptkörper abgelassen wird, wenn der Pilot-Einstelldruck reduziert wird, wodurch ein Druckaufbau über den vorgegebenen Sollwert hinaus verhindert wird.
• Inline-Installation für große Rohrdurchmesser - Die Serie wurde für die Inline-Installation in Druckluftleitungssystemen mit Durchmessern von 3/4" bis 3" konzipiert und lässt sich ohne modulare Verteilerstrukturen direkt in bestehende Verteiler mit großem Durchmesser integrieren.
• Erweiterte Temperaturbeständigkeit - Ausgelegt für Umgebungs- und Medientemperaturen bis 175 °F (79 °C) in Standard- und erweiterten Ausführungen (Nitrildichtungen), wodurch die Installation in der Nähe von Prozessanlagen, in warmen Außenumgebungen und in heißen Versorgungsbereichen möglich ist.
• Hohe Eingangsdruckfähigkeit - Standardkonfigurationen akzeptieren einen Eingangsdruck von 300 psig (21 bar); Premium-Varianten mit hohem Überdruck reichen bis zu 400 psig (28 bar) und eignen sich für Hochdruckspeicher- und Übertragungssystemverteiler.
• Fluorelastomer-Dichtungsoption - Fluorelastomer-Dichtungen sind in der 3"-Hochleistungs-Ausführung erhältlich und bieten chemische Beständigkeit für Anwendungen, bei denen die Druckluft Spuren von Lösungsmitteln, Ölen oder anderen mit Nitril unverträglichen Chemikalien enthält.
• NPTF- und G-Gewindestandards – Alle Anschlussgrößen und -varianten sind sowohl im NPTF- als auch im G-Gewindestandard (BSPP) erhältlich, um eine weltweite Installationskompatibilität zu gewährleisten.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Standard- und Großbohrungsvarianten mit Nitril-Dichtungen sind bis 79 °C (175 °F) ausgelegt. Hochleistungsvarianten mit Fluorelastomer-Dichtungen bieten eine erweiterte chemische Beständigkeit; die Temperaturgrenzen für Fluorelastomer-Konfigurationen erfahren Sie bei ROSS Controls.

Durchflussleistungsdaten

Die Durchflussleistung variiert je nach Variante und Anschlussgröße erheblich. Die unten aufgeführten Maximalwerte stellen die jeweils höchste Nennanschlussgröße der einzelnen Varianten dar. Alle Werte gelten für den Nenneingangsdruck.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Zentrale Druckluftverteiler

• Die zentrale Versorgungsstationsregelung für die gesamte Anlage befindet sich am Hauptverteiler, wo die erweiterte 3"-Variante (4000 scfm) als primärer Druckreduzierungs- und Regelungspunkt für ganze Produktionsanlagen dient und den Druck im Speicherbehälter oder Kompressorausgang auf den Betriebsdruck der Anlage mit Fernsollwertfunktion reduziert.
• Druckluftverteilung auf Gebäudeebene für große Industrieanlagen, bei denen eine zentrale Bedienstation alle Druckzonendrücke des Gebäudes über ferngesteuerte Series-Einheiten an jeder Zonenverteilung steuert.
• Regelung der Druckluftverteilung auf einem Campus mit mehreren Gebäuden, wobei Hochleistungsgeräte der Serie als Regelstationen an den Abzweigpunkten der Verteiler dienen und von einem zentralen Versorgungsmanagementsystem über I/P-Wandler an den Pilotsignalleitungen gesteuert werden.
• Kompressorstations-Ausgangsregelung für große Kolben- oder Zentrifugalkompressoranlagen, bei der die Baureihe den Kompressorausgangsdruck für die Verteilung reduziert und gleichzeitig eine ferngesteuerte Druckanpassung vom Kompressorkontrollraum aus ermöglicht.
• Regelung von Stickstoff-, Trockenluft- oder Spezialgasverteilern in industriellen Gasverteilungssystemen, bei denen sowohl eine hohe Durchflusskapazität als auch eine Fernsteuerung des Sollwerts erforderlich sind.

Großindustrien

• Regelung der Instrumenten- und Druckluftverteilung in Chemieanlagen mit Fernsteuerung des Sollwerts vom zentralen Kontrollraum aus, wodurch ein einstellbarer Arbeitsdruck in der gesamten Anlage ohne Zugang zu jedem Reglerstandort vor Ort ermöglicht wird.
• Regelung der Druckluftversorgung in Erdölraffinerien zur Verteilung im Prozessbereich, mit Haupteinheiten im Prozessbereich und Pilotregelung vom Kontrollraum oder von dafür vorgesehenen Bedienerstationen in sicheren Bereichen aus.
• Pneumatisch betätigte Regelventile in petrochemischen Anlagen, wobei die Baureihe als Hauptregler für große Ventil- und Aktuatorversorgungsnetze dient und über I/P-Pilotwandler vom Ausgang des verteilten Steuerungssystems (DCS) ferngesteuert wird.
• Regelung der Druckluftversorgung von Offshore-Plattformen und Seeschiffen, wobei die Reglerkörper in beengten Maschinenräumen installiert sind und die Ferneinstellung von der Brücke oder dem Kontrollraum aus erfolgt.
• Regelung der Druckluftversorgung von LNG-Anlagen und kryogenen Anlagen mit Fluorelastomer-Dichtungsoptionen für die chemische Verträglichkeit mit Luftströmen, die möglicherweise Spuren von Kohlenwasserstoffen enthalten.

Stahlwerk und Schwerindustrie

• Regelung der Prozessluftzufuhr in Stahlwerken für Walzwerksantriebe, die Beladung von Hydraulikspeichern und Prozesskühlsysteme, wobei die erweiterte Temperaturangabe von 175 °F (79 °C) die heiße Walzwerksumgebung in der Nähe der Regler berücksichtigt.
• Druckluftversorgung im Hochofen- und Stahlherstellungsbereich, wo eine hohe Durchflusskapazität (4000 scfm für die 3"-Variante) dem Spitzenbedarf großer Mehraktuatorsysteme entspricht.
• Regelung der Druckluftversorgung für den Bergbau und die Mineralaufbereitung von großvolumigen Förder-, Spreng- und Prozessluftsystemen mit Fernsteuerung von Oberflächenleitständen für Untertageanlagen.
• Regelung der Druckluftversorgung in Kraftwerken für Instrumentenluftverteiler zur Versorgung von Kesselsteuerungen, Turbinenantrieben und Prozessabsperrventilen.
• Druckluftregelung in Zellstoff- und Papierfabriken für die großtechnische Betätigung von Stoffauflaufkästen, die Positionierung von Formwalzen und die Versorgung von Pressenteil-Aktuatoren.

Automatisierte und programmierbare Druckregelung

• Automatisierte Produktionssysteme, bei denen elektropneumatische Eingangs-/Ausgangswandler, die von SPS- oder DCS-Systemen angesteuert werden, das Pilotsignal für die Serie liefern und so eine rezeptgesteuerte, programmgesteuerte Druckregelung großer Volumina ohne manuelle Eingriffe ermöglichen.
• Großvolumige Druckregelung für Testeinrichtungen in Luft- und Raumfahrt-, Militär- oder Industrie-Testkammern, in denen eine präzise geregelte Hochleistungsluftzufuhr bei fernprogrammierbaren Drücken erforderlich ist.
• Großflächige Regelung der Sprühbeschichtungs- und Oberflächenbehandlungsleitungen, bei der mehrere Hochleistungseinheiten der Serie verschiedene Zonen mit unterschiedlichen Drücken versorgen, die alle vom Anlagensteuerungssystem aus ferngesteuert werden können.
• Reifenherstellung und Vulkanisationspressen-Versorgungsregelung, wobei die Baureihe als Hauptversorgungsregler für dampfbeheizte Formbetätigungs- und Vulkanisationspressensysteme mit hohem Durchfluss dient.

Bestellung und Konfiguration der Modellnummer

Der ROSS ist in vier verschiedenen Ausführungen erhältlich: Standard-Inline, High-Relief-Inline, Large-Bien-Extended und High-Capacity-Extended. Wählen Sie die passende Variante anhand der benötigten Anschlussgröße, Durchflusskapazität und Druckdifferenz. Die vollständigen Modellnummern für Sonderausführungen erhalten Sie bei ROSS Controls.

Wählen Sie die Variante anhand der Anschlussgröße und der Durchflusskapazität: Standard Inline für 3/4"-1-1/2" bis zu 740 scfm, High-Relief Inline für Anwendungen mit hohem Druckdifferenzial im gleichen Anschlussbereich, Large-Bore Extended für 1-1/2"-2" bis zu 850 scfm, High-Capacity Extended für 3" bis zu 4000 scfm.

Die Dichtungsoption aus Fluorelastomer (Modell 5X00B9021 und C5X00B9021) ist nur in der 3"-Ausführung erhältlich. In allen anderen Ausführungen werden Standard-Nitrildichtungen verwendet.

G (BSPP) Gewindemodelle sind mit einem C gekennzeichnet. Prüfen Sie, ob für alle Portverbindungen, einschließlich des Pilotports, der erforderliche Gewindestandard gilt.

Der Pilotanschluss ist bei allen Varianten ein 1/4"-NPTF-Anschluss. Ein Pilotregler (ROSS FRL oder gleichwertig) ist separat erforderlich.

Für spezielle Druckbereiche, Kolbenkonstruktionsoptionen oder nicht aufgeführte Größen wenden Sie sich bitte an ROSS Controls, um Unterstützung bei der anwendungsspezifischen Konfiguration zu erhalten.

Leitfaden zur Variantenauswahl

Standard Inline-Modellnummern (NPTF)

Zubehör

Fernsteuerungsregler

Jeder Standard- oder Präzisionsregler von ROSS Controls mit ausreichendem Ausgangsdruckbereich kann als Pilotregler für die Serie dienen. Für die erweiterte Hochleistungskonfiguration mit 4000 scfm ist ein Pilotregler mit präzisem und stabilem Ausgang am Zielbetriebsdruck für eine genaue Regelung unerlässlich. Miniatur-Präzisionsregler der Serie ROSS 120 werden häufig als ferngesteuerte Pilotregler eingesetzt.

Manometer

Manometer für 0 bis 200 psig (0 bis 14 bar) an den 1/4"-NPT-Anschlüssen des Hauptgehäuses. Bei zentralen Versorgungsanlagen mit großem Durchmesser ermöglichen Manometer am Reglerausgang die kontinuierliche Überprüfung des Solldrucks zur Betriebsüberwachung.

Hochkapazitätsfilter im Upstream-Bereich

ROSS Controls bietet Hochleistungs-Inline-Filter für den vorgelagerten Partikelschutz bis zu 5 Mikron in Großraum-Zentralversorgungsanlagen. Kontaktieren Sie ROSS Controls, um das passende Filtermodell für die Anschlussgröße und den Durchflussbedarf der jeweiligen Serie auszuwählen.

Verwandte Produkte & Zubehör

• Hochleistungs-Präzisionsregler der Serie 123 – Hochleistungs-Inline-Präzisionsregler für 3/4"- bis 1-1/2"-Anschlüsse, Durchfluss bis zu 800 scfm, mit direkter lokaler Sollwerteinstellung. https://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• Fernsteuerregler der Serie 124 – Modularer Fernsteuerregler in Standardgröße für 1/4"- bis 3/4"-Anschlüsse, Durchfluss bis 155 scfm. https://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
• MD4 Fernsteuerregler der Serie 125 – Modularer MD4 Fernsteuerregler für 3/8"- bis 3/4"-Anschlüsse, Durchfluss bis 190 scfm. https://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
• Hochleistungs-Überdruckventile der Serie 128 – Hochleistungs-Inline-Überdruckventile zur Verwendung mit ferngesteuerten Füllreglern wie dieser Serie. https://www.rosscontrols.com/en/series/128-high-flow-series
• ROSS Hochleistungs-Inline-Filter – Großvolumige Inline-Filter zur Partikelabscheidung in Anwendungen mit hohem Durchfluss. https://www.rosscontrols.com/en/categories/filters
• ROSS LOX Absperrventile – Energieisolierende Absperrventile zur Installation vor Hochleistungsreglern der Serie LOX für die Einhaltung der LOTO-Vorschriften. https://www.rosscontrols.com/en/categories/lockout-valves

Häufig gestellte Fragen (FAQ)

F: Wie hoch ist die maximale Durchflusskapazität der Serie?

A: Die erweiterte 3"-Variante der Serie mit hoher Förderleistung bietet einen Durchfluss von bis zu 4000 scfm (113280 l/min). Dies ist die höchste Förderleistung innerhalb der ROSS-Fernsteuerreglerfamilie und zählt zu den höchsten der gesamten ROSS-FRL-Produktlinie. Die Standard-3/4"-1-1/2"-Inline-Variante erreicht 740 scfm.

F: Wann sollte ich die Variante mit hohem Relief der Standard-Inline-Variante vorziehen?

A: Wählen Sie die Variante mit hoher Überdruckbegrenzung, wenn die Druckdifferenz zwischen Ein- und Auslass groß ist. Bei Standardreglern können große Druckabfälle aufgrund unzureichender Federkraft zur Aufrechterhaltung einer stabilen Ventilposition zu Instabilität oder Pendelbewegungen führen. Die Variante mit hoher Überdruckbegrenzung verwendet eine stärkere Feder, die eine stabile Regelung auch bei großen Druckdifferenzen gewährleistet. Wenden Sie sich an die Entwicklungsabteilung von ROSS Controls, wenn Sie sich nicht sicher sind, welche Variante geeignet ist.

F: Worin besteht der Unterschied zwischen Membran- und Kolbenkonstruktion bei den verlängerten Varianten?

A: Die Membranbauweise ermöglicht eine höhere Empfindlichkeit gegenüber Druckänderungen im nachgelagerten Bereich, was zu einer präziseren Ausgangsdruckregelung und einem besseren Ansprechverhalten bei schnellen Bedarfsänderungen führt. Die Kolbenbauweise verwendet einen Kolben mit O-Ring-Dichtungen anstelle einer Membran; sie ist toleranter gegenüber verunreinigter oder geschmierter Druckluft und weist eine höhere mechanische Belastbarkeit bei pulsierenden Strömungsbedingungen auf. Für die meisten Druckluftanwendungen ist die Membranbauweise vorzuziehen. Die Kolbenbauweise kommt typischerweise dann zum Einsatz, wenn die Luftqualität unterhalb der empfohlenen Grenzwerte liegt oder wenn eine extrem hohe mechanische Belastbarkeit erforderlich ist.

F: Wie weit darf der Pilotregler vom Serien-Hauptgehäuse entfernt sein?

A: In großen Anlagen können Pilotregler mehrere Meter bis mehrere hundert Meter vom Hauptregler entfernt platziert werden. Längere Pilotleitungen reagieren aufgrund des größeren Leitungsvolumens etwas langsamer auf Sollwertänderungen, was jedoch für die meisten nicht-dynamischen Anwendungen akzeptabel ist. Bei sehr langen Pilotleitungen oder Anwendungen, die eine schnelle Sollwertnachführung erfordern, wenden Sie sich bitte an ROSS Controls, um Hinweise zur Dimensionierung der Pilotleitung zu erhalten.

F: Kann die Serie mit elektropneumatischen Messumformern zur automatisierten Druckregelung verwendet werden?

A: Ja. I/P- (Strom-Druck-) oder E/P- (Spannungs-Druck-) Messumformer können als Pilotquelle dienen und ermöglichen es SPS-, DCS- oder SCADA-Systemen, den nachgeschalteten Druck digital oder proportional zu regeln. Diese Konfiguration wird häufig in automatisierten Druckluftversorgungssystemen für Anlagen eingesetzt.

F: Wie hoch ist der Nenndruck am Eingang?

A: Standard- und Hochleistungs-Varianten sind für Eingangsdrücke bis zu 300 psig (21 bar) ausgelegt. Die Premium-Hochleistungs-Variante ermöglicht einen Eingangsdruck bis zu 400 psig (28 bar). Varianten mit erweitertem Großdurchmesser und hoher Kapazität verwenden einen maximalen Eingangsdruck von 300 psig. Bitte prüfen Sie vor der Installation die spezifischen Nennwerte der jeweiligen Variante für Ihre Anwendung.

F: Welche Dichtungsoptionen stehen zur Verfügung?

A: Nitril-Dichtungen (Buna-N) sind bei allen Varianten der Serie Standard. Fluorelastomer-Dichtungen sind in der 3"-Ausführung mit verlängerter hoher Kapazität (Modell 5X00B9021) für chemische Beständigkeit gegenüber Kohlenwasserstoffen, Lösungsmitteln und anderen mit Nitril unverträglichen Substanzen erhältlich.

F: Ist die Serie selbstentspannend?

A: Ja. Alle Standardkonfigurationen der Serie sind selbstentlastend: Der nachgeschaltete Druck wird über das Hauptgehäuse abgelassen, wenn der Pilotdruck reduziert wird. Dadurch wird verhindert, dass der nachgeschaltete Druck den Sollwert überschreitet, wenn der Pilotdruck reduziert wird.

F: Welche Gewindenormen sind für 3"-Anschlüsse erhältlich?

A: Die 3"-Hochleistungsausführung ist sowohl mit NPTF-Gewinde (Modell 5211B9008 oder 5X00B9021) als auch mit G-Gewinde (BSPP) (Modelle mit dem Präfix C) erhältlich. Bitte prüfen Sie vor der Bestellung den benötigten Gewindestandard für Ihr spezifisches Großrohrleitungssystem.

F: Welche vorgelagerte Filtration ist erforderlich?

A: Ein Vorfilter mit einer Mindestporengröße von 5 µm wird empfohlen. Bei großen Anschlussgrößen und hohen Durchflussraten sollten Inline-Filter mit hoher Kapazität, die auf die Anschlussgröße der Serie abgestimmt sind, verwendet werden. Wenden Sie sich an ROSS Controls, um den passenden Filter für Ihre spezifische Anschlussgröße und Durchflussanwendung zu finden.

F: Kann ich die Serie auch für andere Gase als Druckluft verwenden?

A: Die Serie ist für den Betrieb mit gefilterter Druckluft ausgelegt. Stickstoff, Argon und andere inerte, trockene Gase können aufgrund des Aluminiumgehäuses, der Ventilkomponenten aus Messing/Aluminium und der Dichtungen aus Nitril oder Fluorelastomer unter Umständen kompatibel sein – dies muss jedoch für jede spezifische Anwendung, einschließlich einer System-Sicherheitsanalyse, mit ROSS Controls abgeklärt werden.

F: Was ist die 128er-Serie und in welchem Zusammenhang steht sie mit der Serie?

A: Das Hochleistungs-Überdruckventil der Serie 128 wird häufig im selben Kreislauf wie der ferngesteuerte Regler der Serie eingesetzt. In einem typischen Kreislauf füllt der ferngesteuerte Regler ein nachgeschaltetes Volumen, und das Überdruckventil der Serie 128 öffnet, sobald der Fülldruck einen Sollwert überschreitet (typischerweise 2 psig über dem Regeldruck). Diese Kombination gewährleistet sowohl die Fülldruckregelung als auch die Überdruckbeseitigung in pneumatischen Systemen mit großem Volumen.

Installations- und Wartungsrichtlinien

• Wählen Sie die passende Serienvariante entsprechend der benötigten Anschlussgröße, Durchflusskapazität und Druckdifferenz. Wenden Sie sich an ROSS Controls, falls die Anwendungsparameter keiner Standardvariante eindeutig zugeordnet werden können.
• Installieren Sie das Hauptgehäuse im Druckluftverteilungssystem in die Zuleitung. Lagern Sie das Reglergehäuse unabhängig von der Rohrleitung, um zu verhindern, dass die Rohrleitungslast auf die Gehäuseanschlüsse wirkt.
• Verlegen Sie die 1/4"-NPTF-Pilotsignalleitung vom Ausgang des Fernpilotreglers zum Pilotanschluss am Hauptgehäuse. Verwenden Sie saubere, trockene 1/4"-Schläuche ohne Knicke oder scharfe Biegungen. Schützen Sie die Pilotleitung bei längeren Strecken vor mechanischer Beschädigung.
• Installieren Sie einen Vorfilter mit einer Porengröße von mindestens 5 Mikron. Bei hohem Durchfluss und großen Anschlussgrößen ist sicherzustellen, dass der Vorfilter über eine ausreichende Durchflusskapazität verfügt, um einen filterbedingten Druckabfall bei Spitzenlast zu vermeiden.
• Stellen Sie sicher, dass der Eingangsdruck den für die jeweilige Variante geltenden Nennwert nicht überschreitet: 300 psig (21 bar) Standard, 400 psig (28 bar) für Premium-Varianten.
• Prüfen Sie, ob die Messanschlüsse vorhanden sind: Installieren Sie Manometer (0–200 psig) an den vorderen oder hinteren 1/4"-NPT-Anschlüssen des Hauptgehäuses zur Überwachung des Ausgangsdrucks. Verschließen Sie nicht benötigte Messanschlüsse.
• Bei Standard-Nitrilkonfigurationen sollte die Umgebungstemperatur zwischen 40 und 175 °F (4 bis 79 °C) liegen. Für erweiterte Anwendungen sollten die Temperaturgrenzen für Fluorelastomer-Konfigurationen mit ROSS Controls abgeklärt werden.
• Bei der 3"-Hochleistungskonfiguration mit erweiterter Kapazität muss sichergestellt werden, dass die Rohrleitungen und die Tragkonstruktion das zusätzliche Gewicht und die Kräfte des größeren Gehäuses bei einem Durchfluss von 4000 scfm aufnehmen können.
• Nehmen Sie das System in Betrieb, indem Sie den Pilotregler auf den minimal gewünschten Arbeitsdruck einstellen, den Auslass des Hauptkörpers bei minimalem Druck überprüfen, dann auf den maximal gewünschten Druck erhöhen und die Nachführung über den gesamten Bereich überprüfen.
• Bei Schaltungen, die die Serie mit einem Hochdurchfluss-Überdruckventil der Serie 128 kombinieren, ist zu überprüfen, ob der Ansprechdruck des Überdruckventils mindestens 2 psig (0,1 bar) über dem in der Serie geregelten Druck liegt, um ein unerwünschtes Auslösen des Überdruckventils bei dem erforderlichen Betriebsdruck zu verhindern.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support und Anwendungsunterstützung für die Serien-Zentralversorgung und die Fernsteuerungsanwendungen mit großem Volumen erhalten Sie von ROSS Controls USA unter (800) 438-7677.

Weltweiter technischer Support durch ROSS Controls-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan.

Besuchen Sie rosscontrols.com für Auswahlhilfen zu den Serienvarianten, Maßangaben, Durchflusskennlinien und Informationen zu autorisierten Händlern.

Katalog herunterladen: https://www.rosscontrols.com/en/documents
