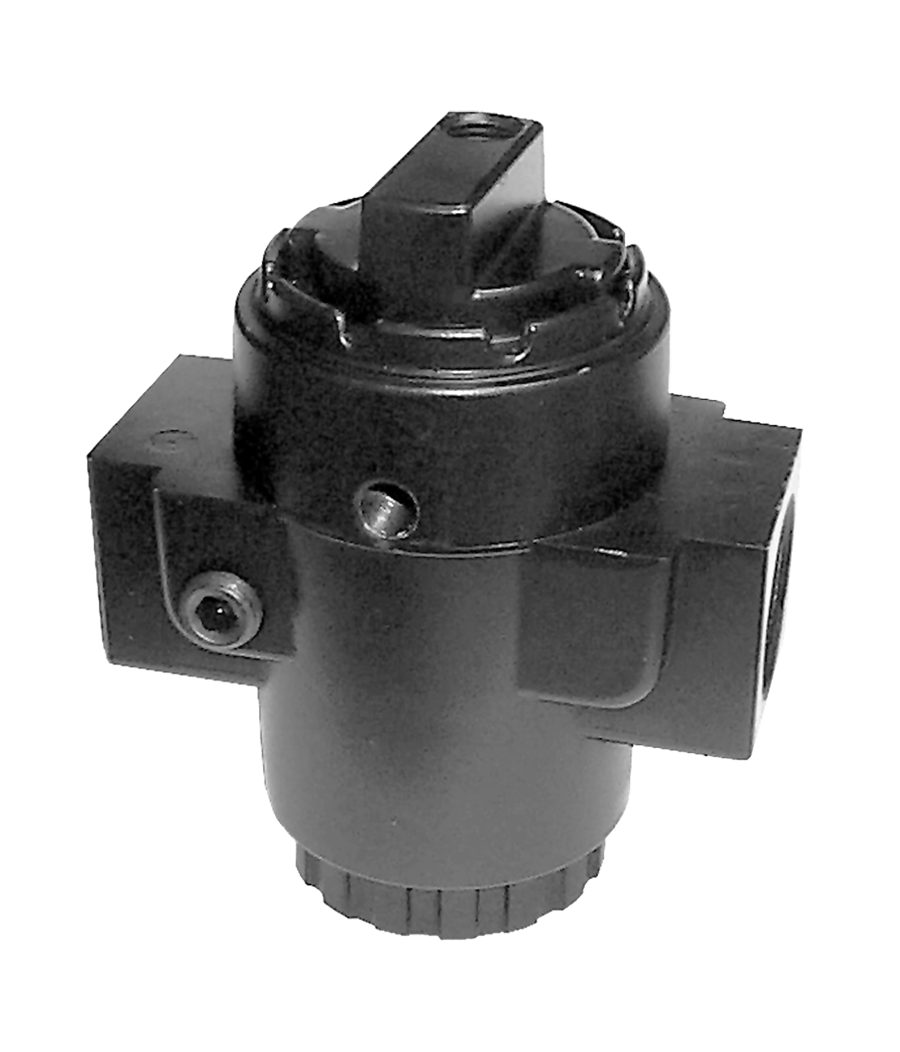

High-Flow-Serie G1; Durchfluss bis 12.744 l/min

Produktübersicht

Das ROSS Controls ist ein pneumatisches Inline-Überdruckventil mit hohem Durchfluss, das Überdruckschutz für großvolumige Druckluftkreisläufe bietet und eine Durchflussbegrenzungskapazität von bis zu 450 scfm (12744 l/min) über einen 1"-Anschluss erfordert. Die Serie ist für Anwendungen konzipiert, bei denen die Miniatur-Überdruckbegrenzungskapazität der Serie 127 für das nachgeschaltete Kreislaufvolumen und die potenzielle Auslöseleistung nicht ausreicht.

Die Serie verfügt neben den standardmäßigen Ein- und Auslassanschlüssen am Hauptgehäuse über einen 1/4"-NPTF-Pilotanschluss. In vielen pneumatischen Großvolumensystemen wird die Serie in Kombination mit einem ferngesteuerten Füllregler eingesetzt: Der Füllregler (z. B. ein ferngesteuerter Füllregler der Serie ROSS 126) füllt das nachgeschaltete Volumen bis zum vorgegebenen Pilotdruck, und das Überdruckventil der Serie lässt Luft ab, sobald der nachgeschaltete Druck um ca. 0,1 bar (2 psig) über den Sollwert des Füllreglers steigt. Diese Konfiguration ermöglicht sowohl die Füllregelung als auch die Überdruckbehebung bei hohem Durchfluss in pneumatischen Großvolumenkreisläufen mit einem oder mehreren Stellantrieben.

Durch die Membranbauweise erreicht diese Serie eine hohe Empfindlichkeit gegenüber Überdruck und öffnet präzise beim eingestellten Entlastungsdruck ohne nennenswertes Überschwingen, bevor die Hochdurchflussentlastung einsetzt. Der Eingangsdruck von 200 psig (14 bar) deckt die üblichen Betriebsdruckbereiche industrieller Druckluftanlagen ab, und der einstellbare Ausgangsdruck von 0 bis 200 psig (0 bis 14 bar) umfasst den gesamten Betriebsdruckbereich dieser Systeme.

Die selbstentlastende Konstruktion leitet die Entlüftungsluft durch das Ventilgehäuse ab. Mit einer Durchflusskapazität von bis zu 450 scfm (12744 l/min) und einem 1/4"-NPT-Pilotanschluss für die Eingabe von Fernsteuersignalen bietet die Serie sowohl eine hohe Durchflussentlastungsleistung als auch die Flexibilität, ferngesteuerte Entlastungsdruck-Sollwerte in anspruchsvollen pneumatischen Steuerungssystemen mit großem Volumen anzusteuern.

Wichtigste technische Merkmale

• Hohe Durchflusskapazität - Bietet einen Entlastungsdurchfluss von bis zu 450 scfm (12744 l/min) durch einen 1"-Anschluss und eignet sich für großvolumige nachgeschaltete Kreisläufe, bei denen kleine Überdruckventile nicht ausreichen, um den Druck bei schnellen Überdruckereignissen zu kontrollieren.
• Fernsteueranschluss für Schaltungsintegration - Der 1/4" NPTF-Steueranschluss ermöglicht die Steuerung des Serienentlastungs-Sollwerts über ein Fernsteuersignal und ermöglicht so die Integration mit ferngesteuerten Füllreglerschaltungen, bei denen Fülldruck und Entlastungsdruck miteinander verbunden sind.
• Membrankonstruktion – Die große Membranmessfläche im Verhältnis zum Ventilsitz ermöglicht ein präzises, wiederholbares Öffnen beim eingestellten Entlastungsdruck mit minimalem Überschwingen, wie es auch bei anderen ROSS-Membran-FRL-Komponenten üblich ist.
• Selbstentlastendes Design – Überschüssiger nachgelagerter Druck wird über das Ventilgehäuse in die Atmosphäre abgeleitet, wenn der Systemdruck den Entlastungs-Einstellwert überschreitet. In Standard-Industrieanlagen ist keine separate Abgasleitung erforderlich.
• Breiter Druckbereich – Einstellbar von 0 bis 200 psig (0 bis 14 bar) und deckt damit den gesamten Bereich der üblichen industriellen Druckluftdrücke ab, von Niederdruck-Instrumentenluft bis hin zum maximalen industriellen Arbeitsdruck.
• Doppelte Messanschlussausrichtung – 1/4" NPT-Messanschlüsse vorne und hinten ermöglichen die Überwachung des Auslassdrucks am Hauptgehäuse zur Überprüfung der Inbetriebnahme und für regelmäßige Wartungsprüfungen.
• Gehäusekonstruktion aus Aluminium - Das Aluminiumgehäuse mit Zinkdom, Messingventil und Nitrildichtungen bietet Korrosionsbeständigkeit und Langlebigkeit für den Einsatz mit industrieller Druckluft innerhalb der angegebenen Temperatur- und Druckbereiche.
• Erweiterter Temperaturbereich - Ausgelegt für Umgebungs- und Medientemperaturen bis 175 °F (79 °C), entsprechend der ROSS-Produktfamilie FRL mit hoher Kapazität, wodurch die Installation in warmen Industrieumgebungen in der Nähe von Prozessanlagen möglich ist.
• Inline-Installation – Direkte Inline-Installation in 1"-Druckluftleitungen, kompatibel mit Standard-NPTF- oder G (BSPP)-Gewindeanschlüssen zur Integration in bestehende Rohrleitungssysteme.
• Kompakt für hohe Durchflussmengen – Die Abmessungen von 4,4" x 4,8" x 2,5" (111 x 122 x 62 mm) bei einem Gewicht von 1,8 lb (0,8 kg) ergeben eine kompakte Stellfläche im Verhältnis zur Entlastungsdurchflusskapazität von 450 scfm.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Serie ist für den höheren Temperaturbereich der ROSS-Hochleistungs-FRL-Produktfamilie ausgelegt und eignet sich daher für Installationsorte in der Nähe von Prozessanlagen und in industriellen Versorgungsbereichen.

Durchflussleistungsdaten

Daten zum Entlastungsdurchfluss am 1"-Anschluss. Maximal 450 scfm bei vollständig geöffnetem Entlastungsventil. Entlastungsdurchfluss bei verschiedenen Eingangsdrücken: bei 75 psig Eingangsdruck ca. 350 scfm, bei 100 psig Eingangsdruck ca. 400 scfm, bei 140 psig Eingangsdruck ca. 450 scfm.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Ferngesteuerte Füllreglersysteme

• In pneumatischen Aktuatorschaltungen mit großem Volumen füllt ein ferngesteuerter Füllregler der ROSS 126-Serie (oder ein vergleichbarer Regler) das Aktuatorvolumen auf den Solldruck. Der Regler entlüftet bei etwa 0,1 bar (2 psig) über dem Fülldruck, um Überdruck zu vermeiden. Diese Schaltungsarchitektur zum Füllen, Regulieren und Halten ist grundlegend für die Steuerung großer pneumatischer Aktuatoren in der industriellen Automatisierung.
• Pneumatische Akkumulatorfüllsysteme, bei denen ein ferngesteuerter Pilotregler den Fülldruck in einem großen Akkumulator steuert und die Baureihe eine Hochdurchflussentlastung bietet, wenn der Akkumulatordruck während des Füllvorgangs oder aufgrund von Wärmeausdehnung den Sollwert überschreitet.
• Großvolumige Zylinderversorgungskreisläufe, bei denen die Baureihe den Entlastungsdurchfluss für das kombinierte Zylinder- und Versorgungsleitungsvolumen bei schnellen Überdruckereignissen übernimmt und einen ferngesteuerten Steuerregler ergänzt, der den Arbeitsdruck einstellt.
• Pneumatische Pressenkreisläufe, bei denen die Reihe eine schnelle Entlüftung ermöglicht, wenn der Anpressdruck der Presse während eines Zyklus den eingestellten Grenzwert überschreitet, wodurch die Pressenstruktur und die Werkzeuge vor Überlastung geschützt werden.
• Abblas- und Abfüllanlagen in der Flaschen- und Behälterherstellung, wo die Baureihe den Fülldruck in großvolumigen Behältern reduziert, wenn der Druck den eingestellten Prozesswert überschreitet.

Großvolumige pneumatische Systeme

• Zentraler Druckluftbehälter und Speicherschutz, bei dem große Mengen gespeicherter Luft vor Überdruck durch Kompressorleistungsschwankungen, temperaturbedingten Druckanstieg oder Ausfälle des Steuerungssystems geschützt werden müssen.
• Airbag- und Kissenaufblassysteme in Fertigungs- und Prüfanwendungen, bei denen eine hohe Durchflusskapazität einen Überdruck während Hochgeschwindigkeits-Befüllvorgängen verhindert.
• Druckentlastung des Ausgleichsbehälters bei pneumatischen Fördersystemen, wobei die Baureihe eine hohe Entlüftungskapazität bietet, wenn der Druck im Ausgleichsbehälter während der Förderzyklen über die Betriebsgrenze ansteigt.
• Überdruckschutz bei großen pneumatischen Reifenfüll- und Auswuchtgeräten, bei dem ein Hochdurchfluss-Überdruckventil den erforderlichen schnellen Druckabfall ermöglicht, wenn der Fülldruck überschritten wird.
• Schutz des hydraulischen Druckverstärkers und des Druckerhöhungssystems, wobei die pneumatische Versorgungsseite eine hohe Durchflussentlastungskapazität benötigt, um plötzliche Druckänderungen in Hochleistungs-Druckverstärkersystemen aufzufangen.

Prozessindustrie und Chemieanlagen

• Entlastungsschutz für Druckluftverteiler in Chemieanlagen für Verteiler mit großem Durchmesser, die viele Aktoren und Instrumente versorgen. Die Serie bietet Schutz vor Überdruckereignissen, die durch Störungen in der Kompressorstation verursacht werden.
• Schutz der pneumatisch betätigten Ventilversorgung in Erdölraffinerien, wo eine Hochdurchflussentlastung erforderlich ist, um Überdruckschäden an großen betätigten Regelventilbaugruppen und zugehörigen Rohrleitungen zu verhindern.
• Schutz des Großrohr-Zulaufverteilers einer Wasseraufbereitungs- und Abwasseranlage für pneumatische Belüftungsgebläse und betätigte Ventilanordnungen.
• Schutz der pneumatischen Großvolumenversorgung für Abfüll-, Verpackungs- und Sterilisationsanlagen.
• Entlastungsventile am Verteilerkopf von großvolumigen Zerstäubungsluftsystemen für Autolackierereien, bei denen Druckschwankungen im Versorgungsdruck die Spritzgeräte beschädigen oder zu nicht konformen Beschichtungsbedingungen führen könnten.

Test- und Bewertungseinrichtungen

• Schutz der pneumatischen Versorgung in Testkammern für Luft- und Raumfahrt sowie Verteidigung, in denen große Mengen Druckluft mit präzise gesteuerten Drücken für Lastaufbringung, Simulation und Umwelttests verwendet werden. Die Serie bietet die erforderliche hohe Durchflusskapazität zur schnellen Druckentlastung in der Kammer, falls der Zieldruck überschritten wird.
• Regelung und Entlastung der Luftversorgung von Prüfeinrichtungen für Automobilkomponenten für pneumatische Prüfstände zur Bewertung von Reifen, Fahrwerkskomponenten und Hydrauliksystemen unter kontrolliertem Luftdruck, bei denen Überdruckereignisse die Prüfkörper oder die Anlagenstruktur beschädigen könnten.
• Industrielle Prüfstände für Ventile und Stellantriebe bieten Schutz für Hochleistungsprüfstände, die große pneumatisch betätigte Ventile bei vollem Nenndruck und -durchfluss testen, wobei die Entlastungskapazität den Durchflussanforderungen des Prüflings entsprechen muss.
• Leistungsprüfungen an pneumatischen Komponenten und Systemen, bei denen eine präzise gesteuerte Großvolumen-Luftzufuhr sowohl eine genaue Füllstandsregelung (mittels Fernsteuerung) als auch einen Hochdurchfluss-Überdruckschutz für die Sicherheit des Prüflings erfordert.

Bestellung und Konfiguration der Modellnummer

Der ROSS ist mit einem einzigen Anschluss (1") in NPTF- und G-Gewinde (BSPP) erhältlich. Der Ausgangsdruck ist von 0 bis 200 psig einstellbar. Der Pilotanschluss (1/4" NPTF) ist bei allen Geräten standardmäßig für den Fernsteuerbetrieb oder den Betrieb mit verschlossenem Anschluss vorhanden.

Die Serie ist in einer Anschlussgröße (1") mit NPTF- oder G-Gewinde (BSPP) erhältlich. Modell 5X00D6012 für NPTF; C5X00D6012 für G-Gewinde.

Der Pilotanschluss (1/4" NPTF) ist Standard. Wenn keine Fernsteuerung verwendet wird, verschließen Sie den Pilotanschluss mit einem 1/4" NPTF-Stecker.

Der Ausgangsdruck ist von 0 bis 200 psig (0 bis 14 bar) einstellbar. Stellen Sie den Entlastungsdruck nach der Installation über den Einstellknopf ein.

Der maximale Eingangsdruck beträgt 200 psig (14 bar). Dieser Wert ist niedriger als bei vielen ROSS FRL-Komponenten; stellen Sie sicher, dass der Versorgungsdruck am Serieneingang 200 psig nicht überschreitet.

Wenden Sie sich an ROSS Controls, um anwendungsspezifische Konfigurationen zu erhalten, einschließlich höherer Anforderungen an den Einlassdruck oder spezieller Dichtungsmaterialien.

Standard-Modellnummern

Zubehör

Manometer

Manometer für 0 bis 200 psig (0 bis 14 bar) an den vorderen und hinteren 1/4"-NPT-Anschlüssen. Unverzichtbar für die Inbetriebnahmeprüfung des Entlastungs-Sollwerts und für regelmäßige Wartungsprüfungen des nachgeschalteten Kreislaufdrucks.

Fernsteuerregler (für Füllreglerkreise)

Die Hochleistungs-Fernsteuerregler der Serie ROSS 126 werden häufig als Füllregler in Systemen eingesetzt, in denen die Serie die nachgeschaltete Druckbegrenzung übernimmt. Der Füllregler steuert den nachgeschalteten Druck über eine Fernsteuerung, und das Überdruckventil der Serie öffnet bei ca. 2 psig über dem Soll-Fülldruck. Kontaktieren Sie ROSS Controls für umfassende Unterstützung bei der Schaltungsauslegung.

Pilotport-Stopfen

1/4" NPTF-Rohrstopfen zum Verschließen des Pilotanschlusses, wenn die Serie als eigenständiges Überdruckventil ohne Fernsteuerung verwendet wird.

Verwandte Produkte und Zubehör

• Miniatur-Überdruckventile der Serie 127 – Miniatur-Inline-Überdruckventile für 1/8"- und 1/4"-Anschlussgrößen, Durchfluss bis 40 scfm, zum Schutz vor Überdruck bei kleinen Bohrungsdurchmessern. https://www.rosscontrols.com/en/series/127-miniature-series
• Hochleistungs-Fernsteuerregler der Serie 126 – Dieser Inline-Fernsteuerregler mit hoher Förderleistung (Durchfluss bis 4000 scfm) wird häufig als Füllregler in Systemen eingesetzt, in denen die Serie einen Überdruckschutz bietet. https://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
• Hochleistungs-Präzisionsregler der Serie 123 – Hochleistungs-Inline-Präzisionsregler für Schaltungen, die eine präzise Regelung bei großen Anschlussgrößen erfordern. https://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• Fernsteuerregler der Serie 124 (Vollformat) – Modularer Fernsteuerregler in Vollformat, der häufig als Füllregler in kleineren Stromkreisen mit Überdruckschutz der Serie 127 eingesetzt wird. https://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
• ROSS Hochleistungs-Inline-Filter – Großvolumige Inline-Filter der Serie für den Partikelschutz im Zulauf bei Anwendungen mit hohem Durchfluss. https://www.rosscontrols.com/en/categories/filters
• ROSS-Manometer und -Druckmessumformer – Drucküberwachungsinstrumente zur Druckprüfung in nachgeschalteten Kreisläufen von Serien-Sicherheitsventilen. https://www.rosscontrols.com/en/categories/pressure-gauges

Häufig gestellte Fragen (FAQ)

F: Wie hoch ist die maximale Durchflusskapazität der Serie?

A: Die Serie bietet einen maximalen Entlastungsdurchfluss von 450 scfm (12744 l/min) über den 1"-Anschluss. Dies ist mehr als das Zehnfache der Kapazität des Miniatur-Überdruckventils der Serie 127 (40 scfm) und macht die Serie somit für großvolumige Kreisläufe geeignet, in denen schnelle Überdruckereignisse eine hohe Entlüftungskapazität erfordern.

F: Was ist der maximale Eingangsdruck für diese Baureihe?

A: Der maximale Eingangsdruck beträgt 200 psig (14 bar). Dieser Wert ist niedriger als bei vielen anderen ROSS FRL-Komponenten (die typischerweise 300 psig vertragen). Stellen Sie sicher, dass der Versorgungsdruck am Serieneingang unter allen Betriebsbedingungen, einschließlich Kompressortransienten, 200 psig nicht überschreitet.

F: Wozu dient der Pilotanschluss?

A: Der 1/4"-NPTF-Pilotanschluss ermöglicht die Ansteuerung des Serienentlastungs-Sollwerts durch ein externes Pilotsignal. In Füllreglerkreisen wird das Pilotsignal des Füllreglers (z. B. der ROSS 126-Serie) ebenfalls mit dem Serien-Pilotanschluss verbunden, wodurch die Serie bei ca. 2 psig über dem Solldruck des Füllreglers entlüftet wird. Wird der Pilotanschluss nicht verwendet, muss er mit einem 1/4"-NPTF-Stopfen verschlossen werden.

F: Wie funktioniert die Serie mit einem ferngesteuerten Pilotfüllregler?

A: In einem ferngesteuerten Füll- und Haltekreislauf füllt ein Füllregler (z. B. der Serie 126) ein nachgeschaltetes Volumen auf den vorgegebenen Steuerdruck. Das Überdruckventil der Serie 126 ist an denselben nachgeschalteten Kreislauf angeschlossen, wobei sein Steueranschluss mit demselben Steuersignal verbunden ist (oder um 2 psig versetzt). Steigt der nachgeschaltete Druck um ca. 2 psig über den Füllsollwert, öffnet sich das Überdruckventil der Serie 126 und lässt den Überdruck ab, um einen Überdruck zu verhindern. Dadurch werden sowohl die Füllstandsregelung (durch den Füllregler) als auch die Überdruckbegrenzung (durch das Überdruckventil der Serie 126) in einem einzigen, aufeinander abgestimmten Kreislauf realisiert.

F: Worin unterscheidet sich diese Baureihe von der 127er-Baureihe?

A: Die Serie 127 ist ein Miniatur-Überdruckventil für 1/8"- und 1/4"-Anschlüsse mit einem maximalen Durchfluss von 40 scfm und einem Druckbereich von 1 bis 140 psig. Die Serie 127 ist ein Hochleistungs-Überdruckventil für 1"-Anschlüsse mit einem maximalen Durchfluss von 450 scfm und einem Druckbereich von 0 bis 200 psig und verfügt über einen Fernsteueranschluss. Die Serie 127 bietet eine etwa 11-fach höhere Durchflusskapazität und ist für den Schutz von Stromkreisen mit großem Volumen und nicht für den Schutz von Instrumenten- und Werkzeugstromkreisen mit kleinem Durchmesser vorgesehen.

F: Welcher Druckbereich ist bei der Serie einstellbar?

A: Die Serie ist über den Einstellknopf von 0 bis 200 psig (0 bis 14 bar) einstellbar. Stellen Sie den Überdruck auf etwa 5 bis 10 psig über dem normalen Betriebsdruck ein, um ein unerwünschtes Entlüften im Normalbetrieb zu verhindern und gleichzeitig im Fehlerfall einen Überdruckschutz zu gewährleisten.

F: Welche Bauweise wird bei der Serie verwendet?

A: Die Serie verwendet eine Membrankonstruktion, die dem Ansatz der ROSS FRL-Produktfamilie für hochsensible Entlastung und Regelung entspricht. Die große Membranmessfläche ermöglicht ein präzises Öffnen und Schließen am eingestellten Entlastungspunkt.

F: Welcher Betriebstemperaturbereich ist zulässig?

A: Die Serie mit Nitril-Dichtungen ist für einen Temperaturbereich von 4 bis 79 °C (40 bis 175 °F) sowohl bei Umgebungs- als auch bei Medientemperaturen geeignet. Dieser erweiterte Temperaturbereich (im Vergleich zu 52 °C bei einigen anderen ROSS FRL-Komponenten) ermöglicht die Installation in wärmeren Industriebereichen und in der Nähe von Prozessanlagen.

F: Gibt es die Serie auch mit anderen Anschlussgrößen als 1"?

A: Die Standardkonfiguration der Serie ist nur mit einem 1"-Anschluss erhältlich (NPTF-Modell 5X00D6012 und G-Gewinde-Modell C5X00D6012). Für Anwendungen mit höherem Durchfluss, die größere Anschlussgrößen und eine Entlastungskapazität von bis zu 4000 scfm erfordern, wenden Sie sich bitte an ROSS Controls, um erweiterte Konfigurationen mit hoher Kapazität zu erhalten.

F: Welche vorgelagerte Filtration ist erforderlich?

A: Zum Schutz des Ventilsitzes wird ein Vorfilter mit einer Porengröße von mindestens 5 Mikron empfohlen. Für Anlagen mit hohem Durchfluss, bei denen Partikel im Hochgeschwindigkeitsstrom den Ventilsitz verunreinigen könnten, sollten Hochleistungs-Inline-Filter von ROSS Controls mit 1"-Anschluss verwendet werden.

F: Kann die Serie auch ohne Pilotfolge genutzt werden?

A: Ja. Die Serie kann als herkömmliches Inline-Überdruckventil ohne Pilotanschluss verwendet werden. In dieser Konfiguration wird der Öffnungsdruck ausschließlich durch die Federeinstellung des Einstellknopfes bestimmt. Verschließen Sie den 1/4"-NPTF-Pilotanschluss mit einem geeigneten Rohrstopfen, wenn die Pilotfunktion nicht benötigt wird.

F: In welchem Anwendungszusammenhang stehen der Regler der Serie 126 und das Überdruckventil der Serie?

A: Der Fernsteuerregler der Serie 126 mit hoher Förderleistung und das Hochdurchfluss-Überdruckventil der Serie 126 ergänzen sich ideal und werden häufig gemeinsam in pneumatischen Füll- und Haltekreisläufen mit großen Fördermengen eingesetzt. Der Fernsteuerregler der Serie 126 befüllt das nachgeschaltete Volumen bis zum voreingestellten Druck, und das Hochdurchfluss-Überdruckventil der Serie 126 bietet Schutz vor Überschreitung dieses Drucks um ca. 2 psig. ROSS Controls unterstützt Sie umfassend bei der Auslegung solcher kombinierter Kreisläufe.

Installations- und Wartungsrichtlinien

• Installieren Sie den Regler in Reihe geschaltet in den 1"-Druckluftkreislauf, wobei der Einstellknopf zugänglich sein muss. Stützen Sie das Reglergehäuse am 1"-Anschluss unabhängig von den Rohrleitungslasten ab.
• Bei Verwendung der Serie mit einem Füllreglerkreis verbinden Sie den 1/4"-NPTF-Pilotanschluss mit der Pilotsignalleitung des Füllreglers oder direkt mit dem nachgeschalteten Stromkreis (abhängig von der Schaltungsausführung). Der Druck am Pilotanschluss bestimmt den Öffnungspunkt des Überdruckventils.
• Wird die Pilotanschlussfunktion nicht verwendet, muss ein 1/4"-NPTF-Rohrverschluss in den Pilotanschluss eingesetzt werden. Ein offener, nicht verschlossener Pilotanschluss verhält sich wie ein Sollwert von 0 psig, wodurch das Überdruckventil geöffnet bleibt.
• Stellen Sie sicher, dass der Eingangsdruck 200 psig (14 bar) nicht überschreitet. Die Serie hat einen niedrigeren maximalen Eingangsdruck als viele andere ROSS FRL-Komponenten. Überschreiten Sie diesen Grenzwert nicht.
• Installieren Sie einen Vorfilter mit einer Porengröße von mindestens 5 Mikron, um den Ventilsitz zu schützen. Bei einem 1-Zoll-Anschluss und einer Durchflussmenge von 450 scfm können Partikel in der Hochgeschwindigkeitsströmung die Dichtflächen beschädigen.
• Den Überdruck über den Einstellknopf einstellen. In Füllreglerkreisläufen sollte der Serienüberdruck auf etwa 2 psig über dem maximal zulässigen Betriebsdruck des Füllreglers eingestellt werden.
• Prüfen Sie die Messanschlüsse: Installieren Sie Manometer (0–200 psig) an den vorderen oder hinteren 1/4"-NPT-Messanschlüssen, um den nachgelagerten Druck zu überwachen. Verschließen Sie nicht verwendete Messanschlüsse mit 1/4"-NPT-Verschlussstopfen.
• Stellen Sie sicher, dass der Entlüftungsanschluss sicher ist. Bei einem Durchfluss von 450 scfm ist der Entlüftungsluftstrom erheblich und muss von Personen, Zündquellen und empfindlichen Geräten ferngehalten werden.
• Die Umgebungstemperatur sollte zwischen 40 und 175 °F (4 bis 79 °C) liegen. Nitrildichtungen sind in der Standardausführung für den gesamten Temperaturbereich von 175 °F ausgelegt.
• Inbetriebnahme durch Überprüfung des Öffnungsdrucks: Erhöhen Sie den nachgelagerten Druck langsam über den Sollwert und bestätigen Sie, dass die Ventile bei dem erwarteten Öffnungsdruck öffnen. Dokumentieren Sie den überprüften Öffnungsdruck für die Wartungsunterlagen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technische Unterstützung für die Schaltungsentwicklung des Serien- und Füllreglers erhalten Sie von ROSS Controls USA unter (800) 438-7677.

Weltweiter Support durch ROSS Controls-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan.

Besuchen Sie rosscontrols.com für technische Daten der Serie, Maßzeichnungen, Anwendungshinweise zum Schaltungsdesign von Vollreglern und Informationen zu autorisierten Vertriebspartnern.
