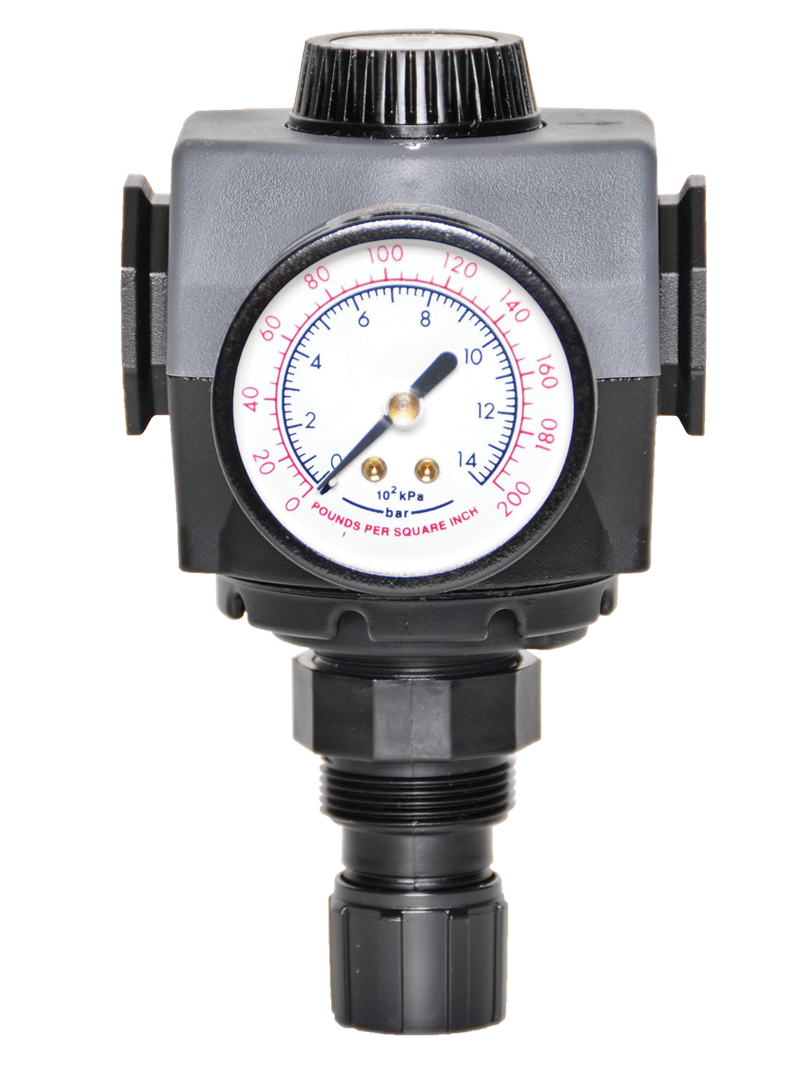

MD4 Präzesions-Baureihe G3/8 bis G3/4; Durchfluss bis 4.814 l/min

Produktübersicht

Die ROSS Controls-Serie umfasst Präzisionsdruckregler auf Basis der modularen MD4-Plattform. Sie vereint die hohe Druckgenauigkeit eines Membrandruckreglers mit der kompakten Bauweise und der direkten Anschlussmöglichkeit an Verteilerblöcke des MD4 FRL-Systems. Die Regler sind mit Anschlussgrößen von 3/8", 1/2" und 3/4" erhältlich und liefern einen Durchfluss von bis zu 170 scfm (4814 l/min) bei konstantem Druck von maximal 3 psig (0,2 bar) unter verschiedenen Lastbedingungen.

Die MD4-Plattform ist die modulare FRL-Architektur von ROSS Controls für mittlere Belastungen. Sie bietet eine höhere Durchflusskapazität als die standardmäßigen modularen Serien in voller Größe und zeichnet sich gleichzeitig durch eine kompakte Bauweise aus. Der Präzisionsregler der Serie lässt sich direkt in MD4-Verteiler mit vorgeschalteten Filtern und nachgeschalteten Ölern integrieren. So entstehen kompakte FRL-Stationen ohne dazwischenliegende Rohrverbindungen oder Adapterblöcke. Diese direkte Verbindung minimiert den Druckverlust in der Baugruppe und vereinfacht die Wartung durch den Austausch einzelner Module.

Wie alle Präzisionsregler von ROSS verfügt auch diese Serie über einen kleinen Ventilsitz mit großer Membranmessfläche. Diese geometrische Anordnung ermöglicht die hohe Empfindlichkeit, die erforderlich ist, um Druckabweichungen im nachgeschalteten System zu korrigieren, bevor diese für pneumatische Drehmomentwerkzeuge, Präzisionsaktuatoren oder Prozessleittechnik messbar werden. Die Druckeinstellungen werden innerhalb von 3 psig (0,2 bar) gehalten, was im Vergleich zu Standard-Industriereglern eine verbesserte Drehmomentwiederholgenauigkeit gewährleistet.

Drei Druckbereiche decken unterschiedliche Anwendungsanforderungen ab: 15–100 psig (1,0–6,9 bar) für Niederdruck-Werkzeug- und Instrumentenkreisläufe, 15–200 psig (1,0–13,8 bar) für Standard-Industrieanwendungen und 15–250 psig (1,0–17,2 bar) für Hochdruck-Werkzeug- und Prozessanwendungen. Die selbstentlastende Ausführung ist Standard; optional sind Ausführungen ohne Entlastung erhältlich.

Wichtigste technische Merkmale

• Kompatibilität mit der MD4 Modularen Plattform – Konzipiert für die direkte Integration in ROSS MD4 FRL-Verteilerbaugruppen, wodurch kompakte Filter-Regler-Schmierstoff-Kombinationen ohne Rohrverbindungen und mit reduziertem Gesamtdruckverlust im Vergleich zu rohrverbundenen Einzelkomponenten ermöglicht werden.
• Hohe Durchflusskapazität bei kompakter Größe – Liefert bis zu 170 scfm (4814 l/min) durch einen 3/4"-Anschluss und übertrifft damit die Kapazität der modularen Vollformatversion der Serie 121 um etwa 10 % bei vergleichbarer Gehäusegröße. Dies ermöglicht einen höheren Durchsatz in kompakten MD4-Verteilerkonfigurationen.
• Drei Druckbereichsoptionen - Werkseitig konfiguriert in drei Einstellbereichen - 15-100 psig (1,0-6,9 bar), 15-200 psig (1,0-13,8 bar) und 15-250 psig (1,0-17,2 bar) - um eine optimale Federempfindlichkeit beim Zielbetriebsdruck für jede Anwendung zu gewährleisten.
• Präzisionsmembran-Design – Ein kleiner Ventilsitz in Kombination mit einer großen Membranmessfläche ermöglicht eine Druckgenauigkeit von 3 psig (0,2 bar) und sorgt so für eine verbesserte Drehmomentregelung und gleichbleibende Prozessbedingungen.
• Standardkonfiguration mit Selbstentlastung – Die standardmäßige Selbstentlastungsfunktion ermöglicht es, dass der nachgelagerte Druck bei einer Sollwertreduzierung über das Reglergehäuse abgelassen wird; eine Option ohne Entlastung ist für Kreisläufe verfügbar, die einen aufrechterhaltenen nachgelagerten Druck erfordern.
• Abnehmbarer Einstellknopf – Der Einstellknopf kann nach dem Einstellen des gewünschten Drucks herausgezogen werden und bietet so Manipulationssicherheit in Produktionsumgebungen. Optional ist ein gelber Knopf zur visuellen Kennzeichnung von Präzisionsreglerstationen erhältlich.
• Einbaumöglichkeit in Schalttafeln - Ermöglicht die Montage in Schalttafeln durch einen 2-1/16" (52 mm) großen Ausschnitt mit optionaler Montagemutter für eine feste, leicht zugängliche Installation in Schalttafeln und Bedienerstationen.
• Doppelte Ausrichtung der Manometeranschlüsse – Vordere und hintere 1/4"-NPT-Manometeranschlüsse ermöglichen die Installation des Manometers in beiden Richtungen, um unterschiedlichen Panel- und Installationsausrichtungen gerecht zu werden.
• NPTF- und G-Gewindeoptionen – Erhältlich in den Gewindestandards NPTF und G (BSPP) für Kompatibilität mit nordamerikanischen und internationalen pneumatischen Systemen.
• Gehäuse und Kuppel aus Zink – Das Gehäuse und die Kuppel aus Zink gewährleisten Festigkeit und Langlebigkeit in industriellen Umgebungen. Haube und Griff aus Acetal sind korrosionsbeständig gegenüber der in der Nähe von FRL-Stationen häufig vorkommenden Ölnebelatmosphäre.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Temperaturgrenzen gelten sowohl für die Umgebung als auch für die Druckluft. Standardmäßige Nitril-Dichtungen bieten folgenden Betriebsbereich.

Durchflussleistungsdaten

Die Durchflussleistung wurde bei einem Eingangsdruck von 91 psig (6,3 bar) gemessen. Der maximale Nenndurchfluss beträgt 170 scfm (4814 l/min) am 3/4"-Anschluss.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Automobilmontage und Drehmomentkontrolle

• Präzise Spannungsregelung für Schraub- und Drehmomentimpulswerkzeuge an Mehrspindel-Montagestationen, wobei die MD4-Verteilerkonfiguration die Gruppierung mehrerer Einheiten der Serie in einem kompakten Servicepanel ermöglicht, das eine gesamte Montagezelle bedient.
• Druckluftaufbereitung für pneumatische Drehmomentwerkzeuge in der Motorenmontagelinie bei Befestigungsarbeiten an Zylinderkopf, Ansaugkrümmer und Nebenantrieb, die eine Wiederholgenauigkeit des Drehmoments von Verbindung zu Verbindung erfordern.
• Präzisionsluftversorgung für die Getriebemontage, bei der mehrere geregelte Kreisläufe mit unterschiedlichen Solldrücken verschiedene Drehmomentwerkzeuge in der gleichen Montagezelle von einer einzigen MD4-Verteilerstation aus versorgen.
• Regelung der Werkzeugzufuhr am Roboterarm für pneumatisch betätigte Greifer und Presswerkzeuge an automatisierten Montagerobotern, wobei die kompakte Größe der MD4-Plattform die Nutzlast des Roboterarms reduziert.
• Vorschriften zur Werkzeugversorgung für die Endmontageprüfung: Drehmomentwerkzeuge zur Qualitätsprüfung, die einen zertifizierten, dokumentierten Luftdruck für die Rückverfolgbarkeit der Montageaufzeichnungen erfordern.

Werkzeugmaschinen und Werkstückspannung

• Regelung der Druckluftversorgung für pneumatische Spannvorrichtungen an CNC-Bearbeitungszentren, insbesondere für Spannfutter-, Schraubstock- und Vorrichtungsantriebe, wobei ein gleichmäßiger Spanndruck die Wiederholgenauigkeit der Teileposition und die Qualität der bearbeiteten Abmessungen gewährleistet.
• Konditionierung der Luftlager- und hydrostatischen Spindelversorgung in Präzisionsschleif- und Drehzentren, wo der geregelte Luftdruck die Lagerfilmdicke und die Spindelausrichtung aufrechterhält.
• Betätigungsenergie für Werkzeugwechsler und automatische Palettenwechsler für horizontale Bearbeitungszentren, bei denen ein gleichmäßiger Druck einen vollständigen Betätigungshub und einen zuverlässigen Werkzeugsitz gewährleistet.
• Pneumatische Aktuatorversorgungsregelung für Späneförderer und Kühlmittelsystem bei großen Bearbeitungszentren mit MD4-Verteiler-FRL-Systemen, die in den Maschinensteuerungsschrank integriert sind.
• Regelung der Druckluftversorgung für die Tastköpfe von Mehrachsen-Koordinatenmessgeräten (KMG) für luftgelagerte KMG-Systeme, die extrem stabile, kontaminationsfreie Druckluft bei präzisen Drücken erfordern.

MD4 Integrierte FRL-Anwendungen

• Die MD4 FRL-Stationskonstruktion kombiniert einen Präzisionsregler der Serie mit ROSS MD4-Filtern und -Schmiergeräten in einem einzigen Verteiler und dient der pneumatischen Versorgung von Mehrwerkzeug-Systemen in der Automobil-, Luft- und Raumfahrt- sowie allgemeinen Fertigungsindustrie.
• Zonenluftaufbereitungssysteme, bei denen mehrere MD4 FRL-Stationen verschiedene Druckzonen in einer Anlage bedienen, wobei jede Einheit der Serie unabhängig auf den für die jeweilige Zone erforderlichen Werkzeugversorgungsdruck geregelt wird.
• Die Integration von ROSS MD4 LOX-Sperrventilen direkt vor der Serie im Verteiler ermöglicht eine lockout/tagout-konforme Energieisolierung für Wartungsarbeiten.
• Betrieb mit komprimiertem Erdgas und Stickstoff (bitte wenden Sie sich bezüglich der Kompatibilität an ROSS), wobei gaskompatible Komponenten im MD4-System eine präzise Druckreduzierung vom Hochdruckspeicher auf den Prozessbetriebsdruck erfordern.

Prozess- und Instrumentierungsanwendungen

• Pilotversorgungsaufbereitung für pneumatisch betätigte Prozessventile und Stellungsregler in Chemie-, Petrochemie- und Wasseraufbereitungsanlagen, wo die MD4-Verteilerkonfiguration die Kombination mehrerer Pilotversorgungsregler in einer einzigen kompakten Baugruppe ermöglicht.
• Druckluftregelung für Labor- und Forschungs- und Entwicklungsarbeitsplätze zur Unterstützung von Prüfvorrichtungen, pneumatisch betätigten Mechanismen und Präzisionsbewegungssystemen, die einen reproduzierbaren, dokumentierten Luftdruck erfordern.
• Regelung der Zufuhr von Sprühbeschichtungs- und Materialauftragssystemen in Lackieranlagen, wo ein präziser Zerstäubungsdruck für eine gleichmäßige Beschichtungsdicke sorgt.
• Pneumatische Aktuatoren für die Pharma- und Lebensmittelindustrie: Saubere Druckluft mit geregeltem, überprüfbarem Druck treibt Aktuatoren in Verpackungs-, Abfüll- und Versiegelungsanlagen an.

Bestellung und Konfiguration der Modellnummer

Das ROSS-System verwendet die Modellnummernstruktur der modularen Plattform MD4. Konfigurationscodes legen Druckbereich, Anschlussgröße, Manometeroption und Knopffarbe fest. Es sind sowohl NPTF- als auch G-Gewindeoptionen verfügbar.

Geben Sie den Einstellbereichscode (E, F oder G) an, um die richtige interne Feder für optimale Empfindlichkeit beim Zielbetriebsdruck auszuwählen.

Die Option „Gelber Drehknopf“ (Code Y) dient der visuellen Kennzeichnung von Präzisionsreglerstationen in FRL-Panels mit mehreren Reglern.

Die Montagemutter für die Einbauplatte ist bei den Messgerätecodes D und E im Lieferumfang enthalten. Bestellen Sie Code A oder B, wenn keine Montage an der Einbauplatte erforderlich ist.

Die Gewindeanschlusscodes für G (BSPP) sind C, D und E (für 3/8", 1/2" bzw. 3/4"). Die NPTF-Anschlusscodes sind 3, 4 und 5.

Eine Ausführung ohne Entlastungsfunktion ist verfügbar; wenden Sie sich für die Konfiguration an ROSS Controls. Modelle ohne Entlastungsfunktion halten den nachgelagerten Druck aufrecht, wenn der Eingangsdruck unter den Sollwert fällt.

Druckbereichsauswahl

Portgrößencodes

Zubehör

Manometer

Für 1/4"-NPT-Manometeranschlüsse sind Manometer für einen Messbereich von 0 bis 200 psig (0 bis 14 bar) erhältlich. Geben Sie den Manometercode B in der Modellnummer an, wenn das Manometer im Regler enthalten sein soll.

Montagemutter

Einbaumutter für Ausschnitte mit 52 mm (2-1/16") Durchmesser. Im Lieferumfang der Modellnummernkonfigurationen D und E enthalten.

MD4 Modulare FRL-Komponenten

Die Filter, Öler und MD4-LOX-Absperrventile der ROSS Controls MD4-Plattform lassen sich in modularen Verteilerkonfigurationen direkt an die Serie anschließen. Kontaktieren Sie ROSS Controls für die vollständige Konfiguration der MD4-Baugruppe.

Verwandte Produkte & Zubehör

• Präzisionsregler der Serie 121 in voller Größe – Modularer Präzisionsregler in voller Größe für 1/4"- bis 3/4"-Anschlüsse auf der Standard-FRL-Plattform, Durchfluss bis zu 155 scfm. https://www.rosscontrols.com/en/series/121-full-size-precision-series
• Hochleistungs-Präzisionsregler der Serie 123 – Inline-Hochleistungs-Präzisionsregler für 3/4"- bis 1-1/2"-Anschlüsse, Durchfluss bis zu 800 scfm. https://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• Fernsteuerregler der Serie 125 für MD4- Systeme – Dieser Fernsteuerregler erweitert das MD4-System um die Möglichkeit der Fernsteuerung des Sollwerts. https://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
• ROSS MD4 FRL-Filter – Modulare Filter der MD4-Plattform für den direkten Anschluss an Verteiler vor der Serie. https://www.rosscontrols.com/en/categories/filters
• ROSS MD4-Schmiergeräte – Schmiergeräte der MD4-Plattform zur nachgelagerten Ölnebelzugabe in Werkzeugversorgungskreisläufen. https://www.rosscontrols.com/en/categories/lubricators
• ROSS MD4 LOX-Absperrventile – MD4-kompatible Absperrventile zur Energieisolierung vor MD4 FRL-Baugruppen. https://www.rosscontrols.com/en/categories/lockout-valves

Häufig gestellte Fragen (FAQ)

F: Was ist die MD4-Plattform und wie fügt sich die Serie darin ein?

A: Die MD4 ist die modulare FRL-Architektur von ROSS Controls für mittlere Belastungen. Sie bietet eine höhere Durchflusskapazität als herkömmliche modulare Systeme in voller Größe bei kompakter Bauweise. Die Serie umfasst Präzisionsreglermodule für MD4-Verteiler, die ohne Rohrverbindungen zwischen den Modulen direkt an MD4-Filter und -Öler angeschlossen werden. Dies reduziert den Druckverlust und ermöglicht den Aufbau kompakter FRL-Stationen.

F: Wie schneidet die Serie im Vergleich zum Präzisionsregler der Serie 121 in voller Größe ab?

A: Beide sind modulare Präzisionsregler mit Membranbauweise, die den Druck innerhalb von 3 psig halten. Die MD4-Serie bietet einen höheren maximalen Durchfluss (170 gegenüber 155 scfm bei 3/4"), arbeitet auf der MD4-Verteilerplattform anstelle der Standardplattform in voller Größe und ist in Höhe und Breite etwas größer. Die 121-Serie verwendet den Standard-Anschlussabstand für modulare Anschlüsse in voller Größe; diese beiden Serien sind ohne Adapterblöcke nicht im selben Verteiler austauschbar.

F: Welche Druckbereiche stehen zur Verfügung?

A: Drei Bereiche: 15–100 psig (1,0–6,9 bar), Code G, für Niederdruckanwendungen, 15–200 psig (1,0–13,8 bar), Code E, für Standard-Industrieanwendungen, und 15–250 psig (1,0–17,2 bar), Code F, für Hochdruckanforderungen. Wählen Sie den Bereich, der dem angestrebten Betriebsdruck am nächsten kommt, um eine optimale Empfindlichkeit der Membranfeder und Regelgenauigkeit zu gewährleisten.

F: Welchen maximalen Eingangsdruck kann die Serie verkraften?

A: Der maximale Eingangsdruck der Serie beträgt 250 psig (17 bar). Dieser Wert liegt etwas niedriger als bei den Serien 121 und 123 (die 300 psig vertragen). Stellen Sie sicher, dass der Versorgungsdruck bei Anwendungen der Serie 250 psig nicht überschreitet.

F: Ist eine Konfiguration ohne Entlastungsfunktion verfügbar?

A: Ja. Die Standardserie ist selbstentlastend. Für Kreisläufe, in denen der nachgelagerte Druck aufrechterhalten werden muss, wenn der Eingangsdruck vorübergehend unter den Sollwert fällt, ist jedoch eine nicht-entlastende Ausführung verfügbar. Wenden Sie sich an ROSS Controls, um die nicht-entlastende Option zu spezifizieren.

F: Was bietet die Option mit dem gelben Drehknopf?

A: Der gelbe Einstellknopf (Code Y) dient als visuelle Kennzeichnung für Präzisionsreglerstationen in FRL-Schalttafeln mit mehreren Reglern und erleichtert so die Unterscheidung von Präzisionsreglern und Standardreglern in komplexen pneumatischen Verteilersystemen.

F: Welche Filterung ist vorgelagert erforderlich?

A: Eine Partikelfiltration mit einer Mindestgröße von 5 Mikron wird empfohlen. Die ROSS Controls MD4 Plattformfilter werden über einen modularen Verteiler direkt an die Serie angeschlossen und ermöglichen so eine integrierte Filtration ohne zusätzliche Anschlüsse oder Rohrleitungen.

F: Kann die Serie als Inline-Regler (nicht modular) verwendet werden?

A: Ja. Obwohl die Serie primär für den Einsatz mit MD4-Modulverteilern konzipiert wurde, kann sie auch in herkömmlichen, in Reihe geschalteten Rohrleitungskonfigurationen mit NPTF- oder G-Gewindeanschlüssen verwendet werden.

F: Welcher Betriebstemperaturbereich wird verwendet?

A: Standardmäßige Nitril-Dichtungen ermöglichen den Betrieb bei Umgebungs- und Drucklufttemperaturen von 4 °C bis 52 °C. Für Umgebungen über 52 °C wenden Sie sich bitte an ROSS Controls, um alternative Dichtungsoptionen zu erhalten.

F: Wie wird der Solldruck eingestellt und fixiert?

A: Drehen Sie den Einstellknopf im Uhrzeigersinn, um den Ausgangsdruck zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Der Knopf ist nach der Einstellung abnehmbar. Nach dem Abnehmen kann der Sollwert ohne den Knopf nicht mehr verändert werden. Dies gewährleistet Manipulationssicherheit in Produktionsumgebungen, in denen unbeabsichtigte Druckänderungen die Produktqualität beeinträchtigen könnten.

F: Kann die Serie Stickstoff oder andere Edelgase regulieren?

A: Die Serie ist für Druckluftbetrieb ausgelegt. Bei Anwendungen mit Stickstoff oder anderen Inertgasen muss die Kompatibilität der medienberührenden Materialien (Zinkgehäuse, Messingventil, Nitrildichtungen) geprüft werden. Informationen zu Gasanwendungen erhalten Sie von ROSS Controls.

F: Wie ist das Druckabfallverhalten der Serie charakterisiert?

A: Der Druckabfall (die Reduzierung des geregelten Drucks bei steigendem Durchfluss von Null auf Maximalbedarf) liegt bei dieser Serie innerhalb von 3 psig (0,2 bar). Diese geringe Abweichung definiert den Regler als Präzisionsregler und unterscheidet ihn von Standard-Industriereglern, die unter vergleichbaren Bedingungen typischerweise einen Druckabfall von 5 bis 15 psig aufweisen.

Installations- und Wartungsrichtlinien

• Installieren Sie einen ROSS MD4 5-Mikron-Filter oder einen gleichwertigen Vorfilter, um den Ventilsitz der Serie vor Beschädigungen durch Partikel zu schützen.
• Für die Installation von modularen Verteilerblöcken beachten Sie bitte die Montagehinweise von ROSS Controls MD4 hinsichtlich der korrekten Modulausrichtung, des korrekten Sitzes der Anschlüsse und der Drehmomentvorgaben für die Zugstangen.
• Stellen Sie sicher, dass der Eingangsdruck 250 psig (17 bar) nicht überschreitet. Die maximale Eingangsdruckfestigkeit der Serie ist bei 250 psig geringer als bei den Serien 121 und 123.
• Stellen Sie den Einstellknopf auf den gewünschten Ausgangsdruck ein und überprüfen Sie diesen mit einem kalibrierten Manometer am vorderen oder hinteren 1/4"-NPT-Manometeranschluss. Entfernen Sie den Knopf nach der Einstellung, um Manipulationssicherheit zu gewährleisten.
• Für die Montage an einer Frontplatte verwenden Sie eine Aussparung mit 52 mm Durchmesser (2-1/16 Zoll) und die optionale Montagemutter. Stellen Sie sicher, dass hinter der Frontplatte ausreichend Platz für das 73 mm (2,9 Zoll) breite Gehäuse vorhanden ist.
• Nicht verwendete Messanschlüsse sollten mit 1/4"-NPT-Verschlüssen verschlossen werden, um Luftaustritt und das Eindringen von Verunreinigungen zu verhindern.
• Die Umgebungstemperatur sollte zwischen 40 und 125 °F (4 bis 52 °C) liegen. Temperaturen außerhalb dieses Bereichs beeinträchtigen die Flexibilität der Membran und die Regelgenauigkeit.
• Bei MD4-Verteilerbaugruppen ist vor dem Anlegen des Versorgungsdrucks sicherzustellen, dass alle Modulverbindungen und Zugstangen gemäß den Spezifikationen von ROSS Controls festgezogen sind.
• Nach der Installation und der Einstellung des Sollwerts den Versorgungsdruck vom Minimum bis zum Maximum durchlaufen lassen und überprüfen, ob der geregelte Ausgangsdruck sowohl bei Null- als auch bei Maximaldurchflussbedingungen innerhalb von 3 psig des Sollwerts bleibt.
• Um einen Druckabfall zu vermeiden, der den verfügbaren Eingangsdruck der Filterreihe verringern könnte, müssen die Filterelemente im vorgelagerten MD4-Filter gemäß den Wartungsintervallen von ROSS Controls ausgetauscht werden.
