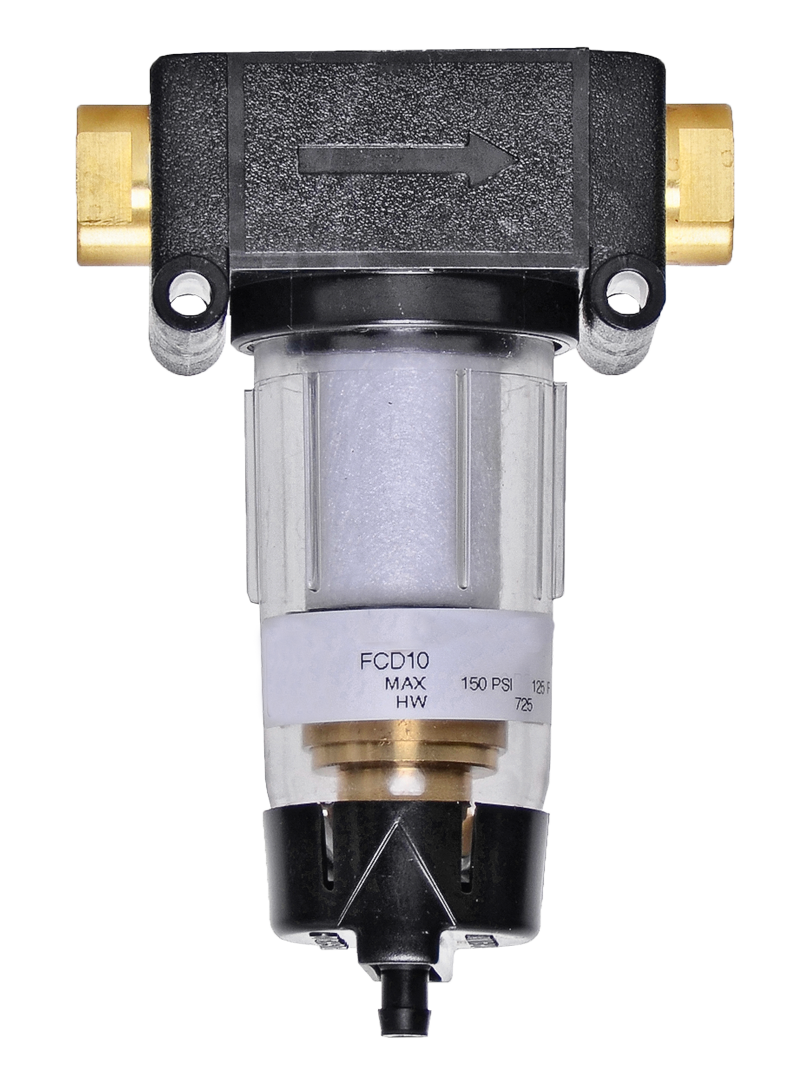

Bantam-Baureihe G1/8 und 1/4; Durchfluss bis 312 l/min

Produktübersicht

Der ROSS Controls Bantam Koaleszenzfilter ist ein kompaktes, hocheffizientes Druckluftaufbereitungsgerät zur Entfernung von flüssigem Wasser, Öl-Aerosolen und submikronen Partikelverunreinigungen aus Druckluftsystemen. Die Bantam-Serie ist für Anschlussgrößen von 1/8" und 1/4" mit einem maximalen Durchfluss von bis zu 11 scfm (312 l/min) ausgelegt und benötigt nur minimalen Platz in Schaltschränken oder Verteilern. Gleichzeitig bietet sie eine hohe Filtrationsleistung für Anwendungen in der Leichtindustrie, in Laboren, in der Messtechnik und in pneumatischen Anwendungen mit kleinem Durchmesser.

Die Serie ist mit einem standardmäßigen 0,3-Mikron-Koaleszenzfilter aus Borosilikatglasfaser oder optional mit einem 0,01-Mikron-Ultrafeinfilter erhältlich und filtert Aerosole, die von herkömmlichen Partikelfiltern nicht erfasst werden. Der Koaleszenzmechanismus bewirkt, dass sich submikronäre Tröpfchen zu größeren Tröpfchen vereinen, die durch Schwerkraft in den Auffangbehälter fließen. Dort wird die gesammelte Flüssigkeit über einen automatischen oder manuellen Ablauf aus dem System entfernt.

Dank des modularen Aufbaus lassen sich die Koaleszenzfilter der Bantam-Serie mit Reglern und Ölern von ROSS für die komplette Druckluftaufbereitung kombinieren. Anschlussmöglichkeiten bieten NPT- oder BSPP-Gewindeanschlüsse sowie Schnellkupplungen für Schläuche bis 10 mm Durchmesser, was eine flexible Installation auch bei beengten Platzverhältnissen ermöglicht. Der hochfeste Polycarbonat-Behälter ermöglicht die visuelle Kontrolle des Flüssigkeitsstands, während der optionale Aluminium-Behälter den zulässigen Druck- und Temperaturbereich für anspruchsvollere Umgebungen erweitert.

Ingenieure, die eine Druckluftaufbereitung für pneumatische Instrumente, Miniaturzylinder, Magnetventile oder Systeme spezifizieren, bei denen Ölverunreinigungen oder Wasserverschleppung vermieden werden müssen, werden im Koaleszenzfilter der Bantam-Serie eine zuverlässige, platzsparende Lösung finden, die sich nahtlos in modulare FRL-Baugruppen integrieren lässt.

Wichtigste technische Merkmale

• Borosilikat-Glasfaser-Filterelement mit einer Filterfeinheit von 0,3 Mikron – Das Standardfilterelement entfernt Aerosole, flüssiges Wasser und Kompressorölrückstände mit einer Filterfeinheit von 0,3 Mikron und schützt so nachgeschaltete Instrumente und Komponenten vor Verunreinigungen.
• Optionales 0,01-Mikron-Ultrafeinfilterelement – Verfügbar für Anwendungen, die nahezu ölfreie Luft erfordern; reduziert den Ölgehalt im Aerosol auf ein Niveau, das für kritische Instrumente, Pneumatik in Lebensmittelqualität und die Elektronikfertigung geeignet ist.
• Modulare Montagekompatibilität - Konzipiert für die direkte Kombination mit Reglern und Ölern der ROSS Bantam Serie unter Verwendung standardisierter Anschlussblöcke, wodurch separate Rohrverschraubungen entfallen und die Montagelänge reduziert wird.
• Anschlussoptionen mit Gewinde und Schnellkupplungen – Erhältlich mit 1/8- oder 1/4-NPT/BSPP-Gewindeanschlüssen oder Steck-Schnellkupplungen für Rohraußendurchmesser von 1/4, 3/8, 4 mm, 6 mm, 8 mm und 10 mm, was eine flexible Installation ermöglicht.
• Automatischer oder manueller Abfluss – Der automatische Abfluss entfernt die gesammelte Flüssigkeit kontinuierlich ohne Eingriff des Bedieners; der manuelle Abfluss ermöglicht die direkte Kontrolle in Anwendungen, bei denen eine periodische Spülung bevorzugt wird.
• Hochfester Polycarbonat- oder Aluminiumbehälter - Der Polycarbonatbehälter ermöglicht die visuelle Kontrolle des Flüssigkeitsstands bis zu einem Druck von 150 psig (10 bar); der Aluminiumbehälter erweitert die Nennleistung auf 200 psig (14 bar) und 150 Grad F für Systeme mit höherem Druck.
• Kompaktes Gehäuse im Bantam-Maßstab - Mit einer Gehäusebreite von unter 1,7 Zoll (43 mm) und einer Kesselhöhe von 3,9 Zoll (99 mm) passt die Serie in beengte Maschinenrahmen und in Schalttafel-Luftaufbereitungsstationen.
• Gehäuse aus Acetalharz - Das korrosionsbeständige Gehäuse aus Acetalharz widersteht Feuchtigkeit und milden Chemikalien und trägt so zu einer langen Lebensdauer in feuchten oder regelmäßig abgewaschenen Umgebungen bei.
• Nitril-Dichtungen - Standardmäßige Nitril-Dichtungen gewährleisten eine zuverlässige Abdichtung mit Druckluft und Kompressorenölen auf Mineralölbasis über den gesamten Nenntemperaturbereich.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Instrumentierung und Prozesssteuerung

• Pneumatische Instrumentenluftleitungen, in denen ölfreie, trockene Luft benötigt wird, um Kalibrierungsdrift, Ventilklemmen und Korrosion in Stellungsreglern und Messumformern zu verhindern. Das 0,01-µm-Filterelement liefert nahezu ölfreie Luftqualität gemäß ISO 8573-1 Klasse 1.
• Pneumatische Versorgungssysteme für Laborautomatisierung und Analysegeräte, bei denen selbst Spuren von Aerosolverunreinigungen die Messgenauigkeit beeinträchtigen oder Präzisionsmagnetventile beschädigen können.
• Industrielle Schaltschrank-Druckluftversorgung für pneumatische Relais, Pilotventile und Zylinderantriebe an 1/8- und 1/4-Zoll-Anschlusssystemen, die saubere, trockene Luft für eine zuverlässige Lebensdauer benötigen.

Halbleiter- und Elektronikfertigung

• Pneumatische Handhabungssysteme für die Leiterplattenbestückung, Chipverpackung und den Wafertransport, bei denen eine Ölkontamination von Teilen oder Werkzeugen inakzeptabel ist.
• Reinraumluftaufbereitungsstationen, die die letzte Koaleszenzstufe durchführen, bevor Instrumentenluft in empfindliche Bestückungs- und Klebeanlagen gelangt.

Lebensmittel, Getränke und Pharmazeutika

• Luftaufbereitung in Verpackungsmaschinen in Lebensmittelkontaktzonen, wo Ölreste aus dem Kompressor entfernt werden müssen, bevor die Luft mit dem Produkt oder dem Verpackungsmaterial in Berührung kommt, um die Einhaltung der Lebensmittelsicherheitsvorschriften zu gewährleisten.
• Pneumatische Versorgung von pharmazeutischen Abfüll- und Verpackungsanlagen, bei denen ölfreie Luftqualität gemäß ISO 8573-1 Klasse 1 vorgeschrieben ist, um eine Produktverunreinigung zu verhindern.

Automobil- und Montageautomatisierung

• Miniatur-Pneumatikzylinder und Greiferversorgungen in Montagezellen, wo Kompressoröl in der Luft Klebstoffe, Dichtstoffe oder lackierte Oberflächen verunreinigen würde.
• Pneumatische Leckprüfgeräte, die trockene, saubere Luft benötigen, um Fehlmessungen durch Kondensation von Wasser- oder Öldampf in den Prüfvorrichtungen und Druckreferenzen zu vermeiden.

Allgemeine Industrie- und OEM-Ausrüstung

• Luftmesser- und Luftwischsysteme an Druck-, Laminier- und Bahnverarbeitungsmaschinen, bei denen ölhaltige Luft Rückstände auf den Produktoberflächen hinterlassen würde.
• Modulare FRL-Stationen an pneumatischen Mehrachsenmaschinen, bei denen die Bantam-Bauform in kompakte Maschinenrahmen oder an einzelnen Achsen-Luftaufbereitungsverteilern passen muss.

Bestellung und Konfiguration der Modellnummer

Bei BSPP (G) Gewindeanschlüssen fügen Sie der Modellnummer ein 'C' als Präfix hinzu (z. B. C5B01B0700).

Die Standard-Elementnennweite beträgt 0,3 Mikron. Um das 0,01-Mikron-Element zu bestellen, geben Sie das optionale Elementmodell RA-10F-16E8 als separate Position an oder wenden Sie sich an ROSS, um Informationen zu werkseitig gefertigten Konfigurationen zu erhalten.

Zubehör wie Montagehalterungen und Kupplungssätze werden separat bestellt.

Modulare Konfigurationen, die Koaleszenzfilter, Regler und Öler kombinieren, verwenden ROSS-Anschlussblocksätze, um Zwischenrohrverbindungen zu eliminieren.

Verwandte Produkte & Zubehör

• Koaleszenzfilter der Miniaturserie 79 – Inline-Koaleszenzfilter für 1/8- und 1/4-Zoll-Anschlüsse mit einem Durchfluss bis zu 10 scfm; Aluminiumgehäuse mit Polycarbonat- oder Metallbehälter. https://www.rosscontrols.com/en/series/79-miniature-series
• Koaleszenzfilter der Serie 80 (mittlere Größe) – Modularer oder Inline-Koaleszenzfilter für Anschlussgrößen von 1/4" bis 1/2" mit Durchfluss bis zu 100 scfm und Differenzdruckmanometer. https://www.rosscontrols.com/en/series/80-mid-size-series
• Standardfilter der Bantam-Serie (5 µm) – Partikelfilter mit 5 µm und 40 µm Porengröße im Bantam-Format für die Vorfiltration vor der Koaleszenzstufe. https://www.rosscontrols.com/en/categories/40-filters
• Bantam-Serie FRL-Kombinationsgeräte – Werkseitig montierte Filter-, Regler- und Ölerkombinationen der Bantam-Serie für die komplette Druckluftaufbereitung in einer einzigen modularen Einheit. https://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
• Bantam-Serie Druckregler – Kolben- und Membrandruckregler im Bantam-Bauformfaktor zur modularen Montage mit dem Koaleszenzfilter der Serie. https://www.rosscontrols.com/en/categories/42-regulators

Häufig gestellte Fragen (FAQ)

F: Worin besteht der Unterschied zwischen den Elementoptionen mit 0,3 Mikron und 0,01 Mikron?

A: Das 0,3-µm-Filterelement entfernt flüssiges Wasser, Öltröpfchen und Aerosole mit einer Größe von über 0,3 µm und eignet sich für die meisten gängigen industriellen Druckluftanwendungen. Das 0,01-µm-Filterelement ermöglicht eine zusätzliche Ölabscheidung aus Aerosolen, die nahezu den Anforderungen der ISO 8573-1 Klasse 1 entspricht. Diese Anforderungen werden für Anwendungen in der Messtechnik, der Lebensmittelindustrie und der Halbleiterindustrie gestellt, bei denen Spuren von Ölverunreinigungen nicht toleriert werden dürfen.

F: Kann der Koaleszenzfilter der Bantam-Serie mit einem Regler und einem Öler kombiniert werden?

A: Ja. Die Serie gehört zur ROSS Bantam FRL-Produktfamilie und ist für die modulare Montage mit Reglern und Ölern der Bantam-Serie mittels Anschlussblock-Kupplungssätzen konzipiert. Dadurch entsteht eine kompakte, integrierte FRL-Einheit ohne Zwischenrohrverbindungen.

F: Welches Material sollte ich für meine Anwendung wählen?

A: Wählen Sie den Polycarbonat-Behälter für Anwendungen bis 150 psig (10 bar) und 125 °F (52 °C), bei denen eine visuelle Flüssigkeitsstandskontrolle gewünscht ist. Wählen Sie den Aluminium-Behälter, wenn der Betriebsdruck 150 psig übersteigt, die Umgebungstemperatur 150 °F (66 °C) erreichen kann oder wenn die Installationsumgebung Stoßgefahr oder Kontakt mit Flüssigkeiten birgt, die Polycarbonat angreifen.

F: Was ist der maximale Betriebsdruck für den Bantam-Koaleszenzfilter?

A: Der maximale Eingangsdruck beträgt 150 psig (10 bar) bei einem Polycarbonat-Behälter und 200 psig (14 bar) bei einem Aluminium-Behälter. Diese Grenzwerte gelten sowohl für automatische als auch für manuelle Entleerungskonfigurationen.

F: Was ist die maximale Durchflussmenge für diese Serie?

A: Der maximale Durchfluss beträgt 11 scfm (312 l/min) bei einem Eingangsdruck von 100 psig (6,9 bar). Der Durchfluss sinkt mit abnehmendem Eingangsdruck oder mit zunehmender Verschmutzung des Filterelements.

F: Wie kann ich die BSPP (G) Gewindeversion bestellen?

A: Fügen Sie der Standard-NPT-Modellnummer ein „C“ als Präfix hinzu. Beispielsweise wird aus dem Modell 5B02B0700 das Modell C5B02B0700 für den 1/4"-BSPP-Gewindeanschluss mit automatischem Ablauf und Polycarbonat-Schüssel.

F: Wie oft sollte das Filterelement ausgetauscht werden?

A: Tauschen Sie das Filterelement aus, sobald der Differenzdruck am Filter den Schwellenwert der Betriebsanzeige erreicht (typischerweise 10 psid) oder gemäß dem bei der Systeminbetriebnahme festgelegten Wartungsintervall. Eine hohe Aerosolbelastung durch einen schlecht gewarteten Kompressor verkürzt die Lebensdauer des Filterelements.

F: Welche Rohraußendurchmesser sind mit den Schnellkupplungen kompatibel?

A: Schnellkupplungen sind für Rohre mit Außendurchmessern von 1/4", 3/8", 4 mm, 6 mm, 8 mm und 10 mm erhältlich. Wählen Sie den Modellnummernzusatz, der der in Ihrem System verwendeten Rohrgröße entspricht.

F: Ist ein Differenzdruckmessgerät für den Koaleszenzfilter der Bantam-Serie erhältlich?

A: Die Bantam-Serie verfügt in der Standardausführung nicht über ein integriertes Differenzdruckmessgerät. Der Zustand der Filterelemente sollte durch Überwachung des Systemdruckabfalls oder durch Festlegung eines zeitbasierten Austauschintervalls überwacht werden. Für die Differenzdrucküberwachung empfiehlt sich die ROSS-Koaleszenzfilterserie (mittlere Größe oder größer).

F: Wie groß ist das Flüssigkeitsfassungsvermögen der Schüssel?

A: Das Fassungsvermögen des Behälters beträgt 60 ml. Bei Anwendungen mit hohen Kondensatansammlungsraten wird die automatische Ablaufoption empfohlen, um ein Überlaufen des Behälters zu verhindern, wodurch Flüssigkeit am Heizelement vorbei in das nachgelagerte System gelangen könnte.

F: Können diese Filter auch für andere Gase als Druckluft verwendet werden?

A: Die Serie ist für Druckluftbetrieb ausgelegt. Die Verwendung mit anderen Gasen, einschließlich Stickstoff oder Inertgasen, erfordert die Bestätigung von ROSS Controls, dass die Dichtungs- und Elementmaterialien mit dem jeweiligen Gas und etwaigen vorhandenen Verunreinigungen kompatibel sind.

F: Wie lange ist die voraussichtliche Lieferzeit für Standard-Bantam-Koaleszenzfiltermodelle?

A: Die übliche Fertigungszeit für Mengen bis zu 10 Einheiten beträgt in der Regel 3 bis 4 Wochen. Der Versand erfolgt innerhalb der gesamten USA. Für genaue Lieferzeiten und Verfügbarkeit kontaktieren Sie bitte ROSS Controls unter (800) 438-7677.

Installations- und Wartungsrichtlinien

• Montieren Sie den Filter so, dass die Schüssel nach unten zeigt, damit die gesammelten Flüssigkeiten zum tiefsten Punkt, wo sich das Ablassventil befindet, abfließen können. Eine umgekehrte oder horizontale Montage beeinträchtigt den Abfluss.
• Falls kein gröberer Filter installiert ist, sollte gefilterte Druckluft mit einer Partikelgröße von mindestens 5 Mikrometern vorgeschaltet werden. Das Koaleszenzelement ist nicht als primärer Partikelfilter ausgelegt und kann sich bei starker Partikelbelastung vorzeitig zusetzen.
• Prüfen Sie, ob der Systembetriebsdruck innerhalb des Nennbereichs für den gewählten Behältertyp liegt: bis zu 150 psig (10 bar) für Polycarbonat-Behälter und bis zu 200 psig (14 bar) für Aluminium-Behälter.
• Bei der Verwendung von Schnellkupplungs-Rohrverschraubungen ist darauf zu achten, dass der Außendurchmesser des Rohrs innerhalb des angegebenen Größenbereichs liegt und die Rohrenden sauber und rechtwinklig abgeschnitten sind, um einen sicheren Sitz und eine dichte Verbindung in der Verschraubung zu gewährleisten.
• Bei Modellen mit automatischer Entleerung muss ein ausreichender Systemdruck (mindestens 30 psig / 2 bar) aufrechterhalten werden, um den automatischen Entleerungsmechanismus zu aktivieren. Bei Drücken unterhalb dieses Schwellenwerts kann der Schwimmer möglicherweise nicht ordnungsgemäß betätigt werden.
• Bei modularen Baugruppen ist vor der Druckbeaufschlagung der Baugruppe zu prüfen, ob die Kupplungssätze und Anschlussblöcke gemäß den ROSS-Installationsanweisungen korrekt ausgerichtet und mit dem richtigen Drehmoment angezogen sind.
• Überprüfen Sie den Flüssigkeitsstand im Behälter bei der ersten Inbetriebnahme des Systems und legen Sie ein Wartungsintervall basierend auf der beobachteten Kondensatansammlungsrate fest. Bei hoher Luftfeuchtigkeit oder stark belasteten Kompressoren kann ein häufigeres Entleeren erforderlich sein.
• Verwenden Sie ausschließlich von ROSS zugelassene Ersatzfilterelemente (945K77 für 0,3 Mikron, RA-10F-16E8 für 0,01 Mikron), um die Nennfiltrationsleistung zu gewährleisten. Filterelemente von Drittanbietern dichten möglicherweise nicht korrekt im Filtersitz ab.
• Beim Austausch des Filterelements muss der Filter vor dem Abnehmen des Behälters vollständig drucklos gemacht werden. Den Behälter nicht zu fest anziehen; die Drehmomentvorgaben von ROSS beachten, um ein Brechen des Polycarbonat-Behälters zu vermeiden.
• Bei Installationen, die Umgebungstemperaturen unter 40 Grad Fahrenheit (4 Grad C) ausgesetzt sind, ist die Option mit Metallbehälter vorzusehen. Außerdem ist sicherzustellen, dass die Druckluftzufuhr auf einen Taupunkt unterhalb der Umgebungstemperatur getrocknet wird, um Eisbildung im Behälter und im Heizelement zu verhindern.
