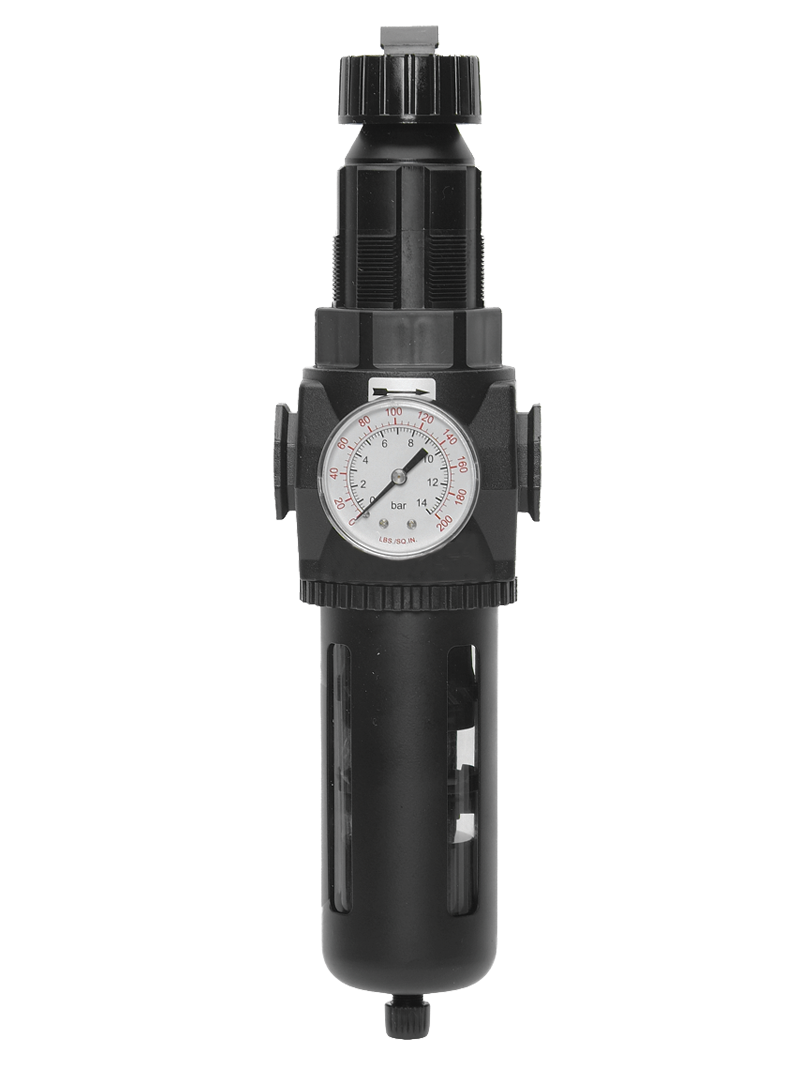

MD4-Baureihe G3/8 bis G3/4; Durchfluss bis 6.514 l/min

Produktübersicht

Der integrierte Filter/Regler der ROSS Controls MD4-Serie ist die großformatige Version der integrierten Druckluftaufbereitungsplattform der ROSS MD-Serie und bietet die höchste Durchflusskapazität innerhalb der Produktlinie der integrierten FR-Filter mit Membranregler. Mit Anschlussgrößen von 3/8" bis 3/4" und einer Durchflusskapazität von bis zu 230 scfm (6514 l/min) bietet die MD4-Serie kombinierte Filtration und Druckregelung für große industrielle Pneumatiksysteme, die eine präzise Hochdruckregelung und eine optionale integrierte Absperrfunktion erfordern.

Der Membranregler liefert bei Bestellung mit Metallgehäuse einen Ausgangsdruck von bis zu 175 psig (12 bar) und übertrifft damit die Leistungsfähigkeit gängiger Kolbenregler deutlich. Dank dieses höheren Ausgangsdruckbereichs eignet sich die MD4-Serie ideal für pneumatische Press-, Klemm- und Hochleistungsbetätigungskreisläufe, die mit Drücken über 125 psig arbeiten. Die Membrankonstruktion bietet zudem eine höhere Druckempfindlichkeit und geringere Hysterese als Kolbenregler und ermöglicht so eine präzisere Regelung unter verschiedenen Durchflussbedingungen.

Ein Hauptmerkmal der MD4-Serie ist das optionale, integrierte LOX-Absperrventil, das direkt in die Baugruppe eingebaut werden kann, um eine OSHA-konforme pneumatische Energieisolierung am Filter-/Reglerpunkt zu gewährleisten. Dadurch entfällt die Notwendigkeit einer separaten Absperrleitung in der Zuleitung, und es entsteht ein einziger, zentralisierter Punkt für die Luftaufbereitung und Energieisolierung. Zwei Manometeranschlüsse (vorn und hinten) sowie ein abnehmbarer Druckeinstellungs-Sicherungsschlüssel gehören zur Standardausstattung.

Das konfigurierbare Bestellsystem der MD4-Serie ermöglicht die präzise Spezifikation von Behältermaterial, Filterelementtyp und -leistung, Ablaufkonfiguration, Anschlussgröße (NPT oder BSPP), Absperrventiloption, Messbereich und Rückflussfähigkeit. Dadurch ist die MD4-Serie eine äußerst vielseitige Plattform für die pneumatische Druckluftaufbereitung in großen Anlagen für die industrielle Automatisierung, die Prozessindustrie und die Maschinensicherheit.

Wichtigste technische Merkmale

• Höchster Durchfluss in der Membran-FR-Linie der MD-Serie - Durchflusskapazität bis zu 230 scfm (6514 l/min) bei 3/4"-Anschluss, der höchste Wert, der in der Produktfamilie der integrierten Filter/Regler der ROSS MD-Serie verfügbar ist und die wichtigsten Luftversorgungsanforderungen großer Automatisierungszellen und Industriemaschinen erfüllt.
• Membranregler bis 175 psig (12 bar) mit Metallbehälter - Der Membranregler mit Metallbehälter liefert einen Ausgangsdruck von bis zu 175 psig (12 bar) und übertrifft damit die Leistungsfähigkeit von Standard-Kolbenreglern in voller Größe. Er unterstützt pneumatische Hochleistungskreisläufe in Klemm-, Press- und Umformanwendungen.
• Optionale Integration eines LOX-Sperrventils - Ein LOX-Sperrventil kann direkt in die MD4-Baugruppe integriert werden, um eine integrierte, OSHA-konforme Sperr-/Kennzeichnungs-Energieisolierung ohne separate Sperrverrohrung zu ermöglichen. Dadurch entsteht eine einzige, konsolidierte Luftaufbereitungs- und Energieisolierungsbaugruppe.
• Zwei Manometeranschlüsse (Vorder- und Rückseite) - Unabhängige Manometeranschlüsse an Vorder- und Rückseite ermöglichen die optimale Positionierung des Manometers unabhängig von Einbaulage, Panel-Layout oder Gehäusebeschränkungen.
• Verriegelungsschlüssel für Druckeinstellung – Ein abnehmbarer Verriegelungsschlüssel gehört bei allen MD4-Einheiten zur Standardausstattung. Nach der Einstellung des Drucks auf den Sollwert wird der Schlüssel entfernt, um unbefugte Änderungen zu verhindern und so die Prozesskonsistenz und die Maschinensicherheit zu gewährleisten.
• Konfigurierbares Teilenummernsystem – Der strukturierte Bestellcode ermöglicht die Angabe von Behältermaterial, Filterelementtyp, Ablauftyp, Anschlussgröße, Absperrventiloption, Messbereich, Einstellfederbereich und Rückflusskonfiguration und ermöglicht so eine präzise Gerätekonfiguration für jede Anwendungsanforderung.
• Mehrere Filterelementoptionen – Standardmäßig stehen 5-Mikron-Polyethylen-Elemente und optionale 40-Mikron-Sinterbronze-Elemente zur Verfügung. Weitere Sinterbronze-Filter sind möglicherweise erhältlich; kontaktieren Sie ROSS Controls für die vollständige Elementpalette.
• Polycarbonat-Behälter mit Stahlsplitterschutz - Der standardmäßige Polycarbonat-Behälter mit einem Fassungsvermögen von 9 oz (266 ml) ermöglicht die visuelle Kondensatkontrolle; der Stahlsplitterschutz schützt den Behälter und hält Splitter für die höheren Drücke zurück, die typisch für vollwertige Versorgungskreisläufe sind.
• Metallbehälter (Aluminium) mit transparentem Nylon-Schauglas – Der 266 ml (9 oz) fassende Aluminiumbehälter erweitert den maximalen Auslassdruck auf 175 psig, den Betriebsdruck auf 200 psig (automatische Entleerung) und die zulässige Höchsttemperatur auf 80 °C (175 °F). Für den Einstellbereich des Auslassdrucks von 175 psig muss die entsprechende Spezifikation angegeben werden.
• Option für umgekehrten Durchfluss – Konfigurationen mit umgekehrtem Durchfluss ermöglichen es nachgeschalteten Geräten, geregelten Druck durch das Gerät zurückzuspeisen. Dies ist nützlich für pneumatische Kreisläufe mit mehreren Quellen und für Testanwendungen, bei denen eine bidirektionale Durchflussfähigkeit erforderlich ist.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Maschinensicherheit und Einhaltung der Sperr- und Kennzeichnungsverfahren

• Pneumatische Maschinenluftaufbereitung in voller Größe mit integriertem LOX-Absperrventil, das einen einzigen kombinierten Klimatisierungs- und Energieisolierungspunkt für die Einhaltung von OSHA 29 CFR 1910.147 ohne separate Absperrvorrichtung in der pneumatischen Versorgungsleitung bietet.
• Große automatisierte Produktionszellen, in denen jede Maschine sowohl eine Hochleistungs-Luftaufbereitung (bis zu 230 scfm bei 3/4"-Anschlüssen) als auch eine integrierte, OSHA-konforme Sperrfunktion benötigt, die es dem Wartungspersonal ermöglicht, die Maschine an der FR-Baugruppe mit einem Standard-Vorhängeschloss zu sperren.
• Bei Fertigungslinien mit mehreren Maschinen sorgt die Standardisierung auf die MD4-Serie mit integrierter Verriegelung für einheitliche Energieisolierungsverfahren an allen Maschinen der Anlage und vereinfacht so die Schulung und Dokumentation im Bereich Lockout/Tagout.
• Schwere Automatisierungsanlagen, die sowohl einen Hochdruckbetrieb (bis 175 psig mit Metallbehälter) als auch eine Energieisolierung erfordern, wobei die MD4-Serie mit Metallbehälter und LOX-Option beide Anforderungen in einer einzigen Baugruppe erfüllt.

Hochdruck- und Hochleistungsanwendungen

• Pneumatische Press- und Klemmkreisläufe, die mit Drücken von 125 bis 175 psig arbeiten, wobei die MD4-Serie mit Metallbehälter und Hochdruckfederoption den benötigten Ausgangsdruckbereich bietet und gleichzeitig die überlegenen Druckempfindlichkeitseigenschaften eines Membranreglers beibehält.
• Pneumatische Kreisläufe von Druckgießmaschinen, bei denen die Hochdruckluftversorgung für Auswerferzylinder, Schließvorrichtungen und Werkzeugverriegelung eine zuverlässige Filterung und präzise Druckregelung an den Anschlüssen in voller Größe erfordert.
• Hilfspneumatikkreisläufe für Hydraulikpressen, bei denen luftbetriebene Vorfüllventile, Gegendruckkreisläufe und Teileerkennungssysteme geregelte Hochdruckluft an 3/4"-Anschlussanschlüssen benötigen.
• Pneumatische Kreisläufe in der Reifenherstellung und Gummiverarbeitung, bei denen eine gleichmäßige Hochdruckregelung für gleichbleibende Formschließkräfte und eine präzise Vulkanisation gewährleistet ist.

Automobil- und Schwerindustrie

• Hauptluftaufbereitungsanlage in einer Montageanlage zur Versorgung großer automatisierter Schweiß-, Montage- und Testzellen, wo eine Durchflusskapazität von 230 scfm an 3/4"-Anschlüssen den gleichzeitigen Betrieb mehrerer pneumatischer Vorrichtungen mit hoher Taktfrequenz, Schraubvorrichtungen und Transferaktuatoren ermöglicht.
• Druckluftaufbereitung für Spannvorrichtungen in der Automobil-Stanzerei und Karosseriewerkstatt, wobei der Hochdruckmembranregler während des gesamten Produktionszyklus für gleichmäßige Spannkräfte an allen Vorrichtungen sorgt und der Verriegelungsschlüssel eine Abweichung des Sollwerts zwischen den Schichten verhindert.
• Luftaufbereitung im Motorenmontage- und Antriebsstrangprüfstand, wo präzise Druckregelung, hohe Durchflusskapazität und die Option eines elektronischen Messgeräts mit Reed-Schalter-Ausgang die Integration mit Prozessüberwachungs- und SPC-Systemen ermöglichen.
• Automatisierung der Druckluftaufbereitung durch Tier-1-Lieferanten, bei der modulare FRL-Baugruppen, die die MD4-Serie mit kompatiblen ROSS-Schmiergeräten und Absperrventilen kombinieren, standardisierte, dokumentierte Druckluftaufbereitungspunkte über mehrere Produktionslinien hinweg bieten.

Prozessindustrie und Infrastruktur

• Instrumentenluftaufbereitung in Chemie- und Petrochemieanlagen, wo der Aluminiumbehälter chemikalienbeständig ist, eine hohe Durchflusskapazität für verteilte pneumatische Instrumentenverteiler sorgt und der Membranregler eine präzise Druckregelung für kritische Regelventil-Steller ermöglicht.
• Druckluftverteilung in Produktionsanlagen, bei denen MD4-Serien-Einheiten an jeder Hauptniederlassung eine lokale Klimatisierung mit integrierter Abschaltfunktion ermöglichen und sowohl das Luftqualitätsmanagement als auch Wartungssicherheitsprogramme unterstützen.
• Die pneumatische Steuerung der Erdgasverdichterstation bereitet die Luft für kritische Steuerungsfunktionen auf, wobei die Hochdruck-Metallbehälterkonfiguration und der Membranregler die kritischen Steuerungsfunktionen präzise unterstützen und der manipulationssichere Verriegelungsschlüssel die Sollwerte in entfernten oder unbeaufsichtigten Installationen aufrechterhält.

Bestellung und Konfiguration der Modellnummer

Die MD4-Serie verwendet ein konfigurierbares Teilenummernsystem. Stellen Sie die Modellnummer durch Auswahl der verfügbaren Optionscodes zusammen. Kontaktieren Sie ROSS Controls unter (800) 438-7677, um Unterstützung bei der Konfiguration der korrekten Modellnummer für Ihre Anwendung zu erhalten, insbesondere für Absperrventile und Hochdruckfederkonfigurationen.

Bei Bestellung des Druckeinstellbereichs 0-175 psig (0-12 bar) (Optionscode A für Einstellbereich) muss eine Metallschüssel (53M) angegeben werden.

Bei Konfigurationen mit LOX-Absperrventilen muss der Absperrcode (1 für Auslassabsperrung) zur Modellnummer hinzugefügt werden.

Bei Konfigurationen mit umgekehrter Strömung geben Sie den entsprechenden Rückströmungsoptionscode (F, G, H oder J) basierend auf dem erforderlichen Druckbereich an.

Bei elektronischen Manometern mit Reed-Schalter-Ausgang (Optionen E und C) liefert der Schalter ein potentialfreies Kontaktsignal, wenn der geregelte Druck unter einen Schwellenwert fällt oder über einen solchen steigt. Dies ermöglicht die Integration mit Maschinensteuerungen oder Alarmen.

Kontaktieren Sie ROSS Controls unter (800) 438-7677 für Konfigurationen mit mehreren Optionen, Edelstahlvarianten oder für Großbestellungen. Alle rot markierten Optionen auf der ROSS-Produktseite müssen ausgewählt werden, um die Modellnummer zu vervollständigen.

Zubehör

LOX-Absperrventil-Zusatz

Das ROSS LOX-Sperrventil lässt sich direkt in die MD4-Serie integrieren und bietet eine pneumatische Energieisolierung gemäß OSHA 29 CFR 1910.147 mit Verriegelungsfunktion im Bügel-/Regler-Design. Verfügbar in Ausführung mit Auslassverriegelung (Code 1). Informationen zur LOX-Kompatibilität und den vollständigen Modellnummern erhalten Sie bei ROSS Controls.

Ersatzfilterelemente

Für die MD4-Serie stehen vier Filterelementoptionen zur Verfügung. Das Standard-Polyethylenelement mit 5 µm Porengröße ist das Modell R-A115-106PE5. Alternativ sind Sinterbronze-Elemente mit 5 µm Porengröße (R-A115-106E5), 20 µm Porengröße (R-A115-106E4) und 40 µm Porengröße (R-A115-106E3) erhältlich. Sinterbronze-Elemente sind reinigbar und wiederverwendbar und bieten somit eine kostengünstige Lösung für stark verschmutzte Umgebungen.

Optionen für externen Ablauf und Differenzdruckanzeige

Für die MD4-Serie sind externe Kondensatabläufe und Differenzdruckmanometer erhältlich. Externe Abläufe ermöglichen die dezentrale Kondensatabscheidung. Differenzdruckmanometer zeigen den Füllstand des Filterelements direkt an. Modellnummern und Spezifikationen dieser Optionen erhalten Sie bei ROSS Controls.

Elektronisches Messgerät mit Reed-Schalter

Die MD4-Serie unterstützt optional ein elektronisches Manometer mit Reed-Schalterausgang (normalerweise offen (NO, Code E) oder normalerweise geschlossen (NC, Code C)). Dies ermöglicht die Integration eines Niederdruck-Alarmsignals in Maschinensteuerungen oder zentrale Überwachungssysteme. Spezifikationen und Verdrahtungsdetails zum elektronischen Manometer erhalten Sie bei ROSS Controls.

Verwandte Produkte und Zubehör

• Integrierter Filter/Regler der MD3-Serie – Mittelgroße Version der MD-Serie mit Membranregler, LOX-Option, zwei Manometeranschlüssen, Anschlussgrößen 1/4" bis 1/2", Durchfluss bis 110 scfm. https://www.rosscontrols.com/en/series/66-md3-series
• 74 Full-Size Serie Integrierter Filter/Regler – Modularer, integrierter Filter/Regler in voller Größe mit Kolbenregler, Verriegelungsschlüssel, externem Ablauf, Anschlussgrößen 1/4" bis 3/4", Durchfluss bis 180 scfm. https://www.rosscontrols.com/en/series/74-full-size-series
• Integrierter Filter/Regler der Serie 134 mit hoher Kapazität – Inline-Montage für 3/4"- und 1"-Anschlüsse, Durchfluss bis zu 270 scfm, für Hauptverteileranwendungen oberhalb des MD4-Durchflussbereichs. https://www.rosscontrols.com/en/series/134-high-capacity-series
• Integrierter Filter/Regler der Serie 133 Full-Size – Alternative, modulare, integrierte Filter-/Regler-Lösung in voller Größe mit Kolbenregler, Verriegelungsschlüssel, Anschlussgrößen von 1/4" bis 3/4", Durchfluss bis 138 scfm. https://www.rosscontrols.com/en/series/133-full-size-series
• ROSS LOX Absperrventile – Standalone-Absperrventile von ROSS LOX für die OSHA-konforme pneumatische Energieisolierung in jeder Installation. https://www.rosscontrols.com/en/categories/lockout-valves

Häufig gestellte Fragen (FAQ)

F: Was ist die maximale Durchflusskapazität der MD4-Serie?

A: Die MD4-Serie ist für einen Durchfluss bis zu 230 scfm (6514 l/min) ausgelegt. Dies ist die höchste Durchflusskapazität der integrierten Membranregler-Filter-/Regler-Produktlinie von ROSS und erfüllt die Anforderungen an die Druckluftaufbereitung großer industrieller Pneumatiksysteme mit 3/4"-Anschluss.

F: Wie hoch ist der maximale Auslassdruck?

A: Die Standardkonfiguration ermöglicht einen einstellbaren Ausgangsdruck bis zu 125 psig (8,6 bar). Bei Bestellung mit einem Aluminium- (Metall-)Behälter und der Hochdruckfederoption (Einstellbereich Code A) ist der Ausgangsdruck bis zu 175 psig (12 bar) einstellbar. Für den Ausgangsdruckbereich von 175 psig muss der Metallbehälter separat bestellt werden.

F: Warum sollte man bei einem Gerät in voller Größe einen Membranregler verwenden?

A: Der Membranregler der MD4-Serie bietet bei vollen Durchflussmengen mehrere Vorteile gegenüber Kolbenreglern: überlegene Druckempfindlichkeit (geringerer Druckabfall bei variierendem Durchfluss), geringere Hysterese und höhere maximale Ausgangsdruckkapazität bei Bestellung mit Hochdruckfeder und Metallgehäuse. Für Anwendungen, die eine präzise Druckregelung unter variierenden Lastbedingungen oder Ausgangsdrücke über 125 psig erfordern, bietet die Membrankonstruktion des MD4 deutliche Leistungsvorteile.

F: Welcher Mindesteingangsdruck ist für Modelle mit automatischer Entwässerung erforderlich?

A: Automatische Entwässerungsmodelle benötigen einen Mindesteingangsdruck von 30 psig (2 bar) für den ordnungsgemäßen Betrieb des Schwimmerentleerungssystems. Manuelle Entwässerungsmodelle benötigen keinen Mindesteingangsdruck.

F: Wie funktioniert das integrierte LOX-Absperrventil?

A: Das LOX-Sperrventil ist ein separates Ventilelement, das in die MD4-Baugruppe am Auslass integriert ist. Im geschlossenen und verriegelten Zustand trennt es den nachgeschalteten pneumatischen Kreislauf von der Versorgung und lässt die Restluft über den Auslass des Sperrventils ab. Ein Riegel ermöglicht das Anbringen eines oder mehrerer Vorhängeschlösser, wodurch ein Öffnen des Ventils während der Wartung verhindert wird. Dies gewährleistet eine gemäß OSHA 29 CFR 1910.147 vorgeschriebene Energieisolierung am Filter-/Reglerbauteil.

F: Wann muss die Metallschüssel angegeben werden?

A: Bei Bestellung des Druckeinstellbereichs 0–175 psig (0–12 bar) (Optionscode A) muss der Metallbehälter (Aluminium) angegeben werden. Der Metallbehälter wird auch für Anwendungen mit Eingangsdrücken über 150 psig, Temperaturen über 125 °F oder Umgebungen mit Chemikalien empfohlen, die Polycarbonat angreifen würden.

F: Welche Filterelementoptionen stehen für die MD4-Serie zur Verfügung?

A: Es stehen vier Filterelemente zur Auswahl: 5 µm Polyethylen (Standard, R-A115-106PE5), 5 µm Sinterbronze (R-A115-106E5), 20 µm Sinterbronze (R-A115-106E4) und 40 µm Sinterbronze (R-A115-106E3). Das Standard-Polyethylen-Filterelement eignet sich gut für allgemeine Filtrationszwecke. Sinterbronze-Filterelemente sind in Umgebungen mit hoher Verschmutzung oder hohem Kondensataufkommen langlebiger und können gereinigt und wiederverwendet werden.

F: Was ist die Option „Rückfluss“?

A: Umkehrstromkonfigurationen ermöglichen den Luftstrom von der Auslassseite zurück durch den Regler zur Versorgungsseite. Dies wird in pneumatischen Systemen mit mehreren Druckquellen oder in Testanwendungen eingesetzt, bei denen der nachgelagerte Kreislauf durch eine externe Quelle unter Druck gesetzt werden kann und der Regler den bidirektionalen Luftstrom ohne Beschädigung der Membran oder des Rückschlagventils ermöglichen muss. Es stehen vier Umkehrstrom-Druckbereiche zur Verfügung (Codes F, G, H, J).

F: Wie schneidet die MD4 im Vergleich zur Series 74 Full-Size ab?

A: Beide sind vollwertige, modulare, integrierte Druckregler für Anschlussgrößen von 3/8" bis 3/4". Hauptunterschiede: Der MD4 verwendet einen Membranregler (höhere Druckempfindlichkeit, Ausgangsdruck bis 175 psig mit Metallbehälter), während die Serie 74 einen Kolbenregler nutzt (maximaler Ausgangsdruck 125 psig). Der MD4 bietet optional ein LOX-Sperrventil, Rückflussoptionen und ein elektronisches Manometer mit Reed-Schalter. Die Serie 74 bietet optional eine externe automatische Entleerung. Wählen Sie den MD4, wenn ein höherer Ausgangsdruck, ein integriertes Sperrventil oder Rückfluss erforderlich sind.

F: Kann eine MD4-Version aus Edelstahl bestellt werden?

A: Ja. Filter-/Regler-Kombinationsgeräte aus Edelstahl mit LOX-Absperrventil sind auf der MD4-Plattform erhältlich. Kontaktieren Sie ROSS Controls unter (800) 438-7677 für die Modellnummern der Edelstahlausführungen, die für korrosive Umgebungen, maritime Anwendungen, die Reinigung von Anlagen in der Lebensmittel- und Getränkeindustrie sowie für pharmazeutische GMP-konforme Anlagen geeignet sind.

F: Kann die MD4-Serie mit einem Schmiergerät ausgestattet werden?

A: Ja. Das modulare Montagesystem des MD4 ermöglicht die direkte Montage mit kompatiblen modularen ROSS-Schmiergeräten in Standardgröße und bildet so eine komplette FR+L- oder FRL-Baugruppe. Die Modellnummern der modularen Schnittstellenhardware und die Spezifikationen kompatibler Schmiergeräte für die MD4-Plattform erhalten Sie bei ROSS Controls.

F: Welche Größe hat das Befestigungsloch an der Platte?

A: Für die Montage der MD4-Serie ist eine Öffnung mit 52,1 mm (2,05 Zoll) Durchmesser erforderlich. Achten Sie auf ausreichend Freiraum unterhalb des Geräts, um die Schüssel bei Wartungsarbeiten entnehmen zu können.

F: Wie sieht die Garantie aus?

A: ROSS Controls gewährt auf alle Produkte eine einjährige Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Für technischen Support oder Garantieansprüche wenden Sie sich bitte an ROSS Controls USA unter (800) 438-7677.

Installations- und Wartungsrichtlinien

• Für eine ordnungsgemäße Kondensatsammlung und einen reibungslosen Abfluss muss die Schüssel nach unten zeigen.
• Bei automatischen (Schwimmer-)Entleerungsmodellen muss ein Mindesteingangsdruck von 30 psig für den ordnungsgemäßen Betrieb der Schwimmerentleerung aufrechterhalten werden.
• Die zulässigen Eingangsdrücke dürfen nicht überschritten werden: 150 psig für Polycarbonat-Behälter, 200 psig für Metallbehälter (automatischer Abfluss), 200 psig für Metallbehälter (manueller Abfluss).
• Für den Auslassdruckbereich von 175 psig (Einstellbereich Code A) ist ausschließlich die Ausführung mit Metallbehälter (53M) zulässig. Verwenden Sie die Hochdruckfeder nicht mit einem Polycarbonatbehälter.
• Stellen Sie den geregelten Ausgangsdruck innerhalb des vorgegebenen Einstellbereichs ein und entfernen Sie anschließend den Verriegelungsschlüssel. Bewahren Sie den Schlüssel sicher bei autorisiertem Wartungspersonal auf.
• Bei der Installation mit integriertem LOX-Absperrventil ist vor der Druckbeaufschlagung des Systems zu prüfen, ob sich das Absperrventil in der Position OFFEN (entriegelt) befindet.
• Bei der modularen FRL-Montage mit Schmiervorrichtung befolgen Sie bitte die Montageanleitung von ROSS Controls, um einen korrekten Eingriff der Schnittstellendichtung und das korrekte Anzugsmoment der Befestigungselemente sicherzustellen.
• Verwenden Sie Gewindedichtmittel oder PTFE-Band an NPTF-Anschlüssen; tragen Sie es sparsam auf, um eine Verunreinigung des Luftkreislaufs zu vermeiden.
• Tauschen Sie das Filterelement in regelmäßigen Abständen aus, abhängig vom Verschmutzungsgrad des Systems oder wenn der Druckabfall merklich ansteigt.
• Für die Entnahme des Gehäuses ist ein Mindestspielraum gemäß den Maßangaben vorzusehen; bei Bedarf ist ein zusätzlicher Spielraum für die Länge des Absperrventils einzuplanen (zur Breitenangabe 2,3 Zoll / 58 mm hinzufügen).

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Für vollständige technische Daten, Maßzeichnungen und Zugang zum Produktkonfigurator besuchen Sie die Produktseite der ROSS Controls MD4-Serie oder kontaktieren Sie ROSS Controls direkt.
