Große Baureihe Große Baureihe

Produktübersicht

ROSS Controls bietet Montagehalterungen und -muttern für die ROSS Full-Size- und MD4-Serien-Filter-/Regler-/Öler-Einheiten an. Mit diesem Montagezubehör lassen sich Full-Size- und MD4-FRL-Regler sowie integrierte Filter-/Regler-Einheiten durch eine Schalttafel montieren. Die Regler-Einstellschnittstelle befindet sich dabei an der Vorderseite der Schalttafel, während die Versorgungsanschlüsse und nachgeschalteten Rohrleitungen dahinter verlaufen.

Die Serie bietet drei Konfigurationen: das Komplettset 879K77 (Halterung und Abdeckmutter), die Halterung 878K77 und die Abdeckmutter 880K77. Dies ermöglicht die bedarfsgerechte Beschaffung der benötigten Bauteile für Neuinstallationen und den gezielten Austausch beschädigter Komponenten im Betrieb.

Die Full-Size- und MD4-Serien-FRL-Einheiten bieten die höchsten Durchflusskapazitäten im modularen FRL-Sortiment von ROSS: Full-Size-Einheiten liefern bis zu 180 scfm und MD4-Serien-Einheiten bis zu 230 scfm bei Anschlussgrößen von 3/8", 1/2" und 3/4". Die Schalttafelmontage dieser Großraumeinheiten mit dem Serien-Halterungssystem gewährleistet einheitliche Installationsstandards für die Druckluftaufbereitung im gesamten ROSS FRL-Produktsortiment.

Die Halterung der Serie wird am Regler- oder Filter-/Reglergehäuse befestigt und positioniert die Baugruppe durch eine 1,56 Zoll (40 mm) große Öffnung in der Frontplatte – der gleiche Öffnungsdurchmesser wie bei der Halterung der Serie 167 der Mid-Size-Serie. Dadurch sind austauschbare Anordnungen der Frontplattenöffnungen bei Mid-Size-, Full-Size- und MD4-FRL-Frontplatteninstallationen möglich.

Wichtigste technische Merkmale

• Hochleistungs-FRL-Panelmontage – Bietet eine sichere Panelmontage für FRL-Einheiten der Serien Full-Size (bis zu 180 scfm) und MD4 (bis zu 230 scfm) mit Anschlussgrößen von 3/8, 1/2 und 3/4 Zoll, dem höchsten Durchflussbereich der ROSS FRL-Produktlinie.
• Drei Bestelloptionen – Komplettset 879K77 (Halterung + Plattenmutter), nur Halterung 878K77 oder nur Plattenmutter 880K77 – ermöglichen eine präzise Hardwarebeschaffung für Neuinstallationen und den Austausch von Komponenten im Servicefall.
• Gleiches Plattenloch wie bei der Mid-Size-Halterung – Erfordert ein Plattenloch mit 1,56 Zoll (40 mm) Durchmesser – der gleiche Durchmesser wie bei der Mid-Size-Halterung der Serie 167 – ermöglicht die Verwendung standardisierter Plattenlayoutzeichnungen für die Installation von Mid-Size- und Full-Size/MD4-FRL-Platten.
• Kompatibel mit Geräten der Serien Full-Size und MD4 - Konzipiert für die gesamte Produktpalette der ROSS Full-Size-Serie an Filtern, Reglern, Ölern und integrierten Filter/Reglern sowie für modulare Geräte der Serie MD4.
• Bedienerzugang von vorne - Der Reglereinstellknopf und das Manometer (sofern vorhanden) befinden sich auf der Vorderseite des Bedienfelds, um eine bequeme Drucküberwachung und Sollwerteinstellung zu ermöglichen, ohne das Gehäuse öffnen zu müssen.
• Zweiteiliges Klemmsystem – Halterung und Plattenmutter umschließen das Plattenmaterial und sorgen so für eine vibrationsfeste Montage, die eine stabile FRL-Positionierung unter industriellen Maschinenbetriebsbedingungen gewährleistet.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Halterungshardware der Serie ist mit allen Standard-Full-Size- und MD4-Serien-FRL-Baugruppen innerhalb ihrer jeweiligen Betriebstemperaturbereiche kompatibel.

Wichtig: Die zulässigen Temperaturwerte hängen von den verwendeten FRL-Einheiten (Full-Size oder MD4-Serie) ab. Überprüfen Sie stets die zulässige Temperatur des FRL-Geräts für die jeweilige Anwendung.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Große industrielle Pneumatiksysteme

• Die Filter/Regler der Full-Size-Serie sind für die Montage an 3/4-Zoll-Zulaufanschlüssen an großen pneumatischen Steuertafeln vorgesehen, die mehrere Stromkreiszweige versorgen und eine Durchflussmenge von bis zu 180 scfm mit einer vom Bediener zugänglichen Druckregelung an der Tafel ermöglichen.
• Die MD4-Serie integrierter Filter/Regler (bis zu 230 scfm) zur Montage in pneumatischen Hochleistungs-Versorgungspanels für Pressenlinien und Stanzpressen, wo sowohl ein hoher Durchflussbedarf als auch eine vom Panel aus zugängliche Einstellung erforderlich sind.
• Vollformat- oder MD4-Regler, die in zentralen Luftaufbereitungsanlagen für die Versorgung mehrerer Maschinen eingebaut sind, wobei jeder Maschinenstromkreis an einer eigenen, in der Anlage eingebauten FRL-Einheit geregelt wird, die von der Vorderseite der Anlage aus zugänglich ist.

Karosserie- und Lackierarbeiten

• Vollformat-Filter-/Reglerpanel, montiert an den Schweißpistolen-Zufuhrgehäusen für pneumatische Widerstandsschweißvorgänge mit hoher Taktfrequenz, die bis zu 180 scfm an 1/2-Zoll-Zufuhranschlüssen erfordern.
• MD4-Serie: Integrierte Filter/Regler für die Panelmontage an pneumatischen Gehäusen von Lackieranlagen zur Versorgung von Spritzkabinenantrieben und luftunterstützten Applikationsgeräten mit hohem Luftbedarf.
• Einbaufertige FRL-Einheiten in voller Größe in pneumatischen Schaltschränken von Karosseriewerkstätten, bei denen der Bediener von der Vorderseite des Schaltschranks aus auf die Druckeinstellung zugreifen kann, ohne die internen pneumatischen Anschlüsse freizulegen.

Stahl- und Metallverarbeitung

• Full-Size Series Einbaufilter/Regler für die Druckluftversorgung von pneumatischen Aktuatoren an Stahlspulen-Förderanlagen mit 3/4-Zoll-Anschluss für hohe Durchflussmengen.
• Die MD4-Serie (230 scfm) ist für die Montage an Hauptverteilern in Produktionsanlagen mit hoher Schwerlast ausgelegt und versorgt nachgelagerte Verteilsysteme mit sauberer, geregelter Luft.
• In Bearbeitungszentren sind FRL-Einheiten in voller Größe in die Werkzeugmaschinen-Versorgungspanels integriert, die mehrere pneumatische Spann- und Indexierkreisläufe gleichzeitig versorgen.

Verpackung und Materialhandhabung

• Die Filter-/Regler-Einheiten der Full-Size-Serie sind in den Versorgungsschränken von Hochgeschwindigkeits-Verpackungslinien für 1/2-Zoll-Kreisläufe montiert, die mehrere Abfüll-, Versiegelungs- und Etikettieraktoren versorgen.
• Die MD4-Serie wird an stark nachgefragten Druckluftversorgungsstellen in großen Verteilzentren montiert, wo mehrere pneumatische Förderbandkreisläufe von einer einzigen, in der Schalttafel montierten FRL-Baugruppe versorgt werden.
• In Palettieranlagen sind pneumatische Regler in voller Größe für die Betätigung großer pneumatischer Zylinder an Palettenhandhabungsstationen integriert.

Bestellung und Konfiguration der Modellnummer

Das Halterungsset für die Serien Full-Size und MD4 ist in drei Ausführungen erhältlich. Wählen Sie das komplette Set 879K77 für Neuinstallationen in Schalttafeln oder bestellen Sie Halterung (878K77) und Einbaumutter (880K77) einzeln für den Austausch im Servicefall.

Bestellnummer 879K77 für neue Einbauinstallationen von Full-Size- oder MD4-Serien-FRL-Einheiten.

Die Halterung 878K77 ist nur dann zu bestellen, wenn die Verkleidungsmutter intakt ist.

Die Blechmutter 880K77 ist nur dann zu bestellen, wenn die Halterung beibehalten wird.

Vor der Montage muss das Loch in der Platte auf einen Durchmesser von genau 1,56 Zoll (40 mm) gebohrt werden.

Für Geräte der MD3-Serie (anderes modulares Design) verwenden Sie anstelle der Serie das Panelmontage-Kit R-A127-11 mit einem 2,06-Zoll (52 mm) großen Panelloch.

Ein Kit der Serie One dient zur Montage einer FRL-Einheit. Für die Montage von Schalttafeln bestellen Sie bitte ein Kit pro Einheit.

Zubehör

Optionen für komplette Serien-Halterungssätze

Bestellen Sie das komplette Set oder einzelne Komponenten für Neuinstallation oder Service.

Modulare Montageverbinder für FRL in voller Größe

Für die Verbindung der modularen FRL-Einheiten der Full-Size-Serie wird ein Steckverbindersatz benötigt.

Verwandte Produkte & Zubehör

• Full-Size-Serie FRL-Produkte – ROSS Full-Size-Serie: Filter, Regler, Öler und integrierte Filter/Regler für 3/8-, 1/2- und 3/4-Zoll-Anschlüsse, Durchfluss bis zu 180 scfm. https://www.rosscontrols.com/en/categories/59-frl-accessories
• Montagesatz für die mittlere Baugröße der Serie 167 – Montagesatz für FRL-Geräte der mittleren Baugröße mit gleichem Lochabstand von 1,56 Zoll. https://www.rosscontrols.com/en/series/167-mid-size
• Verbindungsset der Serie 169 für mittelgroße und große Einheiten – Verbindungsset (892K77) zum Verbinden modularer FRL-Einheiten der Serien Mid-Size und Full-Size. https://www.rosscontrols.com/en/series/169-mid-size-full-size
• Anschlussblöcke der Serie 172 (mittelgroß und groß) – Innengewinde-Anschlussblöcke für Zuleitungs- und Nachlaufrohrverbindungen an FRL-Baugruppen in voller Größe. https://www.rosscontrols.com/en/series/172-mid-size-full-size

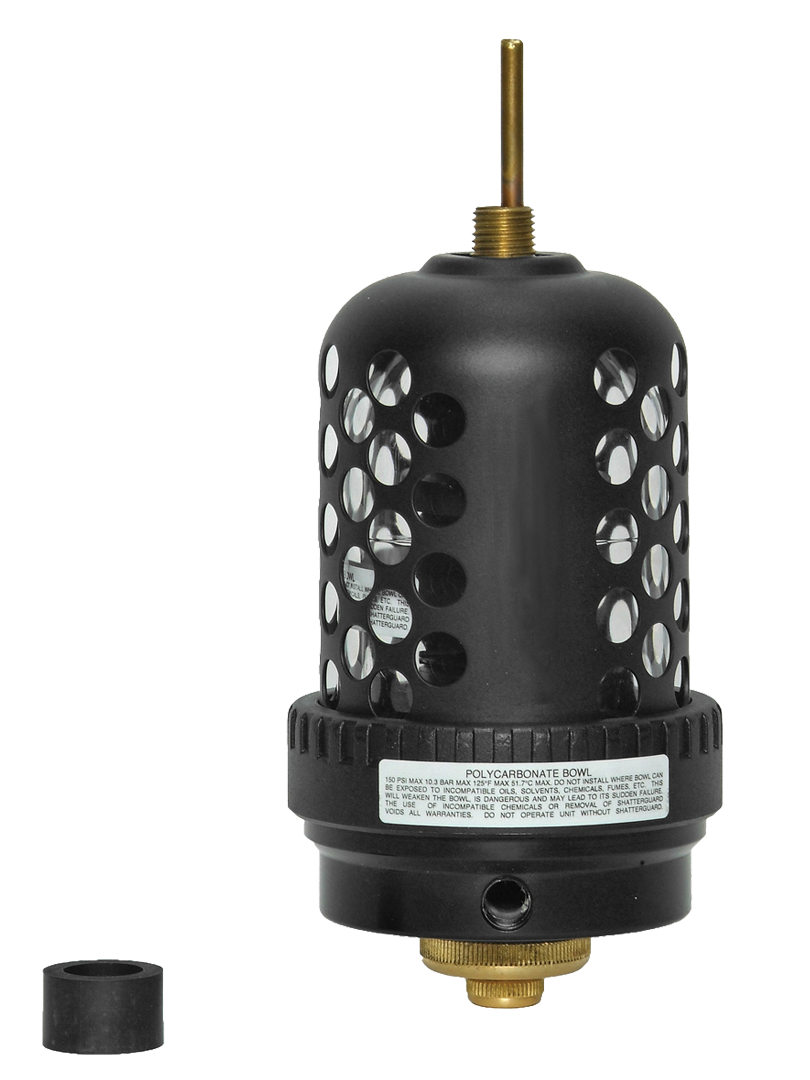

• Zubehör für die Serien 163 (Full-Size, High-Capacity, MD3/MD4) – Externe automatische Ablaufgarnituren für FRL-Filterbehälter der Serien Full-Size, High-Capacity, MD3 und MD4. https://www.rosscontrols.com/en/series/163-full-size-high-capacity-md3-md4

Häufig gestellte Fragen (FAQ)

F: Was ist im 879K77 Full-Size-Halterungssatz enthalten?

A: Das Kit 879K77 enthält eine Halterung 878K77 und eine Befestigungsmutter 880K77. Es enthält alle benötigten Teile für die Montage eines FRL-Reglers der Full-Size- oder MD4-Serie bzw. eines integrierten Filter-/Reglers auf einer Schalttafel.

F: Hat die Öffnung in der Frontplatte die gleiche Größe wie bei der Halterung für mittlere Größen?

A: Ja. Sowohl die Serie (Full-Size/MD4) als auch die Serie 167 (Mid-Size) benötigen eine Öffnung mit 40 mm (1,56 Zoll) Durchmesser in der Frontplatte. Diese bewusste Standardisierung ermöglicht die Verwendung desselben Lochlayouts für Mid-Size-, Full-Size- und MD4-FRL-Installationen.

F: Ist die Serie mit den modularen FRL-Einheiten der MD4-Serie kompatibel?

A: Ja. Das Halterungsset der Serie ist sowohl für FRL-Geräte der Full-Size-Serie als auch der MD4-Serie geeignet. Beide Serien gehören zum größeren FRL-Bereich und verfügen über 3/8-, 1/2- und 3/4-Zoll-Anschlüsse.

F: Welchen Durchfluss kann ich mit einem FRL in voller Größe und mit Frontpanelmontage erzielen?

A: Die integrierten Filter/Regler der Full-Size-Serie, die mit der entsprechenden Halterung montiert werden, unterstützen einen Durchfluss von bis zu 180 scfm. Die Geräte der MD4-Serie erreichen bis zu 230 scfm und sind damit die durchflussstärksten, panelmontierbaren FRL-Optionen im ROSS-Produktsortiment.

F: Können FRL-Geräte in voller Größe mit Metallschüsseln die Serienhalterung verwenden?

A: Ja. Sowohl Metall- als auch Polycarbonat-Schalen bei Full-Size-Einheiten verwenden das gleiche 879K77-Halterungsset, da die Halterung am Reglergehäuse befestigt wird, welches unabhängig vom Schalentyp identisch ist.

F: Gibt es eine Version für Geräte der MD3-Serie?

A: Nein. Für Geräte der MD3-Serie wird das Panelmontage-Kit R-A127-11 mit einer größeren Panelöffnung von 52 mm (2,06 Zoll) benötigt. Die Serie (879K77) ist nur für Geräte der Serien Full-Size und MD4 geeignet.

F: Kann die Serie auch für Außeninstallationen verwendet werden?

A: Die Halterung ist aus Metall und mit industriellen Außengehäusen kompatibel. Bei Außenanwendungen muss der Temperaturbereich des FRL-Geräts den Umgebungsbedingungen entsprechen: 40 bis 125 °F für Polycarbonat-Behälter, 40 bis 175 °F für Metallbehälter.

F: Gibt es eine Druckfestigkeitsangabe für die Halterung selbst?

A: Die Serienhalterung ist ein Montagezubehör und hat keine eigene Druckfestigkeit. Die Druckfestigkeit der gesamten FRL-Anlage wird durch die FRL-Einheit der Full-Size- oder MD4-Serie bestimmt: Polycarbonat-Behälter sind bis 150 psig (10 bar) ausgelegt; Metallbehälter bis 200 psig (14 bar).

F: Können Halterung und Paneelmutter separat bestellt werden, wenn ein Teil beschädigt ist?

A: Ja. Bestellen Sie 878K77 für den Austausch der Halterung oder 880K77 für den Austausch der Verkleidungsmutter, ohne das komplette Set 879K77 kaufen zu müssen.

F: Ist diese Halterung für Edelstahlplatten geeignet?

A: Ja. Die Halterung und die Plattenmutter sind für die Verwendung mit gängigen Industrieplattenmaterialien wie Kohlenstoffstahl, Edelstahl und Aluminium ausgelegt. Bitte prüfen Sie die Kompatibilität der Plattenstärke anhand der Maßzeichnungen im ROSS FRL-Katalog.

F: Wie viele Halterungssätze benötige ich für eine modulare Full-Size FRL-Baugruppe?

A: Pro FRL-Einheit, die in eine Schalttafel eingebaut wird, ist ein Halterungssatz (879K77) erforderlich, unabhängig davon, wie viele Module in der Baugruppe verbunden sind. In den meisten Schalttafel-Konfigurationen wird nur der Regler oder die integrierte Filter-/Reglereinheit in die Schalttafel eingebaut; Filter- und Schmiermodule werden hinter der Schalttafel montiert.

F: Wo erhalte ich die vollständige technische Dokumentation für die Serie?

A: Maßzeichnungen und Montageanleitungen finden Sie im ROSS FRL-Katalog (Formular A10120), erhältlich unter rosscontrols.com. Technischen Support erhalten Sie direkt von ROSS Controls unter (800) 438-7677.

Installations- und Wartungsrichtlinien

• Bohren Sie ein sauberes Loch mit 40 mm Durchmesser (1,56 Zoll) in die Montageplatte. Entgraten Sie alle Kanten, um einen ebenen Kontakt der Halterung zu gewährleisten.
• Bringen Sie die Halterung 878K77 gemäß den Installationsanweisungen im Katalog am Gehäuse des Full-Size- oder MD4-FRL-Geräts an.
• Führen Sie die mit einer Halterung versehene FRL-Einheit von hinten durch die Öffnung in der Platte, bis die Schulter der Halterung die Plattenoberfläche berührt.
• Die 880K77-Panelmutter von der Vorderseite des Panels aus von Hand auf die Halterung schrauben, bis sie fest sitzt.
• Ziehen Sie die Überwurfmutter mit einem Schraubenschlüssel fest, um die FRL-Einheit fest an der Verkleidung zu befestigen. Stellen Sie sicher, dass sich die Einheit in der Öffnung der Verkleidung nicht drehen kann.
• Schließen Sie die Zuleitung und die nachgelagerten Rohrleitungen von der Rückseite der Abdeckung an die FRL-Anschlüsse an. Verwenden Sie geeignetes Gewindedichtmittel für die NPT-Gewinde.
• Vor der Inbetriebnahme muss das System unter Druck gesetzt und alle Verbindungen auf Undichtigkeiten überprüft werden.
• Stellen Sie den Reglerausgangsdruck am Einstellknopf an der Vorderseite auf den gewünschten Sollwert ein.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA, Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Den vollständigen Zubehörkatalog für Full-Size und MD4 FRL, Maßzeichnungen und Installationsanweisungen finden Sie unter rosscontrols.com oder kontaktieren Sie ROSS unter (800) 438-7677.

Katalog herunterladen: https://www.rosscontrols.com/en/series/162-full-size
