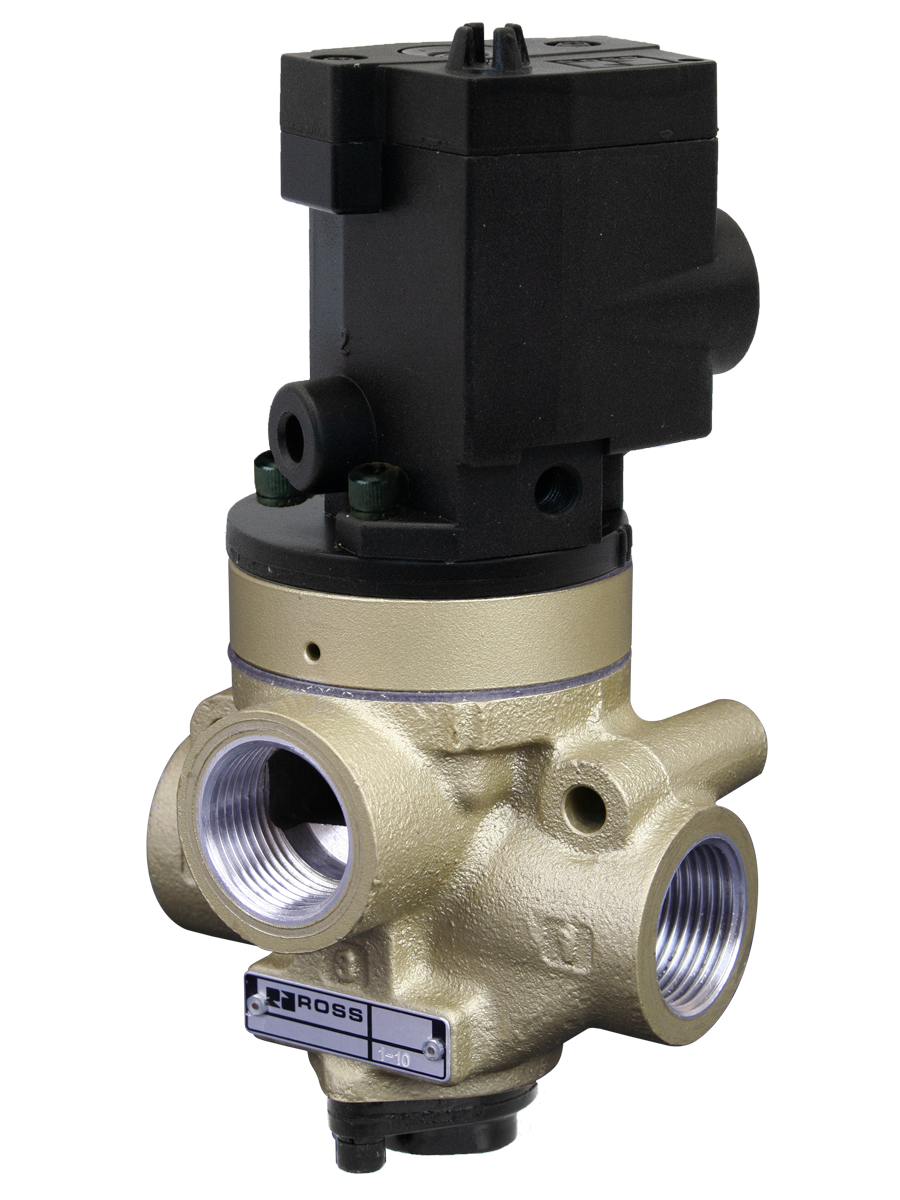

Standardtemperaturen mit Air Logic [27 Classic Baureihe] 2/2-, 3/2- und 4/2-Funktionen, Anschlussgrößen von G1/4 bis G1-1/2

Das tatsächliche Produkt kann vom obigen Bild abweichen. Die Produktangaben sollten vor dem Kauf überprüft werden.
Installationsanleitung Betriebsanleitung Produktkatalog





  • Zeitgesteuerte Aktivierung und/oder Deaktivierung
  • Momentane Steuerung der Aktivierung und/oder Deaktivierung von einer Druckquelle
  • Vervielfacht die Betätigungskraft für den Einsatz bei niedrigen Signaldrücken
  • Sitzventilkonstruktion für hohe Schmutztoleranz
  • Intern oder extern; kann problemlos vor Ort für den Einsatz mit externer Vorsteuerung umgerüstet werden
Series Overview

Wird geladen...

Wird geladen...

ROSS Controls Serie 233 - Standard-Temperatur-Wegeventile mit LOGICAIR Air Logic Adaptern [Classic Serie 27]

Produktübersicht

Die ROSS Controls Standard-Temperatur-Wegeventile mit LOGICAIR-Luftlogikadaptern sind eine Familie von Inline-Sitzventilen der bewährten Serie 27. Sie zeichnen sich durch die Integration der pneumatischen LOGICAIR-Logikadapter aus, die fortschrittliche Sequenzierungs-, Zeitsteuerungs- und Kraftverstärkungsfunktionen direkt in das Ventilgehäuse integrieren – ganz ohne externe elektrische Komponenten. Die Ventile sind als 2/2-, 3/2- und 4/2-Wegeventile mit Anschlussgrößen von 1/4" bis 1-1/2" erhältlich und erreichen maximale Durchflusskapazitäten von 34 Cv (33.000 Nl/min). Sie arbeiten in einem Standardtemperaturbereich von 4 bis 80 °C (40 bis 175 °F) für Medien und bis zu 50 °C (120 °F) Umgebungstemperatur für Magnetventile.

Wegeventile in pneumatischen Kreisläufen steuern Richtung, Start und Stopp des Druckluftstroms. Die Kegelventilkonstruktion der Serie 27 verhindert Gleitbewegungen zwischen den internen Komponenten und sorgt so für nahezu leckagefreie Dichtheit durch formschlüssige Abdichtung, Selbstreinigung durch den hohen Luftstrom über den Ventilsitz sowie gleichbleibende Ansprechzeiten über die gesamte Lebensdauer des Ventils. Die Serie 233 erweitert diese Konstruktion durch LOGICAIR-Adapter, die Funktionen wie verzögerte Betätigung und Deaktivierung, impulsgesteuerte Rastbetätigung mit nur einer Druckquelle und Kraftverstärkung für den Einsatz mit niedrigen Steuerdrücken ermöglichen.

Es stehen sowohl elektromagnetisch gesteuerte als auch pneumatisch gesteuerte Betätigungsoptionen zur Verfügung. Die elektromagnetischen Varianten sind für Wechsel- und Gleichstromversorgung mit verschiedenen Spannungen erhältlich. Alle Modelle verfügen standardmäßig über bündig eingelassene, nicht verriegelnde manuelle Notbetätigungstasten aus Gummi. Die druckgesteuerten Varianten eignen sich ideal für eigensichere oder explosionsgeschützte Installationen, bei denen die Anzahl elektrischer Komponenten minimiert werden muss. Alle Varianten können intern oder extern mit Pilotspannung betrieben werden. Für den Wechsel zwischen den beiden Betriebsarten muss lediglich ein Rohrverschluss versetzt werden.

Für Konstruktionsingenieure, die pneumatische Komponenten in allgemeinen Industrie-, Verpackungs-, Automobil- oder Prozessanwendungen spezifizieren, bietet die Serie 233 eine kompakte Möglichkeit, pneumatische Logik direkt am Ventil zu implementieren, ohne zusätzliche Logikelemente, spezielle Zeitrelais oder zusätzliche Magnetstufen.

Wichtigste technische Merkmale

  • Pneumatische Logikadapter von LOGICAIR - Sechs verschiedene Adaptertypen werden direkt am Ventilkörper der Serie 27 montiert und ermöglichen zeitgesteuerte Ansteuerung/Deaktivierung, impulsgesteuerte Rastvorgänge, Verstärkung der Betätigungskraft und eingangsgesteuerte Zeitsteuerung ohne elektrische Komponenten.
  • Ventilkegelkonstruktion für hohe Schmutztoleranz – Senkrechte Ventilkegel-Flachdichtungen gewährleisten einen hohen Durchfluss bei gleichzeitig zuverlässigem Absperren. Der hohe Luftstrom über den Ventilsitz sorgt für Selbstreinigung und ermöglicht so einen zuverlässigen Betrieb in verunreinigten Umgebungen ohne den fortschreitenden Verschleiß von Schieberventilen.
  • Nahezu keine Leckage und zuverlässige Abdichtung – Die Geometrie der Kegeldichtung gewährleistet eine dichte Abdichtung über den gesamten Betriebsdruckbereich und eliminiert die Bypass-Verluste, die bei Schieberdichtungen mit Spiel auftreten.
  • Keine Gleitbewegung – Die internen Komponenten bewegen sich axial ohne Gleitkontakt, wodurch das durch Abrieb bedingte Leckagewachstum verhindert wird, das für Schieberventile bei längerer Betriebsdauer charakteristisch ist.
  • Gleichbleibende Reaktionszeit über die gesamte Lebensdauer des Ventils - Die differenzielle Kolbenbetätigung sorgt für stabile Schaltzeiten über Millionen von Zyklen hinweg und ermöglicht so eine genaue Vorhersage der Reaktionszeit anhand der veröffentlichten M- und F-Konstanten.
  • Interne oder externe Pilotversorgung - Vor Ort umrüstbar zwischen interner und externer Pilotversorgung durch Versetzen eines Rohrstopfens, ohne dass in den meisten Konfigurationen ein anderes Ventilgehäuse oder eine Änderung der Modellnummer erforderlich ist.
  • Inline-Montage nahe am Aktor - Die Inline-Gehäusekonstruktion ermöglicht die Installation direkt neben dem Aktor, wodurch das Volumen der Rohrleitung, die bei jedem Zyklus unter Druck gesetzt oder entleert werden muss, reduziert und die Gesamtreaktionszeit des Systems verbessert wird.
  • Manuelle Notbetätigung ohne Verriegelung – Ein bündig eingelassener Gummiknopf zur manuellen Notbetätigung ist bei allen Magnetventil-Pilotmodellen Standard für die Inbetriebnahme, Fehlersuche und Systemprüfung.
  • NPT- und G-Gewindeoptionen – Alle Anschlussgrößen werden sowohl in NPT- als auch in G-Gewindestandards (BSPP) angeboten, um den Systemanforderungen Nordamerikas und internationaler Standards gerecht zu werden.
  • TÜV SIL 2 Zertifizierung - Die Serie 27 ist TÜV Rheinland zertifiziert nach SIL 2 gemäß IEC 61508/61511 und PL c gemäß EN ISO 13849-1 in Einzelanwendungen sowie nach SIL 3 und PL e in redundanten Konfigurationen mit HFT größer oder gleich 1.

Technische Spezifikationen

Allgemeine Spezifikationen

Parameter Spezifikation
Ventilfunktionen 2/2 (NC und NO), 3/2 (NC und NO), 4/2
Konstruktion Puppe
Betätigung Magnetventilgesteuert; druckgesteuert (pneumatisch)
Portgrößen 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2"
Gewindearten NPT und G (BSPP)
Maximaler Durchfluss 34 Cv / 33.000 Nl/min
Betriebsdruck 15 bis 150 psig (1 bis 10 bar)
Strömungsmedien Gefilterte Druckluft; 5-Mikron-Filtration empfohlen
Montage Inline; beliebige Ausrichtung (vorzugsweise vertikal)
Ventilkörpermaterial Aluminiumguss
Poppet-Material Acetal und Edelstahl
Dichtungsmaterial Buna-N
Manuelle Überschreibung Nicht verriegelnder, bündig eingelassener Gummiknopf (nur bei Magnetventilmodellen)
Pilotentyp Intern oder extern; vor Ort umrüstbar

Temperaturangaben

Die Serie 233 arbeitet in einem standardmäßigen industriellen Temperaturbereich. Magnetventilgesteuerte Modelle weisen aufgrund der thermischen Grenzen der Magnetspule einen engeren Umgebungstemperaturbereich auf als druckgesteuerte Modelle.

Konfiguration Umgebungstemperatur Medientemperatur
Magnetventil-Pilotsteuerung 40 bis 120 °F (4 bis 50 °C) 40 bis 175 °F (4 bis 80 °C)
Druckgesteuert 40 bis 175 °F (4 bis 80 °C) 40 bis 175 °F (4 bis 80 °C)

Wichtig: Bei Medientemperaturen nahe der oberen Grenze von 175 °F muss sichergestellt werden, dass die Druckluftzufuhr ordnungsgemäß gefiltert und getrocknet ist, um eine durch Kondensation bedingte Beeinträchtigung der Buna-N-Dichtungen zu verhindern.

Elektrische Daten (Magnetventile)

Alle Magnetspulen sind für Dauerbetrieb ausgelegt. Gleichstrommodelle verbrauchen 14 Watt pro Magnetspule. Wechselstrommodelle verbrauchen 87 VA Einschaltstrom und 30 VA Dauerstrom (einfache Magnetspule) bzw. 190 VA Einschaltstrom und 40 VA Dauerstrom (doppelte Magnetspule). Kontrollleuchten sind bei Doppelmagnetventilen standardmäßig vorhanden.

Stromspannung Stromverbrauch
24 V Gleichstrom 14 Watt pro Magnetspule
110-120 V AC, 50/60 Hz (Einzelmagnetventil) 87 VA-Zulauf, 30 VA-Haltestelle
230-240 V AC, 60 Hz (Einzelmagnetventil) 87 VA-Zulauf, 30 VA-Haltestelle
110-120 V AC, 50/60 Hz (Doppelmagnetventil) 190 VA Einschaltstrom, 40 VA Haltestrom pro Magnetspule
230-240 V AC, 60 Hz (Doppelmagnetventil) 190 VA Einschaltstrom, 40 VA Haltestrom pro Magnetspule

Elektrische Anschlussmöglichkeiten

Verbindungstyp Spulencode
Festverdrahtet mit Leitungsrohr / Zuleitungen (Modelle mit Magnetventil) Standard
Druckgesteuert (kein elektrischer Anschluss) N / A

Durchflussleistungsdaten

Die angegebenen Durchflusskoeffizienten (Cv) beziehen sich auf repräsentative Konfigurationen mit 3/2-Wege-Magnetventil (normalerweise geschlossen) und Druckverstärker. Die Ansprechzeit berechnet sich wie folgt: Ansprechzeit (ms) = M + (F x V), wobei V das nachgelagerte Volumen in Kubikzoll ist, das auf 90 % des Versorgungsdrucks gefüllt oder auf 10 % des Versorgungsdrucks entleert werden soll.

Körpergröße Port 1,2 / Port 3 Cv 1-2 (Nl/min) Cv 2-3 (Nl/min) M (ms) F Befüllung/Abgas Gewicht lb (kg)
3/8 1/4" / 1/2" 1,9 (1.900) 3.3 (3.200) 10 0,90 / 0,80 3,5 (1,6)
3/8 3/8" / 1/2" 2,9 (2.800) 4.4 (4.300) 10 0,70 / 0,50 3,5 (1,6)
3/4 1/2" / 1" 6.2 (6.100) 9,4 (9.300) 11 0,43 / 0,27 4.3 (2.0)
3/4 3/4" / 1" 8.2 (8.100) 10 (9.800) 11 0,36 / 0,26 4.3 (2.0)
1-1/4 1" / 1-1/2" 21 (21.000) 27 (27.000) 28 0,17 / 0,14 9.0 (4.1)
1-1/4 1-1/4" / 1-1/2" 29 (29.000) 29 (29.000) 28 0,15 / 0,15 9.0 (4.1)
1-1/2 1-1/2" / 1-1/2" 30 (30.000) 30 (30.000) 28 0,15 / 0,15 9.0 (4.1)

Formel für die Ansprechzeit: Ansprechzeit (ms) = M + (F x V), wobei M die minimale Ansprechkonstante (ms), F der Füll- oder Entlüftungsfaktor (ms/in³) und V das nachgelagerte Volumen in Kubikzoll ist. Die Werte für M und F sind für jede Gehäusegröße und Funktion im Katalog der ROSS 27-Serie LOGICAIR veröffentlicht.

Zertifizierungen & Konformität

Zertifizierung/Standard Detail
SIL-Bewertung SIL 2 bei singulärer Anwendung (HFT = 0); SIL 3 bei redundanter Anwendung (HFT >= 1) gemäß IEC 61508 und IEC 61511.
Zertifizierungsstelle TÜV Rheinland, unabhängige Sicherheitszertifizierung gemäß IEC 61508 und IEC 61511.
Leistungsniveau EN ISO 13849-1: PL c in singulärer Anwendung mit anwendungsspezifischer Diagnose; PL e in redundanter Anwendung (HFT >= 1).
CE-Kennzeichnung CE-Konformitätserklärung für elektromagnetisch vorgesteuerte und druckgesteuerte Varianten, die die Anforderungen der geltenden EU-Maschinenrichtlinie erfüllen.
ATEX ATEX-Betriebsanweisungen sind verfügbar; Informationen zu explosionsgeschützten Magnetventil-Pilotoptionen für Anwendungen in explosionsgefährdeten Bereichen erhalten Sie bei ROSS Controls.

Typische Anwendungsbereiche und Branchen

Automatisierte Montage und allgemeine Industriemaschinen

  • Sequenzielle Zylinderbetätigung in Montageübergabelinien, bei denen zeitgesteuerte Sequenzadapter die Verzögerung zwischen aufeinanderfolgenden pneumatischen Aktuatorhüben ohne speicherprogrammierbare Steuerung (SPS) steuern.
  • Pick-and-Place- und Spannvorrichtungen, die eine Luftindex-Speicherfunktion (Rastfunktion) benötigen, um die Position nach einem kurzen Pilotsignal zu halten und so den Druckluftverbrauch bei längeren Haltezeiten zu reduzieren.
  • Förder- und Materialhandhabungssysteme, bei denen Inline-Tellerventile in der Nähe der Aktuatoren installiert sind, minimieren das Luftvolumen und verbessern die Zykluszeit.
  • Pneumatische Press- und Umformvorgänge, die eine kontrollierte Betätigungszeit und eine zuverlässige Förderung hoher Durchflussmengen zu Zylindern mit großem Durchmesser erfordern.

Verpackung und Druck

  • Kistenaufricht-, Kartonverschließ- und Palettiersysteme, bei denen die selbstreinigende Ventilkonstruktion die in Verpackungslinien üblichen partikelbelasteten Luftumgebungen toleriert.
  • Vakuum-Pick-and-Place-Bechersteuerung mit 3/2 normalerweise offenen oder normalerweise geschlossenen Konfigurationen und zeitgesteuerter Deaktivierung zur Aufrechterhaltung des Halts während des Transfers.
  • Bahnspannungs- und Registersteuerung an Druckmaschinen, wo gleichbleibende Ventilreaktionszeiten für die Registergenauigkeit entscheidend sind.
  • Blas- und Ausschussauswurffunktionen in Produktinspektionslinien, bei denen kurzzeitige Pilotsignale zuverlässig ein einzelnes, definiertes Betätigungsereignis auslösen müssen.

Autokarosserie- und Lackierwerkstätten

  • Aktuatorsteuerungen in Widerstandsschweißvorrichtungen und Spannpistolen von Karosseriewerkstätten, wo die Haltbarkeit der Ventilkegel und die Schmutztoleranz ungeplante Ausfallzeiten reduzieren.
  • Stopp- und Startzylindersteuerung für Lackieranlagen mit zeitgesteuerten Sequenzverzögerungen zur kontrollierten Teilepositionierung ohne elektrische Zeitrelais.
  • Ausrüstung zum Auftragen von Unterbodenbeschichtungen und -abdichtungen mit Druckverstärkeradaptern zur zuverlässigen Ventilumschaltung bei schwankendem Pilotdruck über lange Druckluftleitungen.

Metall-, Glas- und Prozessindustrie

  • Pneumatische Stellantriebssteuerung in Stahl- und Aluminiumverarbeitungslinien, bei denen die Medientemperaturen sich 175 °F nähern und die Umgebungstemperaturen in den Magnetventilzonen innerhalb der Magnetventilgrenze von 120 °F bleiben.
  • Pneumatische Steuerungen für Glasform- und Temperöfen mit druckgesteuerten Varianten in heißen Umgebungszonen bis zu 175 °F, wo keine Magnetspulen montiert werden können.
  • Betätigung von Absperrventilen für chemische Prozesse in Anlagen, die pneumatische Komponenten mit SIL-2-Klassifizierung in sicherheitsgerichteten Systemen gemäß IEC 61511 erfordern.
  • Pneumatische Steuerungen in Gießereien, bei denen ein hoher Partikelgehalt in der Druckluftversorgung eine selbstreinigende, hochgradig schmutztolerante Ventilkonstruktion erfordert.

Bestellung und Konfiguration der Modellnummer

Die ROSS 27-Serie mit LOGICAIR verwendet ein strukturiertes Modellnummernsystem, das Adaptertyp, Ventilfunktion, Betätigungsmethode, Anschlusskonfiguration und elektrische Spezifikationen kodiert. Das Präfix D kennzeichnet G-Gewinde (BSPP); Standardmodelle (ohne Präfix) verfügen über NPT-Gewinde.

Beispiel für die Struktur der Modellnummer: 27 - 7 - 3 - B - 200 - 9 - W

27er-Serie (27er-Serie Classic)

|

7 Betätigungscode (7 = Magnetventil-Pilot; 5 = Druckgesteuert)

|

3 Ventilfunktionscode (1 = 2/2 NC, 2 = 2/2 NO, 3 = 3/2 NC, 4 = 3/2 NO, 6 = 4/2)

|

Revisionsstufe B

|

200 Gehäuse-/Anschlussgrößencode (siehe Tabelle der Anschlussgrößencodes unten)

|

9 Adaptertypcode (siehe Adaptercodetabelle unten)

|

Spannungscode W (W = 24 VDC; Z = 110-120 VAC 50/60 Hz; Y = 230-240 VAC 60 Hz)

Anschlussgewinde: Standard = NPT (ohne Präfix); G (BSPP) = D-Präfix vor der Modellnummer hinzufügen

Beispiel NPT: 2773B2009W

Beispiel G: D2773B2009Z

Spannungskennwerte für Magnetventil-Pilotmodelle: W = 24 V DC; Z = 110–120 V AC, 50/60 Hz; Y = 230–240 V AC, 60 Hz. Für andere Spannungen wenden Sie sich bitte an ROSS Controls.

Adaptercodes: 9 = Druckverstärker (Magnetventil); 8 = Luftindex / Zeitgesteuerte Ein-/Ausschaltsequenz (Magnetventil); 4 = Zeitgesteuerte Einschaltsequenz; 5 = Zeitgesteuerte Ausschaltsequenz; 6 = Zeitgesteuerte Einschaltsequenz mit Verlängerungsadapter; 7 = Zeitgesteuerte Ausschaltsequenz mit Verlängerungsadapter. Bei druckgesteuerten Adaptern ändert sich der Betätigungscode zu 5, und die Adaptersuffixe folgen derselben Logik.

Bei G (BSPP) Gewinden fügen Sie das Präfix D vor der Modellnummer ein (z. B. D2773B2009W).

Bei der Bestellung von 4/2-Doppelmagnetventilen mit LOGICAIR-Adaptern geben Sie bitte die Spannungscodes beider Magnetventile an, wenn eine gemischte Betätigung verwendet wird, oder wenden Sie sich an ROSS, um Konfigurationshinweise zu erhalten.

Informationen zu explosionsgeschützten Magnetventil-Pilotoptionen für den Einsatz in explosionsgefährdeten Bereichen erhalten Sie direkt bei ROSS Controls.

Gehäuse- und Anschlussgrößencodes

Code Körpergröße Einlass-/Auslassanschluss Auslassöffnung
200 3/8" 1/4" 1/2"
300 3/8" 3/8" 1/2"
401 1/2" 1/2" 1/2"
400 3/4" 1/2" 1"
500 3/4" 3/4" 1"
601 1" 1" 1"
600 1-1/4" 1" 1-1/2"
700 1-1/4" 1-1/4" 1-1/2"
801 1-1/2" 1-1/2" 1-1/2"

Zusammenfassung des LOGICAIR-Adapterablaufs

Adaptertyp Anwendbare Funktionen Max CV Max Nl/min Maximale Verzögerung (2/2) Maximale Verzögerung (3/2, 4/2)
Druckverstärker 2/2, 3/2, 4/2 32 31.000 N / A N / A
Luftindex 3/2, 4/2 27 27.000 N / A N / A
Zeitgesteuerte Sequenz 2/2, 3/2, 4/2 34 33.000 30 Sekunden 3 Sekunden
Zeitgesteuerte Sequenz mit Erweiterung 2/2, 3/2, 4/2 34 33.000 60 Sekunden 60 Sekunden
Zeitgesteuerte Ein-/Ausschaltsequenz 2/2, 3/2, 4/2 32 31.000 30 Sekunden 3 Sekunden
Einlasskanal gesteuerte Zeitsteuerung 2/2, 3/2, 4/2 34 33.000 Einstellbar Einstellbar

Zubehör

Auspuffschalldämpfer

Aluminium-Auspuffschalldämpfer sind für alle Auslasskanalgrößen erhältlich. Ausgelegt für einen Druck von 290 psig (20 bar). Die Durchflusskapazität des Schalldämpfers muss mindestens der Abgaskapazität des angeschlossenen Ventils entsprechen, um einen Gegendruck zu vermeiden, der die Ventilsteuerung beeinträchtigen könnte.

Portgröße Gewindeart Cv (Nl/min) Modell (NPT) Modell (G)
1/2" Männlich 6,8 (6.700) 5500A4003 D5500A4003
1" Männlich 18 (18.000) 5500A6003 D5500A6003
1-1/2" Weiblich 39 (38.000) 5500A8001 D5500A8001

Warnung: Die Durchflusskapazität der Abgasschalldämpfer muss mindestens der Abgaskapazität der angeschlossenen Ventile entsprechen. Verschmutzte oder verstopfte Schalldämpfer erhöhen den Abgasgegendruck und können zu unvollständigen oder unregelmäßigen Ventilschaltvorgängen führen.

Sechskantnippel für Schalldämpferanschlüsse mit Innengewinde

Sechskantnippel aus Stahl (Außengewinde) zum Anschluss von Auspuffschalldämpfern mit Innengewinde an Ventilauslassanschlüsse.

Passende Größe Gewindeart Modell (NPT) Modell (BSPT)
1-1/2" Männlich-Männlich 488J27 122J39

Manuelle Überbrückungssätze

Ersatz- und Upgrade-Kits für manuelle Übersteuerung von Magnetventilen der Serie 27.

Typ Kit-Nummer
Spülknopf, nicht verriegelbar 790K87
Spülknopf, verriegelbar 792K87
Verlängerter Knopf, nicht verriegelbar 791K87
Verlängerter Knopf mit Handballenschutz, nicht verriegelbar 984H87

Blinkerleuchten-Sets

Kontrollleuchtensätze für Modelle der Serie 27 mit einem Magnetventil (Standard bei Modellen mit zwei Magnetventilen). Zeigt optisch an, ob das Magnetventil bestromt ist.

Stromspannung Kit-Nummer
24 V Gleichstrom 862K87-W
110–120 V Wechselstrom, 50–60 Hz 862K87-Z
230 V Wechselstrom, 50–60 Hz 862K87-Y

Verwandte Produkte & Zubehör

Häufig gestellte Fragen (FAQ)

F: Was unterscheidet die Ventile der Serie 233 von den Standardventilen der Serien 230 und 27?

A: Die Serie 233 umfasst pneumatische Logikadapter von LOGICAIR, die direkt am Ventilkörper der Serie 27 montiert sind. Diese Adapter ermöglichen zeitgesteuerte Sequenzverzögerungen, eine Speicherfunktion mit Luftindexrastung, Druckverstärkung bei niedrigen Steuerdrücken und eine vollständig pneumatisch gesteuerte Einlassanschlusssteuerung. Die Serie 230 basiert auf der gleichen Plattform wie die Serie 27, jedoch ohne LOGICAIR-Adapter, und ist mit größeren Anschlussgrößen bis zu 2-1/2 Zoll erhältlich.

F: Welche LOGICAIR-Adaptertypen sind für die Serie 233 verfügbar?

A: Es stehen sechs Adaptertypen zur Verfügung: Druckverstärker (erhöht die Kolbenbetätigungskraft bei niedrigen Pilotdrücken), Luftindex (impulsgesteuerte Rastfunktion von einer einzigen Signalquelle), Zeitsequenz (einstellbare Verzögerung beim Betätigen oder Deaktivieren, bis zu 30 Sekunden für 2/2 und 3 Sekunden für 3/2 und 4/2), Zeitsequenzverlängerung (verlängert die Verzögerung auf bis zu 60 Sekunden und fügt eine Schnappfunktion hinzu), Zeitgesteuerte Ein-/Ausschaltsequenz (unabhängig einstellbare Verzögerungen sowohl beim Betätigen als auch beim Deaktivieren) und Einlassanschlussgesteuerte zeitgesteuerte Einschaltsequenz (der Adapter reagiert auf den Einlassanschlussdruck anstelle eines separaten Pilotsignals).

F: Was ist die maximale Durchflusskapazität der Serie 233?

A: Die maximale Durchflusskapazität beträgt 34 Cv (33.000 Nl/min) für Ventile mit Timed Sequence- und Timed Sequence Extension-Adaptern bei einer Gehäusegröße von 1-1/4" bis 1-1/2". Mit Pressure Booster- und Air Index-Adaptern werden bei den größten Anschlussgrößen Durchflusskapazitäten von bis zu 32 Cv (31.000 Nl/min) bzw. 27 Cv (27.000 Nl/min) erreicht.

F: Welcher Betriebsdruckbereich ist zulässig?

A: Der Standardbetriebsdruck liegt bei 15 bis 150 psig (1 bis 10 bar) für alle Anschlussgrößen von 1/4" bis 1-1/2" der Serie 233. Bei Verwendung eines Druckverstärkeradapters kann das Ventil auch mit einem Vorsteuerdruck von nur 15 psig (1 bar) zuverlässig betätigt werden.

F: Welche Temperaturwerte haben die Geräte?

A: Magnetventilgesteuerte Modelle arbeiten bei Umgebungstemperaturen von 4 bis 50 °C (40 bis 120 °F) und Medientemperaturen von 4 bis 80 °C (40 bis 175 °F). Druckgesteuerte Modelle erweitern den zulässigen Umgebungstemperaturbereich auf 4 bis 80 °C (40 bis 175 °F) bei gleicher Medientemperaturgrenze. Alle Ventile der Serie 233 verwenden Buna-N-Dichtungen.

F: Kann die Serie 233 in sicherheitskritischen (SIL-zertifizierten) Anwendungen eingesetzt werden?

A: Ja. Die Serie 27 ist TÜV Rheinland-zertifiziert nach SIL 2 gemäß IEC 61508/61511 und PL c gemäß EN ISO 13849-1 für Einzelanwendungen. In redundanter Konfiguration mit HFT ≥ 1 erreichen die Ventile SIL 3 und PL e. Das spezifische Sicherheitsdatenblatt für die gewählte Adapter- und Funktionskombination erhalten Sie von ROSS Controls.

F: Wie funktioniert der Air Index Adapter?

A: Der Air Index-Adapter wandelt das Ventil in ein impulsgesteuertes, mechanisch rastendes Ventil um. Das erste kurze Steuersignal betätigt das Ventil, das nach dem Wegfall des Signals in der betätigten Position verbleibt. Das nächste kurze Signal von derselben Quelle deaktiviert das Ventil, das dann in der deaktivierten Position verbleibt. Dieser Zyklus wiederholt sich mit jedem nachfolgenden kurzen Signal und ermöglicht so eine Speicherfunktion ohne elektrische Verriegelung oder Rastmagnete.

F: Kann das Ventil zwischen interner und externer Pilotversorgung umgerüstet werden?

A: Ja. Die Pilotversorgung kann vor Ort zwischen intern und extern umgestellt werden, indem der Rohrverschluss zwischen dem externen Pilotanschluss und dem internen Pilotkanal versetzt wird. Bei Verwendung einer externen Pilotversorgung muss der Pilotdruck mindestens so hoch wie der Eingangsdruck sein.

F: Ist eine Schmierung der Druckluftleitung erforderlich?

A: Das Basisventil der Serie 27 benötigt keine Schmierung über die Druckluftleitung. Der Zeitschaltuhr-Verlängerungsadapter hingegen erfordert nach dem Einbau eine Schmierung über die Druckluftleitung. Verwenden Sie bei Bedarf ein Schmiermittel auf Mineralölbasis mit einem Anilinpunkt zwischen 82 °C und 104 °C, einer Viskosität von ISO 32 oder niedriger und einer Dosierung von etwa einem Tropfen pro Minute. Vermeiden Sie Schmiermittel mit Phosphatzusätzen.

F: Welche Gewindearten sind verfügbar?

A: Alle Anschlussgrößen sind sowohl mit NPT- als auch mit G-Gewinde (BSPP) erhältlich. Standardmäßig sind die Modelle mit NPT-Gewinde ausgestattet. Um Modelle mit G-Gewinde (BSPP) zu bestellen, fügen Sie der Modellnummer das Präfix „D“ hinzu (z. B. D2773B2009W statt 2773B2009W).

F: Sind 3D-CAD-Modelle verfügbar?

A: CAD-Modelle für Varianten der Serie 233 stehen auf der Website von ROSS Controls zum Download bereit. Kontaktieren Sie ROSS Controls unter rosscontrols.com oder telefonisch unter +1 (800) 438-7677, um Zugriff zu erhalten.

F: Wie berechne ich die Ansprechzeit eines Ventils?

A: Ansprechzeit (ms) = M + (F x V), wobei M die minimale Ansprechkonstante in Millisekunden, F der Füll- bzw. Entlüftungsfaktor in ms pro Kubikzoll und V das nachgelagerte Volumen in Kubikzoll ist, das auf 90 % des Versorgungsdrucks gefüllt oder auf 10 % des Versorgungsdrucks entlüftet werden soll. Die Werte für M und F für jede Gehäusegröße und Funktion sind im Produktkatalog der ROSS 27-Serie LOGICAIR veröffentlicht.

Installations- und Wartungsrichtlinien

  • Die Montage ist in beliebiger Ausrichtung möglich; für optimale Leistung und Kondensatableitung wird eine vertikale Montage bevorzugt.
  • Um die Lebensdauer von Ventil und Adapter zu maximieren und zu verhindern, dass Verunreinigungen die Abdichtung des Ventilkegels oder die Nadelventile des LOGICAIR-Adapters beeinträchtigen, sollte gefilterte Druckluft mit einer Filterfeinheit von 5 Mikron zugeführt werden.
  • Die Zuleitungen und Abluftöffnungen dürfen nicht eingeschränkt werden; Einschränkungen reduzieren den Druck unter den minimalen Betriebsdruck von 15 psig und verursachen unregelmäßige oder unvollständige Schaltvorgänge.
  • Bei Konfigurationen mit externer Pilotversorgung muss der Pilotdruck gleich oder größer als der Eingangsdruck sein.
  • Bei Verwendung des Zeitsequenz-Verlängerungsadapters ist eine Schmierung der Druckluftleitung erforderlich. Verwenden Sie ein Schmiermittel auf Mineralölbasis mit einem Anilinpunkt zwischen 82 °C und 104 °C, einer Viskosität von ISO 32 oder niedriger, etwa einen Tropfen pro Minute. Verwenden Sie keine Schmiermittel mit Phosphatzusätzen, da diese die Buna-N-Dichtungen angreifen.
  • Stellen Sie die zeitgesteuerten Verzögerungsintervalle von LOGICAIR vor der Inbetriebnahme über das stufenlos verstellbare Kegelnadelventil am Adapter ein. Überprüfen Sie das Verzögerungsintervall unter den tatsächlichen Betriebsdruck- und Lastbedingungen.
  • Stellen Sie sicher, dass die Abgasschalldämpfer einen Durchfluss aufweisen, der mindestens dem Abgasdurchsatz der Ventile entspricht. Verschmutzte Schalldämpfer erhöhen den Abgasgegendruck und können zu unvollständigen Ventilschaltvorgängen führen.
  • Bei der Umstellung von interner auf externe Pilotversorgung vor Ort muss der Rohrverschluss zwischen dem externen Pilotanschluss und dem internen Pilotkanal versetzt werden. Nach der Umstellung ist sicherzustellen, dass der Pilotdruck die Mindestbetriebsanforderungen erfüllt.
  • Bei der Installation druckgesteuerter Varianten in Umgebungstemperaturen über 49 °C (120 °F) ist sicherzustellen, dass alle Magnetventilkomponenten außerhalb des Hochtemperaturbereichs montiert sind. Die Gehäuse druckgesteuerter Ventile sind für Umgebungstemperaturen bis 79 °C (175 °F) ausgelegt.
  • Installieren Sie das Ventil so, dass die Anschlussöffnungen für Inspektion und Wartung zugänglich sind. Bei Betrieb mit verunreinigter Druckluft kann eine regelmäßige Reinigung der konischen Nadel und der Düse der LOGICAIR-Adapter erforderlich sein.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 oder (888) TEK-ROSS für technischen Support oder besuchen Sie rosscontrols.com für Produktkonfiguration, Dokumentations-Downloads und Händlersuche.

Vollständige technische Daten, Maßzeichnungen, Spezifikationen für den LOGICAIR-Adapter und Zugang zum Ventilkonfigurator finden Sie im Produktkatalog ROSS 27 Series Inline Poppet Valves with LOGICAIR Adapters, der unter rosscontrols.com zum Download bereitsteht.
