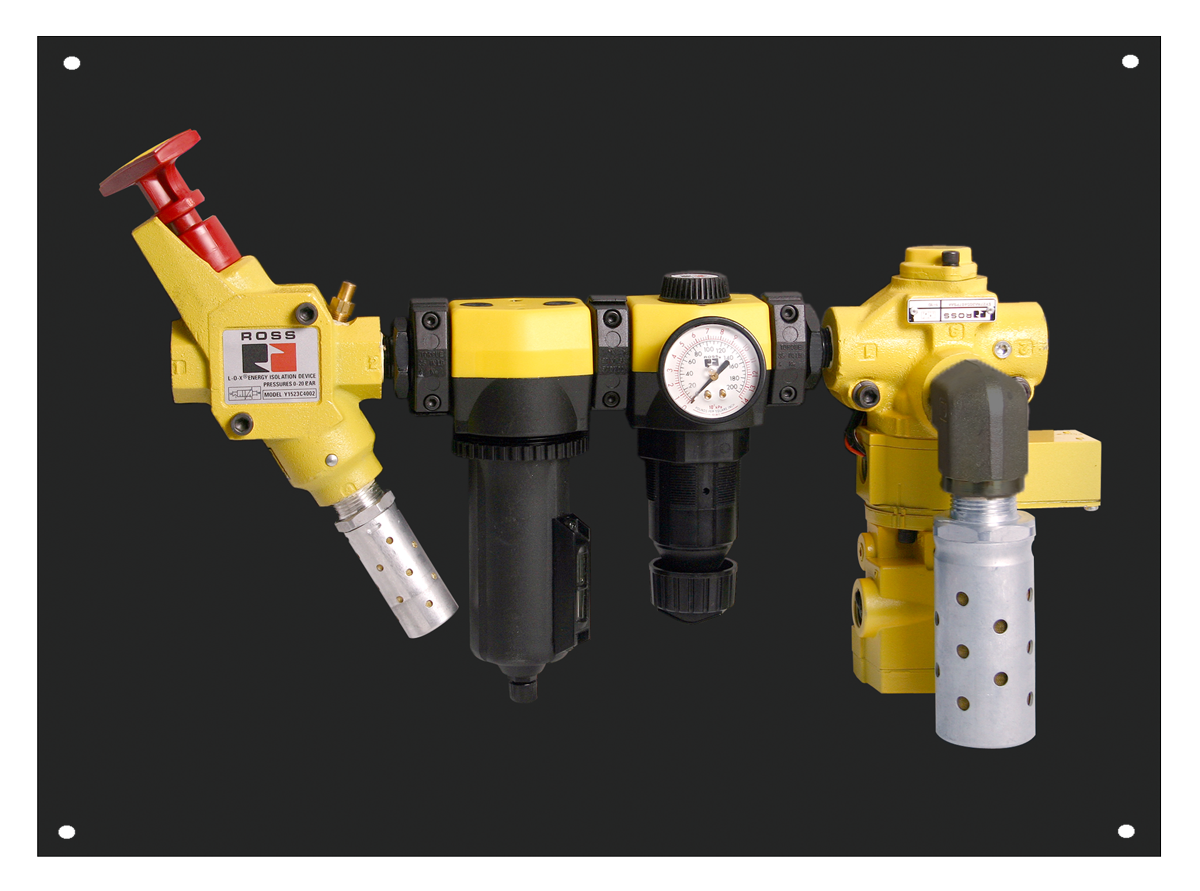

Baugruppe mit SV27 Ventil für sichere Entlüftung Sicherheitskategorie 2, PL c, extern überwacht

Produktübersicht

Die ROSS Controls ist eine vorkonfigurierte sichere Lufteintrittsbaugruppe, die auf dem sicheren Abluftventil der Serie SV27 basiert und für extern überwachte Anwendungen der Sicherheitskategorie 2, Leistungsstufe c (PL c), SIL 2 gemäß ISO 13849-1:2015 ausgelegt ist. Das Ventil SV27 unterscheidet sich von anderen einkanaligen sicheren Abluftventilen durch einen direkt betätigten, sicherheitsgeprüften, zwangsgeführten DPST-Statusschalter (Doppelpoliger Ein-Umschalter), der dem externen Sicherheitssteuerungssystem eine zuverlässige elektrische Rückmeldung über den physikalischen Zustand des Ventils liefert.

Im Gegensatz zu Drucksensoren, die den Ventilzustand aus dem nachgelagerten Druck ableiten, erfasst der SV27 DPST-Schalter direkt die interne Position des Ventilkegels. Dank dieser kraftgeführten, zwangsöffnenden Konstruktion werden die Schaltkontakte durch den Ventilmechanismus physisch geöffnet – sie können nicht geschlossen bleiben, sobald sich der Ventilkegel in seiner sicheren (stromlosen) Position befindet. Diese direkte mechanische Verbindung gewährleistet eine höhere Zuverlässigkeit bei der Überprüfung des Ventilzustands im Vergleich zu indirekten Druckmessmethoden.

Die Montagekomponenten umfassen das klassische oder modulare LOX-Sperrventil zur OSHA- und ANSI-konformen Energieisolierung, den Filter/Regler/Öler der MD-Serie mit Metallbehältern zur Luftaufbereitung, das Ventil SV27 mit integriertem Schalldämpfer sowie eine Montageplatte. Alle Komponenten sind werkseitig konfiguriert, verrohrt und geprüft. Explosionsgeschützte Varianten mit Magnetventilsteuerung und kundenspezifische Ausführungen sind auf Anfrage erhältlich. Daten der SISTEMA-Bibliothek finden Sie unter rosscontrols.com.

Für Sicherheitsingenieure, Maschinenbauer und OEM-Entwickler, die pneumatische Sicherheitssysteme der Kategorie 2 spezifizieren, bietet diese Serie einen vom TÜV Rheinland of North America zertifizierten Weg zu PL c mit der verbesserten Rückkopplungsintegrität eines direkt betätigten, kraftgeführten DPST-Schalters. Anschlussgrößen von 1/2 bis 1 Zoll NPT oder G-Gewinde sind mit klassischen oder modularen Absperrventilkonfigurationen erhältlich.

Wichtigste technische Merkmale

• SV27 Kraftgesteuerter DPST-Statusschalter – Dieser direkt betätigte, sicherheitsgeprüfte, kraftgesteuerte DPST-Schalter mit Sollbruchstelle erfasst die interne Position und den Zustand des Ventils. Die Kontakte werden durch den Ventilmechanismus mechanisch geöffnet – sie können nicht geschlossen bleiben, wenn sich der Ventilkegel in der sicheren, stromlosen Position befindet. Dies bietet eine höhere Zuverlässigkeit der Rückmeldung als druckbasierte Erfassungsmethoden.
• Sicherheitskategorie 2, PL c, SIL 2 - Die Ventile der Serie SV27 sind gemäß TÜV Rheinland of North America nach Kategorie 2, PL c, SIL 2 zertifiziert, wenn der DPST-Schalter in jedem Maschinenzyklus von einem geeigneten externen Sicherheitscontroller überwacht wird.
• Ventilkegelkonstruktion für nahezu leckagefreie Funktion – Die Ventilkegelkonstruktion des SV27 bietet im Vergleich zu Schieberventilen eine nahezu leckagefreie Funktion und eine überlegene Schmutztoleranz. Dadurch wird eine gleichbleibend sichere Abgasfunktion über Millionen von Zyklen in industriellen Umgebungen gewährleistet.
• Klassisches oder modulares LOX-Absperrventil (Serie 15) – Energieisolierung gemäß OSHA 1910.147 und ANSI/ASSE Z244.1. Großer Druck-/Zuggriff, nur in der AUS-Position arretierbar, großer Auslassanschluss, integrierter Sensoranschluss mit Popup-Anzeige und Fluorkohlenstoff-Gleitringdichtungen für zuverlässigen Betrieb auch nach längerem Stillstand.
• Luftaufbereitung der MD-Serie mit Metallbehältern – MD4-Serie: Filter und Regler mit Metallbehältern (klassische LOX-Systeme) oder MD3-Serie: integrierter Filter/Regler mit Polycarbonatbehälter (modulare LOX-Systeme). 5-µm-Filterelement, automatischer Ablauf, selbstentlastender Regler und analoges Manometer sind im Lieferumfang enthalten.
• Montageplatte inklusive – Bei den Baugruppen der Serie ist eine Montageplatte für die Montage an Schalttafeln oder Maschinenrahmen im Lieferumfang enthalten, um eine einheitliche und sichere Montagefläche zu gewährleisten.
• Werkseitig montiert und getestet – Die komplette Baugruppe wird im ROSS-Werk vor dem Versand konfiguriert, verrohrt, auf Dichtheit geprüft und auf ihre Funktion hin überprüft. Dadurch werden die Installationszeit minimiert und Montagefehler vor Ort vermieden.
• Kundenspezifische Ausführungen und explosionsgeschützte Optionen – Kundenspezifische Montagekonfigurationen und explosionsgeschützte Magnetventil-Pilotvarianten sind erhältlich. Wenden Sie sich für Anwendungen in explosionsgefährdeten Bereichen und Sonderkonfigurationen an ROSS Controls.
• Anschlussgrößen 1/2 bis 1 Zoll - Verfügbar in den Anschlussgrößen 1/2 und 3/4 Zoll NPT mit MD4 FRL bei Classic LOX und 1/2 Zoll NPT mit integriertem MD3 F/R bei Modular LOX, mit 1 Zoll Anschlussgröße bei der Hochleistungskonfiguration mit Classic LOX.
• SISTEMA-Bibliotheksunterstützung - SISTEMA-kompatible Sicherheitsdaten für das Ventil SV27 können unter rosscontrols.com heruntergeladen und direkt in Sicherheitsfunktionsberechnungen gemäß ISO 13849-1 importiert werden.

Technische Spezifikationen

Allgemeine Spezifikationen

Durchflussleistungsdaten

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Maschinenschutz – Anwendungen der Kategorie 2 mit direkter Zustandsrückmeldung

• Abkantpressen und hydraulische Pressen mit pneumatischen Spannsystemen, bei denen Kategorie 2, PL c erforderlich ist und der Sicherheitsingenieur einen kraftgesteuerten Schalter anstelle eines Drucksensors vorschreibt, um den sicheren Zustand des Auslassventils zu überprüfen, bevor der Werkzeugeintritt erlaubt wird.
• Bei robotischen Arbeitszellen und kollaborativen Roboteranlagen überwacht die Sicherheits-SPS in jedem Zyklus die Schaltkontakte des SV27 DPST und vergewissert sich, dass sich das Ventil physisch in die sichere Position bewegt hat, bevor der Zugang freigegeben wird.
• Metallbearbeitungsmaschinen (Stanz-, Scher- und Biegemaschinen), bei denen die direkte mechanische Bestätigung der Ventilposition eine höhere Zuverlässigkeit bietet als die Druckableitung, und die die Anforderungen der Kategorie 2 ohne komplexe Druckschwellenlogik erfüllen.
• Verpackungs- und Verarbeitungsmaschinen, bei denen das Sicherheitsrelais-System die SV27 DPST-Kontakte zur Zugangskontrollverriegelung überwacht und dabei gemäß der Risikobewertung eine Leistung der Kategorie 2 erreicht.
• Werkzeuge für die Automobilmontage, einschließlich pneumatischer Schraubzwingen, Spannvorrichtungen und Transfersysteme, die eine Abgasnorm der Kategorie 2, PL c mit dokumentierter TÜV Rheinland-Zertifizierung für Werksicherheitsaudits erfordern.
• Anlagen zur Verarbeitung von Kunststoffen und Gummi, bei denen die SV27 Kategorie 2, SIL 2-Klassifizierung sowohl die Anforderungen an die Maschinensicherheit als auch an die Prozesssicherheit gleichzeitig erfüllt.

Pneumatische Steuerungs- und Luftablass-/Entlastungsanwendungen

• Luftablasssysteme für großvolumige pneumatische Zylinder, bei denen der kraftgeführte DPST-Schalter den vollständigen Kolbenhub in die stromlose Position bestätigt, bevor der Zugang zu nachgelagerten Komponenten gestattet wird.
• Pneumatische Spann- und Klemmsysteme in der Serienfertigung, bei denen die direkte Schalterrückmeldung schnelle Zykluszeiten ermöglicht – der Sicherheitsregler muss nicht auf das Erreichen eines Druckabfallschwellenwerts warten, bevor er die Zone freigibt.
• Abblas- und Luftmessersysteme in der Lebensmittel- und Pharmaindustrie, bei denen das SV27 eine sichere Abschaltung der Kategorie 2 mit direkter mechanischer Positionsprüfung unabhängig von den nachgelagerten Druckbedingungen ermöglicht.
• Pneumatische Prüfstandsschaltungen, bei denen die Einhaltung gesetzlicher Vorschriften eine Kategorie 2, SIL 2-zertifizierte sichere Abgasdokumentation für Zwecke der Produkthaftung erfordert.

Bestellung und Konfiguration der Modellnummer

Die Modellnummern der Baugruppen der Serie kodieren die Konfiguration des SV27-Ventils, den Typ des Absperrventils, die FRL-Option, die Anschlussgröße und die Spannung. Standardmäßig enthalten die Baugruppen das SV27-Ventil mit DPST-Schalter, das LOX-Absperrventil, die FRL der Serie MD und eine Montageplatte. Ein Schalldämpfer ist in allen Baugruppen enthalten.

Bei allen Standard-Baugruppen der Serie ist ein Schalldämpfer im Lieferumfang enthalten.

Anschlussgröße 1/2 Zoll NPT: Durchfluss Cv 1-2 = 6,3, Cv 2-3 = 9,2.

Anschlussgröße 3/4 Zoll NPT: Durchfluss Cv 1-2 = 7,7, Cv 2-3 = 11.

Anschlussgröße 1 Zoll NPT: Durchfluss Cv 1-2 = 8,0, Cv 2-3 = 12.

Spannungen: 24 V DC (W), 110–120 V AC 50/60 Hz (Z), 230 V AC 50/60 Hz (Y). 230 V AC sind in den USA nicht verfügbar.

Für andere Spannungen wenden Sie sich bitte an ROSS Controls.

Explosionsgeschützte Magnetventil-Pilotanlage erhältlich – wenden Sie sich an ROSS.

Individuelle Designs erhältlich – wenden Sie sich an ROSS.

Montageplatte im Lieferumfang enthalten. Weiteres Montagezubehör separat erhältlich.

SISTEMA-Bibliotheksdateien können unter rosscontrols.com heruntergeladen werden.

Zubehör

Optionen zur Überprüfung der Energiefreisetzung

Vorverdrahtete elektrische Steckverbinder

Magnetventil-Kontrollleuchten-Kits

Auspuffschalldämpfer

Externe Schalldämpfer zur zusätzlichen Geräuschreduzierung oder zur Fernführung der Abgase.

Warnung: Der Abgasdurchsatz des Schalldämpfers muss mindestens so groß sein wie der Abgasdurchsatz des Ventils. Verstopfte Schalldämpfer verursachen Gegendruck, der die sichere Abgasleistung beeinträchtigt.

Sperrvorrichtung

Ersatzfilterelemente

Verwandte Produkte & Zubehör

• Sichere Luftansaugvorrichtung der Serie 1282 mit MDC1 (Kategorie 1) – Einstiegsmodell mit sicherer Luftansaugvorrichtung und MDC1-Sicherheitsablassventil für Kategorie 1, PL c. https://www.rosscontrols.com/en/series/1282-safe-air-entry-assembly-with-mdc1-series-safe-exhaust-valve
• Sichere Lufteinlassbaugruppe der Serie 1283 mit MDC-Serie (Kat. 1 und 2) – Sichere Lufteinlassbaugruppe mit MDC1- oder MDC2-Sicherheitsablassventil für Kategorie 1 oder Kategorie 2, PL c. https://www.rosscontrols.com/en/series/1283-safe-air-entry-assembly-with-mdc-series-safe-exhaust-valve
• Sichere Luftansaugvorrichtung der Serie 1285 mit M35-Serie (Kat. 4, PL e) – Hochwertige Ausführung mit redundantem M35-Doppelkegelventil für Kategorie 4, PL e. https://www.rosscontrols.com/en/series/1285-safe-air-entry-assembly-with-m35-series-safe-exhaust-valve
• Sichere Luftansaugvorrichtung der Serie 1286 mit DMC-Serie (Kat. 4, PL e, interne Überwachung) – Höchste Sicherheitskategorie mit intern überwachtem Doppelventil DM1C oder DM2C. https://www.rosscontrols.com/en/series/1286-safe-air-entry-assembly-with-dmc-series-safe-exhaust-valve
• LOX-Absperrventile der Serie 15 – Klassische und modulare LOX-Energieisolationsventile. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Häufig gestellte Fragen (FAQ)

F: Worin unterscheidet sich der SV27 DPST-Schalter vom MDC2-Drucksensor für die Überwachung der Kategorie 2?

A: Der SV27 DPST-Schalter (Doppelpoliger Ein-Umschalter) ist ein direkt betätigter, kraftgeführter mechanischer Schalter, der die Position des Ventilkegels physisch erfasst. Bewegt sich der Ventilkegel, ändern die Schaltkontakte ihren Zustand – dank der kraftgeführten Konstruktion können sie nicht in der falschen Position verbleiben. Der Drucksensor MDC2 ermittelt den Ventilzustand anhand des nachgelagerten Drucks. Der DPST-Schalter ermöglicht eine direkte mechanische Positionsprüfung unabhängig von nachgelagerten Bedingungen wie Restdruck aus eingeschlossenen Volumina oder langen Abgaswegen.

F: Was bedeutet „force-guided positive-break“?

A: Die zwangsgeführte Öffnungstechnik bedeutet, dass die Schaltkontakte durch den Ventilmechanismus mechanisch geöffnet werden – Feder- oder Schwerkraft können die Kontakte nicht geschlossen halten, wenn sich das Betätigungselement (in diesem Fall der Ventilkegel) bewegt hat. Diese Konstruktion verhindert die gefährliche Situation, in der ein nicht geschlossener Schaltkontakt dem Sicherheitssteuergerät fälschlicherweise signalisiert, dass sich das Ventil in der sicheren Position befindet. Sie ist eine grundlegende Anforderung an sicherheitsgeprüfte Positionssensoren in Maschinensicherheitsanwendungen gemäß IEC 60947-5-1.

F: Welche Sicherheitskategorie und PL erreicht die Baureihe?

A: Die Serie mit SV27-Ventil erreicht die Sicherheitskategorie 2, PL c, SIL 2 gemäß ISO 13849-1:2015, zertifiziert vom TÜV Rheinland Nordamerika, wenn der DPST-Schalter in jedem Maschinenzyklus vom externen Sicherheitscontroller überwacht wird.

F: Erfolgt die Überwachung automatisch oder ist eine Steuerungsprogrammierung erforderlich?

A: Die Überwachung erfolgt extern. Die Baugruppe der Serie liefert das DPST-Schaltsignal. Die externe Sicherheitssteuerung (Sicherheitsrelais, Sicherheits-SPS oder Sicherheitsmodul) muss so programmiert werden, dass sie die DPST-Kontakte in jedem Maschinenzyklus ausliest, den Zustand mit dem Sollzustand vergleicht und den Maschinenbetrieb bei einer Abweichung stoppt. ROSS stellt einen Integrationsleitfaden mit Empfehlungen zur Überwachung bereit.

F: Welche Spannungen stehen zur Verfügung?

A: Standardspannungen sind 24 V DC, 110–120 V AC (50/60 Hz) und 230 V AC (50/60 Hz). Bitte beachten Sie, dass 230 V AC für in den USA verkaufte Baugruppen nicht verfügbar sind, da die OSHA-Vorschriften die Steuerspannung auf maximal 120 V AC begrenzen. Informationen zu anderen Spannungen erhalten Sie bei ROSS Controls.

F: Ist im Lieferumfang eine Montageplatte enthalten?

A: Ja. Eine Montageplatte ist bei allen Baugruppen der Serie enthalten. Diese gewährleistet eine einheitliche Montagefläche für die Installation an Schalttafeln oder Maschinenrahmen. Modulares Montagezubehör (Halterung, Schraube, Klemme, Montageadapter) ist separat für den Anschluss an ROSS MD Series FRL-Einheiten erhältlich.

F: Sind explosionsgeschützte Ausführungen erhältlich?

A: Ja. Für Installationen in explosionsgefährdeten Bereichen sind explosionsgeschützte Versionen des SV27-Ventils mit Magnetventilsteuerung erhältlich. Kundenspezifische Ausführungen sind ebenfalls verfügbar. Bitte wenden Sie sich bezüglich dieser Konfigurationen an ROSS Controls.

F: Welche Nennleistung hat der SV27 DPST-Schalterkontakt?

A: Die DPST-Schaltkontakte sind für 2,5 A bei 120 V AC ausgelegt, wie aus den Spezifikationen des MINI-3-Pin- und des M12-5-Pin-Steckverbinders hervorgeht. Die vollständigen Kontaktkonfigurationsdetails finden Sie in den Pinbelegungsdaten des SV27-Steckverbinders.

F: Kann die Baugruppe an Kupplungs-/Bremsmechanismen von mechanischen Kraftpressen verwendet werden?

A: Nein. Diese Ventilbaugruppen sind nicht für die Steuerung von Kupplungs-/Bremsmechanismen an mechanischen Kraftpressen ausgelegt. Wenden Sie sich an ROSS Controls, um geeignete Produkte zur Pressensteuerung zu erhalten.

F: Wie hoch ist die maximale Durchflusskapazität?

A: Die Durchflusskapazität wird in Cv gemessen. Bei einer Anschlussgröße von 1/2 Zoll: Cv 6,3 (Anschlüsse 1-2, Zuleitung), Cv 9,2 (Anschlüsse 2-3, Abluft). Bei einer Anschlussgröße von 3/4 Zoll: Cv 7,7 (1-2), Cv 11 (2-3). Bei einer Anschlussgröße von 1 Zoll: Cv 8,0 (1-2), Cv 12 (2-3). Der Abluft-Cv-Wert ist konstruktionsbedingt höher als der Zuluft-Cv-Wert, um einen schnellen Druckabbau stromabwärts zu gewährleisten.

F: Welche SISTEMA-Daten werden bereitgestellt?

A: SISTEMA-Bibliotheksdateien für das Ventil SV27 können unter rosscontrols.com heruntergeladen werden. Diese enthalten PFH-, MTTFD-, B10-Werte und DC-Daten für den direkten Import in SISTEMA-Berechnungen zur Überprüfung der Erfüllung der Kategorien 2, PL c und SIL 2.

F: Welcher Betriebsdruckbereich ist zulässig?

A: Der Betriebsdruck beträgt 30 bis 150 psig (2 bis 10 bar). Für ein zuverlässiges Schalten des Ventils sind mindestens 30 psig erforderlich. Der Druck darf an keinem Anschluss der Baugruppe 150 psig überschreiten.

F: Warum ist bei der Serie eine Montageplatte enthalten?

A: Die Montageplatte bietet eine starre, vorgebohrte Montagebasis, die die Installation an Maschinenrahmen und Schalttafeln vereinfacht, einen gleichmäßigen Komponentenabstand gewährleistet und das Gewicht der Baugruppe trägt, ohne dass Rohrverbindungen zur strukturellen Unterstützung erforderlich sind.

F: Wie unterstützt die SV27-Baugruppe die Einhaltung der Sperr- und Kennzeichnungsverfahren?

A: Das LOX-Absperrventil der Baugruppe erfüllt die Anforderungen der OSHA 1910.147 und der ANSI/ASSE Z244.1 an die Energieisolierung. Es bietet einen manuell bedienbaren, abschließbaren Energieisolierungspunkt mit einem ausreichend großen Entlüftungsanschluss für eine schnelle Druckentlastung. In Kombination mit dem sicheren Entlüftungsventil SV27 ermöglicht die Baugruppe sowohl eine sichere Entlüftung für den sicheren Maschinenbetrieb als auch eine zuverlässige Energieisolierung für Wartungsarbeiten.

Installations- und Wartungsrichtlinien

• Montage in beliebiger Ausrichtung möglich; vertikale Montage wird zur Kondensatableitung bevorzugt.
• Es muss gefilterte Druckluft bereitgestellt werden, die mindestens der ISO 8573-1 Klasse 7:4:4 entspricht. Ein 5-Mikron-FRL-Filter gewährleistet dies.
• Die Zuleitungen und Abgasöffnungen dürfen nicht verengt werden. Gegendruck im Abgassystem beeinträchtigt die sichere Abgasführung.
• Verbinden Sie das Magnetventil SV27 und den DPST-Schalter gemäß der von ROSS Controls erhältlichen Integrationsanleitung mit dem externen Sicherheitsregler.
• Programmieren Sie die Sicherheitssteuerung so, dass sie die DPST-Kontakte in jedem Maschinenzyklus überwacht. Erkennen und reagieren Sie auf Abweichungen im Schaltzustand, indem Sie den Maschinenbetrieb anhalten.
• Positionieren Sie das LOX-Sperrventil gemäß dem LOTO-Programm der Anlage. Das Sperrventil ist eine Energieisolierungsvorrichtung – KEIN Not-Aus-Schalter.
• Die Montageplatte ist gemäß der Maßzeichnung am Maschinenrahmen oder Bedienfeld anzubringen.
• Für die modulare Montage von FRL-Komponenten verwenden Sie Halterungen, Schrauben, Klemmen und Montageadapter.
• Prüfen Sie, ob die Durchflusskapazität des Abgasschalldämpfers mindestens der Abgaskapazität des Ventils entspricht.
• Nach der Installation ist eine vollständige Funktionsprüfung durchzuführen: Sperrfunktion, FRL-Einstellungen, SV27-Ein-/Ausschalten, DPST-Schaltkontakt-Durchgangsprüfung und Reaktion des Controllers auf Störungen.
• Erstellen Sie einen regelmäßigen Wartungsplan für Filterelemente, FRL-Behälterinspektion, Ventildichtungen und die Integrität der elektrischen Verbindungen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support durch ROSS-Niederlassungen in den USA, Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan.

Kundenservice: 1-800-GET-ROSS (1-800-438-7677). Technischer Service: 1-888-TEK-ROSS (1-888-835-7677).

Für vollständige technische Daten, Maßzeichnungen, SISTEMA-Bibliotheksdateien und den Produktkonfigurator besuchen Sie rosscontrols.com.

Katalog herunterladen: https://www.rosscontrols.com/en/series/1284-safe-air-entry-assembly-with-sv27-series-safe-exhaust-valve
