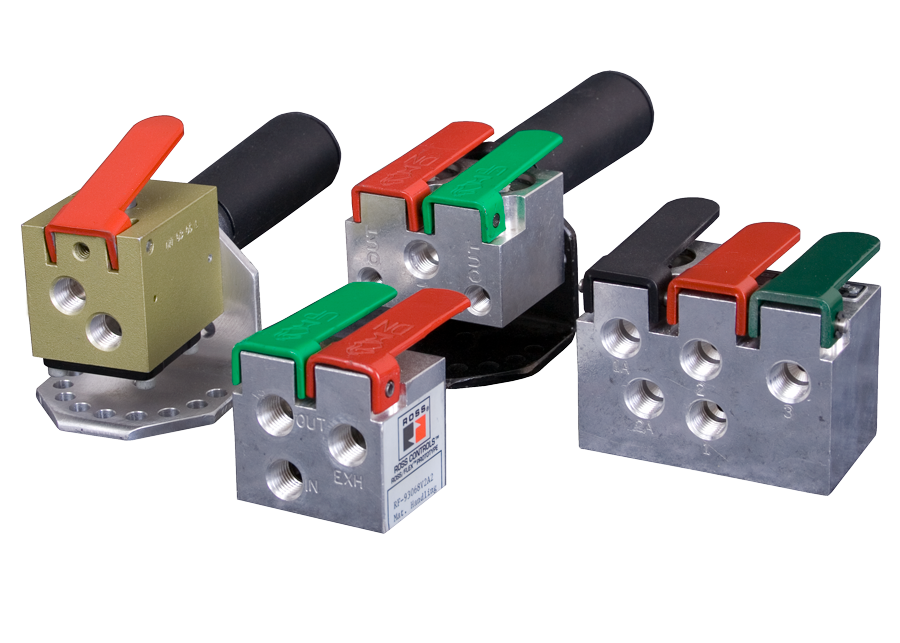

Pendel-Regelventile 1 bis 6 Hebeloptionen

Produktübersicht

Die ROSS Controls Hängesteuerventile sind ergonomisch gestaltete, manuelle pneumatische Wegeventile, die in Ausführungen mit 1 bis 6 Hebeln erhältlich sind. Sie wurden speziell für Anwendungen entwickelt, die eine manuelle Richtungssteuerung der Druckluft an erhöhten oder entfernten Bedienerarbeitsplätzen erfordern. Diese Ventile sind die Standardlösung überall dort, wo ein Bediener einen Druckluftheber, einen Druckluftmotor, einen Zylinder, einen Vakuumgreifer oder einen Gegengewichtszylinder von einer Hängesteuerstation an einer Kranbrücke, einer Einschienenbahn oder einem Auslegerarm aus steuern muss.

Zwei Produktlinien decken das gesamte Spektrum der Hängebedienelemente ab. Die Serie 2025A verfügt über eine robuste Drehknopfhalterung mit variabler Steuerung, optimiert für präzise, stufenlose Positionierung, bei der die Durchflussregelung ebenso wichtig ist wie das Ein-/Ausschalten. Die Serie 3900A bietet eine robuste Drehknopfhalterung mit integriertem Handhebel, der dem Bediener eine taktile, sichere Hebelwirkung ermöglicht. Beide Serien sind mit Tellerventilen ausgestattet, die eine hohe Schmutzunempfindlichkeit und lange Lebensdauer ohne die Verschleißmechanismen von Schieberventilen gewährleisten.

Die Ventilkonfigurationen umfassen einfache 3/2-Wege-Ventile (für einfachwirkende Zylinder und Pilotanwendungen), doppelte 2/2-Wege-Ventile (für Lastverteilungs- und Hubhilfeanwendungen), doppelte 3/2-Wege-Ventile (für Drucklufthebezeuge, doppeltwirkende Zylinder und bidirektionale Druckluftmotorsteuerung), dreifache 3/2-Wege-Ventile und vierfache 3/2-Wege-Ventile (für Drucklufthebezeuge mit Druckluftfahrwerk und Multifunktions-Hängebedienstationen). Für Anwendungen mit hohem Durchfluss, die ein schnelles Ansprechverhalten des Stellantriebs erfordern, bieten die Hochleistungsvarianten mit 3/8-Zoll- und 1/2-Zoll-NPT-Anschlüssen Cv-Werte von bis zu 2,0 pro Ventilsektion.

Für Konstruktionsingenieure, die Automatisierungslösungen für die Materialhandhabung integrieren, bietet die Serie die größte Konfigurationsvielfalt in der Hängeventiltechnik: den gleichen Ventilkegel in 1- bis 6-Hebel-Baugruppen, NPT- und G-Gewindeoptionen, Schutzabdeckungen zur Verhinderung versehentlicher Betätigung und einen Temperaturbereich bis -40°F, der ohne Modifikationen auch für Kühlhäuser und Kraninstallationen im Freien geeignet ist.

Wichtigste technische Merkmale

• Tellerventilkonstruktion – Bietet im Vergleich zu Schieberventilen eine deutlich höhere Schmutztoleranz. Der Tellersitz dichtet sowohl unter Betätigung als auch im Rückstellzustand zuverlässig ab und eliminiert so die Bypass-Leckage und die Empfindlichkeit gegenüber Verunreinigungen, die Schieberventile in industriellen Umgebungen einschränken.
• Variable Hubsteuerung – Der Hebelweg moduliert den Luftstrom proportional, sodass der Bediener die Aktuatorgeschwindigkeit feinjustieren kann, um Lasten präzise zu positionieren. Dies ist besonders wichtig bei Pick-and-Place-, Balancer- und Hebeanwendungen, wo eine zentimetergenaue Steuerung das Pendeln der Last und Produktschäden verhindert.
• 1 bis 6 Hebelkonfigurationen – Deckt die gesamte Bandbreite von einer einzelnen 3/2-Pilotsignalquelle bis hin zu einer Vierfach-3/2-Konfiguration für die gleichzeitige Steuerung von Hebezeug und Fahrwerk in einem einzigen Hängebediengerät ab, wodurch die Komplexität der Bedienerstation und der Verkabelungsaufwand reduziert werden.
• Hochleistungsvarianten bis zu Cv 2,0 - Die Hochleistungsvariante 2025A mit 3/8- und 1/2-Zoll-NPT-Anschlüssen erreicht einen Cv-Wert von 2,0 pro Abschnitt und ermöglicht so ein schnelles Ansprechverhalten des Aktuators und reduzierte Zykluszeiten im Vergleich zur Standard-Hochleistungsvariante 3900A (Cv 0,24 bis 0,73 pro Abschnitt).
• Erweiterter Temperaturbereich -40 °F bis 175 °F - Funktioniert zuverlässig von -40 °F (-40 °C) bis 175 °F (80 °C) Umgebungs- und Medientemperaturen ohne Modifikation und eignet sich für Brückenkrane im Freien in arktischen Klimazonen, Kühlhäuser und Produktionsumgebungen mit hohen Umgebungstemperaturen.
• Optionale Schutzabdeckung - Verfügbar für ausgewählte 2025A-Hochleistungsmodelle, um die Hebel vor versehentlicher Betätigung in beengten Produktionsumgebungen oder bei Außeninstallationen zu schützen, wo ein unbeabsichtigter Kontakt ein Risiko darstellt.
• NPT- und G-Gewindeoptionen (BSPP) – Standardmodelle werden mit NPT-Gewinde geliefert. Varianten mit G-Gewinde sind durch Hinzufügen eines D-Präfixes zur Modellnummer erhältlich (z. B. D2025A3232) und ermöglichen die direkte Integration in pneumatische Systeme mit metrischem Gewinde ohne Adapter.
• Feineinstellbarkeit - Die variable Hubkonstruktion ermöglicht dem Bediener eine abgestufte Durchflussregelung, die bei Lastverteilungsanwendungen von entscheidender Bedeutung ist, da hier eine gleichmäßige Bewegung mit niedriger Geschwindigkeit erforderlich ist, um ein Schwingen der hängenden Lasten zu verhindern.
• Optionen für hängende und starre Drehknopfmontage – Es stehen sowohl I-Bolzen-Hängehalterungen als auch starre Drehknopfmontagekonfigurationen zur Verfügung, wodurch Hängestationen an Ketten, Seilaufhängungen oder festen Montagehalterungen an Maschinenrahmen montiert werden können.
• ROSS/FLEX Engineering Design Services - Kundenspezifische Pendelkonfigurationen, die verschiedene Ventilfunktionen, Not-Aus-Integration, spezielle Anschlussgrößen, Korrosionsschutzbeschichtungen, Messing- oder Edelstahlmaterialien und Luftbalancer-Designs kombinieren, sind über ROSS Rapid-Response Engineering erhältlich.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Hängeventile der Serie arbeiten im gesamten Temperaturbereich von -40 °F bis 175 °F, sowohl unter Umgebungs- als auch unter Medienbedingungen. Bei Medientemperaturen unter 4 °C (40 °F) muss die Zuluft frei von Wasserdampf sein, um Eisbildung im Ventilkörper zu verhindern.

Wichtig: Bei Temperaturen unter 4 °C (40 °F) muss die Druckluft trocken sein. Bei Temperaturen unter -40 °C (-40 °F) wenden Sie sich bitte an ROSS Controls, um anwendungsspezifische Hinweise zu erhalten.

Durchflussleistungsdaten

Durchflussleistung repräsentativer Serienkonfigurationen. Varianten mit hohem Durchfluss (Serie 2025A mit 3/8- und 1/2-Zoll-Anschlüssen) erreichen einen Cv-Wert von 2,0 pro Abschnitt. Varianten mit Standarddurchfluss (Serie 3900A und 2025A mit starrer Drehknopfmontage und 1/8- und 1/4-Zoll-Anschlüssen) erreichen je nach Durchflussweg einen Cv-Wert von 0,24 bis 0,73.

Formel für die Ansprechzeit: Ansprechzeit (ms) = M + (F × V). M ist die minimale Ansprechkonstante (bei manuell betätigten Ventilen in den meisten praktischen Anwendungen auf null gesetzt). F ist der Füll- bzw. Entleerungsfaktor pro Durchflussweg. V ist das nachgelagerte Volumen in Kubikzoll.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Materialtransport und Heben über Kopfhöhe

• Die Richtungssteuerung des Drucklufthebezeugs erfolgt über zwei 3/2-Hängebedienelemente für Hebe- und Senkfunktionen. Der variable Hub ermöglicht eine präzise Lastpositionierung und sanfte Anläufe zur Minimierung von Stoßbelastungen.
• Steuerung von Brückenkränen und Einschienenbahnhebezeugen, wobei die Hängestation industriellen Umgebungsbedingungen wie Staub, Ölnebel und mechanischen Vibrationen durch die Kranfahrt standhalten muss.
• Luftdruckausgleicher und Hebehilfen in Montagevorgängen, bei denen die Federungssteuerung es dem Bediener ermöglicht, das Werkstückgewicht auszugleichen und Bauteile mit minimalem Kraftaufwand zu positionieren.
• Quad 3/2-Konfigurationen für gleichzeitiges Heben/Senken des Hebezeugs und Vorwärts-/Rückwärtsfahren des Fahrwerks von einer einzigen Vierhebel-Hängebedienstation aus, wodurch die Notwendigkeit mehrerer separater Hängebedieneinheiten entfällt.
• Luftwinden und Kabelspannsysteme, die eine bidirektionale Durchflussregelung mit variabler Geschwindigkeit für eine allmähliche Lastbeschleunigung und kontrollierte Verzögerung erfordern.

Steuerung von pneumatischen Zylindern und Aktuatoren

• Doppeltwirkende Zylindersteuerung für Klemm-, Press- und Positioniervorgänge, bei denen der Bediener eine direkte, taktile Kontrolle über Hubrichtung und -geschwindigkeit benötigt, ohne auf Magnetventillogik angewiesen zu sein.
• Einfachwirkende Zylinderverlängerung in einfacher 3/2-Konfiguration für Teilezuführungs-, Stanz- und Auswurfanwendungen, bei denen eine manuelle Auslösung gegenüber einer automatisierten Sequenzierung bevorzugt wird.
• Fernsteuerungssignalerzeugung für größere pneumatische Steuerventile mit Anschlussgrößen bis zu 2-1/2 Zoll, die eine manuelle Übersteuerung automatisierter Schaltkreise ohne elektrische Steuerung ermöglicht.
• Vakuum-Behälter-Aufnahme- und Platzierungsvorgänge, bei denen der Bediener die Vakuumanwendung und den Zeitpunkt der Freigabe für den manuellen Materialtransfer an den Arbeitsstationen steuert.

Druckluftmotoren und Gelenkarmsysteme

• Bidirektionale Drehzahl- und Richtungssteuerung von Druckluftmotoren mittels dualer 3/2- oder 3/2-Plus-Durchflussregelung in einem einzigen Handbediengerät für Drehmomentwerkzeug-, Mischer- und Förderbandantriebsanwendungen.
• Positioniersysteme mit Gelenkarm und Werkzeugbalancer, bei denen der Bediener den Endeffektor des Arms führt und die Druckbeaufschlagung und Entlüftung für die Bewegung über die Fernbedienung gesteuert werden.
• Materialhandhabung in Kühl- und Gefrieranlagen bei Temperaturen bis zu -40°F, wo Standard-Magnetventile und elektronische Steuerungen unzuverlässig sind oder spezielle Heizgehäuse erfordern.

Automobil- und allgemeine Fertigung

• Ergonomische Werkzeuge für die Montagelinie, darunter Mutternschrauber, Presswerkzeuge und Montagevorrichtungen, die von Hängevorrichtungen an den Bedienerstationen aus gesteuert werden, reduzieren Verletzungen durch repetitive Bewegungen.
• Hilfsvorrichtungen für das Metallstanzen und -schmieden, bei denen die Fernbedienung den Gegendruck des Zylinders für die bedienergeführte Teilemanipulation in der Nähe der Presswerkzeuge steuert.
• Kraninstallationen im Freien in Häfen, Stahlwerken und Sägewerken, wo die Temperaturbeständigkeit von -40 °F bis 175 °F saisonale Ventilausfälle in extremen Klimazonen verhindert.

Bestellung und Konfiguration der Modellnummer

Die Serie umfasst zwei Hauptproduktlinien: die Serie 2025A (starre Drehknopfmontage mit variabler Regelung und Optionen für hohen Durchfluss) und die Serie 3900A (starre Drehknopfmontage mit Handhebel). Die Modellnummern geben Auskunft über Ventiltyp, Anschlussgröße, Anzahl der Hebel und Optionen für die Schutzabdeckung.

Standardmodelle werden mit NPT-Gewinde geliefert. Bei G-Gewinde (BSPP) muss der Modellnummer ein D vorangestellt werden (z. B. D2025A3232).

Die Varianten der Serie 2025A mit hohem Durchfluss (3/8- und 1/2-Zoll-Anschlüsse) bieten einen Cv-Wert von 2,0 pro Abschnitt und sind mit oder ohne Schutzhebelabdeckungen erhältlich.

Die Serien 3900A (Standarddurchfluss) und 2025A (starre Drehknopfmontage, 1/8- und 1/4-Zoll-Anschlüsse) sind in Ausführungen mit 1 bis 4 Hebeln erhältlich.

Kundenspezifische Konfigurationen, einschließlich spezieller Materialien, Korrosionsschutz, Integration von Not-Aus-Schaltern und nicht standardmäßiger Anschlussanordnungen, sind über die ROSS/FLEX Engineering Design Services erhältlich.

Auswahl der Modelle der Serie High-Flow 2025A (3/8 und 1/2 Zoll NPT)

Modellauswahl der Serien Standard-Flow 2025A und 3900A (1/8 und 1/4 Zoll NPT)

Zubehör

Auspuffschalldämpfer

Für Anschlussgrößen von 1/4 Zoll sind Abgasschalldämpfer aus Aluminium erhältlich, um Abgasgeräusche an hängenden Ventilstationen zu reduzieren. Ausgelegt für einen maximalen Betriebsdruck von 150 psig.

Warnung: Abgasschalldämpfer müssen einen Durchfluss aufweisen, der mindestens dem Abgasdurchsatz der Ventile entspricht. Ein verstopfter oder zu kleiner Schalldämpfer erzeugt Gegendruck, der die Ventilsteuerung und die Drehzahlregelung der Aktuatoren beeinträchtigen kann.

ROSS LOX Energieisolierungsgeräte

ROSS LOX- und LOX-Geräte mit EEZ-ON ermöglichen die spannungs- und kennzeichnungskonforme Energieisolierung von Hängeventilkreisen während Wartungsarbeiten. Es handelt sich dabei um Energieisolierungsprodukte, nicht um Not-Aus-Geräte.

Ferngesteuerte Luftpilot-Wegeventile

ROSS bietet eine vollständige Palette von ferngesteuerten pneumatischen Wegeventilen mit Anschlussgrößen von 1/4 Zoll bis 2-1/2 Zoll für Anwendungen, bei denen das hängende Ventil als Pilotsignalquelle und nicht als primärer Durchflussweg dient.

Verwandte Produkte und Zubehör

• Hand- und Drucktasterventile (Serie 256) – Manuelle Drucktaster- und Handtasterventile der Serien 11 und 12 für maschinenmontierte Bedienerstationen. https://www.rosscontrols.com/en/series/256-palm-push-button-valves
• Pedal- und Trittventile (Serie 259) – Fußbetätigte Tellerventile der Serien 36 und RM für die freihändige Maschinensteuerung. https://www.rosscontrols.com/en/series/259-pedal-treadle-valves
• Hebelventile (Serie 258) – Kipp-, Hebel- und Hochleistungs-Handhebelventile der Serien 11, 31 und 36 für die Schaltschrank- und Maschinenmontage. https://www.rosscontrols.com/en/series/258-lever-valves
• LOX-Sperrventile – Energieisolierungsvorrichtungen für die OSHA-konforme Sperrung und Kennzeichnung pneumatischer Hängesysteme bei Wartungsarbeiten. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Abgasschalldämpfer – Aluminiumschalldämpfer für die Auslassöffnungen von Hängeventilen zur Geräuschreduzierung an den Bedienerarbeitsplätzen. https://www.rosscontrols.com/en/series/90-silencers

Häufig gestellte Fragen (FAQ)

F: Worin besteht der Unterschied zwischen den Hängeventilen der Serien 2025A und 3900A?

A: Die Serie 2025A verfügt über eine starre Drehknopfhalterung mit variabler Regelung und ist sowohl in Standard-Durchflussausführung (1/4-Zoll-Anschlüsse) als auch in Ausführung mit hohem Durchfluss (3/8- und 1/2-Zoll-Anschlüsse, Cv 2.0) erhältlich. Für einige Modelle sind optionale Schutzabdeckungen verfügbar. Die Serie 3900A verwendet ebenfalls eine starre Drehknopfhalterung mit integriertem Handhebel und ist ausschließlich in Standard-Durchflussausführung (1/8- und 1/4-Zoll-Anschlüsse) erhältlich. Beide Serien sind in Tellerbauweise gefertigt und weisen die gleichen Temperatur- und Druckwerte auf.

F: Welche Bedienelemente stehen für die Steuerung von Drucklufthebezeugen zur Verfügung?

A: Die Doppel-3/2-Konfiguration (zwei Hebel, ein Griff) steuert die Hebe- und Senkfunktionen eines einachsigen Drucklufthebers. Bei einem Druckluftheber mit Fahrwerk steuert die Vierfach-3/2-Konfiguration (vier Hebel, ein Griff) Heben/Senken des Hebers und Vorwärts/Rückwärts des Fahrwerks von einem einzigen Bedienteil aus. Beispiele hierfür sind die Modelle 3900A0379 (Doppel-3/2, 1/8 Zoll NPT) und 2025A4432 (4-Hebel-Hochleistungsversion, 1/2 Zoll NPT mit Abdeckung).

F: Was ist der maximale Betriebsdruck für Hängeventile?

A: Der maximale Betriebsdruck beträgt 150 psig (10 bar) für alle Baureihen. Der minimale Betriebsdruck liegt bei 0 psig. Das bedeutet, dass die Kegelventilkonstruktion – im Gegensatz zu manchen Schieberventilen mit Mindestdruckanforderungen – eine Regelung auch bei nahezu Null-Versorgungsdrücken ermöglicht.

F: Können Hängeventile als Pilotsignalquellen für größere Wegeventile verwendet werden?

A: Ja. ROSS-Hängeventile werden häufig als ferngesteuerte pneumatische Ansteuersignalquellen für größere Wegeventile mit Anschlussgrößen von 1/4 Zoll bis 2-1/2 Zoll eingesetzt. Die Standardvarianten mit niedrigem Durchfluss (Cv 0,24 bis 0,73) eignen sich gut für die Ansteuerung von Pilotsignalen, bei denen die Durchflussmenge weniger wichtig ist als die zuverlässige Signalerzeugung.

F: Wie funktioniert die variable Hubsteuerung?

A: Der Ventilkegel wird über einen Hebelmechanismus mit variablem Hub betätigt. Bei teilweiser Hebelbetätigung öffnet der Ventilkegel einen verengten Durchflusskanal, wodurch der Cv-Wert proportional sinkt und die Aktuatorgeschwindigkeit abnimmt. Bei vollständiger Hebelbetätigung steht der volle Cv-Wert zur Verfügung. Diese fein abgestufte Kennlinie ermöglicht es dem Bediener, die Geschwindigkeit der hängenden Last für eine präzise Positionierung zu modulieren.

F: Sind Schutzabdeckungen für im Freien oder an einem Kran montierte Installationen erforderlich?

A: Für ausgewählte Hochleistungsmodelle des Typs 2025A sind Schutzabdeckungen erhältlich (die Suffix 2 in der Modellnummer bedeutet, dass eine Abdeckung enthalten ist, die Suffix 1 bedeutet, dass keine Abdeckung vorhanden ist). Obwohl nicht zwingend erforderlich, werden Schutzabdeckungen für Kraninstallationen im Freien und Produktionsumgebungen empfohlen, in denen eine versehentliche Hebelbetätigung zu unbeabsichtigten Lastbewegungen führen könnte.

F: Wie viel wiegt eine typische Pendelleuchte?

A: Standardmäßige 3/2-Wegeventile mit zwei Hebeln wiegen ca. 0,4 kg. Hochleistungsventile mit zwei Hebeln (2025A3231/3232) wiegen 1,36 kg. Größere Mehrhebelventile sind proportional schwerer. Alle Gewichtsangaben beziehen sich nur auf das Ventil, ohne Schlauchleitungen und Befestigungsmaterial.

F: Kann ich Hängeventile mit G (BSPP)-Gewinde anstelle von NPT bestellen?

A: Ja. Alle Modelle sind mit G-Gewinde (BSPP) erhältlich. Dazu wird der Standardmodellnummer ein „D“ vorangestellt. Beispielsweise wird aus 2025A3232 die Bezeichnung D2025A3232 für Anschlüsse mit G-Gewinde. Es gibt keine weiteren Änderungen der Spezifikationen; Druck-, Temperatur- und Cv-Werte bleiben unverändert.

F: Welche Filtration ist für hängende Ventile erforderlich?

A: ROSS empfiehlt für alle Ventile der Serie gefilterte Druckluft. Für allgemeine industrielle Anwendungen wird ein 5-Mikron-Koaleszenzfilter vor der Hängestation empfohlen. Die Kegelventilkonstruktion ist im Vergleich zu Schieberventilen von Natur aus schmutzunempfindlicher, jedoch verlängert eine Feinfiltration die Lebensdauer der Dichtung und verhindert Ablagerungen am Kegelsitz.

F: Sind kundenspezifische Bedienerkonfigurationen für spezielle Anwendungen erhältlich?

A: Ja. ROSS/FLEX Engineering Design Services bietet schnelle Entwicklungsleistungen für kundenspezifische Hängearmaturen, einschließlich nicht standardmäßiger Ventilkombinationen, Not-Aus-Integration, Korrosionsschutzbeschichtungen, Messing- oder Edelstahlmaterialien, spezieller Anschlusskonfigurationen und Private-Label-Optionen. Kontaktieren Sie den technischen Support von ROSS, um Ihre individuellen Anforderungen zu besprechen.

F: Was bedeutet das Präfix D in den ROSS-Modellnummern?

A: Das Präfix D kennzeichnet G-Gewindeanschlüsse (BSPP) im Gegensatz zu den standardmäßigen NPT-Gewinden. Dies gilt einheitlich für alle manuellen und mechanischen Ventile von ROSS.

F: Können Hängeventile auch bei Temperaturen unter -40 °F eingesetzt werden?

A: Bei Temperaturen unter -40 °F (-40 °C) empfiehlt ROSS, sich direkt an das Anwendungstechnik-Team zu wenden. Ventile der Standardserie sind bis -40 °F (-40 °C) ausgelegt. Für einen dauerhaften Betrieb unterhalb dieser Temperatur können spezielle Tieftemperatur-Dichtungsmassen oder Konstruktionsänderungen erforderlich sein.

Installations- und Wartungsrichtlinien

• Montieren Sie die Hängeventilbaugruppe je nach Anwendung mit der I-Bolzen-Aufhängung oder der starren Drehknopfhalterung. Stellen Sie sicher, dass die Befestigungselemente für das Gesamtgewicht der Ventilbaugruppe, der Schlauchleitungen und des Zubehörs sowie die dynamische Belastung durch die Betätigungskräfte des Bedieners ausgelegt sind.
• Verlegen Sie die Druckluftschläuche mit ausreichend Spielraum, um den gesamten Verfahrweg der Kranbrücke, des Fahrwerks oder des Hängearms zu ermöglichen, ohne dass dabei eine Schlauchspannung entsteht, die das Betätigungsgefühl des Hebels beeinträchtigen oder das Ventil aus der Ausrichtung ziehen könnte.
• Die Druckluft wird über eine Inline-FRL-Einheit vor der Pendelstation zugeführt. Verwenden Sie einen Filter mit mindestens 5 Mikron Porengröße, um zu verhindern, dass Verunreinigungen in die Ventilsitze gelangen. Stellen Sie sicher, dass der Druck am Reglerausgang 150 psig (10 bar) nicht überschreitet.
• Den Auslass des Ventils darf nicht verengt werden. Ein ungehinderter Abgasstrom ist für die volle Durchflusskapazität beim Rücklauf des Aktuators erforderlich. Falls Abgasgeräusche ein Problem darstellen, installieren Sie einen Schalldämpfer mit einem Cv-Wert, der mindestens dem Cv-Wert des Ventils entspricht.
• Bei Lufttemperaturen unter 4 °C (40 °F) muss die Druckluft auf einen Taupunkt unterhalb der minimalen Betriebstemperatur getrocknet werden, um Eisbildung am Ventilsitz und im Ventilkörper zu verhindern. Verwenden Sie einen Kälte- oder Adsorptionstrockner vor der FRL-Zufuhreinheit.
• Bei der Installation in Kühlhäusern mit Umgebungstemperaturen nahe -40 °F (-40 °C) ist sicherzustellen, dass alle Armaturen, Schlauchschellen und Dichtungen für die minimale Betriebstemperatur ausgelegt sind. Standardmäßige Nitrilkautschukschläuche können bei niedrigen Temperaturen spröde werden.
• Bei 3/2-Wegeventilen schließen Sie Anschluss 1 (Einlass) an die Druckluftversorgung, Anschluss 2 an den Stellantrieb oder die Vorsteuereinrichtung und Anschluss 3 (Auslass) an die Atmosphäre oder einen Schalldämpfer an. Bei 2/2-Wegeventilen schließen Sie Anschluss 1 an die Versorgung und Anschluss 2 an den Stellantrieb an; diese Ventile verfügen über keinen integrierten Auslassanschluss.
• Nach der Installation betätigen Sie jeden Hebel mehrmals über seinen gesamten Hub, um die freie Beweglichkeit ohne Blockieren oder Schwergängigkeit zu prüfen. Prüfen Sie alle Anschlüsse und den Hebelmechanismus mit einem Lecksuchgerät auf Luftundichtigkeiten.
• Überprüfen Sie die Befestigungselemente der Hängestation und die Schlauchanschlüsse in regelmäßigen Wartungsintervallen, insbesondere bei Anwendungen mit hoher Zykluszahl, wie z. B. bei kontinuierlichen Produktionshebezeugvorgängen, bei denen die mechanische Ermüdung von Armaturen und Schlauchenden ein Verschleißmechanismus ist.
• Bei der Verwendung von Hängeventilen als fernsteuerbare Signalquellen für größere nachgeschaltete Wegeventile ist darauf zu achten, dass die Steuerleitung zwischen dem Ausgang des Hängeventils und dem Steueranschluss des Hauptventils frei von Knicken, Verengungen und übermäßigem Volumen ist, die die Verzögerungszeit des Steuersignals erhöhen würden.
• Verwenden Sie keine Mineralöle oder Silikonschmierstoffe direkt am Ventilkörper oder Hebelmechanismus. Tellerventile sind für den Trockenbetrieb mit gefilterter Druckluft ausgelegt. Falls eine Schmierung der nachgeschalteten Stellantriebe erforderlich ist, verwenden Sie einen Druckluftöler auf Mineralölbasis mit einer Dosierung von ca. einem Tropfen pro Minute und Öl der Viskosität ISO 32.
• Bei Mehrhebel-Hängebedienelementen ist zu prüfen, ob jeder Hebel unabhängig und ohne mechanische Beeinträchtigung durch benachbarte Hebel funktioniert. In manchen Hebezeug- und Fahrwerksanwendungen kann die gleichzeitige Betätigung mehrerer Hebel erforderlich sein; stellen Sie sicher, dass die pneumatische Schaltung den kombinierten Funktionsbetrieb ohne unerwünschte Druckwechselwirkungen ermöglicht.

Garantie & Weltweiter Support

ROSS Controls gewährt eine einjährige Garantie auf alle Hängeventile der Serie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support und Anwendungshilfe erhalten Sie über ROSS Controls USA unter (800) 438-7677 oder über das weltweite Netzwerk von ROSS-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan.

Für die Instandsetzung von Hängeventilen vor Ort sind Service-Kits mit Ersatzdichtungen und internen Komponenten erhältlich. Bitte wenden Sie sich mit der Ventilmodellnummer an ROSS, um das passende Service-Kit zu ermitteln.

Vollständige technische Daten, Maßzeichnungen und CAD-Modell-Downloads finden Sie auf der ROSS Controls-Produktseite unter rosscontrols.com oder wenden Sie sich an Ihren autorisierten ROSS-Händler.

Katalog herunterladen: https://www.rosscontrols.com/en/documents/319/pendant-control-valves
