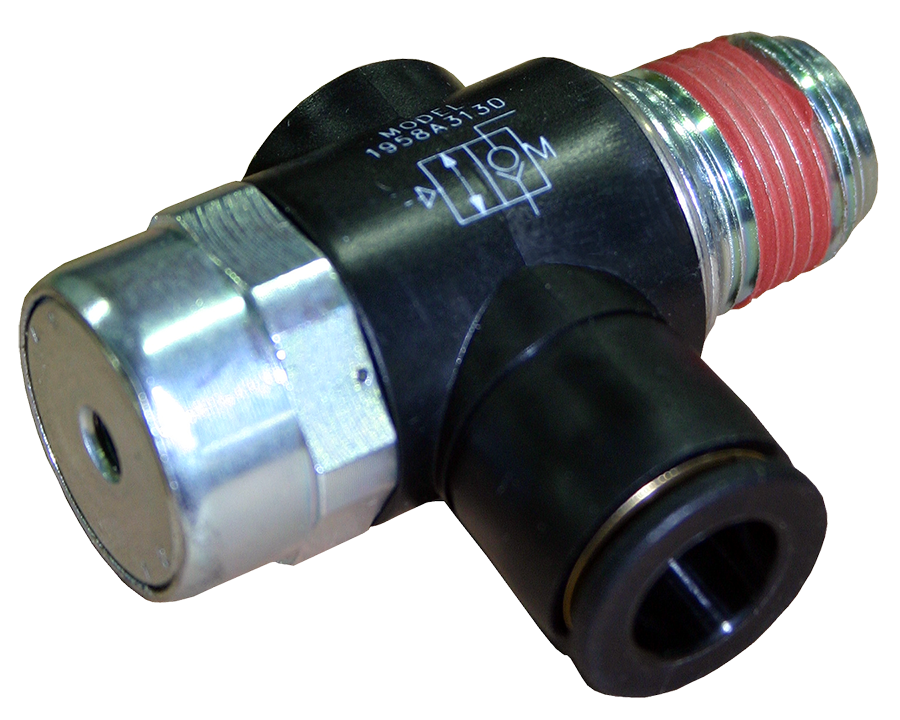

Vorgesteuerte Rückschlagventile der Baureihe 19 Sicherheitskategorie 1 PL c, Leitungseinbau, rechtwinklig

Produktübersicht

Die vorgesteuerten Rückschlagventile der Serie 19 von ROSS Controls sind kompakte, rechtwinklige Tellerventile, die den Rückfluss von Luft aus Zylindern oder anderen pneumatischen Geräten verhindern. Unter normalen Versorgungsbedingungen strömt die Luft ungehindert von Anschluss 1 zu Anschluss 2. Ein Steuersignal an Anschluss 12 ist erforderlich, um den Rückfluss von Anschluss 2 zu Anschluss 1 zu ermöglichen. Diese Rückschlagfunktion hält den Druck im nachgeschalteten Kreislauf aufrecht und ermöglicht so Anwendungen zum Halten von Lasten und Zylinderpositionen.

Die Serie 19 zeichnet sich durch ein rechtwinkliges Gehäuse aus, das die Verlegung von Schläuchen und Rohren in beengten Räumen vereinfacht, wo ein gerades Inline-Gehäuse zusätzliche Winkelstücke erfordern würde. Verfügbare Anschlüsse umfassen Banjo-Gewindeanschlüsse und Steckverbindungen, die Installateuren flexible Schlauchschnittstellen ohne zusätzliche Adapter bieten. Sowohl geschmierter als auch ungeschmierter Betrieb werden unterstützt.

Das Ventilgehäuse besteht aus vernickeltem Messing und eloxiertem Aluminium, die Ventileinsätze aus Acetal und Edelstahl. Die doppelte Dichtung (Buna-N und Fluorkautschuk) gewährleistet die Kompatibilität im Betriebstemperaturbereich von -10 °C bis 70 °C. Der Betriebsdruckbereich liegt zwischen 0,3 bar und 10 bar und eignet sich sowohl für pneumatische Niederdruck-Steuerkreise als auch für Standard-Industriedrucksysteme mit 100 psig.

Die Serie 19 ist gemäß ISO 13849-1 in die Sicherheitskategorie 1, Leistungsstufe c (PL c) und gemäß IEC 61508/IEC 61511 in SIL 2 eingestuft. Diese Einstufung spiegelt die hohe Zuverlässigkeit der Ventilkegelkonstruktion und die statistische Lebensdauer (B10D) des Ventils wider, beinhaltet jedoch keine integrierte Positionsüberwachung. Für Anwendungen, die Kategorie 2 oder höher mit Positionsrückmeldung erfordern, verwenden Sie bitte die vorgesteuerten Rückschlagventile der Serie SV27 mit DPST-Schalter.

Wichtigste technische Merkmale

• Rechtwinkliges Gehäusedesign – Die rechtwinklige Anschlussausrichtung positioniert Rohr- oder Schlauchverbindungen senkrecht zum Ventilkörper, was die Installation in Schalttafeln, Verteilern und Gehäusen vereinfacht, wo eine gerade Montage in Reihe zusätzliche Winkelstücke erfordern würde.
• Gewinde-Banjo- oder Push-to-Connect-Anschlüsse – Erhältlich mit Gewinde-Banjo-Anschlüssen für starre Rohrleitungen oder Schläuche oder mit Push-to-Connect-Anschlüssen für schnelle OD-Rohrverbindungen ohne Werkzeug, wodurch die Montagezeit in hochdichten pneumatischen Schaltschränken reduziert wird.
• Betrieb mit oder ohne Schmierung – Die Serie 19 unterstützt sowohl geschmierte als auch ungeschmierte Druckluftversorgung und bietet somit Flexibilität für den Einbau in Systeme mit oder ohne vorgelagerte Druckluftschmierer.
• Ventilkegelkonstruktion – Die Direktsitz-Ventilkegelkonstruktion gewährleistet eine nahezu vollständige Leckagefreiheit und eine zuverlässige Rückschlagfunktion, wodurch der Zylinderdruck während des Haltens der Last ohne kontinuierlichen Luftverbrauch aufrechterhalten wird.
• Pilotgesteuerte Rückschlagventilfunktion (Anschluss 12) – Ein pneumatisches Pilotsignal an Anschluss 12 öffnet das Rückschlagventil in umgekehrter Richtung und ermöglicht so eine kontrollierte Druckentlastung oder einen Zylinderrückzug. Ohne Pilotsignal bleibt das Ventil unter dem Gegendruck der Zylinderseite geschlossen.
• Doppelte Dichtungsmaterialien (Buna-N und Fluorkohlenstoff) - Es werden sowohl Buna-N- als auch Fluorkohlenstoffdichtungen verwendet, die eine zuverlässige Dichtungsleistung über den gesamten Temperaturbereich von 15 bis 160 °F (-10 bis 70 °C) und Kompatibilität mit standardmäßiger gefilterter Druckluft gewährleisten.
• Gehäuse aus vernickeltem Messing und eloxiertem Aluminium – Korrosionsbeständige Gehäusematerialien verlängern die Lebensdauer in feuchten und mäßig aggressiven Industrieumgebungen und reduzieren so die Wartungshäufigkeit und die Ersatzkosten.
• Sicherheitsbewertung Kategorie 1 PL c / SIL 2 - Sicherheitskategorie 1, PL c gemäß ISO 13849-1 und SIL 2 gemäß IEC 61508/61511, unterstützt die Integration in sicherheitsrelevante pneumatische Schaltkreise auf Sicherheitsintegritätsniveau Kategorie 1 ohne externe Überwachung.
• EAC-Konformitätserklärung – Die EAC-Konformitätserklärung ist in der 19er-Serie enthalten und unterstützt den Marktzugang in der Eurasischen Wirtschaftsunion (Russland, Kasachstan, Belarus und Partnerstaaten).
• Kompakte Abmessungen – Die Variante der Serie 19 mit 1/4"-Anschluss misst nur 1,7 Zoll (41 mm) in der Länge und 0,5 Zoll (13 mm) in der Breite, wodurch eine Installation auch auf engstem Raum möglich ist, ohne die Leistung des Rückschlagventils zu beeinträchtigen.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Temperaturangaben gelten gleichermaßen für Umgebungs- und Medienbedingungen für alle Varianten der Serie 19.

Durchflussleistungsdaten

Durchflussleistung für die repräsentative 1/4"-Anschlussvariante der Serie 19 (Modell 1958A1120). Sowohl 1-2- als auch 2-1-Durchflusswege (pilotgeöffnet, umgekehrt) werden bewertet.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Zylinderposition halten und Last halten

• Druckspeicherung in pneumatischen Zylindern, um einen Zylinder in Position zu halten, wenn die Steuerluft abgeschaltet wird, und verhindert so ein Abdriften durch äußere Lasten, Schwerkraft oder Vibrationen bei leichten bis mittelschweren Anwendungen.
• Sichere Rückstellfunktion in pneumatischen Kreisläufen, bei denen ein Zylinder ausgefahren oder eingefahren bleiben muss, bis ein gezieltes Pilotsignal den eingeschlossenen Druck freigibt und so eine kontrollierte Rückstellung ermöglicht.
• Klemm- und Vorrichtungsanwendungen in Montagelinien, bei denen pneumatisch betriebene Klemmen den Halt auch nach dem Abschalten des Steuerventils beibehalten müssen, wodurch der Druckluftverbrauch reduziert und gleichzeitig die Position gehalten wird.

Kompakte Panel- und Verteilerintegration

• Pneumatische Steuerungssysteme für die Schalttafelmontage, bei denen das rechtwinklige Gehäuse den Platzbedarf für die Rohrleitungen im Vergleich zu einem geraden Inline-Ventil reduziert, was sich besonders bei Mehrkreis-Verteilerbaugruppen als nützlich erweist.
• Kleinbohrungs-Zylinderkreisläufe an Werkzeugmaschinen, Verpackungsanlagen und Materialhandhabungssystemen, bei denen kompakte Rückschlagventilabmessungen den Platzbedarf im Schaltschrank minimieren.
• Bei den Push-to-Connect-Schlauchsystemen, bei denen die Push-to-Connect-Variante der Serie 19 auf Kompressionsverschraubungen verzichtet und eine schnellere Montage und Demontage für häufige Wartungsarbeiten ermöglicht, ist dies besonders wichtig.

Allgemeine pneumatische Sicherheitsschaltungen

• Sicherheitsfunktionen der Kategorie 1 gemäß ISO 13849-1, bei denen ein einzelnes zuverlässiges Tellerrückschlagventil ausreicht, um eine unbeabsichtigte Zylinderbewegung unter normalen Betriebsbedingungen zu verhindern.
• Fluidkraftkreisläufe, die eine Rückströmungssperre unter Gegendruckbedingungen erfordern, wie z. B. Gegengewichts- und Absturzsicherungsfunktionen an leicht belasteten vertikalen Zylindern.
• Anlagen zur Lebensmittel- und Getränkeverarbeitung sowie zur pharmazeutischen Industrie, bei denen die Option des schmierungsfreien Betriebs das Eindringen von Öl in Reinräume oder Hygienebereiche vermeidet.

Bestellung und Konfiguration der Modellnummer

Die Serie 19 verwendet eine Modellnummernstruktur, die Anschlussgröße, Gewindetyp, Anschlussart und Dichtungsmaterial kodiert. Kontaktieren Sie ROSS Controls unter (800) 438-7677 für den vollständigen Konfigurator und aktuelle Preise. Beispielhafte Modellnummern finden Sie unten.

Modelle mit NPT-Gewinde verwenden das Standard-Modellnummernpräfix (z. B. 1958A1120). Modelle mit G-Gewinde (BSPP) erhalten das Präfix „D“ (z. B. D1958A1160).

Für metrische Schlauchgrößen (z. B. 6 mm Außendurchmesser) sind Varianten mit Steckverbindern erhältlich. Die Modellnummern für Steckverbinder erhalten Sie bei ROSS Controls.

Alle Ventile der Serie 19 sind standardmäßig mit Buna-N- und Fluorkohlenstoffdichtungen ausgestattet und decken den gesamten Temperaturbereich von 15 bis 160 °F (-10 bis 70 °C) ab.

Die Serie 19 ist mit 1/4"- und 3/8"-Anschlüssen erhältlich. Für größere Anschlussgrößen oder höhere Durchflussmengen empfehlen wir die vorgesteuerten Rückschlagventile der Serie 27.

Zubehör

Banjo-Anschlüsse und Push-to-Connect-Adapter

Gewinde-Banjo-Anschlüsse und Push-to-Connect-Rohrverschraubungen sind als werkseitig installierte Optionen für die 19er-Serie erhältlich, wodurch die Notwendigkeit separater Adapteranschlüsse entfällt und die Anzahl der Installationsteile reduziert wird.

Auspuffschalldämpfer

Für die Geräuschreduzierung in pneumatischen Kreisläufen sind ROSS-Aluminium-Abgasschalldämpfer erhältlich. Um Gegendruck zu vermeiden, ist sicherzustellen, dass die Durchflusskapazität des Schalldämpfers den Anforderungen an den Abgasdurchfluss des Kreislaufs entspricht oder diese übersteigt.

Verwandte Produkte & Zubehör

• Pilotgesteuerte Rückschlagventile der Serie 27 (1305) – Pilotgesteuerte Inline-Rückschlagventile mit größerem Durchmesser für Kategorie 1 PL c-Lasthaltung mit höherer Durchflusskapazität und optionaler Druckentlastung. https://www.rosscontrols.com/en/series/1305-27-series-pilot-operated-check-valves
• SV27-Serie PO-Rückschlagventile für externe Überwachung (1306) – Pilotgesteuerte Rückschlagventile mit integriertem DPST-Sicherheitsschalter für Lasthaltung der Kategorie 2 PL c mit Positionsrückmeldung. https://www.rosscontrols.com/en/series/1306-sv27-series-pilot-operated-check-valves-for-external-monitoring
• Redundante Rückschlagventile der Serie SV27 PO (1307) – Redundantes, zweikanaliges, vorgesteuertes Rückschlagventil mit DPST-Schalter für Kategorie 3 PL e-Lasthaltung. https://www.rosscontrols.com/en/series/1307-sv27-series-pilot-operated-redundant-check-valves
• Doppelventil der Serie CC4 (1303) – 4/3-Wegeventil mit geschlossenem Mittelzentrum für sichere Zylindersteuerung und Lasthaltung der Kategorie 4 PL e. https://www.rosscontrols.com/en/series/1303-cc4-series-double-valve
• Rückschlagventile (Standard) – ROSS-Standard-Rückschlagventile für Anwendungen zur Rückflussverhinderung in pneumatischen Kreisläufen (ohne Sicherheitsanforderungen). https://www.rosscontrols.com/en/series/262-check-valves

Häufig gestellte Fragen (FAQ)

F: Was ist ein vorgesteuertes Rückschlagventil und wie funktioniert die Serie 19?

A: Ein vorgesteuertes Rückschlagventil ermöglicht den freien Durchfluss in eine Richtung (Anschluss 1 zu Anschluss 2) und verhindert standardmäßig den Rückfluss. Um den Rückfluss von Anschluss 2 zu Anschluss 1 zu ermöglichen, muss an Anschluss 12 ein pneumatisches Steuersignal angelegt werden. Bei der Serie 19 schließt der Ventilkegel, sobald der Steuerdruck entfernt wird, und hält den Druck auf der Zylinderseite (Anschluss 2) aufrecht, wodurch der Zylinder in Position gehalten wird.

F: Was ist der Vorteil der rechtwinkligen Bauweise der 19er-Serie?

A: Durch die rechtwinklige Bauform sind die Anschlüsse Port 1 und Port 2 senkrecht zueinander angeordnet. Dadurch entfällt bei Schalttafelmontage der Bedarf an externen Winkelstücken, die Anzahl potenzieller Leckstellen wird reduziert und eine kompaktere Installation ermöglicht, wo ein gerades Gehäuse zusätzliche Biegungen in den Rohren erfordern würde.

F: Welche Anschlussarten sind für die 19er-Serie erhältlich?

A: Die Serie 19 ist mit Banjo-Gewindeanschlüssen und mit Steckverbindern für metrische Schläuche erhältlich. Die Steckverbinder ermöglichen das werkzeuglose Einsetzen und Entfernen der Schläuche, was die Installation und Wartung an hochdichten pneumatischen Schaltschränken vereinfacht. Spezifische Modellnummern für die Steckverbinder erhalten Sie bei ROSS Controls.

F: Welcher Betriebsdruckbereich ist zulässig?

A: Die Serie 19 arbeitet mit einem Druckbereich von 5 bis 150 psig (0,3 bis 10 bar). Der große untere Druckbereich (ab 5 psig) macht sie geeignet für pneumatische Niederdruck-Steuerkreise, Anwendungen in der Nähe von Vakuum und Systeme, bei denen es während des Anlaufs zu kurzzeitigen Niederdruckbedingungen kommen kann.

F: Welche Temperaturgrenzen gelten?

A: Die Serie 19 ist für Umgebungs- und Medientemperaturen von -10 °C bis 70 °C ausgelegt. Dies deckt Standard-Industrieumgebungen und Installationen in gemäßigten Kaltklimazonen ab. Für längere Kühllagerung unter -10 °C oder erhöhte Temperaturen über 70 °C wenden Sie sich bitte an ROSS Controls, um alternative Produkte zu erhalten.

F: Unterstützt die 19er-Serie einen schmierungsfreien Betrieb?

A: Ja. Die Serie 19 ist sowohl für geschmierte als auch für ungeschmierte Druckluft geeignet. Der Betrieb ohne Schmierung ist besonders vorteilhaft in der Lebensmittel- und Getränkeindustrie, der pharmazeutischen Industrie und in Reinräumen, wo Ölnebel aus einem Druckluftschmiergerät unerwünscht wäre.

F: Welche Sicherheitskategorie und PL erreicht die 19er-Serie?

A: Die Serie 19 ist gemäß ISO 13849-1 in die Sicherheitskategorie 1, Leistungsstufe c (PL c) und gemäß IEC 61508/61511 in die Sicherheitsstufe SIL 2 eingestuft. Diese Einstufung spiegelt die hohe Zuverlässigkeit der Ventilkonstruktion ohne integrierte Positionsüberwachung wider. Für Anwendungen, die Kategorie 2 oder höher mit Überwachung erfordern, verwenden Sie bitte die Serie SV27.

F: Über welche Zertifizierungen verfügt die 19er-Serie?

A: Die Serie 19 verfügt über eine EAC-Konformitätserklärung für die Märkte der Eurasischen Wirtschaftsunion. Sie besitzt keine DGUV- oder CE-Zertifizierung. Für Anwendungen, die eine DGUV- oder CE-Kennzeichnung am Lasthalteventil erfordern, siehe die Serie SV27 (Kategorie 2, CE- und DGUV-zertifiziert).

F: Welche Gehäuse- und Dichtungsmaterialien werden verwendet?

A: Das Gehäuse besteht aus vernickeltem Messing und eloxiertem Aluminium. Der Ventilkegel ist aus Acetal und Edelstahl gefertigt. Sowohl Buna-N- als auch Fluorkohlenstoffdichtungen sind standardmäßig enthalten und gewährleisten eine zuverlässige Dichtungsleistung über den gesamten Betriebstemperaturbereich sowie Kompatibilität mit handelsüblicher gefilterter Druckluft.

F: Wie hoch ist die Durchflusskapazität der Serie 19?

A: Die Variante mit 1/4"-Anschluss (Modell 1958A1120) hat einen Durchfluss von 0,4 Cv (394 Nl/min) in beiden Richtungen (1-2 und 2-1, vorgesteuert geöffnet). Die Variante mit 3/8"-Anschluss (Modell 1958A3130) hat einen Durchfluss von 1,2 Cv (1.181 Nl/min) in Richtung 1-2 und 1,3 Cv (1.279 Nl/min) in der vorgesteuert geöffneten Rückwärtsrichtung. Für höhere Durchflussanforderungen empfehlen wir die Serie 27.

F: Wie wird die Serie 19 in einen Lasthaltekreis eingebaut?

A: Montieren Sie das Ventil so, dass Anschluss 1 mit dem Wegeventil (Zu-/Abluftkreislauf) und Anschluss 2 mit dem Zylinderanschluss verbunden ist. Verbinden Sie Anschluss 12 mit dem Steuersignal für die Rückströmung. Sobald das Wegeventil stromlos wird, fällt das Steuersignal an Anschluss 12 aus, das Ventil der Serie 19 schließt und der Zylinderdruck wird eingeschlossen.

F: Ist die 19er-Serie mit G-Gewinde (BSPP) erhältlich?

A: Ja. Varianten mit G-Gewinde (BSPP) sind in der Modellnummer mit dem Präfix „D“ gekennzeichnet (z. B. D1958A1160 für einen 6-mm-Steckanschluss 1, G 1/8"-Anschluss 2). Kontaktieren Sie ROSS Controls unter rosscontrols.com oder +1 (800) 438-7677 für eine vollständige Übersicht der Gewinde- und Anschlussoptionen.

Installations- und Wartungsrichtlinien

• Montieren Sie die Serie 19 so, dass Anschluss 1 mit der Zufuhr- oder Steuerventilseite und Anschluss 2 mit dem Zylinder- oder Stellantriebsanschluss verbunden ist. Eine umgekehrte Montage führt zu einem ungehinderten Durchfluss in die unerwünschte Richtung.
• Stellen Sie sicher, dass der Pilotanschluss 12 an eine Druckquelle angeschlossen ist, die zuverlässig abgeschaltet wird, wenn eine Lasthaltung erforderlich ist. Das Ventil schließt nicht, solange am Anschluss 12 Pilotdruck anliegt.
• Die 19er-Serie muss mit gefilterter Druckluft versorgt werden. Ein Filter mit einer Mindestfeinheit von 5 Mikron wird vorgeschaltet empfohlen, um zu verhindern, dass sich Verunreinigungen am Ventilsitz ablagern und unter Lastbedingungen zu Leckagen führen.
• Prüfen Sie, ob der Versorgungsdruck im Betriebsbereich von 5 bis 150 psig (0,3 bis 10 bar) liegt. Drücke unter 5 psig können zu einer unvollständigen Öffnung des Ventilkegels in Versorgungsrichtung führen.
• Bei Steckverbindungen den Schlauch vollständig in das Verbindungsstück einführen, bis er am Anschlag sitzt. Durch leichtes Ziehen am Schlauch prüfen, ob er richtig eingerastet ist. Zum Trennen des Schlauchs den Entriegelungsring der Spannzange verwenden; den Schlauch niemals herausziehen, ohne vorher die Spannzange zu lösen.
• Bei Banjo-Verschraubungen ist an allen NPT- oder G-Gewindeverbindungen ein für Druckluft geeignetes Gewindedichtmittel zu verwenden. Messinggewinde dürfen nicht überdreht werden. Das Drehmoment ist auf die Banjoschraube und nicht auf das Gehäuse anzuwenden, um Verformungen zu vermeiden.
• Prüfen Sie, ob die Umgebungstemperatur am Installationsort zwischen -10 °C und 70 °C liegt. Installieren Sie das Ventil nicht in Umgebungen unter -10 °C, ohne vorher die Auswirkungen der Kälte auf die Flexibilität der Ventilkegeldichtung zu prüfen.
• Für den Betrieb ohne Schmierung ist sicherzustellen, dass kein vorgelagerter Druckluftöler vorhanden ist oder dass der Öler für diesen Kreislaufzweig auf Nullleistung eingestellt ist. Ölverunreinigungen aus dem vorgelagerten Bereich können den Verschleiß der Dichtungen mit der Zeit beschleunigen.
• Nach der Installation muss der Kreislauf unter Druck gesetzt und geprüft werden, ob das Ventil auf der Anschlussseite 2 bei abgeschaltetem Pilotsignal Gegendruck hält. Jedes hörbare Leck am Zylinderanschluss bei stromlosem Steuerventil deutet auf ein Dichtheitsproblem hin, das vor Inbetriebnahme des Kreislaufs behoben werden muss.
• Führen Sie einen Funktionstest der Pilotfreigabefunktion durch, indem Sie an Anschluss 12 einen Pilotdruck anlegen und bestätigen, dass der Gegendruck an Anschluss 2 abgelassen wird. Bestätigen Sie, dass sich der Druck wieder aufbaut, wenn das Pilotsignal entfernt wird.
• Verwenden Sie die Serie 19 nicht als alleiniges Lasthalteelement in Anwendungen, die eine Sicherheitskategorie 2 oder höher erfordern, ohne zusätzliche Überwachung. Für überwachtes Lasthalten spezifizieren Sie die Serie SV27 mit DPST-Schalter.
• Prüfen Sie das Ventil regelmäßig auf Verschleiß der äußeren Dichtung oder Korrosion des Ventilgehäuses, insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder häufigem Reinigungseinsatz. Tauschen Sie die Dichtungen oder das gesamte Ventil beim ersten Anzeichen einer Leckage aus, um ein Verrutschen des Zylinders bei lasthaltenden Anwendungen zu verhindern.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter +1-248-764-1800 oder gebührenfrei unter (800) 438-7677, oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Vollständige technische Daten, Maßzeichnungen und Zugang zum Ventilkonfigurator finden Sie auf der Produktseite der ROSS Controls 19-Serie unter rosscontrols.com oder kontaktieren Sie ROSS unter (800) 438-7677.
