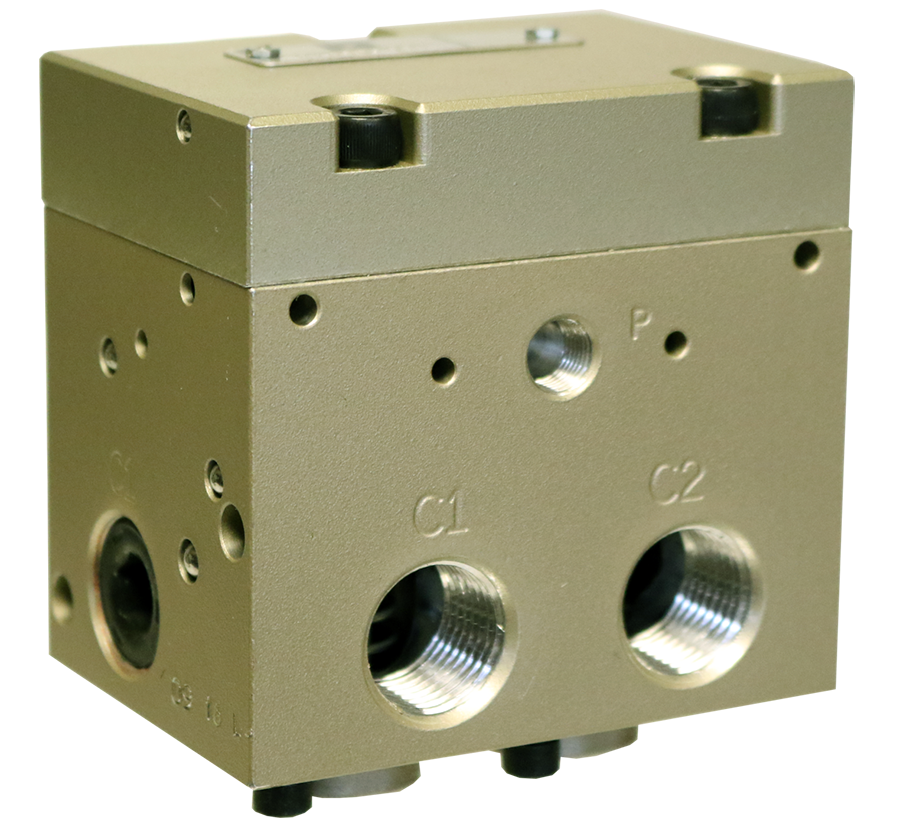

Vorgesteuerte Rückschlagventile der Baureihe 27 Sicherheitskategorie 1 PL c, Leitungseinbau, mit und ohne Druckentlastung

Produktübersicht

Die vorgesteuerten Rückschlagventile der Serie 27 von ROSS Controls sind Inline-Sitzventile, die für Last- und Zylinderpositionssicherung in pneumatischen Sicherheitskreisläufen entwickelt wurden. Diese Ventile halten den Druck in einem Zylinder oder Aktor aufrecht, um die Position bei einem Sicherheitsereignis, wie z. B. einem Ausfall der elektrischen oder pneumatischen Energieversorgung, zu gewährleisten. Vorgesteuerte Rückschlagventile eignen sich überall dort, wo eine hohe Durchflussrate oder eine ferngesteuerte Rückschlagfunktion benötigt wird und stoppen einen Zylinder bei Ausfall der Steuerspannung automatisch.

Die Serie 27 verwendet eine pneumatisch gesteuerte 2/2-Rückschlagfunktion. Unter normalen Versorgungsbedingungen strömt Luft frei von Anschluss 1 zu Anschluss 2. Wird die Luftzufuhr unterbrochen, schließt das Ventil und hält den Druck auf der Zylinderseite (Anschluss 2) aufrecht, wodurch ein Rückfluss verhindert und die Zylinderposition gehalten wird. Um einen Rückfluss von Anschluss 2 zu Anschluss 1 zu ermöglichen, muss am Pilotanschluss ein pneumatisches Steuersignal angelegt werden. Diese kontrollierte Freigabe ermöglicht es dem Zylinder, kontrolliert und sicher in seine Ausgangsposition zurückzukehren.

Es stehen zwei Ausführungen zur Verfügung: ohne Druckentlastung und mit manueller Druckentlastung. Die Variante mit manueller oder ferngesteuerter Druckentlastung verfügt über einen Entlüftungssignalanschluss (BP). Wird der Druck am Entlüftungssignalanschluss abgelassen, entweicht der eingeschlossene Zylinderdruck. Dies ermöglicht ein kontrolliertes Absenken von Lasten oder ein Zurückfahren des Zylinders, ohne den Hauptsteuerkreis wieder einschalten zu müssen. Diese Funktion ist entscheidend für die Sperr- und Kennzeichnungsverfahren sowie für Wartungsarbeiten an vertikal beladenen Zylindern.

Das auf der ROSS-Ventiltechnologie basierende Ventilgehäuse aus Aluminiumguss beherbergt Ventilelemente aus Acetal und Edelstahl mit Buna-N-Dichtungen. Die Konstruktion gewährleistet nahezu keine interne Leckage, schnelles Ansprechverhalten und eine hohe Durchflusskapazität im Verhältnis zur Ventilgröße. Der Betriebsdruckbereich liegt zwischen 2 und 10 bar (30 bis 150 psig), der Temperaturbereich zwischen 4 und 80 °C (40 bis 175 °F).

Wichtigste technische Merkmale

• Ventilkegelkonstruktion für nahezu leckagefreie Ventilation – Die Direktsitz-Ventilkegelkonstruktion gewährleistet eine nahezu leckagefreie interne Ventilation unter Lastbedingungen und sorgt so dafür, dass der Zylinderdruck ohne kontinuierliche Luftzufuhr und ohne messbare Zylinderdrift im Laufe der Zeit aufrechterhalten wird.
• Inline-Montage – Das Inline-Gehäuse wird direkt in die pneumatische Leitung zwischen dem Wegeventil und dem Zylinderanschluss eingebaut. Dadurch wird das Luftvolumen zwischen Ventil und Aktor minimiert und die Reaktionszeit verkürzt.
• Manuelle oder ferngesteuerte Druckentlastung – Über den optionalen Druckentlastungsanschluss (BP) kann der eingeschlossene Flaschendruck manuell oder ferngesteuert durch Druckentlastung am BP-Anschluss abgelassen werden. Dies ermöglicht das sichere Absenken von Lasten, das Zurückziehen der Flasche und die Einhaltung der LOTO-Vorschriften, ohne das Steuerventil erneut mit Strom versorgen zu müssen.
• Hohe Durchflusskapazität – Anschlussgrößen von 1/4" bis 3/4" mit einem Durchfluss von bis zu 9,2 Cv (9.053 Nl/min) bei der 3/4"-Körpergröße, wodurch Zylinderkreisläufe mit hohem Durchfluss unterstützt werden, die schnelle Aus- und Einfahrzyklen erfordern und gleichzeitig die Position sicher halten.
• Sicherheitskategorie 1 PL c – Die Ventilfeder ist gemäß ISO 13849-1 in die Sicherheitskategorie 1, Leistungsstufe c (PL c) und gemäß IEC 61508/61511 in die Sicherheitsstufe SIL 2 eingestuft, basierend auf der hohen Zuverlässigkeit des Ventilkegels. Sie eignet sich zur Integration in Sicherheitsschaltungen als Komponente der Sicherheitsfunktion der Kategorie 1.
• Automatischer Stopp bei Stromausfall – Bei Ausfall der elektrischen oder pneumatischen Steuerung wird das Steuersignal entfernt und der Ventilkegel schließt. Dadurch wird die Zylinderbewegung automatisch gestoppt und der Druck eingeschlossen. Eine zusätzliche Sicherheitsfeder oder ein weiterer Mechanismus ist nicht erforderlich.
• Gehäuse aus Aluminiumguss – Die leichte Aluminiumgusskonstruktion bietet Korrosionsbeständigkeit, Festigkeit und geringes Gewicht für Schalttafel- und Inline-Installationen. Das Aluminiumgehäuse leitet Wärme bei Anwendungen mit hoher Schaltfrequenz effektiv ab.
• ROSS Poppet Technology – Schmutzunempfindliche, verschleißkompensierende Ventilsitze sorgen für gleichbleibende Dichtungsleistung über Millionen von Zyklen bei minimalem Wartungsaufwand und reduzieren so ungeplante Ausfallzeiten in Produktionsumgebungen.
• EAC-Konformitätserklärung – Die EAC-Konformitätserklärung ist enthalten und unterstützt den Marktzugang in der Eurasischen Wirtschaftsunion.
• SISTEMA-Bibliothek verfügbar - Die herunterladbaren SISTEMA-Bibliotheksdateien unterstützen die Berechnung von Sicherheitsfunktionen gemäß ISO 13849-1, um die Dokumentation von Sicherheitsschaltungen und die Überprüfung des Leistungsniveaus zu vereinfachen.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Temperaturangaben gelten gleichermaßen für Umgebungs- und Medienbedingungen für alle Varianten der Rückschlagventile der Serie 27 PO.

Durchflussleistungsdaten

Durchflussleistungsdaten für repräsentative Anschlussgrößen der Serie 27. Beide Konfigurationen (ohne Druckentlastung und mit manueller Entlüftung) weisen die gleichen Durchflussdaten auf. Alle Durchflusswerte beziehen sich auf die Durchflussrichtung 1-2 (Freifluss); die Rückflusskapazität bei vorgesteuerter Öffnung ist äquivalent.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Vertikale Zylinderlastaufnahme

• Bei vertikal montierten Zylindern, die eine Schwerkraftlast tragen, wie z. B. Werkzeugsätze, Pressplatten, Hubtische und Werkstückpositionierer, fängt die Serie 27 pneumatische Energie auf, um ein unkontrolliertes Absinken zu verhindern, wenn die Steuerluft abgeschaltet wird.
• Klemm- und Vorrichtungszylinder in Schweiß-, Montage- und Bearbeitungsprozessen, die die Halteposition auch bei kurzen Produktionsunterbrechungen, Notstopps oder dem Zugang des Bedieners zum Arbeitsbereich beibehalten müssen.
• Pneumatische Aktuatoren an Kipptischen, Hebemechanismen und Industrierobotern, bei denen die Zylinderposition nach einem Not-Aus-Befehl oder einem Ausfall der Steuerstromversorgung in einem sicheren Zustand gehalten werden muss.

Anwendungen für horizontale und mehrachsige Zylinder

• Horizontale Zylinderkreisläufe in Umformpressen, Transfermechanismen und Schiebeeinheiten, bei denen eine Positionsdrift aufgrund von Dichtungsleckagen im Wegeventil zu einer Fehlausrichtung des Werkstücks oder zu Maschinenschäden führen würde.
• Mehrachsige pneumatische Positioniersysteme, bei denen jede Achse eine unabhängige Lastaufnahme erfordert, um die Werkstückposition beizubehalten, während sich andere Achsen bewegen.
• Pneumatisches Spannen in Rohkarosserie-Vorrichtungen, Montagevorrichtungen und Prüfvorrichtungen, bei denen die Spannkraft während der Produktionsverweilzeit ohne kontinuierlichen Luftverbrauch aufrechterhalten werden muss.

Automatisierte Fertigung und Materialhandhabung

• Verpackungsmaschinen wie Palettierer, Kartonaufrichter und Stretchwickler, bei denen die Stopp- und Haltefunktionen eine zuverlässige Aufrechterhaltung der Zylinderposition zwischen den Maschinenzyklen erfordern.
• Materialförderanlagen, einschließlich Förderbänder, Weichen, Stopps und Tore, bei denen pneumatische Aktuatoren ihre Position während Warteschlangenbildungen oder Maschinenstillständen ohne Kriechen unter Gegendruck halten müssen.
• Stanz- und Metallumformpressen, die Antidriftfunktionen an den Niederhalterzylindern und Dämpfungszylindern erfordern, bei denen die Positionsgenauigkeit die Teilequalität direkt beeinflusst.
• Automobilmontagelinien, bei denen Dutzende von Pneumatikzylindern pro Station während des Karosserieschweißvorgangs, des Modellwechsels oder von Notstoppereignissen zuverlässig ihre Position halten müssen.

Sicherheitsschaltungen und Energieisolierung

• Sicherheitsfunktionen der Kategorie 1 gemäß ISO 13849-1, bei denen die inhärente Zuverlässigkeit des Tellerrückschlagventils einen passiven Sicherheitsstoppmechanismus bietet, der kein Steuersignal zum Halten der Position benötigt.
• LOTO-kompatible Schaltkreise mit manueller Druckentlastung (BP-Anschluss), die eine kontrollierte Druckentlastung und einen kontrollierten Zylinderrückzug während der Sperr-/Kennzeichnungsverfahren ermöglichen, ohne den Steuerschaltkreis wieder mit Strom zu versorgen.
• Not-Aus-Schaltungen in pneumatischen Pressenlinien, Fördersystemen und Industrierobotern, bei denen die Serie 27 beim Wegfall des Pilotsignals einen automatischen Sicherheitszustand bereitstellt.
• Fernisolierung der Energieversorgung für schwer zugängliche oder hoch gelegene Zylinderinstallationen, bei denen der Entlüftungsanschluss mit einem manuellen Steuerventil oder einem Magnetventil am Boden verbunden ist, um eine sichere Druckentlastung aus der Ferne zu gewährleisten.

Bestellung und Konfiguration der Modellnummer

Die Modellnummer des vorgesteuerten Rückschlagventils der Serie 27 kodiert die Serie, die Gehäusegröße, die Anschlussgröße, den Gewindetyp und die Druckentlastungsoption. Kontaktieren Sie ROSS Controls unter (800) 438-7677 oder besuchen Sie rosscontrols.com für den vollständigen Konfigurator und die aktuellen Preise.

Anschluss-/Gehäusegrößencodes: 2 = 1/4"-Anschlüsse, 3 = 3/8"-Anschlüsse, 5 = 1/2"- bis 3/4"-Anschlüsse. Die vollständige Größentabelle erhalten Sie auf Anfrage bei ROSS.

Gewindeart: Standardmodelle verwenden NPT-Gewinde. Für Varianten mit G-Gewinde (BSPP) fügen Sie das Präfix „D“ hinzu.

Druckentlastungsoption: Modelle mit der Endung „08“ verfügen nicht über einen Druckentlastungsanschluss. Modelle mit der Endung „19“ verfügen über einen manuellen Druckentlastungsanschluss (BP).

Alle Varianten der Rückschlagventile der Serie 27 PO arbeiten mit gefilterter Druckluft (Buna-N-Dichtungen) mit einem Nenndruck von 30 bis 150 psig (2 bis 10 bar).

Die Serie 27 ist mit Anschlussgrößen von 1/4" bis 3/4" erhältlich. Für Anwendungen, die einen höheren Durchfluss oder eine Positionsüberwachung erfordern, empfehlen wir die Serie SV27.

27er Serie PO Rückschlagventil Beispielmodellnummern

Zubehör

Auspuffschalldämpfer

ROSS-Aluminium-Abgasschalldämpfer sind für alle Anschlussgrößen der Serie 27 erhältlich. Installieren Sie Schalldämpfer an den Abgasanschlüssen, um pneumatische Geräusche in Anwendungen mit hoher Taktfrequenz zu reduzieren. Stellen Sie sicher, dass die Durchflusskapazität des Schalldämpfers den Anforderungen des Abgasstroms entspricht oder diese übersteigt, um eine Behinderung des Abblasens oder des Rückflusses bei vorgesteuerter Öffnung zu vermeiden.

Zubehör zur Druckprüfung

Für ausgewählte Varianten der Serie 27 sind optionale Druckprüfanschlüsse erhältlich, darunter optische Druckanzeigen (mit herausspringendem Stift zur Bestätigung) und elektrische Druckschalter mit einer voreingestellten Abfallflanke von 5 psi. Diese bieten eine zusätzliche Bestätigung, dass der Zylinderdruck vor dem Zugriff durch den Bediener abgelassen wurde und erfüllen in Kombination mit der Steuerungsüberwachung die Anforderungen der Anwendungskategorie 2.

Verwandte Produkte & Zubehör

• Pilotgesteuerte Rückschlagventile der Serie 19 (1304) – Kompakte, rechtwinklige, pilotgesteuerte Rückschlagventile für die Lasthaltung der Kategorie 1 PL c in Schalttafeln mit kleinem Durchmesser und Banjo- oder Steckverbindungen. https://www.rosscontrols.com/en/series/1304-19-series-pilot-operated-check-valves
• SV27-Serie PO-Rückschlagventile für externe Überwachung (1306) – Pilotgesteuerte Rückschlagventile mit integriertem DPST-Sicherheitsschalter für Lasthaltung gemäß Kategorie 2 PL c mit Positionsrückmeldung und DGUV/CE-Zertifizierung. https://www.rosscontrols.com/en/series/1306-sv27-series-pilot-operated-check-valves-for-external-monitoring
• Redundante Rückschlagventile der Serie SV27 PO (1307) – Redundantes, zweikanaliges, vorgesteuertes Rückschlagventil mit DPST-Schalter für Kategorie 3 PL e-Lasthaltung mit externer Überwachung. https://www.rosscontrols.com/en/series/1307-sv27-series-pilot-operated-redundant-check-valves
• Doppelventil der Serie CC4 (1303) – 4/3-Wegeventil mit geschlossenem Mittelzentrum für bidirektionale, sichere Zylindersteuerung und Lasthaltung der Kategorie 4 PL e. https://www.rosscontrols.com/en/series/1303-cc4-series-double-valve
• LOX-Sperrventile (Energieisolierung) – Sperrventile zur sicheren Energieisolierung während Wartungsarbeiten gemäß den OSHA-Vorschriften für die Sperrung und Kennzeichnung (Lockout/Tagout). Sie ergänzen die Funktion von PO-Rückschlagventilen zur Lasthaltung. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Häufig gestellte Fragen (FAQ)

F: Welche Funktion hat das vorgesteuerte Rückschlagventil der Serie 27?

A: Die Serie 27 ist ein 2/2-Wege-Rückschlagventil mit vorgesteuerter Vorsteuerung und normalerweise geschlossenem Ausgang. Unter normalen Versorgungsbedingungen strömt Luft frei von Anschluss 1 zu Anschluss 2. Wird das Versorgungssignal entfernt, schließt der Ventilkegel und hält den Druck auf der Zylinderseite (Anschluss 2) aufrecht, wodurch der Zylinder in Position gehalten wird. Um den Rückfluss (Zylinderrücklauf) zu ermöglichen, muss ein pneumatisches Vorsteuersignal angelegt werden. Ohne dieses Signal bleibt das Ventil geschlossen und gewährleistet so die passive Lasthaltung.

F: Was ist der Blowdown-Anschluss (BP) und wann sollte er angegeben werden?

A: Der Entlüftungssignalanschluss (BP) ist ein kontrollierter Druckentlastungsmechanismus, der bei ausgewählten Varianten der Serie 27 verfügbar ist. Wird der Druck am BP-Anschluss entfernt, entweicht der eingeschlossene Zylinderdruck und der Zylinder kann sich zurückziehen. Die BP-Anschlussvariante ist zu verwenden, wenn: (1) die Anwendung eine manuelle oder ferngesteuerte Druckentlastung für LOTO-Verfahren erfordert; (2) die Last kontrolliert abgesenkt werden muss, ohne den Steuerkreis wieder zu aktivieren; oder (3) ein entferntes Sicherheitsventil oder ein Verriegelungsmechanismus benötigt wird, um die Zylinderenergie aus sicherer Entfernung freizusetzen.

F: Welche Sicherheitskategorie und PL erreicht die 27er-Serie?

A: Die Serie 27 ist gemäß ISO 13849-1 in die Sicherheitskategorie 1, Leistungsstufe c (PL c) und gemäß IEC 61508/61511 in SIL 2 eingestuft. Diese Einstufung basiert auf der hohen Zuverlässigkeit der Ventilkegelkonstruktion und dem B10D-Wert von 20.000.000 Schaltzyklen. Das Basisventil der Serie 27 verfügt über keine integrierte externe Überwachung. Für Anwendungen, die Kategorie 2 oder höher mit Positionsrückmeldung erfordern, ist die Serie SV27 mit DPST-Schalter zu verwenden.

F: Was ist der maximale Betriebsdruck?

A: Das Rückschlagventil der Serie 27 PO ist für einen Betriebsdruck von 30 bis 150 psig (2 bis 10 bar) ausgelegt. Der Mindestdruck von 30 psig gewährleistet eine zuverlässige Ventilbetätigung sowohl in Rückschlag- als auch in Pilotöffnungsrichtung. Betreiben Sie das Ventil nicht unter 30 psig, da ein zu niedriger Druck zu einer unvollständigen oder verzögerten Ventilbewegung führen kann.

F: Welche Portgrößen stehen zur Verfügung?

A: Die Serie 27 ist mit Anschlussgrößen von 1/4", 3/8", 1/2" und 3/4" sowie NPT- oder G-Gewinde (BSPP) erhältlich. Die Variante mit 3/4"-Anschluss erreicht einen Durchfluss von 9,2 Cv (9.053 Nl/min). Für größere Anschlussgrößen oder höhere Durchflussanforderungen wenden Sie sich bitte an ROSS Controls.

F: Kann die Serie 27 sowohl für horizontale als auch für vertikale Zylinderanwendungen verwendet werden?

A: Ja. Die Serie 27 eignet sich sowohl für horizontale als auch für vertikale Zylinderanwendungen. Bei vertikalen Zylindern mit Schwerkraftlasten wird die Variante mit Druckentlastung (BP-Anschluss) dringend empfohlen, um ein sicheres Absenken der Last während des Sperr-/Kennzeichnungsprozesses ohne erneute Aktivierung des Steuerstromkreises zu ermöglichen. Bei horizontalen Zylindern kann jede Konfiguration verwendet werden, je nachdem, ob eine Fernentlastung erforderlich ist.

F: Ist die 27er-Serie CE- oder DGUV-zertifiziert?

A: Nein. Das Basis-Rückschlagventil der Serie 27 (PO) verfügt zwar über eine EAC-Konformitätserklärung, jedoch nicht über eine CE- oder DGUV-Zertifizierung. Für Anwendungen, die eine CE-Kennzeichnung oder eine DGUV-Zertifizierung des lasthaltenden Ventils erfordern, verwenden Sie bitte die Serie SV27. Diese verfügt über einen sicherheitsgeprüften DPST-Schalter und ist CE-, DGUV- und CSA/UL-zertifiziert.

F: Welches Dichtungsmaterial wird in der Serie 27 verwendet?

A: Die Serie 27 verwendet standardmäßig Buna-N-Dichtungen. Der Betriebstemperaturbereich von 4 bis 80 °C (40 bis 175 °F) für Umgebungs- und Medienbedingungen basiert auf diesem Dichtungsmaterial. Für Anwendungen außerhalb dieses Temperaturbereichs wenden Sie sich bitte an ROSS Controls, um alternative Dichtungsmaterialien oder Produktempfehlungen zu erhalten.

F: Wie wird die Serie 27 in einen Lasthaltekreis eingebaut?

A: Installieren Sie die Serie 27 so, dass Anschluss 1 mit dem Ausgang des Wegeventils (Zu-/Abluftkreislauf) und Anschluss 2 mit dem Zylinderanschluss verbunden ist. Verbinden Sie den Pilotanschluss mit dem Signal, das die Zylinderrückführung steuert. Wenn das Wegeventil stromlos wird, fällt das Pilotsignal aus, der Ventilkegel schließt und der Zylinderdruck wird gehalten. Bei Varianten mit BP-Anschluss verbinden Sie diesen mit einem manuellen oder ferngesteuerten Druckentlastungsventil.

F: Welchen B10D-Wert hat die 27er-Serie?

A: Die Serie 27 hat einen B10D-Wert von 20.000.000 Zyklen. Dieser Wert gibt die Anzahl der Zyklen an, nach der statistisch gesehen bei 10 Prozent der Geräte ein gefährlicher Ausfall zu erwarten ist. Er wird in SISTEMA und ähnlichen Tools verwendet, um die mittlere Zeit bis zum Ausfall (MTTFD) zu berechnen und die Angaben zum Sicherheitsniveau für Anwendungen der Kategorie 1 PL c zu validieren.

F: Wie verhält sich die Serie 27 im Vergleich zum PO-Rückschlagventil der Serie 19?

A: Die Serie 27 verfügt über ein Gehäuse aus Aluminiumguss mit höherer Durchflusskapazität (bis zu 9,2 Cv gegenüber 1,3 Cv bei der Serie 19) und einem größeren Anschlussbereich (bis zu 3/4" gegenüber 3/8" bei der Serie 19). Die Serie 27 bietet außerdem einen optionalen Druckentlastungsanschluss. Die Serie 19 verwendet ein kompaktes, rechtwinkliges Gehäuse aus vernickeltem Messing und Aluminium, das sich für die Schalttafelmontage, Steckverbinder und kleine Kreisläufe eignet. Beide Serien erfüllen die Schutzart PL c Kategorie 1.

F: Ist die Serie 27 für den automatischen Stopp eines Zylinders bei Stromausfall geeignet?

A: Ja. Dies ist die primäre Sicherheitsfunktion der Serie 27. Bei Ausfall der elektrischen oder pneumatischen Steuerspannung wird das Steuersignal automatisch abgeschaltet. Der Ventilkegel schließt unter dem Gegendruck des Zylinders, wodurch der Druck eingeschlossen und die Zylinderbewegung ohne aktive Ansteuerung gestoppt wird. Dieses passive Sicherheitsverhalten ist die Grundlage für die Sicherheitsklasse PL c (Kategorie 1).

Installations- und Wartungsrichtlinien

• Die Serie 27 wird so montiert, dass Anschluss 1 mit dem Wegeventil und Anschluss 2 mit dem Zylinder- oder Aktuatoranschluss verbunden ist. Eine umgekehrte Montage führt zu freiem Durchfluss in die unerwünschte Richtung und beeinträchtigt die Haltefunktion.
• Positionieren Sie das Ventil so nah wie möglich am Zylinderanschluss, um das Volumen der zwischen Ventilsitz und Zylinder eingeschlossenen Luft zu minimieren. Größere eingeschlossene Luftvolumina führen zu einer stärkeren Zylinderdrift, bevor der Druckabfall ausgeglichen wird.
• Schließen Sie den Pilotanschluss an eine Druckquelle an, die zuverlässig abgeschaltet wird, wenn eine Lasthaltung erforderlich ist. Bei internen Pilotkonfigurationen ist dies typischerweise die Versorgungsleitung zum Wegeventil. Der Ventilkegel schließt nicht, solange am Pilotanschluss Pilotdruck anliegt.
• Bei Varianten mit BP-Anschluss wird der Entlüftungssignalanschluss mit einem manuell betätigten oder ferngesteuerten Ventil verbunden, das im Normalbetrieb unter Druck steht. Durch Druckentlastung des BP-Anschlusses wird der eingeschlossene Zylinderdruck kontrolliert abgelassen.
• Verwenden Sie gefilterte Druckluft mit einer Mindestpartikelfiltration von 5 Mikron. Verunreinigungen am Ventilsitz beeinträchtigen die Haltekraft und können den Ventilsitz beschädigen.
• Prüfen Sie, ob der Betriebsdruck im Bereich von 30 bis 150 psig (2 bis 10 bar) liegt. Betreiben Sie das System nicht unter 30 psig, da dies zu einer langsamen oder unvollständigen Öffnung des Ventilkegels in Zufuhrrichtung und somit zu einer langsamen Zylinderausdehnung führen kann.
• Die Umgebungs- und Medientemperatur am Installationsort muss zwischen 40 und 80 °C (40 bis 175 °F) liegen. Außerhalb dieses Bereichs können Buna-N-Dichtungen an Flexibilität und Dichtheit verlieren.
• Bei vertikalen Zylinderanwendungen mit Schwerkraftlasten ist sicherzustellen, dass der erforderliche Haltedruck die effektive Zylinderbohrungsfläche und den verfügbaren Versorgungsdruck nicht überschreitet. Die Serie 27 hält den Druck bei Versorgungsdruck oder Restdruck, je nachdem, welcher Wert zum Zeitpunkt des Schließens höher ist.
• Überprüfen Sie nach der Installation die Halteleistung, indem Sie den Zylinder unter Druck setzen, das Steuersignal (und den Pilotdruck) abschalten und sicherstellen, dass der Zylinder seine Position ohne hörbare Leckage hält. Jede Leckage an Anschluss 2 deutet auf ein Problem mit dem Sitz hin.
• Führen Sie einen Funktionstest der Pilotentriegelung durch: Legen Sie Pilotdruck an und prüfen Sie, ob sich die Entriegelung in umgekehrter Richtung wie vorgesehen öffnet. Prüfen Sie, ob sich der Druck nach dem Entfernen des Pilotdrucks wieder aufbaut. Bei Varianten mit BP-Anschluss prüfen Sie die Entlüftungsfunktion, indem Sie den BP-Anschluss drucklos machen und die kontrollierte Druckentlastung bestätigen.
• Prüfen Sie das Ventil in regelmäßigen Wartungsintervallen auf die Dichtheit der äußeren Dichtungen und Korrosion des Gehäuses. Ersetzen Sie die Dichtungen oder das gesamte Ventil beim ersten Anzeichen einer äußeren Leckage, um die zuverlässige Funktion zu gewährleisten.
• Für Anwendungen, die eine Sicherheitsleistung der Kategorie 2 oder höher mit überwachter Positionsrückmeldung erfordern, wählen Sie die SV27-Serie mit integriertem DPST-Schalter anstelle des Basisventils der Serie 27.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter +1-248-764-1800 oder gebührenfrei unter (800) 438-7677, oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Vollständige technische Daten, Maßzeichnungen, SISTEMA-Bibliotheksdateien und Zugang zum Ventilkonfigurator finden Sie auf der Produktseite für das ROSS Controls 27 Series PO Rückschlagventil unter rosscontrols.com oder kontaktieren Sie ROSS unter (800) 438-7677.
