Pedal- und Tretventile Baureihen 36 & RM

Produktübersicht

ROSS Controls bietet zwei Familien fußbetätigter pneumatischer Wegeventile an: die Pedal- und Trittventile der Serie 36 für die allgemeine fußbetätigte Schaltungssteuerung sowie das Fußpedal der Serie RM mit Schutzvorrichtung, das die Anforderungen der OSHA-Norm 1910.217 für Anwendungen mit mechanischen Stanzpressen erfüllt. Beide Familien ermöglichen die freihändige pneumatische Steuerung und geben dem Bediener so beide Hände für die Werkstückhandhabung, die Teileplatzierung und Werkzeugbedienung frei.

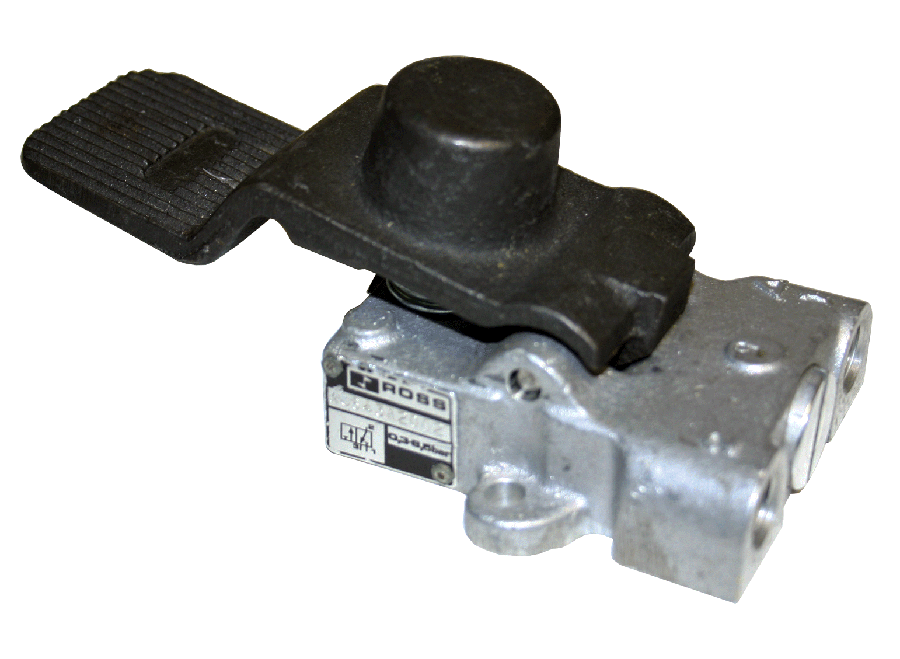

Die Pedal- und Trittventile der Serie 36 verwenden die gleichen Ventileinsätze und das gleiche Gehäuse wie die Hebelventile der Serie 36 der Serie 258 und bieten 3/2- und 4/2-Wege-Funktionen an 1/4-Zoll-NPT- oder G-Anschlüssen mit einem Cv-Wert von 1,2. Die Pedalvariante verfügt über ein federbelastetes Fußpedal zur kurzzeitigen Betätigung, während die Trittvariante ein rastendes Fußpedal besitzt, das seine Position nach dem Loslassen des Fußes beibehält. Beide sind Inline-Ventile mit einem Betriebsdruck von 5 bis 150 psig, wobei die Serie 36 speziell für Pedalanwendungen einen Betriebsdruck von 5 bis 125 psig aufweist.

Das Fußpedal der RM-Serie mit Schutzvorrichtung wurde speziell für Anwendungen entwickelt, die den Sicherheitsbestimmungen der OSHA 1910.217 unterliegen, insbesondere für den Betrieb von mechanischen Pressen. Das Schutzgehäuse verhindert ein versehentliches Betätigen des Pedals, indem der Bediener seinen Fuß vor dem Treten bewusst unter die Schutzvorrichtung schieben muss. Die 5/2-Wege-Ventilfunktion (fünf Ausgänge, zwei Positionen) kann vor Ort auf eine 3-Wege-Konfiguration umgerüstet werden. Die Ventile sind sowohl in nicht-arretierbaren als auch in arretierbaren Ausführungen erhältlich und bieten die sicherheitskritische Fußsteuerungsfunktion mit Standardbetätigung und Arretierung für Anwendungen, die einen dauerhaften Pedaldruck erfordern.

Für Konstruktionsingenieure, die fußbetätigte Steuerungen in Fertigungsumgebungen spezifizieren, bietet die Serie Fußbetätigungsoptionen von allgemeinen Produktionsvorgängen bis hin zur sicherheitsregulierten Pressensteuerung in einer Tellerkonstruktion, die Verunreinigungen auf Bodenebene, Späne- und Kühlmittelkontakt sowie den mechanischen Anforderungen wiederholter Fußbetätigung über längere Produktionsläufe standhält.

Wichtigste technische Merkmale

• Zwei unterschiedliche Pedalventilfamilien – Die Serie 36 bietet universelle 3/2- und 4/2-Wege-Fußsteuerungen in Pedal- (Federrückstellung) und Trittbrett-Ausführung (Rastfunktion). Die Serie RM bietet eine OSHA-1910.217-konforme 5/2-Wege-Fußsteuerung mit einem geschützten Gehäuse, das ein versehentliches Betätigen verhindert.
• Robuste Konstruktion für hohe Belastbarkeit im Fußraum – Alle Ventile dieser Serie verfügen über eine spezielle Ventilkonstruktion, die unempfindlich gegenüber Verunreinigungen durch Späne, Kühlmittel und Schmutz im Fußraum ist, wo die Pedalventile betätigt werden. Die Ventildichtung schließt unter Federkraft sicher ab und verhindert so Leckagen, selbst wenn verunreinigte Flüssigkeit kurzzeitig mit dem Ventilkörper in Kontakt kommt.
• OSHA 1910.217-Konformität (RM-Serie) – Das Fußpedal der RM-Serie mit Schutzvorrichtung erfüllt die Anforderungen der OSHA 1910.217, der Norm für mechanische Pressen, die geschützte Fußpedale zum Schutz vor versehentlicher Betätigung der Presse vorschreibt. Es sind sowohl Varianten mit als auch ohne Verriegelung erhältlich.
• 5/2-Wege-Funktion umrüstbar auf 3-Wege (RM-Serie) - Das 5/2-Wege-Ventil der RM-Serie kann vor Ort auf eine 3-Wege-Funktion umgerüstet werden, indem einer der Auslassanschlüsse verschlossen wird. Dies bietet Flexibilität für Anwendungen, die entweder eine 5-Wege- oder eine 3-Wege-Schaltkreiskonfiguration erfordern, und zwar mit demselben Ventilmodell, ohne dass eine andere Teilenummer bestellt werden muss.
• Rastendes Fußpedal für Positionsregelung - Die Variante mit rastendem Fußpedal der Serie 36 verfügt über ein solches, dass es die eingestellte Position beibehält, nachdem der Bediener den Fuß vom Pedal genommen hat. Dies ermöglicht eine konstante Richtungswahl für längere Arbeitszyklen, in denen ein kontinuierlicher Fußkontakt unpraktisch ist oder zu Ermüdung des Bedieners führt.
• Optionen der RM-Serie mit und ohne Verriegelung – Die RM-Serie ist als Fußpedal mit Verriegelung (RM4F210-08G) und ohne Verriegelung (RM4F210-08LG) erhältlich. Die verriegelnde Variante verfügt über eine mechanische Verriegelung, die das Pedal in der betätigten Position hält. Dies ist besonders geeignet für Anwendungen, die eine dauerhafte Betätigung ohne kontinuierliche Fußkraft erfordern.
• Breiter Betriebsdruckbereich – Die Pedal- und Trittventile der Serie 36 arbeiten mit einem Druck von 5 bis 125 psig (0,3 bis 8,5 bar) und dürfen nicht in Kupplungs-/Bremskreisläufen von mechanischen Stanzpressen verwendet werden. Das Fußpedal der Serie RM arbeitet mit einem Druck von 0 bis 120 psig (0 bis 8,2 bar).
• Inline-Leitungsmontage – Sowohl die Serie 36 als auch die RM-Serie verwenden eine Inline-Leitungsmontage und werden direkt an die pneumatische Versorgungsleitung angeschlossen, ohne dass separate Verteiler oder Unterbau-Montagehardware erforderlich sind.
• Standardmäßig mit NPT-Gewinde ausgestattet, werden die Standardmodelle mit NPT-Gewinde geliefert. Varianten mit G-Gewinde (BSPP) sind für die Modelle der Serie 36 durch Hinzufügen des Präfixes „D“ erhältlich (z. B. D3643A2001). Modelle der RM-Serie sind ausschließlich mit NPT-Gewinde verfügbar.
• Robust gebaut für eine lange Produktionslebensdauer - Das Ventilgehäuse aus Aluminiumguss und die internen Komponenten aus Edelstahl widerstehen dem mechanischen Verschleiß, der Korrosion und der Belastung durch Verunreinigungen, die beim Metallschneiden, Stanzen, Montieren und in allgemeinen Fertigungsumgebungen auf Bodenebene auftreten.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Produktvarianten der Serie 36 decken einen Umgebungs- und Medientemperaturbereich von -30 °F bis 175 °F ab, was einen größeren Bereich als die im allgemeinen Katalog angegebenen 40 °F bis 175 °F darstellt. Das Fußpedal der Serie RM ist für einen engeren Temperaturbereich von -23 °F bis 140 °F ausgelegt. Bitte erfragen Sie den anwendbaren Temperaturbereich für die gewünschte Produktvariante bei ROSS.

Wichtig: Bei Medientemperaturen unter 4 °C (40 °F) muss die Zuluft frei von Wasserdampf sein, um Eisbildung im Ventil zu verhindern. Die RM-Serie ist nicht für den Betrieb unter -5 °C (23 °F) ausgelegt.

Durchflussleistungsdaten

Die Cv-Werte sind mittlere Durchflusskoeffizienten unter Nennbedingungen. Formel für die Ansprechzeit der Serie 36: Ansprechzeit (ms) = M + (F × V), wobei M bei manueller Betätigung auf null gesetzt wird und V das nachgelagerte Volumen in Kubikzoll angibt. F-Werte: F(1-2) = 1,66 (Füllung); F(2-3) = 1,43 (Abluft).

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Freihändige Maschinensteuerung

• Spannvorrichtung und Entspannvorrichtung bei manuellen Montagevorgängen, bei denen beide Hände des Bedieners frei sein müssen, um das Werkstück während des Be- und Entladens zu positionieren. Die Betätigung des Fußpedals initiiert die Ausfahrbewegung des Spannzylinders, nachdem das Teil platziert wurde.
• Steuerung von Press- und Stanzwerkzeugen an nicht-mechanischen Kraftpressen, bei denen der Bediener mit beiden Händen Blechzuschnitte positioniert und mit dem Fußpedal den pneumatischen Presshub auslöst, wobei die Hände vom Werkzeugbereich ferngehalten werden.
• Steuerung der Schweißvorrichtung, bei der der Bediener das Werkstück mit einem Fußpedal einklemmt und dann mit beiden Händen den Schweißbrenner führt oder den Schweißdraht während des Schweißvorgangs positioniert.
• Betätigung von Sprüh- und Dosiersystemen an Montagearbeitsplätzen, wo der Bediener mit dem Fußpedal Klebstoffspender, Dichtstoffpistolen oder Farbsprühsysteme auslöst und gleichzeitig mit beiden Händen die Applikatordüse führt.

Vorrichtungen, Spannmittel und Automatisierungsanwendungen

• Pneumatische Zylinderindexierung an Montagevorrichtungen, bei der das Fußpedal den Indexierungsmechanismus zwischen den Arbeitspositionen vorschiebt, sodass der Bediener die Montageschritte an jeder Station mit beiden Händen ausführen kann.
• Luftauswerfer und Teileauswurfsysteme an Bearbeitungszentren und Pressen, bei denen das Fußpedal nach dem Bearbeitungszyklus den Werkstückauswurf auslöst und so die Hände des Bedieners für die Entnahme des ausgeworfenen Teils freigibt.
• Vakuumsauger-Auslöse- und Pick-and-Place-Systeme, bei denen die rastende Pedalkonfiguration es dem Bediener ermöglicht, den Vakuumzustand einzustellen und während des Teiletransports aufrechtzuerhalten, und dann das Pedal erneut zu betätigen, um das Teil am Zielort freizugeben.
• Steuerung eines pneumatischen Prüfstands, bei dem der Bediener mit einem Fußpedal die Prüfvorrichtungen unter Druck setzt, während er mit beiden Händen Prüfkupplungen anschließt und trennt, Instrumente prüft und Ergebnisse aufzeichnet.

Mechanische Kraftpressensteuerung (RM-Serie)

• Mechanische Fußsteuerung für Kraftpressen, die den Anforderungen von OSHA 1910.217 entspricht, wobei das geschützte Fußpedalgehäuse ein versehentliches Auslösen der Presse durch Werkzeuge, Schmutz oder zufälligen Fußkontakt an der Pressstation verhindert.
• Erzeugung von Kupplungs- und Bremspilotsignalen für pressenintegrierte Sicherheitssteuerungssysteme, bei denen das Fußpedal der RM-Serie den Presszyklus einleitet, während die 5/2-Funktion sowohl Vorwärts- als auch Rückwärtspilotsignale in einem einzigen Ventil bereitstellt.
• Bei Anwendungen mit arretierbarem Fußpedal, bei denen ein dauerhafter Pedaldruck während des gesamten Presszyklus erforderlich ist, ohne dass der Bediener kontinuierlichen Fußdruck aufrechterhalten kann, wird die arretierbare Variante RM4F210-08LG verwendet.

Allgemeine Fertigung und Prozesse

• Drehantrieb und Drehtischsteuerung an Montagearbeitsplätzen, bei denen die Fußpedalsteuerung es dem Bediener ermöglicht, Indexpositionen weiterzubewegen, während er beide Hände für die Teilemontage verwendet.
• Pneumatische Transfer- und Hebesysteme in der Materialhandhabung, bei denen ein am Boden montiertes Fußventil Hebevorrichtungen, Transfers oder Aufzüge steuert und so eine freihändige Betätigung für die Bediener ermöglicht, die mit den Materialien arbeiten.
• Verpackungs- und Etikettiermaschinen, bei denen der Bediener die Verpackungsvorgänge per Fußpedal steuert und gleichzeitig die Produkte mit beiden Händen führt.

Bestellung und Konfiguration der Modellnummer

Die Serie umfasst 36 Pedal- und Trittpedalmodelle sowie Fußpedale mit Schutzvorrichtung der RM-Serie. Die Modellnummern geben Auskunft über Serie, Funktion, Anschlussgröße und Pedaltyp.

Die Standardmodelle der Serie 36 werden mit NPT-Gewinde ausgeliefert. Für G-Gewinde (BSPP) bei Modellen der Serie 36 fügen Sie der Modellnummer das Präfix „D“ hinzu.

Die Fußpedale der RM-Serie mit Schutzvorrichtung sind ausschließlich mit NPT-Gewinde erhältlich. Eine Variante mit G-Gewinde ist nicht verfügbar.

Pedal- und Trittventile der Serie 36 dürfen NICHT in Kupplungs-/Bremskreisläufen von mechanischen Kraftpressen verwendet werden. Verwenden Sie für Pressenanwendungen die RM-Serie.

Das 5/2-Wege-Ventil der RM-Serie lässt sich durch Verschließen eines der beiden Ausgänge vor Ort in ein 3-Wege-Ventil umrüsten. Dies bietet Flexibilität, ohne dass eine separate Modellnummer für 3-Wege-Anwendungen erforderlich ist.

Zubehör

Auspuffschalldämpfer

Aluminium-Auspuffschalldämpfer für 1/4-Zoll-Auspuffanschlüsse an Pedalventilen der Serie 36. Der Cv-Wert des Schalldämpfers muss mindestens dem Cv-Wert des Ventilauslasses von 1,2 entsprechen.

Warnung: Auspuffschalldämpfer dürfen den Abgasstrom nicht unter die Auslasskapazität des Ventils reduzieren. Ein verschmutzter Schalldämpfer an einem Fußpedalventil erzeugt Gegendruck, der die Rückstellgeschwindigkeit des Zylinders verlangsamt und zu einem schwergängigen Pedalgefühl oder Widerstand beim Zurückfedern führen kann.

ROSS LOX Energieisolierungsgeräte

ROSS LOX-Absperrventile gewährleisten eine OSHA-konforme Energieisolierung bei der Sperrung und Kennzeichnung pneumatischer Systeme mit Fußpedal- und Trittventilen während der Wartung. Für eine ordnungsgemäße Energieisolierung müssen die Ventile vor dem Fußventil installiert werden.

Verwandte Produkte und Zubehör

• Hebelventile (Serie 258) – Die Hebelventile der Serien 11, 31 und 36 basieren auf dem gleichen Gehäuse der Serie 36 wie die Pedalventile dieser Serie. https://www.rosscontrols.com/en/series/258-lever-valves
• Hand- und Drucktasterventile (Serie 256) – Manuelle Drucktasterventile der Serien 11 und 12 für handbetätigte Maschinensteuerungen an denselben Arbeitsplätzen. https://www.rosscontrols.com/en/series/256-palm-push-button-valves
• Nocken- und Kolbenventile (Serie 260) – Mechanische Nocken-, Rollen- und Kolbenventile der Serie 11 für die automatisierte, maschinenbetätigte Schaltungssteuerung. https://www.rosscontrols.com/en/series/260-cam-plunger-valves
• LOX-Sperrventile – Energieisolierungsvorrichtungen für die OSHA-konforme Sperrung und Kennzeichnung pneumatischer Kreisläufe, einschließlich Fußpedalsysteme, während Wartungsarbeiten. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Abgasschalldämpfer – Aluminiumschalldämpfer für Fußventil-Abgasanschlüsse zur Geräuschreduzierung an Bedienerarbeitsplätzen in Bodennähe. https://www.rosscontrols.com/en/series/90-silencers

Häufig gestellte Fragen (FAQ)

F: Worin besteht der Unterschied zwischen einem Pedalventil und einem Trittventil?

A: Das Pedalventil der Serie 36 verwendet ein federbelastetes Fußpedal, das in die Ausgangsposition zurückkehrt, sobald der Bediener den Fußdruck löst. Das Trittventil der Serie 36 verwendet einen rastenden Fußpedalmechanismus, der die eingestellte Position nach dem Lösen des Fußdrucks beibehält. Verwenden Sie das Pedalventil (federbelastet) für Anwendungen, bei denen das Ventil in die Ausgangsposition zurückkehren soll, sobald der Fuß des Bedieners angehoben wird. Verwenden Sie das Trittventil (rastend) für Anwendungen, bei denen die Position gehalten werden soll und der Bediener das Pedal loslassen muss, ohne den Schaltkreiszustand zu ändern.

F: Wann sollte ich für Druckanwendungen die RM-Serie anstelle der 36er-Serie verwenden?

A: Das Fußpedal der RM-Serie mit Schutzvorrichtung ist für die Einhaltung der OSHA-Vorschriften 1910.217 bei mechanischen Pressen erforderlich. Die Pedale und Ventile der Serie 36 sind ausdrücklich nicht für Kupplungs-/Bremskreisläufe an mechanischen Pressen zugelassen. Wird das Fußventil zur Steuerung eines Teils des Kupplungs-, Brems- oder Zyklusstartkreislaufs einer mechanischen Presse verwendet, muss die RM-Serie mit ihrem OSHA-konformen Schutzgehäuse eingesetzt werden.

F: Kann das 5/2-Wege-Ventil der RM-Serie auf eine 3-Wege-Funktion umgerüstet werden?

A: Ja. Das 5/2-Wege-Ventil der RM-Serie kann vor Ort auf 3-Wege-Funktion umgerüstet werden, indem einer der beiden Ausgänge mit einem Rohrstopfen verschlossen wird. Dadurch kann ein einzelnes Modell der RM-Serie sowohl 5-Wege- als auch 3-Wege-Schaltungen bedienen, ohne dass für jede Anwendung ein separates Ventilmodell benötigt wird.

F: Was ist der maximale Betriebsdruck für das Pedalventil der Serie 36?

A: Die Pedal- und Trittventile der Serie 36 sind für einen maximalen Betriebsdruck von 5 bis 125 psig (0,3 bis 8,5 bar) bei Pedalbetätigung ausgelegt. Dieser Wert liegt unter dem Grenzwert von 150 psig der zugehörigen Hebelventile der Serie 36. Diese Unterscheidung gilt speziell für die fußbetätigten Pedal- und Trittvarianten.

F: Sind die Pedalventile der Serie 36 intern gleich aufgebaut wie die Hebelventile der Serie 36 in der Serie 258?

A: Ja. Die Pedal- und Trittventile der Serie 36 verwenden dasselbe Ventilgehäuse, dieselben internen Komponenten und Anschlussgrößen wie die Hebelventile der Serie 36 der Produktlinie 258. Der Unterschied liegt im Betätigungsmechanismus: Fußpedal anstelle eines Handhebels. Die Kennwerte (Cv-Werte), Anschlussgrößen und Durchflusscharakteristika sind identisch.

F: Wie groß ist der Gewichtsunterschied zwischen den 3/2- und 4/2-Pedalventilen?

A: Die 3/2-Wege-Pedalventile (3643A2001, 3643A2002) wiegen 0,6 kg. Die 4/2-Wege-Pedalventile (3646A2001, 3646A2002) wiegen 1,3 kg und sind damit mehr als doppelt so schwer. Grund dafür ist das größere Vierwegeventilgehäuse, das für die zusätzliche Schaltkreisfunktion erforderlich ist. Abmessungen: 3/2-Wege-Pedalventil: 8,7 x 15,2 x 4,8 cm; 4/2-Wege-Pedalventil: 9,3 x 16,5 x 6,4 cm.

F: Können Fußpedalventile in feuchten oder mit Kühlmittel verunreinigten Umgebungen installiert werden?

A: Das Gehäuse und der Ventilkegel aus Aluminiumguss bieten einen angemessenen Schutz vor Kühlmittelspritzern und Verunreinigungen vom Boden. Die Ventile sind nicht abgedichtet und nicht für das Eintauchen in Kühlmittelströme oder deren dauerhafte Einwirkung ausgelegt. Positionieren Sie das Ventil so, dass der direkte Kontakt mit Kühlmittel minimiert wird und während des normalen Produktionsbetriebs keine Verunreinigungen in den Auslasskanal gelangen und die Dichtflächen des Ventilkegels erreichen können.

F: Welche Anforderung gemäß OSHA 1910.217 wird von der RM-Serie erfüllt?

A: Die OSHA-Norm 1910.217 regelt mechanische Pressen und schreibt vor, dass Fußpedale geschützt sein müssen, um eine versehentliche Betätigung durch herabfallende Gegenstände, Abrutschen des Fußes oder sonstige unbeabsichtigte Berührungen zu verhindern. Das Fußpedal der RM-Serie mit Schutzvorrichtung bietet das von dieser Norm geforderte Schutzgehäuse. Die Norm legt außerdem Anforderungen an Zweihand-Auslöser und Lichtvorhänge für bestimmte Gefahrenstufen fest; die RM-Serie erfüllt speziell die Anforderungen an den Schutz von Fußpedalen.

F: Sind die Serienventile für Hydraulikkreisläufe geeignet?

A: Nein. Alle Pedal- und Fußventile der Serie sind ausschließlich für gefilterte Druckluft ausgelegt. Sie sind nicht für Hydraulikflüssigkeit, Wasser oder andere flüssige Medien geeignet. Verwenden Sie in Hydraulikanwendungen Hydraulik-Fußventile, die speziell für flüssige Medien ausgelegt sind.

F: Wie wähle ich für meine Anwendung zwischen 3/2- und 4/2-Funktion aus?

A: Verwenden Sie die 3/2-Funktion für einfachwirkende Zylinder (mit Federrückstellung), bei denen das Fußpedal den Zylinder ausfährt und die Feder ihn beim Loslassen des Pedals zurückführt, oder für Anwendungen mit Pilotsignal, bei denen nur ein Pilotsignal benötigt wird. Verwenden Sie die 4/2-Funktion für doppeltwirkende Zylinder, bei denen das Fußpedal den Vorschubhub auslöst und die gegenüberliegende Ventilstellung den Rücklaufzylinderanschluss mit dem Auslass verbindet. Dies ermöglicht einen aktiven Einzug, selbst bei einem Pedal mit Federrückstellung.

F: Können die Fußpedalventile als Fernsteuersignale für größere Ventile verwendet werden?

A: Ja. Die Pedal- und Fußpedalventile der Serie 36 mit einem Cv-Wert von 1,2 können als ferngesteuerte Luftpilotsignalquellen für größere vorgesteuerte Wegeventile mit Anschlussgrößen bis zu 2-1/2 Zoll dienen und ermöglichen so die freihändige manuelle Pilotsteuerung von Hochdurchflusskreisläufen, ohne dass das Fußpedal den vollen Systemdurchfluss tragen muss.

F: Welche Wartungsarbeiten sind an Fußpedalventilen erforderlich?

A: Überprüfen Sie den Fußpedalmechanismus, die Feder und den Pedalzapfen in den planmäßigen Wartungsintervallen auf Verschleiß. Stellen Sie sicher, dass die Rückholfeder des Pedals einwandfrei funktioniert und das Pedal in die Ruheposition zurückführt. Prüfen Sie, ob sich im Pedalschutz oder um das Ventilgehäuse herum Verunreinigungen angesammelt haben, die den Pedalweg behindern könnten. Überprüfen Sie die Dichtheit des Ventilkegels, indem Sie in Ruheposition die Entlüftungsöffnung auf Luftleckagen prüfen. Service-Kits mit Ersatzdichtungen sind bei ROSS erhältlich.

Installations- und Wartungsrichtlinien

• Montieren Sie das Pedalventil in Inline-Ausrichtung, wobei Anschluss 1 mit der Druckluftversorgung und Anschluss 2 (sowie Anschluss 4 bei 4/2-Wege-Ventilen) mit dem Stellantrieb verbunden wird. Befestigen Sie das Ventil mit geeignetem Befestigungsmaterial am Boden oder Maschinensockel, um Bewegungen bei Betätigung mit dem Fuß zu verhindern.
• Positionieren Sie das Fußpedal so, dass es bequem mit dem Fuß betätigt werden kann, ohne dass der Bediener sein Gewicht verlagern oder seine Körperhaltung verändern muss. Die empfohlene Pedalhöhe für stehende Bediener beträgt etwa 5 bis 10 cm über dem Boden.
• Bei Fußpedalen der RM-Serie mit Schutzvorrichtung muss die Öffnung der Schutzvorrichtung so positioniert werden, dass sie in Annäherungsrichtung des Bedieners zeigt und das Einführen des Fußes in das Schutzgehäuse eine bewusste Fußpositionierung erfordert. Die Schutzvorrichtung darf nicht gleichzeitig aus mehreren Richtungen zugänglich sein.
• Anschluss 3 (Abgas) wird über einen Schalldämpfer mit ausreichendem Cv-Wert, der der Abgasleistung des Ventils entspricht, mit der Atmosphäre verbunden. Die Abgase werden vom Boden weggeleitet, um zu verhindern, dass durch den Abgasstrom Schmutzpartikel in das Ventilgehäuse geblasen werden.
• Die Zufuhr erfolgt über eine vorgelagerte FRL-Einheit mit gefilterter Druckluft. Installieren Sie einen Filter mit einer Porengröße von 5 Mikron oder feiner in der Zuleitung vor dem Fußventil. Die Luftqualität ist am Boden aufgrund der Nähe zu Kühlmittel- und Spänequellen oft geringer als in Höhe des Maschinenbedienfelds.
• Der maximale Betriebsdruck für die jeweilige Ventilvariante darf nicht überschritten werden: 125 psig (8,5 bar) für Pedal- und Trittventile der Serie 36 und 120 psig (8,2 bar) für Fußpedalventile mit Schutzvorrichtung der Serie RM.
• Bei Varianten mit Trittpedal (mit Rastfunktion) ist vor Inbetriebnahme der Maschine zu prüfen, ob die Rastfunktion in beiden Positionen vollständig einrastet. Eine nur teilweise eingerastete Rastfunktion kann dazu führen, dass sich das Pedal durch Vibrationen oder den Kontakt mit den Fußbürsten verschiebt und dadurch ungewollte Änderungen des Schaltkreiszustands verursacht.
• Prüfen Sie nach dem Einbau die Rückstellfunktion (bei Pedalvarianten) durch wiederholtes Betätigen des Pedals. Das Pedal muss nach jedem Loslassen vollständig in die Ausgangsposition zurückkehren. Eine verzögerte Rückstellung deutet auf einen verstopften Auslasskanal oder Verunreinigungen am Ventilsitz hin.
• Bei Installationen auf Bodenhöhe in kalten Umgebungen ist zu prüfen, ob die zu erwartende Umgebungstemperatur über der minimalen Betriebstemperatur der jeweiligen Ventilvariante liegt: 4 °C für die Serie 36 (bzw. -34 °C gemäß den Produktvariantendaten) und -5 °C für die RM-Serie. Kälte kann die Rückholfedern des Pedals belasten und die Reaktion des Ventilkegels verlangsamen.
• Um ein versehentliches Betätigen des Fußpedals durch herabfallende Werkstücke, Werkzeuge oder Materialien am Arbeitsplatz zu verhindern, muss eine ausreichende Schutzvorrichtung vorhanden sein. Dies ist eine allgemeine Sicherheitsanforderung für die Fertigung und gilt für alle Fußpedale, nicht nur für Pressenanwendungen gemäß OSHA 1910.217.
• Verlegen Sie die Druckluftzu- und -abluftleitungen so, dass sie am Pedalventil keine Stolpergefahr für den Bediener darstellen. Verwenden Sie Kabelkanäle, Kabelrinnen oder Bodenkanäle, um die Druckluftleitungen von den Laufflächen in der Nähe der Pedalstationen fernzuhalten.
• Überprüfen Sie Pedalmechanismen, Schutzgehäuse, Befestigungselemente und Luftanschlüsse bei jeder planmäßigen Maschinenwartung. Bodenmontierte Ventile sind stärkeren mechanischen Stößen, Vibrationen und Verschmutzungen ausgesetzt als in Schalttafeln montierte Ventile und müssen daher häufiger überprüft werden.

Garantie & Weltweiter Support

ROSS Controls gewährt eine einjährige Garantie auf alle Pedal- und Trittventile der Serie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS Controls USA unter (800) 438-7677 oder über die weltweiten ROSS-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan erhältlich.

Für die Instandsetzung von Pedalventilen der Serien 36 und RM vor Ort sind Service-Kits mit Ersatzdichtungen und internen Komponenten erhältlich. Bitte geben Sie bei der Anforderung von Ersatzteilen die vollständige Modellnummer an.

Maßzeichnungen, CAD-Modelle und vollständige technische Spezifikationen finden Sie auf der ROSS Controls-Produktseite unter rosscontrols.com oder wenden Sie sich an Ihren autorisierten ROSS-Händler.
