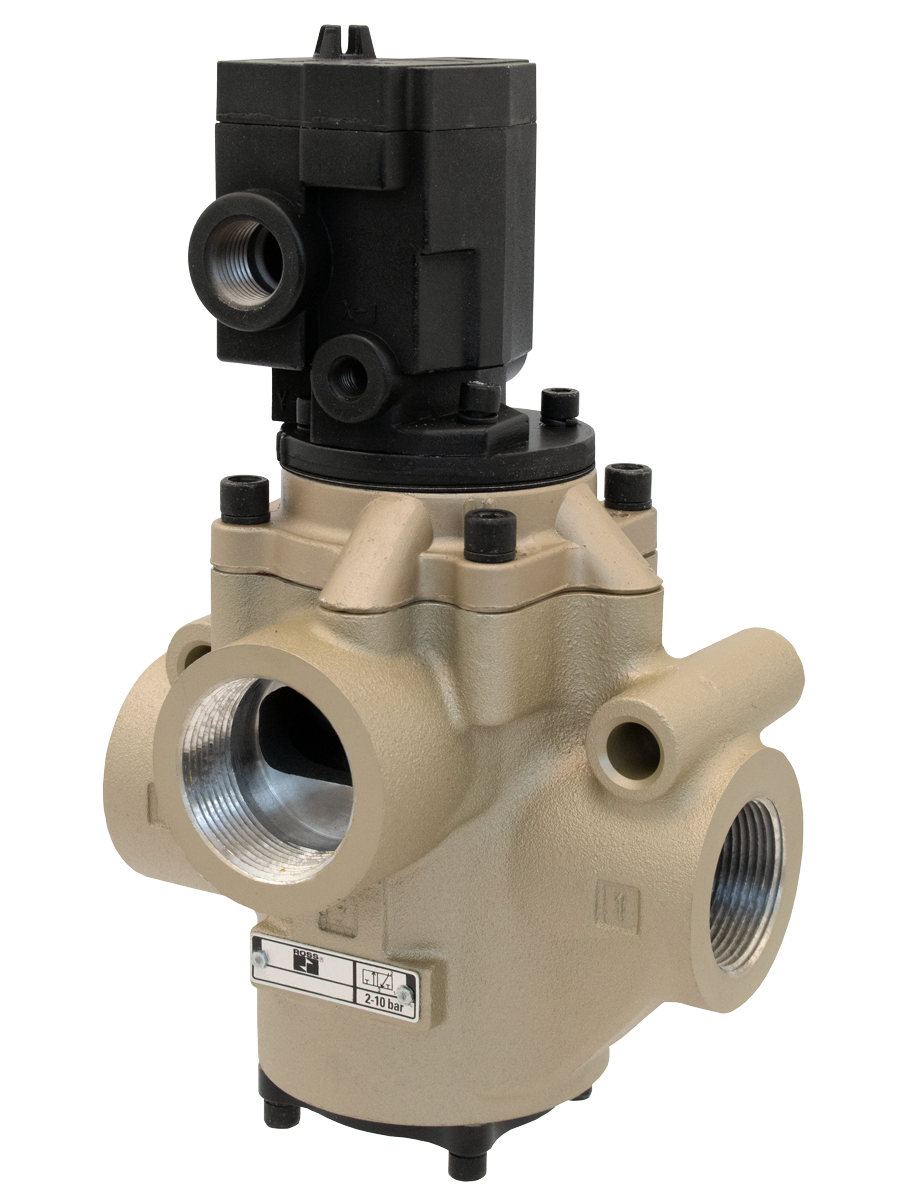

ROSS Controls - Standard Temperature Classic 27 Serie Inline-Teller-Wegeventile

Produktübersicht

Die ROSS Controls Classic 27 Serie ist eine Familie von Inline-Sitzventilen, die für industrielle pneumatische Anwendungen bei Standardtemperaturen entwickelt wurden. Erhältlich als 2/2-, 3/2- und 4/2-Wegeventile mit Anschlussgrößen von 1/4" bis 2-1/2" in NPT- und G-Gewinde (BSPP), bietet die Serie 27 Durchflusskapazitäten von bis zu 82 Cv (81.000 Nl/min) und zählt damit zu den leistungsstärksten Inline-Sitzventilen im ROSS Controls-Sortiment. Alle Ventilfunktionen sind als Magnet-Pilotventile und pneumatische Betätigungsoptionen verfügbar.

Die Kegelventilkonstruktion der Serie 27 ist das charakteristische Konstruktionsmerkmal dieser Ventilfamilie. Im Gegensatz zu Schieberventilen, die auf eng tolerierte Gleitdichtungen angewiesen und anfällig für durch Verunreinigungen verursachte Leckagen und Verschleiß sind, verwendet die Serie 27 senkrechte Kegeldichtungen, die gegen präzisionsgefertigte Dichtflächen abdichten. Diese Geometrie erzeugt bei jedem Zyklus einen Hochgeschwindigkeits-Luftstrom über den Kegelsitz, wodurch eine Selbstreinigungswirkung erzielt wird, die die Dichtheit auch in verschmutzten, staubigen und kontaminierten Druckluftsystemen aufrechterhält. Das Ergebnis ist ein dicht schließendes, nahezu leckagefreies Ventil mit außergewöhnlicher Schmutzunempfindlichkeit und langer Lebensdauer.

Die Differenzialkolbenkonstruktion des Stellantriebs der Serie 27 ermöglicht im Verhältnis zur Federrückstellkraft überragende Schaltkräfte. Diese Kraftreserve gewährleistet ein zuverlässiges und verzögerungsfreies Schalten des Ventils in jedem Zyklus, selbst nach längeren Stillstandszeiten in Umgebungen, in denen Dichtungsreibung bei einer weniger robusten Konstruktion die Funktion beeinträchtigen könnte. Die selbstkompensierende Dichtungsgeometrie passt sich automatisch dem Verschleiß der Dichtungen an und sorgt so für gleichbleibende Ansprecheigenschaften über Millionen von Schaltzyklen.

Neun Gehäusegrößen decken Anschlusskonfigurationen von 1/4" bis 2-1/2" ab, wobei die größeren Gehäusegrößen 2" und 2-1/2" den Durchflussbereich deutlich über den der zugehörigen Serie 21 hinaus erweitern. Für Anwendungen, die eine hohe Luftvolumenstromregelung in Stanzpressen, großen Zylindern, Abblasanlagen und Automatisierungsanlagen mit hohem Durchsatz erfordern, bietet die Serie 27 die erforderliche Durchflusskapazität in einem bewährten, zuverlässigen Inline-Ventilgehäuse. Die Serie 27 ist TÜV Rheinland-zertifiziert nach SIL 2 (IEC 61508/61511) für Einzelanwendungen und nach SIL 3 für redundante Konfigurationen.

Wichtigste technische Merkmale

• Senkrechte Tellerdichtungen - Schaffen Durchflusswege mit hoher Durchflussrate, positiver Absperrung und nahezu null Leckage, wodurch die bei Schieberventilen üblichen Bypass-Verluste und Verschleißmechanismen eliminiert werden.
• Selbstreinigendes Ventilkegeldesign – Der Hochgeschwindigkeitsluftstrom über die Ventilkegelsitze bei jedem Zyklus löst Verunreinigungen und verhindert Ablagerungen, wodurch eine hohe Schmutztoleranz in verunreinigten Druckluftumgebungen gewährleistet wird.
• Differentialkolbenaktuator – Erzeugt im Verhältnis zur Federrückstellkraft überwältigende Schaltkräfte und gewährleistet so eine verzögerungsfreie Betätigung auch nach längeren Leerlaufzeiten und unter schwierigen oder verschmutzten Bedingungen.
• Selbstkompensierende Dichtungen – Das überlegene interne Führungssystem passt den Dichtungshub automatisch an den Dichtungsverschleiß an und sorgt so für gleichbleibende Leistung und verlängert die Lebensdauer, ohne dass eine Neukalibrierung oder Justierung erforderlich ist.
• Gleichbleibende Reaktionszeit über die gesamte Lebensdauer des Ventils – Die Kegelkonstruktion verhindert den bei Schieberventilen üblichen Leistungsabfall. Die Reaktionseigenschaften bleiben über die gesamte Lebensdauer des Ventils vorhersehbar und konstant.
• Anschlussgrößen bis 2-1/2" - Neun Gehäusegrößen ermöglichen Anschlusskonfigurationen von 1/4" bis 2-1/2", mit Durchflusskapazitäten von bis zu 82 Cv (81.000 Nl/min) für 3/2-Konfigurationen und 66 Cv (65.000 Nl/min) für 2/2-Konfigurationen.
• Interne oder externe Pilotversorgung – Vor Ort umrüstbare Pilotversorgungskonfiguration. Durch Versetzen des Rohrstopfens zwischen dem externen Pilotanschluss (X-1) und dem internen Pilotkanal lässt sich das Ventil umrüsten, ohne dass neue Teile oder eine Änderung der Modellnummer erforderlich sind.
• Klassischer elektrischer Anschluss über 1/2"-Rohr – Magnetventile verwenden ein 1/2"-Elektroinstallationsrohr mit 30"-Zuleitungen und bieten so eine sichere, festverdrahtete Verbindung, die für permanente Industrieinstallationen und raue Umgebungen geeignet ist.
• Manuelle Notbetätigung ohne Verriegelung – Standard bei allen Modellen mit Magnetventilsteuerung zur Inbetriebnahme, Fehlersuche und Systemprüfung ohne externe Werkzeuge oder Stromversorgung.
• TÜV SIL 2 Zertifizierung - Zertifiziert durch TÜV Rheinland nach SIL 2 (IEC 61508/61511) in Einzelanwendungen und SIL 3 in redundanten (1oo2) Konfigurationen, wodurch die Integration in sicherheitsbewertete pneumatische Steuerungsarchitekturen ermöglicht wird.
• Spezielle Steuerungsadapter erhältlich - Druckverstärker, Luftindex (Impulsrastung), Zeitsequenz, Zeitsequenzverlängerung und Zeitein-/Aus-Sequenzadapter erweitern das Basisventil der Serie 27 um fortschrittliche Steuerungsfunktionen, ohne dass separate Ventilkörper erforderlich sind.
• Herunterladbare CAD-Modelle – Verfügbar für alle Varianten der Serie 27, um die Integration der Maschinenkonstruktion zu optimieren und die Entwicklungszeit zu verkürzen.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Classic 27-Serie ist für Standard-Industrietemperaturen ausgelegt. Magnetsteuerventile weisen aufgrund der thermischen Begrenzungen der Magnetspule einen engeren Umgebungstemperaturbereich auf; druckgesteuerte Varianten tolerieren den gesamten Medientemperaturbereich als Umgebungstemperatur.

Wichtig: Bei Medientemperaturen nahe der oberen Grenze von 175 °F (80 °C) ist zu überprüfen, ob die Druckluftzufuhr keine mitgerissene Feuchtigkeit enthält, da diese bei erhöhten Temperaturen zu einer beschleunigten Verschlechterung der Dichtung führen kann.

Elektrische Daten (Magnetventile)

Alle Magnetspulen sind für Dauerbetrieb ausgelegt. Die Serie 27 verwendet klassische 1/2"-Rohranschlüsse mit 30"-Leitungen. Kontrollleuchten-Sets sind als optionales Zubehör erhältlich.

Elektrische Anschlussmöglichkeiten

Durchflussleistungsdaten

Durchflusskennwerte für magnetisch vorgesteuerte und druckgesteuerte Ventile. Die 3/2-Cv-Werte gelten für die Richtungen 1-2 (Zulauf) und 2-3 (Ablauf). Die 4/2-Cv-Werte gelten für die Richtungen 1-2/1-4 und 4-3/2-3. Formel für die Ansprechzeit: Ansprechzeit (ms) = M + (F × V), wobei V das nachgelagerte Volumen in Kubikzoll ist, das zum Füllen auf 90 % des Zulaufdrucks oder zum Entlüften auf 10 % des Zulaufdrucks erforderlich ist.

Formel für die Ansprechzeit: Ansprechzeit (ms) = M + (F x V), wobei M die minimale Ansprechkonstante (Millisekunden), F der Füll- bzw. Entlüftungsfaktor (ms/Kubikzoll) und V das nachgelagerte Volumen in Kubikzoll ist, das auf 90 % des Versorgungsdrucks gefüllt oder auf 10 % des Versorgungsdrucks entlüftet werden soll. Die Werte für M und F für jede Gehäusegröße und Funktion sind im Katalog der ROSS 27-Serie tabellarisch aufgeführt.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Metallstanzen und Pressformen

• Mechanische und hydraulische Pressenkupplungs-Bremssteuerungen, die einen hohen Durchfluss (Cv-Wert) für schnelle Zylinderbetätigung und Entlüftung erfordern. Die Gehäusegrößen 2" und 2-1/2" liefern den benötigten Volumenstrom, um die Anforderungen an die Presszykluszeit zu erfüllen.
• Beim Stanzen, Ziehen und bei Folgeverbundwerkzeugen ist ein zuverlässiges Ventilschalten über Millionen von Zyklen entscheidend für die Maschinenverfügbarkeit. Die Ventilkegelkonstruktion verhindert durch Spulenverschleiß verursachte Leckagen, die zu einer Abweichung der Pressenzeiten führen.
• Spulenzuführungs-, Transfer- und Automatisierungsschaltungen sind in Stanzlinien integriert, wo mehrere Ventile der Serie 27 eine koordinierte Richtungssteuerung gewährleisten.
• SIL 2-zertifizierte Sicherheitskreisläufe für Pressenschutzsysteme, bei denen TÜV-geprüfte Ventile erforderlich sind, um die OSHA- und ISO 13849-Konformität zu gewährleisten.

Automobil- und Montagefertigung

• Schweißvorrichtungen für Karosseriewerkstätten, Spann- und Entspannkreisläufe sowie Torantriebe, bei denen hoher Durchfluss und schnelle Reaktionszeiten die Zykluszeit verkürzen. Die selbstreinigende Ventilkonstruktion ist unempfindlich gegenüber Schweißspritzern und Metallstaub.
• Pneumatische Stellantriebe für Lackierkabinen und Beschichtungsanlagen, deren lange, wartungsfreie Lebensdauer Produktionsunterbrechungen reduziert.
• Materialhandhabung in Montagelinien, Hub- und Kipptische sowie Aktuatorschaltungen, die den gesamten Anschlussgrößenbereich von 1/4" bis 2-1/2" innerhalb einer einzigen Produktfamilie benötigen.
• Pneumatik für Motoren- und Getriebeprüfstände, bei der eine gleichbleibende Ansprechzeit über die gesamte Lebensdauer der Ventile hinweg eine zuverlässige Wiederholbarkeit der Tests über Millionen von Zyklen gewährleistet.

Verpackung und Materialhandhabung

• Anlagen zum Aufrichten von Kartons, Verschließen von Kartons, Palettieren und Stretchfolienwickeln, bei denen hochfrequente Magnetventile in staubiger Umgebung mit Kartonfasern zuverlässig funktionieren müssen. Die schmutzunempfindliche Ventilkonstruktion reduziert ungeplante Wartungsarbeiten.
• Förderbandumlenker, Schieber, Stopper und Übergabestationen mit doppeltwirkenden Zylindern, die über 4/2-Konfigurationen für eine positive bidirektionale Positionsregelung gesteuert werden.
• Vakuumverpackungs- und Form-, Füll- und Verschließanlagen, die eine schnelle und wiederholbare Luftstromregelung erfordern, um die Anforderungen der Verpackungslinie zu erfüllen.
• Sackabfüll- und Schüttguthandhabungssysteme mit den Gehäusegrößen 2" und 2-1/2" für große Luftmengenzufuhr und -abfuhr.

Allgemeine Industrie- und Prozessfertigung

• Reifenformung, Gummivulkanisation und Kunststoffverarbeitungs-Pneumatik, bei der der Standardtemperaturbereich (bis 175 °F Medium) typische Prozessumgebungsbedingungen abdeckt.
• Holzbearbeitungsmaschinen mit Spann-, Vorschub- und Positionierschaltungen, die in sägemehlbelasteten Umgebungen einen zuverlässigen Betrieb erfordern. Der selbstreinigende Ventilkegel ist schmutzabweisender als Spulenkonstruktionen.
• Luftabblassysteme, Teileauswurf und Reinigungsstationen nutzen große Gehäuseabmessungen für maximalen momentanen Durchfluss.
• Druck- und Weiterverarbeitungsanlagen, bei denen eine gleichmäßige Ventilreaktion die Register- und Schnittgenauigkeit auch bei langen Produktionsläufen aufrechterhält.
• Gießerei- und Gießereihilfsanlagen, Transferautomatisierung und Formenhandhabungskreisläufe, bei denen eine partikelförmige Verunreinigung unvermeidbar ist.

Sicherheits- und Energieisolationssysteme

• Sicherheitsabluft- und Entlüftungsventilkreisläufe unter Verwendung der TÜV SIL 2 zertifizierten Serie 27 in den Sicherheitsarchitekturen der Kategorien 3 und 4 für Pressen, Roboter und die Absicherung gefährlicher Bewegungen.
• Redundante pneumatische Sicherheitskreisläufe (1oo2) mit gepaarten Ventilen der Serie 27 zur Erreichung des Sicherheitsintegritätsniveaus SIL 3 für Anwendungen mit höchstem Risiko.
• Energieisolierungsschaltungen für Maschinensperr- und -kennzeichnungsverfahren, bei denen die Serie 27 als primäres pneumatisches Isolationselement vor Werkzeugwechsel- oder Wartungszonen verwendet wird.

Bestellung und Konfiguration der Modellnummer

Die ROSS Classic 27-Serie verwendet ein strukturiertes Modellnummernsystem, das Ventilfunktion, Gehäuse-/Anschlussgröße, Betätigungsart und Spannung kodiert. Die Modellnummernstruktur für ein elektromagnetisch vorgesteuertes 3/2-Wegeventil (normalerweise geschlossen) ist unten dargestellt.

Spannungskennzeichnungen: W = 24 V DC; Z = 110–120 V AC, 50/60 Hz. Für andere Spannungen wenden Sie sich bitte an ROSS Controls.

G-Gewinde (BSPP): Die Modellnummer muss mit einem „D“ gekennzeichnet werden (z. B. D2773B5001W). Verfügbar für alle Gehäusegrößen und Funktionen.

Adapter-Suffixe: Druckverstärker-Adapter erhalten eine „9“ an die Größenangabe angehängt (z. B. 2773B5009W). Luftindex-Adapter erhalten eine „8“. Zeitgesteuerte Sequenz-Adapter erhalten eine „4“ (zeitgesteuerte Aktivierung) oder „5“ (zeitgesteuerte Deaktivierung). Detaillierte Informationen zur Konfiguration der Adaptermodelle erhalten Sie bei ROSS.

Bei Modellen mit direktem Doppelmagnetventil (3/2- und 4/2-Funktionen, rastend) wird die Betätigungsziffer nicht im Modellnummernpräfix angegeben. Die vollständigen Modellnummern der Modelle mit direktem Doppelmagnetventil finden Sie im Katalog der ROSS-Serie 27.

Die D2-Modelle für Gehäusegrößen von 1-1/2" und 2" sind mit übergroßen Anschlusskonfigurationen (bis zu 2-1/2"-Anschlüsse bei 1-1/2"-Gehäuse) für maximalen Durchfluss erhältlich. Diese sind im Katalog mit der Bezeichnung D2 gekennzeichnet.

Magnetventilgesteuerte 2/2-Wege-Ventile – Modellnummern (ausgewählte Größen)

Magnetventilgesteuerte 3/2-Wege-Ventile – Modellnummern (ausgewählte Größen)

Druckgesteuerte 3/2-Wege-Ventile – Modellnummern (Ausgewählte Größen)

Zubehör

Auspuffschalldämpfer

Aluminium-Abgasschalldämpfer reduzieren das Geräusch der Druckluftabfuhr am Ventilauslass. Erhältlich für Anschlussgrößen von 1/4" bis 2-1/2". Druckbereich: 0 bis 290 psig (0 bis 20 bar).

Warnung: Abgasschalldämpfer müssen einen Durchfluss aufweisen, der mindestens dem Abgasdurchfluss des Ventils entspricht. Zu kleine oder verschmutzte Schalldämpfer erzeugen Gegendruck im Auslasskanal, wodurch der Differenzdruck am Ventilsitz reduziert wird und unvollständige oder unregelmäßige Ventilschaltungen verursacht werden können.

Blinkerleuchten-Sets

Optionale Kontrollleuchtensätze ermöglichen die optische Bestätigung der Magnetventilbestromung bei vorgesteuerten Magnetventilen der Serie 27. Verfügbar für 24 V DC, 110–120 V AC und 220 V AC. Modellnummern: 862K87-W (24 V DC), 862K87-Z (110–120 V AC), 862K87-Y (220 V AC).

Druckverstärkeradapter

Die Montage erfolgt zwischen dem Magnetventil und dem Ventilkörper, um den Betrieb mit Steuerdrücken bis hinunter zu 15 psig (1 bar) zu ermöglichen. Der Druckverstärkeradapter wandelt den niedrigen Steuerdruck mithilfe des Versorgungsdrucks in die volle Betriebskraft um und ermöglicht so den Betrieb der Serie 27 in pneumatischen Kreisläufen mit niedrigen Steuerdrücken. Die Modelle werden durch eine angehängte „9“ im Größencode gekennzeichnet (z. B. 2773B5009W).

Luftindex-Adapter

Wandelt ein elektromagnetisch vorgesteuertes Ventil der Serie 27 in ein impulsgesteuertes, mechanisch rastendes Ventil um. Ein kurzer elektrischer Impuls an den Magneten schaltet das Ventil und hält es ohne Dauerstromversorgung in der betätigten Position. Ein zweiter kurzer Impuls vom selben Magneten führt das Ventil in die Ruheposition zurück. Geeignet für Anwendungen, die eine Positionserhaltung im stromlosen Zustand erfordern.

Zeitgesteuerter Sequenzadapter

Ermöglicht eine stufenlos einstellbare Zeitverzögerung zwischen Magnetventilansteuerung und Ventilumschaltung. Bei 2/2-Wegeventilen beträgt die einstellbare Verzögerung bis zu 30 Sekunden, bei 3/2- und 4/2-Wegeventilen bis zu 3 Sekunden. Die konische Nadel sorgt für eine gleichmäßige und wiederholgenaue Zeiteinstellung. Zeitgesteuerte Sequenz-Erweiterungsadapter erweitern den Bereich auf bis zu 60 Sekunden mit Schnappfunktion.

Verwandte Produkte und Zubehör

• Standardtemperatur-Ventile der Serie 21 – Die Inline-Sitzventilfamilie eignet sich für Standardtemperaturanwendungen mit Anschlussgrößen bis zu 1-1/2 Zoll. Konstruktion und Funktionsprinzip entsprechen denen der Serie 27. Wählen Sie dieses Ventil, wenn eine maximale Anschlussgröße von 1-1/2 Zoll ausreicht. https://www.rosscontrols.com/en/series/229-standard-temperatures-classic-21-series
• Klassische Ventile der Serie 27 für niedrige/hohe Temperaturen – Die klassische Variante der Serie 27 mit Rohranschluss ist für extreme Temperaturanwendungen mit Fluorkohlenstoff- oder Buna-N-Dichtungen für den Betrieb außerhalb des Standardtemperaturbereichs von 4–79 °C ausgelegt. https://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 2759 Serie Niedrig-/Hochtemperatur DIN/M12 Anschluss 21 – Tellerventile der Serie 21 mit DIN EN 175301-803 und M12 Schnellkupplungen für extreme Temperaturbereiche von -40 °F bis 300 °F. TÜV SIL 2 zertifiziert. https://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• SV27-Serie Sensorventile – Ventilkörper der Serie 27 mit integriertem DPST-Positionsschalter für pneumatische Sicherheitskreise. Bietet 99 % Diagnoseabdeckung und erfüllt die Anforderungen der Kategorie 2 / PL c ohne redundante Ventilpaare. https://www.rosscontrols.com/en/series/1298-directional-control-valve-sv27-series
• Abgasschalldämpfer – Aluminiumschalldämpfer mit einer Nennleistung von 290 psig für Abgasanschlussgrößen von 1/4" bis 2-1/2" zur Reduzierung des Druckluftgeräuschs von Ventilen der Serie 27. https://www.rosscontrols.com/en/series/90-silencers
• LOX-Sperrventile – Pneumatische Sperrventile zur sicheren Energieisolierung während Wartungsarbeiten gemäß den OSHA-Vorschriften für Sperrung und Kennzeichnung. Kompatibel mit pneumatischen Systemen der Serie 27. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Häufig gestellte Fragen (FAQ)

F: Welche maximale Portgröße ist bei der Classic 27-Serie verfügbar?

A: Die Classic 27-Serie ist mit Anschlussgrößen bis zu 2-1/2" NPT oder G (BSPP) erhältlich. Die 2"-Gehäusegröße ermöglicht Einlass- und Auslassanschlüsse bis zu 2-1/2" in 3/2"-Konfigurationen. Die 2-1/2"-Gehäusegröße bietet 2-1/2"-Anschlüsse mit Durchflusskapazitäten von bis zu 70 Cv (70.000 Nl/min) in 3/2"-NC-Konfiguration.

F: Worin unterscheidet sich die 27er-Serie von der 21er-Serie?

A: Der Hauptunterschied liegt in der Gehäusegröße und der Durchflusskapazität. Die Serie 21 bietet Anschlussgrößen bis zu 1-1/2" mit einem maximalen Durchfluss von ca. Cv 33. Die Serie 27 bietet Anschlussgrößen bis zu 2-1/2" mit einem maximalen Durchfluss von Cv 82 für 3/2"-Konfigurationen. Beide Serien basieren auf dem gleichen Kegelventil-Konstruktionsprinzip, und die Serie 27 verwendet die gleichen klassischen 1/2"-Rohranschlüsse wie die Standardanschlussmodelle der Serie 21.

F: Welche Betätigungsoptionen stehen für die Serie 27 zur Verfügung?

A: Es stehen drei Betätigungsarten zur Verfügung: (1) Magnetventilgesteuert, wobei ein integriertes Magnetventil ein Steuersignal erzeugt, das den Ventilkegel verschiebt; (2) Direktmagnetventilgesteuert, wobei zwei Magnetventile eine rastende Steuerung in beide Richtungen ohne Federrückstellung gewährleisten; und (3) Druckgesteuert (pneumatisch), wobei ein externes pneumatisches Steuersignal verwendet wird. Alle drei sind für 2/2-, 3/2- und 4/2-Funktionen verfügbar.

F: Welcher Betriebsdruckbereich gilt für die Serie 27?

A: Gehäusegrößen von 3/8" bis 1-1/2" arbeiten mit einem Druck von 15 bis 150 psig (1 bis 10 bar). Die Gehäusegröße 2" benötigt einen Mindestdruck von 30 psig (2 bar) und hat ebenfalls einen Maximaldruck von 150 psig (10 bar). Bei druckgesteuerten Modellen muss der externe Pilotdruck mindestens dem Eingangsdruck entsprechen.

F: Kann die Pilotversorgung vor Ort von intern auf extern umgestellt werden?

A: Ja. Die Serie 27 kann vor Ort zwischen interner und externer Pilotsteuerung umgerüstet werden. Durch Entfernen des vorhandenen Rohrverschlusses am externen Pilotanschluss (X-1) und Anlegen von externem Pilotdruck an X-1 wird das Ventil auf externe Pilotsteuerung umgestellt. Durch Einsetzen eines Verschlusses in X-1 und Verwendung der Zuleitung wird die interne Pilotsteuerung wiederhergestellt. Es werden keine neuen Teile benötigt.

F: Welche Temperaturbeständigkeit hat die Classic 27-Serie?

A: Die standardmäßige Buna-N-Dichtung der Serie 27 ist für Umgebungstemperaturen von 4 bis 50 °C (40 bis 120 °F) bei Modellen mit Magnetventilsteuerung und von 4 bis 80 °C (40 bis 175 °F) bei druckgesteuerten Modellen ausgelegt. Die Medientemperatur liegt bei allen Ausführungen zwischen 4 und 80 °C (40 bis 175 °F). Für den Betrieb außerhalb dieses Bereichs ist die Serie 27 mit alternativen Dichtungsmaterialien für niedrige/hohe Temperaturen erforderlich.

F: Sind G (BSPP) Thread-Versionen verfügbar?

A: Ja. Alle Ventile der Serie 27 sind mit G-Gewinde (BSPP) erhältlich. Die Modellnummer wird dazu mit einem „D“ gekennzeichnet. Beispielsweise wird aus einem 2773B5001W (NPT) das Ventil D2773B5001W (G-Gewinde). Dies gilt für alle Gehäusegrößen, Funktionen und Betätigungsarten.

F: Welche speziellen Steuerungsfunktionen stehen mit den Adaptern zur Verfügung?

A: Vier Adaptertypen erweitern das Basisventil der Serie 27: (1) Druckverstärker-Adapter für den Betrieb mit niedrigem Pilotdruck bis hinunter zu 15 psig; (2) Luftindex-Adapter für impulsgesteuerten, mechanisch rastenden Betrieb mit einem einzelnen Magnetventil; (3) Zeitsequenz-Adapter für einstellbare Zeitverzögerung bis zu 30 Sekunden (2/2) oder 3 Sekunden (3/2 und 4/2); (4) Zeitsequenz-Erweiterungsadapter für Verzögerungen bis zu 60 Sekunden mit Schnappreaktion.

F: Ist die 27er-Serie sicherheitszertifiziert?

A: Ja. Die Classic 27-Serie ist TÜV Rheinland-zertifiziert nach SIL 2 (IEC 61508/61511) mit HFT = 0 in Einzelanwendungen und nach SIL 3 mit HFT ≥ 1 in redundanten Konfigurationen. Die Leistungsstufen sind PL c (Einzelanwendung mit anwendungsspezifischer Diagnose) und PL d (redundant) gemäß EN ISO 13849-1. CE-Konformitätserklärung und EAC-Konformitätserklärung sind enthalten.

F: Welche Filterung ist für die 27er-Serie erforderlich?

A: Die Druckluftzufuhr sollte auf mindestens 5 Mikrometer gefiltert werden, um eine optimale Ventilfunktion und Lebensdauer zu gewährleisten. Kegelventile sind im Vergleich zu Schieberventilen prinzipiell toleranter gegenüber Verunreinigungen, jedoch können grobe Partikel über 5 Mikrometer den Verschleiß des Ventilsitzes mit der Zeit beschleunigen.

F: Benötigt die 27er-Serie Schmierung?

A: Das Ventil benötigt keine Schmierung der Druckluftversorgung. Falls Schmierung verwendet wird oder im System vorhanden ist, verwenden Sie ausschließlich ein Schmiermittel auf Mineralölbasis mit einem Anilinpunkt zwischen 82 °C und 104 °C, einer Viskosität von ISO 32 oder niedriger und einer Dosierung von etwa einem Tropfen pro Minute. Vermeiden Sie Hydrauliköladditive auf Phosphatesterbasis, da diese die Buna-N-Dichtungen angreifen.

F: Wie berechne ich die Ansprechzeit eines Ventils?

A: Verwenden Sie die Formel: Ansprechzeit (ms) = M + (F x V), wobei M die minimale Ansprechkonstante in Millisekunden, F der Füll- bzw. Entlüftungsfaktor in ms/Kubikzoll und V das nachgelagerte Volumen in Kubikzoll ist, das zum Füllen auf 90 % des Versorgungsdrucks bzw. zum Entlüften auf 10 % des Versorgungsdrucks erforderlich ist. Die Konstanten M und F für jede Gehäusegröße, Anschlusskonfiguration und Ventilfunktion sind im Katalog der ROSS-27-Serie tabellarisch aufgeführt.

F: Sind CAD-Modelle für die 27er-Serie verfügbar?

A: Ja. Herunterladbare CAD-Modelle für alle Konfigurationen der Serie 27 sind auf der Website von ROSS Controls unter rosscontrols.com verfügbar. Die CAD-Modelle unterstützen gängige Plattformformate und ermöglichen so die direkte Integration in die Konstruktion von Maschinen.

Installations- und Wartungsrichtlinien

• Die Montage ist in beliebiger Ausrichtung möglich. Für eine optimale Kondensatableitung aus dem Ventilkörper wird eine vertikale Montage mit dem Magnetventil nach oben empfohlen.
• Verwenden Sie gefilterte Druckluft mit einer Mindestfiltrationsrate von 5 Mikron. Grobe Partikelverunreinigungen beschleunigen den Verschleiß des Ventilsitzes und können eine zuverlässige Abdichtung verhindern.
• Die Zuleitungen und Abluftöffnungen dürfen nicht eingeschränkt werden. Eine zu geringe Dimensionierung der Zuleitungen reduziert den verfügbaren Druck unter den minimalen Betriebsdruck und führt zu einem unregelmäßigen Ansprechverhalten der Ventile.
• Bei Konfigurationen mit externer Pilotversorgung muss sichergestellt sein, dass der Pilotdruck während des gesamten Betriebs stets gleich oder höher als der Eingangsdruck ist. Ein Abfall des Pilotdrucks unter den Eingangsdruck verhindert das Schalten oder Halten der Ventilstellung.
• Der Mindestbetriebsdruck beträgt 15 psig (1 bar) für Gehäusegrößen von 3/8" bis 1-1/2" und 30 psig (2 bar) für die Gehäusegröße 2". Unterschreiten Sie diese Grenzwerte nicht.
• Abgasschalldämpfer müssen einen Durchfluss aufweisen, der mindestens dem Abgasdurchfluss des Ventils entspricht. Verwenden Sie Schalldämpfer, die für die entsprechende Auslasskanalgröße ausgelegt sind. Verschmutzte Schalldämpfer erhöhen den Gegendruck im Auslasskanal und können die vollständige Ventilbewegung verhindern.
• Bei Verwendung von geschmierter Druckluft darf nur ein Schmierstoff auf Mineralölbasis (Viskosität ISO 32 oder niedriger, Anilinpunkt 82 °C bis 104 °C) mit etwa einem Tropfen pro Minute verwendet werden. Synthetische und Phosphatester-Schmierstoffe greifen Buna-N-Dichtungen an.
• Bei vorgesteuerten Magnetventilen muss vor der Inbetriebnahme geprüft werden, ob Versorgungsspannung und -frequenz mit den Nennwerten der Magnetspule übereinstimmen. Der Betrieb mit falscher Spannung oder Frequenz beschädigt die Spule.
• Die manuelle Notbetätigung ohne Verriegelung bei Magnetventilen ist ausschließlich für Inbetriebnahme- und Wartungszwecke vorgesehen. Verwenden Sie die manuelle Notbetätigung nicht als Ersatz für die elektrische Steuerung im normalen Produktionsbetrieb.
• Bei der Installation mit Adapteroptionen (Druckverstärker, Zeitgesteuerte Abfolge, Luftindex) ist zu prüfen, ob die Adapterkonfiguration für den Betriebsdruckbereich des Systems geeignet ist. Die adapterspezifischen Betriebsparameter finden Sie im Katalog der ROSS 27-Serie.
• Sorgen Sie für ausreichend Freiraum oberhalb der Magnetspulenbaugruppe, um die Spule entnehmen und die manuelle Notbetätigung während der Wartung durchführen zu können. Die baugrößenabhängigen Freiraumanforderungen entnehmen Sie bitte den Maßzeichnungen im Katalog der Serie 27.
• Bei den Varianten des Modells D2 (übergroße Anschlüsse an einem 1-1/2"- oder 2"-Gehäuse) ist zu prüfen, ob die Anschlussleitungen und nachgeschalteten Komponenten so dimensioniert sind, dass sie den größeren Anschlussdurchmesser aufnehmen können, ohne Durchflussbeschränkungen zu verursachen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die Niederlassungen von ROSS Controls in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Für Produktkonfiguration, technischen Support, Maßzeichnungen und Händlersuche wenden Sie sich bitte an ROSS Controls USA unter (800) 438-7677 oder besuchen Sie rosscontrols.com.

Der Katalog der ROSS 27-Serie bietet vollständige technische Daten, einen Modellnummernkonfigurator, Maßzeichnungen für alle Gehäusegrößen und Anwendungshinweise. Direkter Download unter rosscontrols.com.
