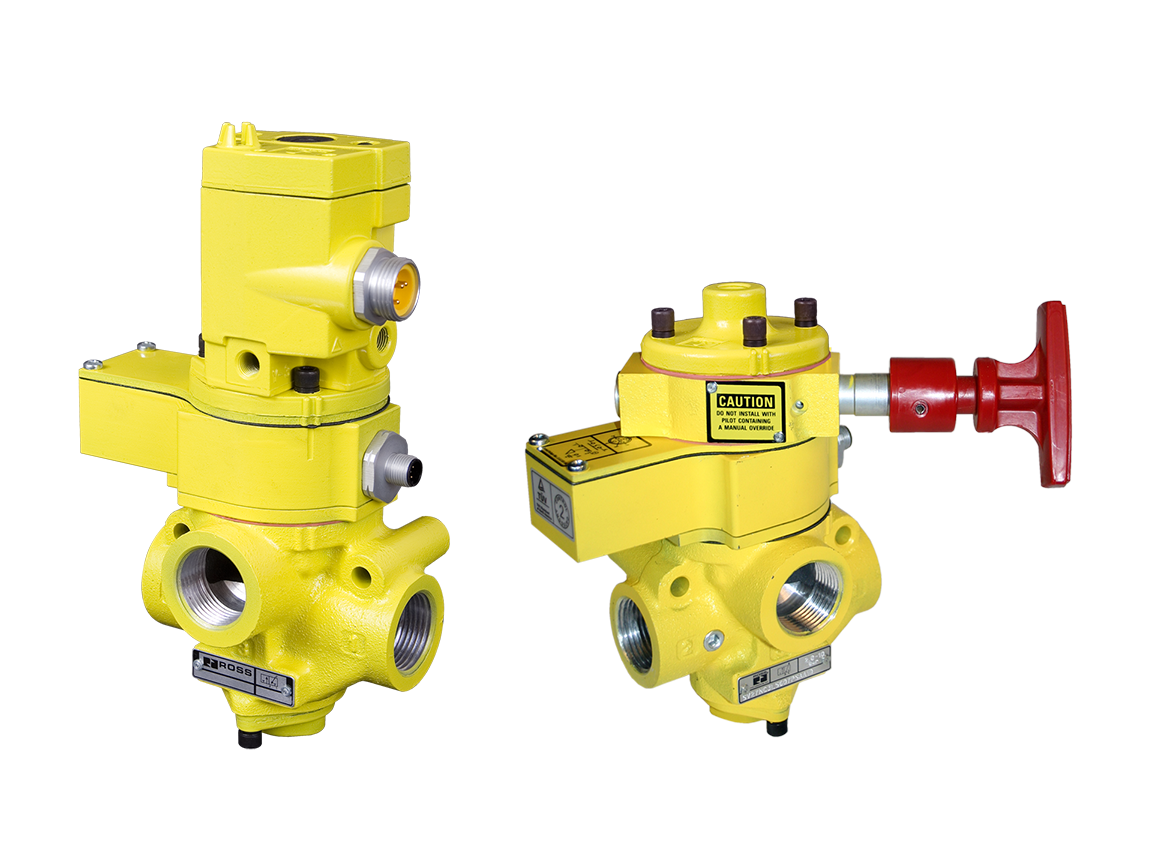

Einzelventile der Baureihe SV27 Sicherheitskategorie 2 PL c, externe Überwachung mit und ohne manuellen Lockout L-O-X

Produktübersicht

Die Sensorventile der Serie ROSS Controls SV27 vereinen die bewährte Langlebigkeit und hohe Durchflussleistung der ROSS-Tellerventile der Serie 27 mit integrierter Positions- und Zustandsüberwachung. So entsteht eine sichere Entlüftungslösung mit nur einem Ventil und 99 % Diagnoseabdeckung. Bei Überwachung durch ein externes Sicherheitskontrollsystem erreicht das SV27 die Sicherheitskategorie 2, Leistungsstufe c (PL c) gemäß ISO 13849-1:2015 und ist vom TÜV Rheinland nach SIL 2 gemäß IEC 61508 und IEC 61511 zertifiziert.

Die elektrische Rückmeldung erfolgt über einen zwangsgesteuerten, sicherheitsgeprüften DPST-Schalter (zweipoliger Umschalter), der direkt durch die tatsächliche Ventilkegelposition und den Ventilzustand betätigt wird und nicht allein aus Druck- oder elektrischen Signalen abgeleitet wird. Der DPST-Schalter verfügt über Öffner- (NO) und Schließerkontakte (NC) und ermöglicht so die direkte Zweikanalüberwachung durch Sicherheits-SPS und Sicherheitsrelais. Bei Ventilen mit 3/4 Zoll und 1-1/4 Zoll Gehäusegröße wird der Schalter immer dann betätigt, wenn sich das Ventil nicht in seiner normalen Ausgangsposition befindet. Bei Ventilen mit 2 Zoll Gehäusegröße wird der Schalter nur dann betätigt, wenn sich das Ventil in seiner normalen Ausgangsposition befindet.

Die SV27-Plattform bietet einen optionalen integrierten 1/8-Zoll-NPT-Druckprüfanschluss (PV) zur unabhängigen Bestätigung des nachgeschalteten Druckzustands. Dieser Anschluss kann entweder mit einer optischen Druckanzeige (Modell 988A30) zur Bedienerbestätigung oder mit einem elektrischen Druckschalter (Modell 586A86, werkseitig auf 5 psi fallende Flanke voreingestellt) zur elektronischen Rückmeldung an die Sicherheitssteuerung verbunden werden. Dieses Zubehör verbessert die gesamte Sicherheitsarchitektur durch einen separaten, unabhängigen Prüfkanal.

Die optionale LOX-Sperrvorrichtung ermöglicht das Verriegeln des Ventils in der AUS-Position (entlüftet) und gewährleistet so die vollständige Einhaltung der Sperr- und Kennzeichnungsvorschriften gemäß OSHA 29 CFR 1910.147 und ANSI Z244.1, ohne dass eine separate vorgelagerte Sperrvorrichtung erforderlich ist. Die LOX-Konstruktion verhindert physikalisch, dass das Ventil im verriegelten Zustand mit Strom versorgt wird, und sorgt so für eine zuverlässige Energieisolierung auf Zonenventilebene.

Die Ventile der Serie SV27 sind in Gehäusegrößen von 3/4 Zoll bis 2-1/2 Zoll mit neun Anschlussgrößen erhältlich und decken Durchflussbereiche von 6,2 Cv (6.100 Nl/min) bis 66 Cv (65.000 Nl/min) ab. Sie sind sowohl mit elektromagnetischer als auch mit pneumatischer (druckgesteuerter) Ansteuerung verfügbar. Die Zuverlässigkeitsklasse B10D übersteigt 20.000.000 Schaltzyklen, und die mittlere Betriebsdauer bis zum Ausfall (MTTFD) beträgt 98,15 Jahre. Dies bestätigt die Eignung für sicherheitsrelevante Anwendungen mit hoher Schaltzyklusfrequenz. SISTEMA-Bibliotheksdateien stehen zum Download bereit.

Wichtigste technische Merkmale

• Integrierter DPST-Sicherheitsschalter (99 % Diagnoseabdeckung) – Zwangsbetätigter, kraftgeführter zweipoliger Umschalter mit Öffner- und Schließerkontakten. Direkte Betätigung durch die Ventilkegelposition. Die Überwachung beider Kontakte in jedem Zyklus erreicht eine Diagnoseabdeckung von 99 % gemäß ISO 13849-1 und ermöglicht somit die Einhaltung der Kategorie 2 mit einem einzigen Ventil.
• TÜV Rheinland-zertifiziert SIL 2 / PL c - Zertifizierung durch Dritte nach SIL 2 gemäß IEC 61508 und IEC 61511 sowie nach PL c gemäß ISO 13849-1:2015. In redundanten Konfigurationen erreicht es CAT 3, PL e.
• 27 Series Poppet Construction - Build on the proven 27 Series poppet platform of ROSS: near-no internal leak, dirty tolerant, wear-compensating, quick response, and high flow capacity without required inline schmiering.
• Druckprüfanschluss (PV) - Optionaler integrierter 1/8" NPT-Anschluss zur nachgeschalteten Druckprüfung mittels einer optischen Pop-up-Anzeige (988A30) oder eines elektrischen Druckschalters (586A86, voreingestellte fallende Flanke 5 psi), der eine unabhängige Bestätigung der Druckentlastung ermöglicht.
• Optionale LOX-Sperrvorrichtung – Varianten beinhalten eine integrierte LOX-Sperrvorrichtung, die es ermöglicht, das Ventil in der AUS-Position mit einem Vorhängeschloss zu sichern und so die Einhaltung der pneumatischen Sperr- und Kennzeichnungsvorschriften auf Zonenebene ohne ein separates vorgelagertes Sperrventil zu gewährleisten.
• Breites Gehäusegrößenspektrum (3/4" bis 2-1/2") - Neun Gehäusekonfigurationen decken einen Durchfluss von 6,2 Cv bis 66 Cv (6.100 bis 65.000 Nl/min) ab und eignen sich für Anwendungen von kompakten Einzelaktuatorkreisläufen bis hin zum Schutz von Zylindern mit großem Durchmesser und Hochdurchflusszonen.
• Magnet- und Druckpilotbetätigung - Erhältlich in Versionen mit Magnetpilotsteuerung (24 VDC, 110-120 VAC, 230-240 VAC) und Drucksteuerung (pneumatischer Pilot), die eine flexible Betätigung für verschiedene Steuerungssystemarchitekturen ermöglichen.
• Ausgelegt für über 15 Millionen Schaltzyklen – Die Schaltfrequenz ist auf über 15 Millionen Zyklen ausgelegt, mit einem B10D von 20.000.000 Zyklen und einer MTTFD von 98,15 Jahren, was eine außergewöhnliche Zuverlässigkeit für sicherheitsrelevante Anwendungen im Dauerbetrieb beweist.
• Manuelle Notbetätigung ohne Verriegelung - Bei Magnetventilen ist eine flächenbündig eingebaute, nicht verriegelnde manuelle Notbetätigung aus Gummi bei Inbetriebnahme und Wartung Standard; optional sind Varianten mit Verriegelung und erweiterter Notbetätigung erhältlich.
• SISTEMA-Bibliothek verfügbar - Herunterladbare SISTEMA-Bibliotheksdateien mit allen Sicherheitsparametern für die Überprüfung und Dokumentation von Sicherheitsfunktionen gemäß ISO 13849-1.

Technische Spezifikationen

Allgemeine Spezifikationen

Durchflussleistungsdaten

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Metallumformung und Pressvorgänge

• Mechanische Kupplungs-Bremsen-Steuerung der Kraftpresse, bei der der SV27 DPST-Schalter eine Sicherheitskontrolle durch Bestätigung des pneumatischen Kupplungsauskuppelns vor dem Zugriff auf die Matrize vorsieht und somit die Sicherheitsanforderungen der OSHA 29 CFR 1910.217 für Pressen erfüllt.
• Bei Stanz- und Ausstanzlinien, bei denen die 99%ige Gleichstromüberwachung des SV27 in bestimmten Architekturen der Kategorie 2 ein zweites Ventil ersetzt, werden Systemkosten und Platzbedarf reduziert.
• Rohrbiegemaschinen, bei denen die DPST-Schalterrückmeldung die Position des Ventilkegels während des Sicherheitsstopps vor dem Aufbringen des Materials durch den Bediener bestätigt.
• Bei pneumatischen Steuerkreisläufen von Hydraulikpressen muss vor Wartungsarbeiten an der Hydraulikpumpe sichergestellt werden, dass kein Luftpilotdruck vorhanden ist.

Spritzguss und Kunststoffverarbeitung

• Pneumatische Kernzug- und Auswerferkreisläufe von Spritzgießmaschinen, bei denen SV27 LOX-Varianten es dem Werkzeugtechniker ermöglichen, das Zonenventil während des Werkzeugwechsels zu sperren, wobei die Rückmeldung des DPST-Schalters den Sperrzustand bestätigt.
• Blasform-Vorformlingshandhabungssysteme, die eine bestätigte Druckentlastung im Vorformlingsgreiferkreislauf vor manuellem Eingriff erfordern.
• Aktuatoren für die Thermoform-Spannvorrichtung und die Stanzvorrichtung, bei denen die überwachte Abgasbestätigung den Zugang zum Formbereich verhindert, bis der Schalter SV27 DPST den sicheren Zustand meldet.

Montage von Automobilen und Schwermaschinen

• Spannkreisläufe für Karosseriemontagevorrichtungen, bei denen die hohen Cv-Optionen des SV27 (bis zu 66 Cv) großvolumige Spannzylinder schnell drucklos machen und so die Zeit vom Sicherheitsstopp bis zum Zugriff verkürzen.
• Pneumatische Steuerungen für den Prüfstand der Motor- und Getriebemontage, die eine verifizierte Druckentlastung vor der Interaktion mit der Bedienvorrichtung erfordern, wobei DPST-Signale die Sicherheits-SPS der Maschine speisen.
• Montagevorrichtungen für Kabinen und Rahmen schwerer Baumaschinen mit großen pneumatischen Aktuatoren, bei denen der 2-Zoll- und 2-1/2-Zoll-Gehäuse-SV27 die erforderliche Durchfluss- und Überwachungsfähigkeit bietet.

Lebensmittel-, Getränke- und pharmazeutische Verarbeitung

• Pneumatische Aktuatoren von Abfüll- und Verschließmaschinen, bei denen eine dokumentierte Gleichstromüberwachung von 99 % die Validierungsanforderungen für FDA-regulierte Maschinen bei Audits zur Arzneimittel- und Lebensmittelsicherheit erfüllt.
• Hygienische Reinigungsumgebungen, in denen die Magnetventilgehäuse der Schutzart IP65 und die Spulenmaterialien aus Edelstahl in LOX-Varianten Korrosion während CIP- und Reinigungsvorgängen widerstehen.
• Pneumatische Kreisläufe von Verpackungs- und Form-, Füll- und Verschließmaschinen, die eine schnelle Entlüftung und Positionsprüfung für einen schnellen Zugriff während des Formatwechsels erfordern.

Holzbearbeitung und Plattenverarbeitung

• Plattenpressen und Laminiermaschinen, bei denen pneumatische Schließzylinder mit großem Durchmesser eine sichere Abluft mit hohem Cv-Wert und DPST-Überwachung erfordern, um die Druckentlastung vor dem Entladen der Platten zu bestätigen.
• Vakuumvorrichtungen und Niederhaltesysteme für CNC-Fräsen, die vor der Teileentnahme eine geprüfte Vakuumfreigabe und Druckbestätigung erfordern.

Allgemeine Erstausrüster und Industriemaschinen

• OEM-Maschinenkonstruktionen, die eine sichere Abgasführung der Kategorie 2 mit dokumentiertem 99% DC für die CE-Kennzeichnung und die Einhaltung der technischen Dokumentation der EU-Maschinenrichtlinie erfordern.
• Pneumatische Mehrzonensysteme, bei denen einzelne SV27-Ventile pro Zone eine zonenselektive Überwachungsrückmeldung liefern und so einen zonenspezifischen Zugriff ermöglichen, ohne benachbarte Produktionszonen abzuschalten.
• ATEX-klassifizierte Bereiche, in denen die druckgesteuerte (magnetventillose) Variante SV27 das Zündrisiko durch elektrische Betätigung in explosionsgefährdeten Bereichen eliminiert.

Bestellung und Konfiguration der Modellnummer

Die Modellnummern der SV27-Serie kodieren die Ventilfunktion, die Gehäusebezeichnung, die Betätigungsart und die Spannung. Beispiel: SV27NC305407PSAA1A = SV27-Serie, normalerweise geschlossen, Gehäuse 540 (3/4"-Anschlüsse), Magnetventil-Ansteuerung, 24 V DC. Den vollständigen Variantenkonfigurator erhalten Sie bei ROSS Controls.

Verfügbare Spannungen: 24 VDC (Dauerbetrieb); 110-120 VAC 50/60 Hz; 230-240 VAC 50/60 Hz.

LOX-Sperrvariante verfügbar: Sperroption bei Bestellung angeben.

Option für Druckprüfungsanschluss (PV): 1/8" NPT. Optische Anzeige (988A30) oder elektrischer Druckschalter (586A86) als Zubehör angeben.

NPT- und G (BSPP)-Gewindeoptionen verfügbar.

Optionen für die manuelle Übersteuerung: Standard ohne Verriegelung (Standard), verriegelbar (792K87), erweitert (791K87), erweitert mit Handflächensteuerung (984H87).

Vorkonfektionierte Kabelsätze für Magnetventile und DPST-Schalteranschlüsse erhältlich (2 m, 4 m, 10 m).

SISTEMA-Bibliotheksdateien können unter rosscontrols.com heruntergeladen werden.

Für den vollständigen Konfigurator, Maßzeichnungen und CAD-Modelle wenden Sie sich bitte an ROSS Controls unter (800) 438-7677.

Zubehör

Optischer Druckindikator (Modell 988A30)

Optische Pop-up-Anzeige für den 1/8"-NPT-Druckprüfanschluss. Bestätigt das Vorhandensein von Pilot- oder nachgeschaltetem Druck mittels eines mechanischen Stifts und ermöglicht so eine für den Bediener sichtbare Überprüfung ohne elektrische Verbindung.

Elektrischer Druckschalter (Modell 586A86)

Werkseitig voreingestellt auf 5 psi fallende Flanke. DIN EN 175301-803 Form-A-Stecker. Liefert ein elektrisches Rückmeldesignal an die Sicherheitssteuerung, das die Druckentlastung am SV27-Ausgangskreis bestätigt.

Magnetventil-Kontrollleuchten-Kits

LED-Anzeigesätze zur Visualisierung des Erregungszustands von Magnetventilen: Modell 862K87-W (24 VDC), 862K87-Z (110-120 VAC, 50-60 Hz), 862K87-Y (230 VAC, 50-60 Hz).

Vorverdrahtete Kabelsätze (Magnetventil)

Modelle 2239H77 (4 m) und 2240H77 (10 m): MINI 3-poliger Stecker für Anschlussleitungen zur Magnetspulenverdrahtung.

Vorverdrahtete Kabelsets (DPST-Schalter)

Modelle 2241H77 (4 m) und 2242H77 (10 m): M12 5-poliger Stecker für Anschlussleitungen zur Verdrahtung des DPST-Sicherheitsschalters mit dem Sicherheitsregler.

Manuelle Überschreibungsoptionen

Als Alternativen zur standardmäßigen flächenbündigen, nicht verriegelnden Notbetätigung stehen eine Verriegelungstaste (792K87), eine verlängerte Taste ohne Verriegelung (791K87) und eine verlängerte Taste mit Handflächenkontakt (984H87) zur Verfügung.

Verwandte Produkte & Zubehör

• MDC1-Serie Einzelventil (Kategorie 1, PL c) – Sicheres Einstiegs-Abluftventil ohne Überwachung für Anwendungen mit geringem Risiko. https://www.rosscontrols.com/en/series/1291-mdc1-series-single-valve
• MDC2-Serie Einzelventil (Kategorie 2, PL c) – MDC-Plattform mit integriertem Halbleiter-Drucksensor für Kategorie 2 mit 60–90 % Gleichstrom. https://www.rosscontrols.com/en/series/1292-mdc2-series-single-valve
• DM1 Serie C Doppelventil (Kategorie 4, PL e) – Redundantes Doppelventil mit zwei Kegelventilen und interner Überwachung für höchste Sicherheitsklasse. https://www.rosscontrols.com/en/series/1294-dm1-series-c-double-valve
• Doppelventil der Serie M35 (Kategorie 4, PL e, externe Überwachung) – Redundantes Doppelkegelventil mit externer elektronischer Drucksensorüberwachung. https://www.rosscontrols.com/en/series/1296-m35-series-double-valve
• LOX-Sperrventile (Serie 15) – Manuelle, eigenständige Sperrventile zur pneumatischen Energieisolierung. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Häufig gestellte Fragen (FAQ)

F: Welche Sicherheitskategorie und PL erreicht der SV27?

A: Die SV27-Serie erreicht als Einzelventil die Sicherheitskategorie 2, Leistungsstufe c (PL c) gemäß ISO 13849-1:2015, wenn der DPST-Schalter bei jedem Betätigungs- und Rückschaltzyklus überwacht wird. In einer redundanten (1oo2) Konfiguration mit zwei SV27-Ventilen kann die Architektur die Kategorie 3, PL e, erreichen. Das Ventil ist TÜV Rheinland-zertifiziert nach SIL 2 gemäß IEC 61508 und IEC 61511.

F: Wie kann der DPST-Schalter eine 99%ige Diagnoseabdeckung gewährleisten?

A: Der DPST-Schalter wird direkt vom Ventilkegel betätigt und verfügt über sowohl Öffner- (NC) als auch Schließerkontakte (NO). Durch die gleichzeitige Überwachung beider Kontakte in jedem Ventilzyklus erkennt die Sicherheitssteuerung nahezu alle Fehler, die den Zustandswechsel des Ventils verhindern würden, darunter ein klemmender Ventilkegel, verschweißte Schaltkontakte und Verdrahtungsfehler. Diese Zweikanalüberwachung eines kraftgeführten Schalters erreicht einen Gleichstromanteil von 99 % gemäß ISO 13849-1.

F: Wie verhält sich der DPST-Schalter bei Ventilen mit 3/4"/1-1/4"- bzw. 2"-Gehäuse?

A: Bei Gehäusegrößen von 3/4 Zoll und 1-1/4 Zoll wird der DPST-Schalter immer dann betätigt, wenn sich der Ventilkegel nicht in der Ruhestellung (stromlos/entlüftet) befindet. Jede Abweichung von dieser Ruhestellung löst den Schalter aus. Bei Gehäusegröße 2 Zoll wird der DPST-Schalter nur betätigt, wenn sich der Ventilkegel in der Ruhestellung befindet. Dieser Konstruktionsunterschied muss in der Überwachungslogik der Sicherheitssteuerung und in den SISTEMA-Berechnungen berücksichtigt werden.

F: Was ist der Druckverifizierungsanschluss (PV) des SV27 und wie wird er verwendet?

A: Der optionale 1/8-Zoll-NPT-Druckprüfanschluss ist ein Messanschluss an der Abluftseite des Ventils. Durch die Installation einer optischen Druckanzeige (Modell 988A30) erhält der Bediener eine mechanische Bestätigung, dass der Ausgangsdruck vor dem Zugriff auf die Maschine abgelassen wurde. Die Installation eines elektrischen Druckschalters (Modell 586A86, voreingestellt auf 5 psi fallende Flanke) liefert eine elektronische Bestätigung an die Sicherheitssteuerung und ergänzt die Sicherheitsarchitektur um einen unabhängigen Prüfkanal.

F: Kann der SV27 für Wartungsarbeiten gesperrt werden?

A: Ja, die LOX-Sperrvariante ermöglicht das Anbringen eines Vorhängeschlosses am Ventil in der AUS-Position (entlüftet), wodurch die Ansteuerung des Magnetventils physisch verhindert wird. Dies ermöglicht eine pneumatische Sperrung/Kennzeichnung auf Zonenebene direkt am SV27-Ventil und erfüllt die Anforderungen der OSHA 29 CFR 1910.147-Energiekontrollverfahren für den geschützten Stromkreis, ohne dass eine separate vorgelagerte Sperrvorrichtung erforderlich ist.

F: Welche Gehäusegrößen und Durchflusskapazitäten stehen zur Verfügung?

A: Der SV27 ist in neun Gehäusevarianten erhältlich, von 3/4 Zoll bis 2-1/2 Zoll. Die Durchflusskapazitäten reichen von 6,2 Cv (6.100 Nl/min) für das 3/4-Zoll-Gehäuse mit 1/2-Zoll-Anschlüssen bis zu 66 Cv (65.000 Nl/min) für das 2-1/2-Zoll-Gehäuse. Damit eignet er sich für Anwendungen von kompakten Einzylinderkreisläufen bis hin zu großvolumigen Zonenisolationssystemen mit hohem Durchfluss.

F: Welche Betätigungsoptionen stehen zur Verfügung?

A: Der SV27 ist in zwei Ausführungen erhältlich: mit Magnetventilsteuerung (24 V DC, 110–120 V AC 50/60 Hz und 230–240 V AC 50/60 Hz) und mit Drucksteuerung (pneumatisch). Die druckgesteuerte Variante kommt ohne Magnetventil aus und ist daher ideal für ATEX-Bereiche oder überall dort, wo eine elektrische Betätigung nicht praktikabel ist.

F: Was sind die B10D- und MTTFD-Werte?

A: Die SV27 hat eine B10D von 20.000.000 Zyklen und eine MTTFD von 98,15 Jahren (basierend auf einer nop von 7.360 Zyklen pro Jahr). Die PFHD beträgt 2,35 x 10^-7 pro Stunde. Diese Werte werden in Berechnungen nach ISO 13849-1 verwendet, um das erreichbare Leistungsniveau für die jeweilige Zyklusrate und Einsatzdauer einer Anwendung zu überprüfen.

F: Welche Filtration ist erforderlich?

A: Ein Vorfilter mit einer Mindestporengröße von 5 Mikron ist erforderlich. Die Luftqualität muss der ISO 8573-1 Klasse 7:4:4 entsprechen. Der Betriebsdruckbereich liegt zwischen 40 und 150 psig (2,8 bis 10,3 bar).

F: Welche Magnetventilanschlussarten sind verfügbar?

A: Der Magnetventilanschluss erfolgt über einen 3-poligen MINI-Stecker mit farbcodierter Pinbelegung (Grün/Gelb = Masse, Blau, Braun). Für raue Umgebungen ist auch ein 5-poliger M12-Stecker erhältlich. Der DPST-Schalteranschluss verwendet einen 3-poligen MINI-Stecker für Gehäusegrößen von 3/4 Zoll und 1-1/4 Zoll sowie einen 5-poligen M12-Stecker für Gehäusegrößen von 2 Zoll.

F: Sind vorkonfektionierte Kabelsets erhältlich?

A: Ja. Magnetventil-Kabelsätze (Modelle 2239H77 mit 4 m und 2240H77 mit 10 m) und Sensorschalter-Kabelsätze (Modelle 2241H77 mit 4 m und 2242H77 mit 10 m) sind als Zubehör erhältlich, mit MINI 3-poligen oder M12 5-poligen Steckverbindern an den Anschlussleitungen.

F: Ist eine SISTEMA-Bibliotheksdatei verfügbar?

A: Ja. Eine SISTEMA-Bibliotheksdatei mit den SV27-Sicherheitsparametern steht auf rosscontrols.com zum Download bereit und ermöglicht die ISO 13849-1 PL-Verifizierung ohne manuelle Dateneingabe.

F: Welche Garantie und welchen Support bietet ROSS?

A: ROSS Controls gewährt auf alle Produkte eine einjährige Garantie. Technischer Support ist unter 1-888-TEK-ROSS erreichbar. Kundenservice: 1-800-GET-ROSS. Weltweiter Support durch ROSS-Niederlassungen in den USA, Kanada, Deutschland, Frankreich, Großbritannien, Brasilien, Indien, China und Japan.

Installations- und Wartungsrichtlinien

• Installieren Sie das SV27 in der Zuleitung, wobei sich alle geschützten Aktuatoren und Geräte stromabwärts des Ventilauslasses befinden.
• Prüfen Sie, ob der Betriebsdruck zwischen 40 und 150 psig (2,8 bis 10,3 bar) liegt. Die Zuluft muss mindestens auf 5 Mikron gefiltert sein.
• Schließen Sie beide DPST-Schaltkontakte (Öffner und Schließer) an den Zweikanal-Eingang des Sicherheitscontrollers an. Verwenden Sie nicht nur einen Kontakt, da beide Kanäle für eine 99%ige Diagnoseabdeckung erforderlich sind.
• Wenn Sie den Druckprüfanschluss verwenden, installieren Sie entweder die optische Anzeige oder den elektrischen Druckschalter und vergewissern Sie sich, dass die Installation den Messanschluss nicht behindert.
• Bei LOX-Sperrvarianten ist zu prüfen, ob der Sperrmechanismus vollständig einrastet und die Bestromung des Magnetventils im verriegelten Zustand verhindert. Das Personal ist in der Sperrprozedur zu schulen.
• Funktionsprüfung zur Inbetriebnahme durchführen: Magnetventil aktivieren, Versorgung des nachgeschalteten Bauteils prüfen, Zustandsübergang des DPST-Schalters bestätigen; Magnetventil deaktivieren, Abgas prüfen, Rückkehr des DPST in den Ausgangszustand bestätigen.
• Bei Magnetventilmodellen ist zu prüfen, ob die LED-Anzeige des Magnetventils (sofern vorhanden) den Zustand (strombeaufschlagt/stromlos) korrekt anzeigt.
• Programmieren Sie den Sicherheitscontroller so, dass er die DPST-Schalterübergänge in jedem Zyklus überwacht und bei fehlenden oder fehlerhaften Zustandsübergängen einen Sicherheitsstopp auslöst.
• Legen Sie regelmäßige Prüfintervalle auf Basis der NOP- und Maschinenlaufzeit gemäß ISO 13849-1 Anhang C fest.
• Alle Installations-, Inbetriebnahme- und Prüfprotokolle sind für die technische Maschinenakte zu dokumentieren.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support: 1-888-TEK-ROSS (1-888-835-7677). Kundenservice: 1-800-GET-ROSS (1-800-438-7677).

Weltweiter Support durch ROSS-Büros in den USA (Ferndale, Michigan), Kanada, Deutschland, Frankreich, Großbritannien, Brasilien, Indien, China und Japan.

SISTEMA-Bibliotheksdateien, Maßzeichnungen, CAD-Modelle und Zertifizierungen sind auf rosscontrols.com verfügbar.
