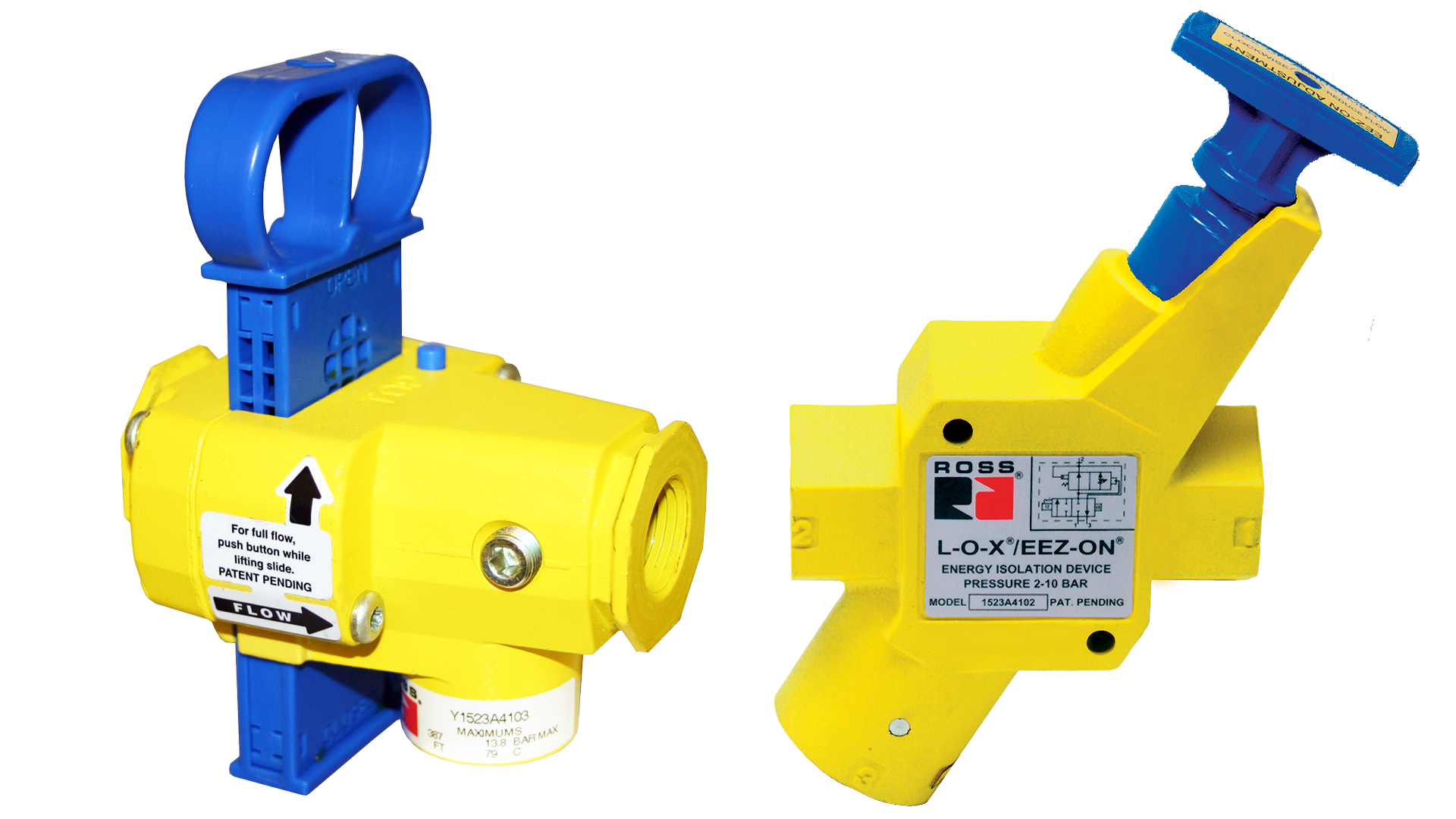

Manuelle Lockout L-O-X®- Ventile - Baureihe 15 mit Sanftanlauffunktion EEZ-ON® Sicherheitskategorie 1, PL c

Produktübersicht

Die ROSS Controls-Produktfamilie umfasst die manuellen Energieisolierungsventile der Serie 15 mit LOX-Sperre und EEZ-ON-Sanftanlauf. Diese Ventile vereinen zwei wichtige Sicherheitsfunktionen für pneumatische Maschinen in einer kompakten Ventilbaugruppe. Die LOX-Funktion (Lockout and Exhaust) ermöglicht die gemäß OSHA 29 CFR 1910.147 und ISO 14118 zulässige Energieisolierung mit Vorhängeschloss während der Wartung. Die EEZ-ON-Funktion (ausgesprochen „Ease-On“) sorgt für eine kontrollierte, schrittweise Druckerhöhung im nachgeschalteten pneumatischen Kreislauf, wenn das Ventil nach der Sperrung oder dem planmäßigen Abschalten wieder geöffnet wird.

Wenn pneumatische Systeme für Wartungsarbeiten isoliert und anschließend wieder in Betrieb genommen werden, können sich Zylinder und Aktuatoren, die sich unter dem Einfluss der Schwerkraft oder entgegenwirkender Lasten verschoben haben, beim Wiederherstellen des vollen Drucks schnell und unerwartet bewegen. Dieser plötzliche Druckstoß birgt ein erhebliches Risiko für Personenverletzungen durch unerwartete Aktuatorbewegungen und für Geräteschäden durch starke Belastungen. Der EEZ-ON-Mechanismus beseitigt diese Gefahr, indem er den anfänglichen Durchfluss durch eine interne Nadelverengung begrenzt. Dadurch kann sich der Druck allmählich aufbauen, bis etwa 50 Prozent des Eingangsdrucks erreicht sind. Dann schaltet das Ventil automatisch auf vollen Durchfluss um.

Der blaue Bediengriff dieser Serie unterscheidet sie optisch vom Standard-LOX-Ventil mit rotem Griff (Serie 1287) und dient dem Wartungspersonal als wichtige Farbkennzeichnung. Wie beim Standard-LOX-Ventil kann auch der blaue Griff nur in der geschlossenen (AUS-)Position verriegelt werden. In der geöffneten Position wird die EEZ-ON-Funktion aktiviert, die den anfänglichen Druckanstieg im nachgelagerten Bereich vor dem Übergang zum vollen Durchfluss steuert. Das Ventilgehäuse ist gelb, wie bei allen Produkten der ROSS LOX-Familie.

Die Serie deckt denselben Anschlussgrößenbereich wie die Standard-LOX-Serie 15 ab und umfasst die Unterfamilien Slim-Line (1/4 bis 3/8 Zoll), Modular (1/4 bis 3/4 Zoll), Classic (3/8 bis 1-1/4 Zoll) und High-Capacity (1-1/2 bis 2 Zoll). Gleitringdichtungen aus Fluorkohlenstoff und Spulen aus Edelstahl 316 gewährleisten einen zuverlässigen Betrieb im Umgebungs- und Medientemperaturbereich von 4 bis 80 °C (40 bis 175 °F). Integrierte 1/8-NPT-Messanschlüsse sind mit ROSS-Druckschaltern und Pop-up-Anzeigen zur Überprüfung des Nullenergiezustands kompatibel.

Wichtigste technische Merkmale

• Doppelfunktion: Verriegelung und Sanftanlauf in einem Ventil – Dieses Ventil vereint die OSHA-konforme, abschließbare Energieisolierung mit dem sanften Druckaufbau (EEZ-ON) in einem einzigen Ventilkörper. Dadurch entfällt ein separates Sanftanlaufventil. Zwei Sicherheitsfunktionen, ein Bauteil, ein Satz Installationsanschlüsse.
• Blaue Griffkennzeichnung zur Erkennung von Sanftanläufen – Der blaue Bediengriff dieser Serie unterscheidet sie deutlich von der standardmäßigen roten Griffvariante der Serie 15 LOX (Serie 1287). Wartungsanweisungen und LOTO-Programme können die Grifffarbe festlegen, um sicherzustellen, dass die Mitarbeiter den richtigen Ventiltyp für die jeweilige Anwendung verwenden.
• EEZ-ON-Druckaufbau mit automatischer Volldurchflussumschaltung – Beim Öffnen des Hebels drosselt der EEZ-ON-Mechanismus den anfänglichen Durchfluss und ermöglicht so einen allmählichen Druckanstieg. Bei etwa 50 % des Eingangsdrucks öffnet das Ventil automatisch vollständig und gewährleistet so einen ungehinderten Durchfluss im Normalbetrieb. Für die Volldurchflussumschaltung ist keine manuelle Einstellung erforderlich.
• Nur in AUS-Position abschließbar – Wie bei allen ROSS LOX-Ventilen kann der blaue Griff nur in geschlossener Position mit einem Vorhängeschloss gesichert werden. In geöffneter Position ist dies nicht möglich. Dadurch wird das grundlegende Prinzip der Energieisolierung gewährleistet, wonach die Abschaltung nur im stromlosen Zustand erfolgt.
• Gelbes Gehäuse zur Kennzeichnung von Energieisolationsvorrichtungen - Das gelbe Ventilgehäuse, das mit der gesamten ROSS LOX-Produktfamilie übereinstimmt, ermöglicht eine visuelle, anlagenweite Kennzeichnung von Energieisolationsvorrichtungen, die sich von Standard-Durchflussregel- oder Wegeventilen unterscheiden.
• Fluorkohlenstoff-Gleitringdichtungen für zuverlässige manuelle Betätigung - Fluorkohlenstoffdichtungen behalten ihre elastische Flexibilität und zuverlässige Schaltvorgänge über den gesamten Temperaturbereich bei, auch nach längeren Zeiträumen ohne Betätigung in Wartungsisolationsanwendungen mit geringer Zyklenzahl.
• Groß dimensionierte Auslassöffnungen für schnelle Druckentlastung – Auslassöffnungen, die mindestens so groß wie die Zuluftöffnungen sind, gewährleisten eine schnelle Luftabfuhr beim Schließen des Ventils. Gewindeanschlüsse ermöglichen den Anschluss von Schalldämpfern oder externen Abgasleitungen.
• Integrierter 1/8 NPT-Messanschluss - Jedes Ventil der Serie verfügt über einen 1/8 NPT-Messanschluss für die ROSS-Pop-up-Anzeige (988A30) oder den Druckschalter (586A86 / 1153A30), der eine visuelle oder elektrische Bestätigung dafür liefert, dass der nachgelagerte Druck vor dem Wartungszugang abgebaut wurde.
• Sicherheitskategorie 1 und PL c Zertifizierung - Zertifiziert nach ISO 13849-1 Kategorie 1, PL c. Unterstützt Risikobewertungen für die Sicherheit pneumatischer Maschinen und die Dokumentationsanforderungen für die Energieisolierung gemäß globalen Maschinensicherheitsstandards.
• OSHA- und ISO 14118-konforme Energieisolierungsvorrichtung – Gemäß OSHA 29 CFR 1910.147 und ISO 14118 als Energieisolierungsvorrichtung zertifiziert. Nicht als Not-Aus-Vorrichtung klassifiziert. Unterstützt schriftliche LOTO-Programme als primärer pneumatischer Energieisolierungspunkt.

Technische Spezifikationen

Allgemeine Spezifikationen

Durchflussleistungsdaten

Repräsentative Durchflussdaten für die LOX-Serie 15 mit EEZ-ON (Serie). Der EEZ-ON-Betrieb begrenzt den anfänglichen Durchfluss (1–2) während der Anlaufphase; die vollen Cv-Werte gelten nach dem automatischen Übergang zum Volldurchfluss bei ca. 50 % Eingangsdruck. Beispiel einer klassischen Unterfamilie mit 1/2-Zoll-Gehäuse und bestätigten Daten.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Allgemeine industrielle Fertigung

• Sicherheits-Neustart für pneumatische Pressen: Nach der Abschaltung und Wartung pneumatischer Pressen verhindert die EEZ-ON-Funktion, dass Pressenschlitten, Klemmen oder Materialniederhalterzylinder beim Wiederherstellen der Druckluftversorgung in ihre Arbeitspositionen zurückschnellen. Die Zylinder bewegen sich in der Anlaufphase langsam, bevor der volle Druck aufgebaut wird. So haben die Bediener Zeit, sich zu vergewissern, dass sich keine Personen mehr im Gefahrenbereich befinden, bevor der vollständige Zyklus fortgesetzt wird.
• Pneumatische Fördersysteme: Förderanlagen mit mehreren pneumatisch betätigten Toren, Weichen und Stopps profitieren von einem sanften Wiederanlauf nach einer Wartungspause. Ohne Sanftanlauf arbeiten alle Aktuatoren gleichzeitig mit vollem Druck, was zu Produktstaus, Kollisionen oder Verletzungen durch unerwartete Bewegungen führen kann.
• Werkstückspannung und -klemmung an Werkzeugmaschinen: Bearbeitungszentren mit pneumatischem Spannfutter, Vorrichtungsklemmung und Palettenshuttlesystemen profitieren von einer schrittweisen Wiederanlegung des Drucks nach Rüständerungen. Dadurch wird verhindert, dass Werkstücke mit voller Zylinderkraft belastet werden, bevor der Bediener den korrekten Sitz bestätigt hat.

Automobilmontage

• Neustartsteuerung für Schweißvorrichtungen: Schweißvorrichtungen in Karosseriewerkstätten mit mehreren pneumatischen Spannvorrichtungen, Positionierstiften und Werkstücksensoren erfordern nach Wartungsarbeiten einen kontrollierten Neustart. Die Serie LOX mit EEZ-ON verhindert ein sofortiges, ruckartiges Schließen der Spannvorrichtungen beim Wiederherstellen der Druckluftversorgung. So können die Bediener die Werkstückspannung überprüfen, bevor der volle Spanndruck erreicht ist.
• Anfahren von Förderbändern und Übergabelinien: Übergabemechanismen in Montagelinien mit pneumatischen Hebern, Drehteilern und Teileübergabearmen profitieren von einem schrittweisen Anfahren, um Schäden an den Anlagen durch Stoßbelastung bei gleichzeitiger Volldruckbetätigung mehrerer Zylinder zu vermeiden.
• Luftzufuhrisolierung in Lackierkabinen: Luftbetriebene Förderbänder, Farbrührwerke und Substrathandhabungsgeräte in Lackierkabinen profitieren von der kombinierten Sperr- und Wiederanlauffunktion, da wiederholte LOTO-Zyklen pro Schicht bei Farbwechseln und Gerätereinigung üblich sind.

Lebensmittel- und Getränkeverarbeitung

• Wiederanlauf von Abfüll- und Verschließmaschinen: Hochgeschwindigkeits-Abfüll- und Verschließmaschinen mit mehreren pneumatischen Aktuatoren für die Kolbenbewegung, die Kappenzuführung und die Auswurfsteuerung profitieren von einem schrittweisen Wiederanlauf nach Reinigungsstillständen, um Produktverluste, Verstopfungen oder Düsenbeschädigungen durch plötzliche Aktuatorstöße zu vermeiden.
• Verpackungs- und Wickelmaschinen: Form-, Füll- und Verschließmaschinen, Kartonverpackungsmaschinen und Schrumpfverpackungssysteme mit intermittierenden pneumatischen Riegelschweißgeräten und Schiebern profitieren vom EEZ-ON-Neustart, um Produktzerquetschungen oder Beutelfehler durch plötzliche, kraftvolle Schweißerbetätigung zu verhindern, bevor die Maschine die Betriebstemperatur erreicht hat.
• Hygienische Edelstahl-Reinigungsumgebungen: Wählen Sie Varianten der Select Series mit Edelstahlgehäuse für Installationen in Lebensmittelkontaktbereichen, in denen eine tägliche CIP-Reinigung durchgeführt wird und die kombinierte Sperr- und Sanftanlauffunktion die Einhaltung der Hygienevorschriften unterstützt.

Holzbearbeitung und Möbelherstellung

• Neustart der Plattenpresse: Pneumatische Flachbett- und Laminierpressen profitieren von einem schrittweisen Wiedereinrücken der Pressplatten nach Wartungsarbeiten oder Materialwechseln. Dadurch werden Pressenrahmen, Werkzeugoberflächen und Werkstückkanten vor Stoßbelastungen geschützt, wenn die Druckluftversorgung wieder auf vollen Systemdruck gebracht wird.
• Kantenanleim- und Fräsmaschinen: Mehrere pneumatisch angetriebene Niederhalter, Druckwalzen und Schneideinheiten an Kantenanleimmaschinen starten mit EEZ-ON schrittweise wieder an, wodurch verhindert wird, dass Kantenmaterial herausgezogen wird oder Paneele sich während der anfänglichen Druckbeaufschlagungsphase verschieben.
• Werkstückspannung bei CNC-Fräs- und Zapfenschneidmaschinen: Vakuumspann- und pneumatische Spannsysteme an CNC-Holzbearbeitungsmaschinen profitieren von der schrittweisen Wiederherstellung der Spannvorrichtung nach dem Werkzeugwechsel. Dadurch wird sichergestellt, dass das Werkstück vor der Wiederaufnahme der Bearbeitung mit kontrollierten Kräften fixiert wird.

Kunststoffverarbeitung

• Wiederanlauf der Spritzgießmaschine nach Wartungsarbeiten: Nach Werkzeugwechseln oder Wartung der Heißkanalsysteme sorgt die Baureihe für eine schrittweise Wiederzuführung von Druckluft zu den Kernzugzylindern, Auswerferhilfssystemen und Werkzeugkühlgebläsen. Durch die Vermeidung eines plötzlichen Kernzugs mit voller Kraft werden sowohl das Werkzeug als auch der Maschinenbediener während der ersten Druckbeaufschlagung geschützt.
• Inbetriebnahme von Thermoformmaschinen: Thermoformanlagen mit pneumatischer Steckvorrichtung, Schließrahmen und Stanzwerkzeugantrieben profitieren von einer schrittweisen Inbetriebnahme nach Blechladewechseln oder Wartungsarbeiten an den Heizelementen, um Erschütterungen der Werkzeugstruktur zu vermeiden.

Drucken und Weiterverarbeiten

• Neustart der Rollenoffsetdruckmaschine: Die Gegendruckzylinder, Farbbehälterwalzen und Gummituchzylinder-Auswurfmechanismen von Offsetdruckmaschinen nutzen eine pneumatische Betätigung, die von einer allmählichen Wiederanlegung des Drucks nach Gummituchreinigungen oder Plattenwechseln profitiert. Dadurch wird ein plötzlicher Zylinderkontakt vermieden, der frisch eingelegte Druckplatten beschädigen könnte.
• Inbetriebnahme von Weiterverarbeitungsanlagen: Schneid- und Aufwickelmaschinen, Stanzmaschinen und Laminiermaschinen mit mehreren pneumatischen Spannsystemen, Andruckwalzen und Klingeneingriffsmechanismen profitieren vom sanften Wiederanlauf von EEZ-ON, um Bahnbrüche, Klingenkollisionen oder Walzenkontakt bei unkontrollierter Krafteinwirkung zu vermeiden.

Bestellung und Konfiguration der Modellnummer

Die Modellnummer der ROSS 15 Serie LOX mit EEZ-ON entspricht der Standardserie 1287. Der Soft-Start-Code in der Modellnummer kennzeichnet den integrierten EEZ-ON-Mechanismus. Wählen Sie die Unterfamilie und die Anschlussgröße passend zu Leitungsquerschnitt und Durchflussanforderungen. Bei G-Gewinden (BSPP) ist ein D voranzustellen.

Bei G (BSPP) Gewinden fügen Sie der Modellnummer das Präfix D hinzu.

Alle Ventile der Serie 1287 verfügen über den EEZ-ON-Sanftanlaufmechanismus und sind am blauen Bediengriff erkennbar. Das Standardventil der Serie 1287 (roter Griff) ist nicht mit EEZ-ON ausgestattet.

Der automatische Übergang des EEZ-ON-Systems auf vollen Durchfluss erfolgt bei etwa 50 Prozent des Eingangsdrucks. Der Übergangspunkt kann nicht eingestellt werden; er wird durch den internen Mechanismus festgelegt.

Zubehör für den Sensoranschluss (Pop-up-Anzeige 988A30, Druckschalter 586A86 und 1153A30) sowie Mehrfachverriegelungsvorrichtung (356A30) sind mit allen Varianten der Serie kompatibel.

Für Anwendungen, die neben manueller Verriegelung und Sanftanlauf auch eine pilotierte Ein-/Ausschaltsteuerung erfordern, spezifizieren Sie die 27 Series LOX mit EEZ-ON (1290 Series).

Betriebsdruckgrenzen: Die Varianten Classic und High-Capacity sind bis 150 psig (10 bar) ausgelegt; Modular bis 200 psig (14 bar); Slim-Line bis 145 psig (10 bar).

Zubehör

Pop-Up-Druckanzeige

Modell 988A30. Optische mechanische Anzeige für den 1/8-NPT-Messanschluss. Der Knopf springt bei Druckansammlung heraus und fährt bei Druckfreiheit wieder ein.

Druckschalter (EN 175301-803 Form A Stecker)

Modell 586A86. Die Kontakte schließen bei einem Druckabfall von 5 psig. Liefert ein elektrisches Signal für die Integration in die Sicherheits-SPS und die Nullenergieprüfung.

Druckschalter (M12-Stecker)

Modell 1153A30. Druckschalter mit M12-Anschluss. Die Kontakte schließen bei sinkendem Druck bei 5 psig.

Mehrfachverriegelungsvorrichtung

Modell 356A30. Riegel für Gruppenverriegelung. Mehrere Arbeiter bringen jeweils ein persönliches Vorhängeschloss an; das Ventil kann erst geöffnet werden, wenn alle Schlösser entfernt wurden.

Auspuffschalldämpfer

ROSS Aluminium-Schalldämpfer für Serien-Abgaskanäle, ausgelegt für einen Druck von 290 psig.

Warnung: Schalldämpfer müssen eine Durchflusskapazität aufweisen, die mindestens der Abgaskapazität des Ventils entspricht. Verstopfte Schalldämpfer erhöhen den Gegendruck und können die vollständige Abgasabführung während der Absperrung verhindern.

Verwandte Produkte & Zubehör

• Standard-LOX der Serie 15 (Serie 1287) – Manuelles LOX ohne Sanftanlauf für Anwendungen, bei denen kein sanfter Wiederanlauf erforderlich ist. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• 27er Serie LOX mit EEZ-ON (1290er Serie) – Pilotgesteuertes Absperrventil mit Sanftanlauf für größere Anschlussgrößen und Fernbetätigung. https://www.rosscontrols.com/en/series/1290-lockout-valves-with-soft-start-27-series
• Standard-LOX-Ventil der Serie 27 (Serie 1288) – Pilotgesteuertes LOX-Ventil ohne Sanftanlauf für höhere Durchflussmengen und elektrische oder pneumatische Fernsteuerung. https://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
• Auspuffschalldämpfer – ROSS-Schalldämpfer für LOX-Auspuffanlagen, ausgelegt für einen Druck bis 290 psig. https://www.rosscontrols.com/en/series/90-silencers
• DM2-Serie Doppelventile – Redundante Sicherheitsventile für Kategorie 4, PL- und Pressensteuerung sowie Maschinenschutz. https://www.rosscontrols.com/en/series/dm2-series
• EEZ-ON-Ventile der Serie 27 mit Sanftanlauf (Standalone) – Standalone-EEZ-ON-Sanftanlaufventile ohne Sperrfunktion für Anwendungen, die ausschließlich Sanftanlauf erfordern. https://www.rosscontrols.com/en/series/1290-lockout-valves-with-soft-start-27-series

Häufig gestellte Fragen (FAQ)

F: Was ist die EEZ-ON-Funktion und warum ist sie wichtig für die Maschinensicherheit?

A: EEZ-ON (Lockout and Exhaust with Ease-On) ist der Markenname von ROSS Controls für einen integrierten pneumatischen Sanftanlaufmechanismus. Wird der blaue Griff in die offene Position gezogen, begrenzt die interne Drosselung von EEZ-ON den anfänglichen Luftstrom nachgeschaltet, wodurch der Druck im nachgeschalteten Kreislauf langsam ansteigt. Dieser allmähliche Druckaufbau ermöglicht es Zylindern und Aktuatoren, die sich während der Absperrung (durch Schwerkraft, Gegenlasten oder manuelle Neupositionierung durch Wartungspersonal) verschoben haben, langsam und mit kontrollierter Kraft in ihre Arbeitsposition zurückzukehren, bevor der volle Systemdruck anliegt. Bei etwa 50 Prozent des Eingangsdrucks schaltet das Ventil automatisch auf vollen, ungehinderten Durchfluss um. Dieser automatische Übergang verhindert die plötzliche, kraftintensive Aktuatorbewegung, die bei Standardventilen, die beim Wiederanlauf sofort vollen Druck liefern, zu Verletzungen oder Schäden an der Ausrüstung führen kann.

F: Worin unterscheidet sich die Serie (LOX mit EEZ-ON) von der Serie 1287 (Standard-LOX)?

A: Beide Serien bieten in geschlossener Position eine identische, OSHA-konforme manuelle, mit einem Vorhängeschloss abschließbare Energieisolierung. Der Unterschied liegt im Verhalten beim Öffnen des Ventils. Die Standard-LOX-Serie 1287 (roter Griff) liefert beim Öffnen sofort den vollen Systemdruck. Die Serie mit EEZ-ON (blauer Griff) sorgt für einen kontrollierten, allmählichen Druckanstieg, bevor der volle Durchfluss bei ca. 50 % des Eingangsdrucks automatisch erreicht wird. Die blaue Grifffarbe dient der optischen Unterscheidung der beiden Typen. Wenn eine Anwendung Zylinder oder Aktuatoren enthält, die sich nach dem Wiederanfahren nach der Isolierung gefährlich bewegen könnten, ist die entsprechende Serie die richtige Wahl.

F: Kann der EEZ-ON-Übergangspunkt angepasst werden?

A: Der automatische Vollstrom-Umschaltpunkt der Serie 15 LOX mit EEZ-ON ist konstruktionsbedingt auf ca. 50 % des Eingangsdrucks festgelegt. Eine Einstellung des Umschaltpunkts ist bei dieser Serie nicht möglich. Die Serien ROSS 27 EEZ-ON und 27 LOX mit EEZ-ON (Serie 1290) verfügen über eine einstellbare Nadelbegrenzung, die die Anpassung der Druckanstiegsrate ermöglicht. Für Anwendungen, bei denen eine bestimmte Anlaufzeit oder Druckanstiegsrate eingestellt werden muss, empfiehlt sich die Serie 1290.

F: Beeinflusst die EEZ-ON-Funktion die Abgasgeschwindigkeit bei geschlossenem Ventil?

A: Nein. Die EEZ-ON-Drosselung betrifft nur den Durchflussweg von der Zufuhr zum Auslass während der Öffnungsphase (Sanftanlauf). Wird der blaue Griff in die geschlossene Position gedrückt, ist der Abluftweg (Auslass zum Abluftanschluss) vollständig frei, was eine schnelle Druckentlastung nachgeschalteter Bauteile ermöglicht. Bei allen Varianten der Serie sind Abluftanschlüsse in voller Größe vorhanden, die mindestens so groß wie der Zufuhranschluss sind. Dadurch wird sichergestellt, dass die Absperrung zu einer schnellen und vollständigen Druckentlastung nachgeschalteter Bauteile führt.

F: Welche Farbe hat der Griff der Serie, und warum ist das wichtig?

A: Die Serie verwendet einen blauen Bediengriff, im Gegensatz zum roten Griff der Standard-LOX-Serie 1287. Dieser Farbunterschied ist beabsichtigt und betrieblich bedeutsam. Wartungspersonal, das in schriftlichen LOTO-Verfahren geschult ist, kann so vor dem Anbringen eines Vorhängeschlosses sicherstellen, dass es sich um den richtigen Ventiltyp handelt. Sicherheitsprüfer können auf einen Blick erkennen, ob ein Ventil über eine Sanftanlauffunktion verfügt. In Anlagen, in denen sowohl Ventile der Serie 1287 (rot) als auch der Serie 1289 (blau) installiert sind, verhindert die Farbkennzeichnung während der Wartung eine versehentliche Verwechslung von Sanftanlauf- und Standard-Sperrventilen.

F: Welcher Betriebsdruckbereich gilt für die Unterfamilie Classic der Baureihe?

A: Die Varianten der Unterfamilien Classic und High-Capacity der Serie 1287 haben laut Katalogangaben für die EEZ-ON-Varianten einen bestätigten Betriebsdruckbereich von 0 bis 150 psig (0 bis 10 bar). Die Varianten der Unterfamilien Modular sind bis 200 psig (14 bar) und die Slim-Line-Varianten bis 145 psig (10 bar) ausgelegt. Die Standardventile der Serie 1287 Classic und High-Capacity sind bis 300 psig ausgelegt. Der EEZ-ON-Mechanismus führt jedoch zu einer Drosselung im Versorgungspfad, wodurch der zulässige Druck für die Classic-EEZ-ON-Varianten auf 150 psig begrenzt wird. Bitte prüfen Sie die Betriebsdruckanforderungen, bevor Sie sich zwischen der Serie 1287 und der anderen Serie entscheiden.

F: Welche Temperaturbeständigkeit hat die Serie?

A: Alle Varianten der Serie 15 LOX mit EEZ-ON weisen einen Umgebungs- und Medientemperaturbereich von 4 bis 80 °C (40 bis 175 °F) auf, entsprechend der Standard-Serie 15 LOX. Die Gleitringdichtungen aus Fluorkohlenstoff gewährleisten in diesem Bereich die gleichbleibende Elastizität und ermöglichen auch nach längerem Einsatz extremer Temperaturen zuverlässiges manuelles Schalten.

F: Wie kann ich überprüfen, ob der Druck stromabwärts vor dem Wartungszugang abgebaut wurde?

A: Installieren Sie die ROSS-Druckanzeige (Modell 988A30) oder den Druckschalter (Modell 586A86 mit EN-Stecker bzw. 1153A30 mit M12-Stecker) in den 1/8-NPT-Messanschluss am Ventilkörper. Die Druckanzeige dient der optischen und mechanischen Bestätigung: Der Knopf fährt zurück, sobald der Druck Null erreicht. Die Druckschalter liefern eine elektrische Bestätigung; ihre Kontakte schließen bei einem Druckabfall von 5 psig. Beide Zubehörteile sind Standardartikel aus dem ROSS-Katalog und werden direkt in den Messanschluss jedes Ventilkörpers der Serie eingesetzt.

F: Ist die Serie LOX mit EEZ-ON als eigenständiges Sanftanlaufventil geeignet, bei dem keine Absperrung erforderlich ist?

A: Ja. In Anwendungen, in denen die kombinierte Sperr- und Sanftanlauffunktion nützlich ist, die Sperre aber nicht bei jedem Zyklus zum Einsatz kommt (z. B. bei Systemen, die nach einer nächtlichen Abschaltung täglich oder wöchentlich neu gestartet werden), führt die Serie ihre EEZ-ON-Sanftanlauffunktion bei jedem Öffnen des blauen Griffs aus, unabhängig davon, ob ein Vorhängeschloss vorhanden ist. Die Sperrfunktion steht bei Bedarf zur Verfügung, muss aber nicht bei jedem Neustart aktiviert werden. Dadurch eignet sich die Serie sowohl als dediziertes Wartungsabsperrventil als auch als sicherheitsorientiertes Anlaufregelventil in Anwendungen, die von kontrollierter Wiederbeaufschlagung profitieren.

F: Kann ich die Serie in einem Lebensmittelverarbeitungsbetrieb oder in einer Umgebung mit Reinigungsbereichen einsetzen?

A: Die Standardserie verwendet Ventilgehäuse aus Aluminiumguss oder Aluminiumstangenmaterial mit Schiebern aus Edelstahl 316 und Fluorkautschukdichtungen. Für lebensmittelverarbeitende Bereiche oder Umgebungen mit häufigen Reinigungsarbeiten, in denen das externe Ventilgehäuse mit Reinigungs-, Desinfektions- oder Prozessflüssigkeiten in Kontakt kommt, wählen Sie die Edelstahlgehäuse-Option (316 SS). Diese Option ist für ausgewählte Unterfamilien verfügbar. Die Modellnummern für die Edelstahlgehäuse in der benötigten Anschlussgröße und Unterfamilie erhalten Sie bei ROSS.

F: Wie verhält sich der EEZ-ON-Mechanismus im Vergleich zur Verwendung eines Durchflussregelanschlusses zur Anlaufsteuerung?

A: Durchflussregelarmaturen (Nadelventile oder Durchflussbegrenzer) in der Druckluftzuleitung steuern zwar die Anfangshubgeschwindigkeit eines Zylinders, verhindern aber nicht, dass der volle Systemdruck sofort am Auslass anliegt. Sie regeln die Aktuatorgeschwindigkeit und nicht die Druckanstiegsgeschwindigkeit im nachgelagerten System. Der EEZ-ON-Mechanismus hingegen steuert den Druckaufbau im gesamten nachgelagerten Kreislauf und ermöglicht so eine gleichzeitige, schrittweise Druckbeaufschlagung aller angeschlossenen Aktuatoren und Zylinder, bevor der volle Druck erreicht wird. EEZ-ON ist zudem nach Sicherheitskategorie 1, PL c, SIL 2 zertifiziert, was bei Durchflussregelarmaturen nicht der Fall ist. Darüber hinaus können Durchflussregeleinstellungen leicht manipuliert oder versehentlich verstellt werden; der EEZ-ON-Mechanismus ist hingegen mit einem festen Übergangspunkt, der nicht extern justiert werden kann, in das Ventilgehäuse integriert.

F: Was passiert, wenn das Ventil aus der verriegelten, geschlossenen Position zu schnell geöffnet wird?

A: Der EEZ-ON-Mechanismus wird jedes Mal aktiviert, wenn der blaue Griff von der geschlossenen in die offene Position gezogen wird, unabhängig von der Geschwindigkeit der Griffbewegung. Die schrittweise Druckerhöhung erfolgt durch den internen Drosselmechanismus und nicht durch die Geschwindigkeit der Griffbetätigung. Das nachgeschaltete pneumatische System erhält unabhängig von der Bedienungstechnik einen kontrollierten Druckanstieg, solange der Griff vollständig in die offene Position gezogen wird.

Installations- und Wartungsrichtlinien

• Installieren Sie die Serie LOX mit EEZ-ON als erstes Ventil in der Druckluftzuleitung zur Maschine oder Schutzzone, vor allen Steuerventilen, Zylindern und Aktuatoren.
• Verbinden Sie den Einlass (Anschluss 1) mit der vorgelagerten Versorgung, den Auslass (Anschluss 2) mit dem nachgelagerten pneumatischen Kreislauf und den Abluftanschluss (Anschluss 3) über einen Schalldämpfer oder eine externe Abluftleitung mit der Atmosphäre.
• Stellen Sie sicher, dass die Dimensionierung der Zuleitung den Luftstrom nicht unter den minimalen Betriebsdruck des Ventils einschränkt.
• Den Abluftanschluss nicht verengen. Die EEZ-ON-Drosselung befindet sich ausschließlich im Zufuhrweg; der Abluftweg muss für eine schnelle Druckentlastung stromabwärts während der Absperrung ungehindert bleiben.
• Installieren Sie die Pop-up-Anzeige (988A30) oder den Druckschalter (586A86 oder 1153A30) im 1/8 NPT-Messanschluss und überprüfen Sie die Funktionsfähigkeit, bevor Sie das Gerät in Betrieb nehmen.
• Für die Gruppenverriegelung mit mehreren Arbeitern installieren Sie die Mehrfachverriegelungsvorrichtung 356A30 am Türgriff.
• Vergewissern Sie sich, dass sich alle Personen außerhalb der Gefahrenbereiche des Aktuators befinden, bevor Sie den blauen Griff in die offene Position ziehen. Der EEZ-ON-Sanftanlauf reduziert das Risiko unerwarteter Bewegungen, ersetzt aber nicht die Überprüfung des Personenabstands vor dem Neustart.
• Der blaue Griff dient als visuelle Anzeige: Eingedrückt bedeutet geschlossen und isoliert; herausgezogen bedeutet, dass der EEZ-ON-Sanftanlauf aktiv ist und dann auf vollen Durchfluss umgeschaltet wird.
• Für eine optimale Lebensdauer sollte dem Ventil gefilterte Druckluft (5-Mikron-Filter empfohlen) zugeführt werden.
• Die Serie LOX mit EEZ-ON darf nicht als Not-Aus-Gerät verwendet werden. Sie ist ausschließlich als Energietrennvorrichtung vorgesehen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte der Serie LOX mit EEZ-ON eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS USA unter 1-888-TEK-ROSS (1-888-835-7677), Kundenservice unter 1-800-GET-ROSS (1-800-438-7677) und weltweit über die ROSS-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan verfügbar.

SISTEMA-Bibliotheksdateien für Sicherheitsberechnungen nach ISO 13849-1 sind unter rosscontrols.com verfügbar.

Wenden Sie sich an die Anwendungsentwicklung von ROSS, um Unterstützung bei der Analyse des Softstart-Timings auf Systemebene und bei der Integration der Sicherheitsarchitektur zu erhalten.
