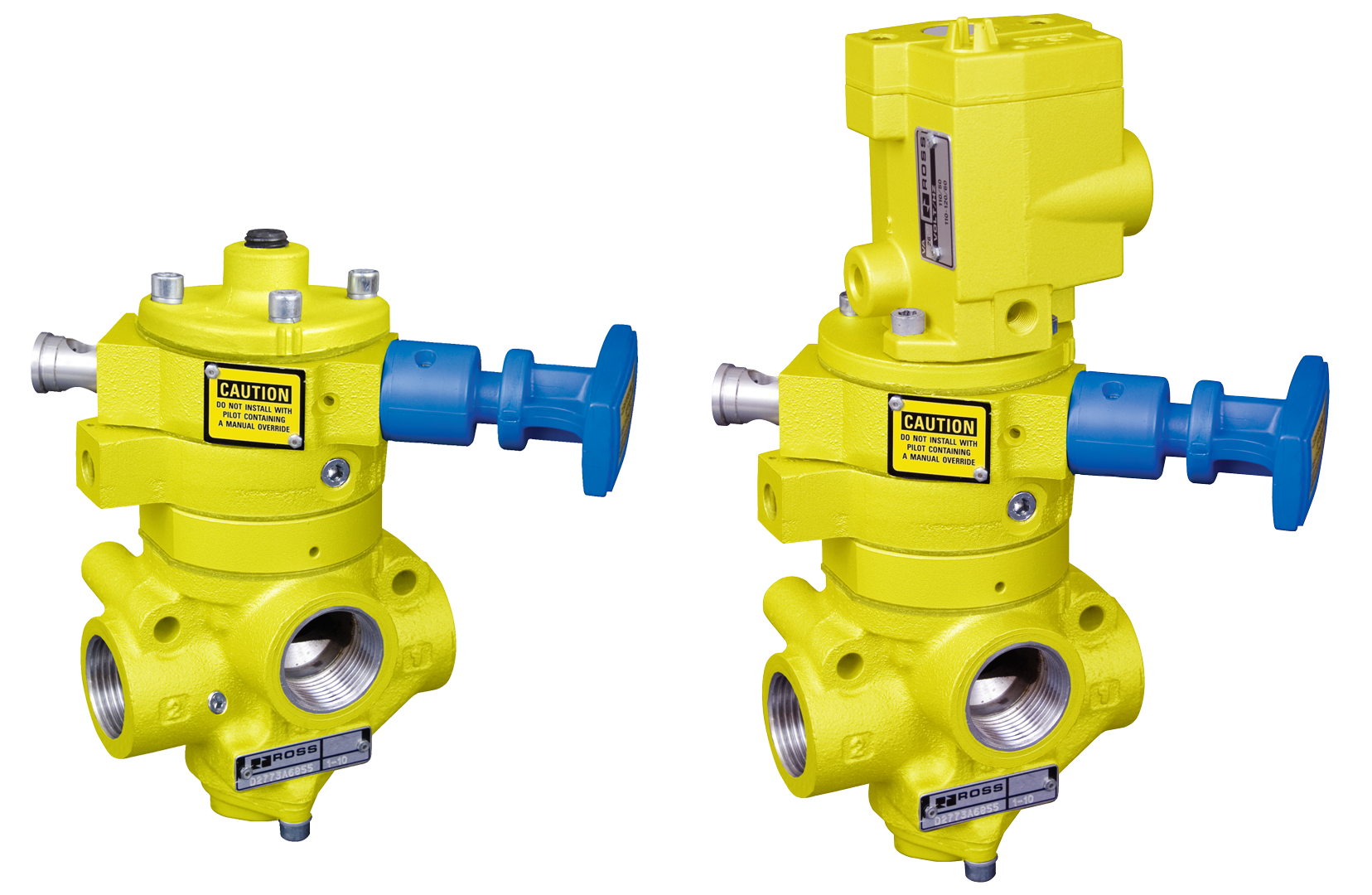

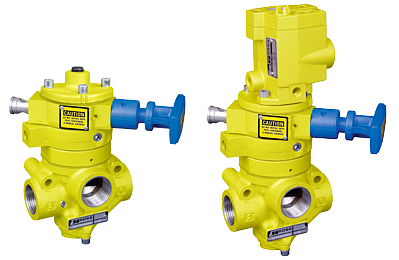

Lockout L-O-X®-Ventile - Baureihe 27 mit Sanftanlauffunktion EEZ-ON® Sicherheitskategorie 1, PL c, vorgesteuerte Ventile mit manueller Lockout L-O-X-Steuerung

Produktübersicht

Die ROSS Controls-Serie umfasst die pilotierten manuellen Energieisolationsventile der Serie 27 mit EEZ-ON-Sanftanlauf – das leistungsstärkste Produkt der ROSS-Energieisolationsventilreihe. Diese Serie vereint drei verschiedene pneumatische Funktionen in einem einzigen Ventil: eine OSHA-konforme, abschließbare manuelle Energieisolation, eine ferngesteuerte elektrische oder pneumatische Pilotsteuerung zum Ein- und Ausschalten der Produktion sowie die einstellbare, stufenweise Druckbeaufschlagung per EEZ-ON für einen sicheren, kontrollierten Wiederanlauf nach Abschaltung oder Sperrung.

Die im EEZ-ON-Bereich der Serie integrierte, einstellbare Nadeldrossel ermöglicht es Ingenieuren und Sicherheitspersonal, die Druckanstiegsgeschwindigkeit im nachgeschalteten System an die jeweiligen Anwendungsanforderungen anzupassen. Der Einstellbereich reicht von wenigen Sekunden bis zu mehreren Minuten, abhängig vom Volumen des nachgeschalteten Systems und der Drosseleinstellung. Diese Einstellmöglichkeit unterscheidet die Serie von der 1289er-Serie und der 15er-Serie LOX mit EEZ-ON, bei denen der Übergangspunkt fest ist. Sobald der nachgeschaltete Druck etwa 50 Prozent des Eingangsdrucks erreicht, schaltet das Ventil automatisch vom gedrosselten Sanftanlauf-Durchflusspfad auf das vollständig geöffnete Tellerventil um und stellt so die uneingeschränkte Durchflusskapazität für den normalen Produktionsbetrieb bereit.

Die Serie verfügt über einen blauen Bediengriff, wie alle ROSS LOX-Produkte mit EEZ-ON, und unterscheidet sich dadurch von der Standard-LOX-Serie mit rotem Griff. Das Ventilgehäuse ist gelb. Die Kegelventilkonstruktion der Serie 27 bietet Schmutztoleranz, Verschleißkompensation und hohe Durchflusskapazität im Gehäusegrößenbereich von 3/8 Zoll bis 1-1/4 Zoll mit Anschlussgrößen bis zu 1-1/2 Zoll. Buna-N-Dichtungen im Kegelventilbereich und Fluorkohlenstoff-Gleitringdichtungen im manuellen Betätigungsbereich gewährleisten zuverlässige Funktion über den gesamten Betriebstemperaturbereich.

Die Sicherheitszertifizierungen umfassen Kategorie 1 und PL c gemäß ISO 13849-1 sowie SIL 2 gemäß IEC 61508. Ausgewählte Modelle verfügen über eine CSA/UL-Zertifizierung für Installationen in Nordamerika und eine EAC-Konformitätserklärung für den GUS-Markt. Diese Zertifizierungen unterstützen die Integration der Baureihe in dokumentierte Sicherheitsarchitekturen für Maschinen, in denen sowohl Energieisolierung als auch Sanftanlauffunktionen erforderlich sind und entsprechende technische Dokumentationen der Sicherheitsbewertungen vorliegen müssen.

Wichtigste technische Merkmale

• Drei Sicherheitsfunktionen in einem Ventil – Dieses Ventil vereint eine OSHA-konforme, manuelle, abschließbare Verriegelung, eine elektrische oder pneumatische Fernsteuerung für die Produktionssteuerung (Ein/Aus) sowie eine stufenweise Druckerhöhung (EEZ-ON) in einer einzigen Inline-Ventilbaugruppe. Dadurch entfallen separate Komponenten für Verriegelung, Steuerung und Sanftanlauf.
• Einstellbare EEZ-ON-Drossel für vor Ort anpassbare Sanftanlaufzeiten – Eine leicht zugängliche Nadeldrossel im EEZ-ON-Bereich ermöglicht die Anpassung der Druckanstiegsgeschwindigkeit im nachgeschalteten Bereich von wenigen Sekunden bis zu mehreren Minuten. Diese Einstellmöglichkeit erlaubt es Sicherheitsingenieuren, den Wiederanlaufzeitpunkt für spezifische Maschinenvolumina und Aktuatorlastbedingungen zu optimieren.
• Automatischer Übergang zum Volldurchfluss bei ca. 50 % Eingangsdruck – Nach der sanften Anlaufphase mit Drosselung schaltet der EEZ-ON-Mechanismus automatisch auf Vollöffnung bei ca. 50 % Eingangsdruck um. Für diesen Übergang ist kein Eingriff des Bedieners erforderlich. Der volle Durchfluss (Cv) steht unmittelbar nach Erreichen des Übergangspunkts zur Verfügung.
• Der blaue Griff unterscheidet die EEZ-ON-Varianten von Standard-LOX -Geräten. (Im Gegensatz zum roten Griff der Standardserien 1287 und 1288 signalisiert er Wartungspersonal und Sicherheitsprüfern die EEZ-ON-Funktion.) Das gelbe Gehäuse entspricht der Farbgebung aller Energietrenngeräte der ROSS LOX-Familie.
• Fernsteuerung mit manueller Sperrpriorität – Der blaue Griff hat stets Vorrang vor den Pilotsignalen. In der geschlossenen Position kann das Ventil weder durch ein elektrisches Magnetventil noch durch ein pneumatisches Pilotsignal geöffnet werden. Die Fernsteuerung ist nur aktiv, wenn sich der Griff in der geöffneten (entriegelten) Position befindet.
• Ventilkegelkonstruktion für Schmutztoleranz und Verschleißkompensation - Die Ventilkegelkonstruktion der Serie 27 bietet eine ausgezeichnete Schmutztoleranz und automatische Verschleißkompensation und gewährleistet so eine gleichbleibende Ansprech- und Durchflussleistung auch bei lang andauerndem Betrieb mit hoher Taktfrequenz in industriellen Anlagenumgebungen.
• Groß dimensionierte Abluftöffnungen für schnelle Absperrung nach dem Abgasstrom – Abluftöffnungen, die mindestens so groß wie die Zuluftöffnung sind, gewährleisten eine schnelle Abführung der Abgase nach dem Abgasstrom, sobald der blaue Griff geschlossen wird. Die Gewindeanschlüsse ermöglichen die Montage von Schalldämpfern oder externen Abgasanschlüssen.
• Integrierter 1/8 NPT-Messanschluss - Standard bei allen Varianten der Serie zur Installation einer ROSS-Pop-up-Anzeige (988A30) oder eines Druckschalters (586A86 oder 1153A30) zur visuellen oder elektrischen Nullenergieprüfung.
• SIL 2, Kategorie 1 und PL c Sicherheitszertifizierungen – Zertifiziert nach Safety Integrity Level 2 gemäß IEC 61508 und Kategorie 1, PL c gemäß ISO 13849-1. Unterstützt die Dokumentation zur Maschinensicherheitsrisikobewertung und die Einhaltung der EU-Maschinenrichtlinie und gleichwertiger globaler Normen.
• CSA/UL- und EAC-Zertifizierungen verfügbar – Ausgewählte Serienmodelle verfügen über eine CSA/UL-Zertifizierung zur Einhaltung der nordamerikanischen Vorschriften und eine EAC-Erklärung für Installationen im GUS-Markt und unterstützen damit die globalen Zertifizierungsanforderungen der OEM-Maschinenhersteller.

Technische Spezifikationen

Allgemeine Spezifikationen

Elektrische Daten (Magnetventile)

Elektrische Magnetspulen für Dauerbetrieb. Verfügbare Spannungen der Serie.

Durchflussleistungsdaten

Repräsentative Durchfluss- und Abmessungen für die LOX-Serie 27 mit EEZ-ON (Serie). Die Cv-Werte geben die Volldurchflusskapazität nach automatischer EEZ-ON-Umschaltung an. Während der Sanftanlaufphase wird der Durchfluss durch die einstellbare Nadel begrenzt. Beispielmodelle aus der Produktsuche werden angezeigt.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Automobilmontage und Stanztechnik

• Zonensteuerung für Transferleitungen mit sicherem Wiederanlauf: Serienventile mit elektrischer Magnetbetätigung, die an der Druckluftversorgung einzelner Transferleitungszonen installiert sind, ermöglichen es Produktionsleitern, Zonen während des Betriebs per SPS-Steuerung abzuschalten und für Wartungsarbeiten manuell zu sperren. Die einstellbare EEZ-ON-Funktion sorgt dafür, dass die Zylinder beim Wiederanlauf langsam in die Arbeitsposition fahren und verhindert so Kollisionen und Personenschäden in Zonen mit hoher Aktuatordichte.
• Gegengewichts- und Luftkupplungssysteme für Stanzpressen: Die Piloted Series-Ventile an den Luftversorgungen der Gegengewichtszylinder und Luftkupplungs-/Bremssysteme der Stanzpresse ermöglichen sowohl ein elektromagnetisch gesteuertes Ein-/Ausschalten zur Steuerung des Produktionsablaufs als auch einen schrittweisen Wiederanlauf, um ein plötzliches Ausfahren des Gegengewichtszylinders mit voller Kraft nach einem Wartungsereignis zu verhindern.
• Neustart der Werkzeugwechsler am Schweißroboter: Mehrachsige Schweißroboter mit pneumatischen Werkzeugwechslern und Teileklemmen profitieren von der seriellen Kombination aus SPS-gesteuerter Verriegelung und schrittweiser Wiederbefüllung, wenn ein Roboter nach der Wartung der Werkzeugwechsler in seinen Arbeitsbereich zurückkehrt.
• Förderbandsysteme in Lackierkabinen für Automobile: Die EEZ-ON-Neustartfunktion an der Druckluftversorgung des Förderbandantriebs verhindert ein plötzliches Rucken der Aufhängungen und Träger beim Neustart nach einem Farbwechsel, schützt so die frisch aufgetragenen Lackoberflächen und beugt Kollisionen mit den Vorrichtungen vor.

Verpackungen und Konsumgüter

• Sicherer Neustart von Form-, Füll- und Verschließmaschinen: Hochgeschwindigkeits-Flexverpackungsmaschinen mit pneumatischen Siegelleisten, Folienzugwalzen und Formschulterzylindern profitieren nach Formatwechseln vom einstellbaren EEZ-ON-Sanftanlauf, der Zusammenstöße der Siegelbacken und Folienbrüche durch gleichzeitige Volldruckbetätigung aller Aktuatoren beim Neustart verhindert.
• Palettiersystem mit kontrolliertem Anlauf: Roboter- und konventionelle Palettierer mit pneumatischen Schichtbildnern, Schiebern und Zwischenlagen profitieren von einem abgestuften Druckaufbau nach planmäßigen Wartungsstopps, wodurch eine Unterbrechung der Produktschicht durch plötzliche Aktuatorstöße verhindert wird.
• Neustart der Abfüllanlage nach CIP-Reinigung: Nach CIP-Reinigungszyklen, die eine Abschaltung aller pneumatischen Versorgungsleitungen erfordern, ermöglicht die Serie mit einstellbarem EEZ-ON einen kontrollierten Neustart der Abfülldüsen, Förderbandumlenker und Verschließköpfe, um Produktverluste und mechanische Beschädigungen zu vermeiden.

Allgemeine industrielle Fertigung

• Große pneumatische Kreisläufe mit mehreren Aktuatoren: Fertigungszellen mit 10 oder mehr Zylindern, die alle von einem einzigen Versorgungspunkt gespeist werden, profitieren am meisten von der einstellbaren EEZ-ON-Regelung. Die Drosselungseinstellung kann so optimiert werden, dass sich alle Zylinder gleichzeitig mit einer kontrollierten Kraft bewegen, anstatt dass der am schnellsten ladende Zylinder den Arbeitsdruck erreicht, bevor sich die anderen bewegen.
• Automatisierte Montageprüfvorrichtungen: Montagezellen mit Luftdruck-, Dichtheits- und Drehmomentprüfstationen, die pneumatische Klemmung nutzen, profitieren von einem schrittweisen Wiederanlauf nach Chargenwechseln. Dadurch wird sichergestellt, dass das Werkstück mit kontrollierter Kraft eingesetzt wird, bevor die Messzyklen beginnen.
• Pneumatische Versorgung für Industrieroboter: Sechsachsige Roboter mit pneumatischen End-of-Arm-Werkzeugen, Vakuumerzeugern und Nachgiebigkeitsvorrichtungen profitieren sowohl von der in die Sicherheits-E/A der Robotersteuerung integrierten Fernmagnetsteuerung als auch von der manuellen Sperrung während der Wartung. EEZ-ON verhindert dabei ein plötzliches Auslösen des Werkzeugs, wenn nach den Programmiersitzungen die Druckluft wiederhergestellt wird.

Chemische und pharmazeutische Verarbeitung

• Steuerung der pneumatischen Versorgung von Batchreaktoren: Pilotierte Serienventile an der Luftversorgung von pneumatischen Rührwerksdichtungen, Ventilantrieben und Probenahmesystemen ermöglichen die Integration in das Prozessleitsystem (DCS) für eine automatisierte Prozesssteuerung mit lokaler manueller Sperrfunktion für den Wartungszugang während der Batch-Übergänge.
• Pharmazeutische Tablettenpressen und Beschichtungsanlagen: Reinraumkompatible Serienventile an der Luftversorgung der Tablettenpressen-Zuführpaddel, Verdichtungssysteme und Beschichtungstrommelantriebe ermöglichen eine Fernsteuerung per SPS für den automatisierten Start/Stopp der Charge und die manuelle Sperrung für die Wartung von Formstempel und Matrize. EEZ-ON verhindert ein plötzliches Ansteigen der Zuführung beim Neustart.
• Wartung von Reaktor- und Druckbehälterflanschen: Die einstellbare EEZ-ON-Neustartfunktion nach der Unterbrechung der pneumatischen Versorgung während Flanschbruch- und Dichtungsaustauscharbeiten gewährleistet, dass die Aktuatoren ihre Position schrittweise wiederherstellen und gibt dem Personal Zeit, Gefahrenzonen zu verlassen, bevor der volle Systemdruck wieder verfügbar ist.

Materialfluss und Logistik

• Automatisierte Lager- und Kommissioniersysteme (AS/RS): Serienventile an Druckluftversorgungen für pneumatische Stiftverriegelungen, Greifersysteme und Behälterhandhabungsaktuatoren in AS/RS-Anlagen ermöglichen die Fernsteuerung per SPS während des normalen Betriebs und die manuelle Sperrung während periodischer Wartungsarbeiten, ohne dass Personal zu entfernten Bedienfeldstandorten navigieren muss.
• Sortierung durch Förderbänder im Distributionszentrum: Pilotierte Ventile der Serie an den Luftzonenversorgungen für pneumatische Sortierschuhe, Pop-up-Übergabeeinheiten und Umlenkklappen ermöglichen die Steuerung auf Zonenebene über die E/A des Lagerverwaltungssystems und unterstützen gleichzeitig LOTO für den Wartungszugang zu einzelnen Sortierzonen.

Drucken und Weiterverarbeiten

• Zonensteuerung für Web-Offset-Druckmaschinen: Serienventile an der Druckluftversorgung von Druckwerk und Falzwerk ermöglichen es dem Drucksaalleiter, einzelne Druckwerke für Zylinderpackungen oder Gummituchwechsel per Magnetventilsteuerung abzuschalten, während die manuelle Sperrfunktion für das Wartungspersonal erhalten bleibt. Die einstellbare EEZ-ON-Funktion verhindert ein plötzliches Anfahren des Druckzylinders mit voller Kraft beim Anlauf der Druckmaschine.
• Großformat-Digitaldruckmaschine und Laminator: Pneumatische Greifwalzen, Anpressdruckaktuatoren und Medientransportsysteme an Großformatdruckern und Laminatoren profitieren sowohl von der Fernsteuerung der Produktion als auch von einem kontrollierten Neustart nach dem Beladen des Substrats.

Bestellung und Konfiguration der Modellnummer

Die ROSS 27 Serie LOX mit EEZ-ON-Modellnummer entspricht der Bauart der vorgesteuerten Ventile der Serie 27. Die Softstart-Suffixcodes kennzeichnen den EEZ-ON-Mechanismus. Bei G-Gewinden (BSPP) ist der Modellnummer ein „D“ voranzustellen. Die Gehäusegröße ist anhand des erforderlichen Durchflusses (Cv) und der Anschlussgröße passend zur Zuleitung zu wählen.

Bei G (BSPP) Gewinden an allen Anschlüssen fügen Sie der Modellnummer das Präfix D oder YD hinzu (z. B. YD2783A8065 für 1-1/2 Zoll G Gewinde, 1-1/4 Gehäuse, EEZ-ON).

Alle Ventile der Serie verfügen über den einstellbaren EEZ-ON-Sanftanlaufmechanismus und sind an dem blauen Bediengriff zu erkennen.

Pneumatische Pilotmodelle sind für Umgebungstemperaturen bis zu 80 °C (175 °F) geeignet. Elektrische Magnetventilmodelle sind auf eine Umgebungstemperatur von 50 °C (120 °F) begrenzt.

Der Betriebsdruckbereich liegt bei 15 bis 150 psig (1 bis 10 bar) für alle Gehäusegrößen der Serie.

Für die Sanftanlaufeinstellung ist eine anfängliche Einstellung erforderlich, bei der die Drossel vollständig geschlossen ist (im Uhrzeigersinn), und anschließend wird sie schrittweise geöffnet (gegen den Uhrzeigersinn), während die Druckanstiegsrate stromabwärts überwacht wird.

Eine CSA/UL-Zertifizierung ist für ausgewählte Modelle verfügbar. Bitte geben Sie bei der Bestellung an, ob Sie Zertifizierungsdokumente benötigen.

Für Anwendungen mit größeren Portgrößen oder Durchflüssen über Cv 30 konsultieren Sie bitte den Standard-LOX der Serie 27 (Serie 1288) oder wenden Sie sich an ROSS, um Anwendungsunterstützung zu erhalten.

Zubehör

Pop-Up-Druckanzeige

Modell 988A30. Optische mechanische Anzeige für den 1/8-NPT-Messanschluss. Der Knopf springt bei anliegendem Druck nach oben und fährt bei Nulldruck wieder ein, wodurch eine einfache mechanische Nullenergiebestätigung ermöglicht wird.

Druckschalter (EN 175301-803 Form A Stecker)

Modell 586A86. Die normalerweise offenen Kontakte schließen bei sinkendem Druck bei 5 psig. Liefert ein elektrisches Signal an die Sicherheits-SPS zur Bestätigung des Nullenergiezustands in integrierten Sicherheitsarchitekturen.

Druckschalter (M12-Stecker)

Modell 1153A30. Druckschalter mit M12-Anschluss. Die Kontakte schließen bei sinkendem Druck bei 5 psig.

Mehrfachverriegelungsvorrichtung

Modell 356A30. Verriegelungsvorrichtung für Gruppen-LOTO-Verfahren. Nimmt mehrere individuelle Vorhängeschlösser auf, sodass mehrere Arbeiter jeweils ein persönliches Schloss anbringen können, bevor sie den Gefahrenbereich betreten.

Auspuffschalldämpfer

ROSS Aluminium-Schalldämpfer für Serien-Abgasanschlussgrößen, ausgelegt für einen Druck von 290 psig.

Warnung: Schalldämpfer müssen einen Durchfluss aufweisen, der mindestens dem Abgasdurchfluss des Ventils entspricht. Verstopfte Schalldämpfer erhöhen den Abgasgegendruck und können die vollständige Abgasabführung behindern.

Verwandte Produkte & Zubehör

• 15er Serie LOX mit EEZ-ON (Serie 1289) – Manuelles LOX mit festem Sanftanlauf für kleinere Anschlussgrößen, bei denen keine Fernsteuerung erforderlich ist. https://www.rosscontrols.com/en/series/1289-lockout-valves-with-soft-start-15-series
• Standard-LOX-Ventil der Serie 27 (Serie 1288) – Pilotgesteuertes LOX-Ventil ohne Sanftanlauf für Anwendungen mit hohem Durchfluss, die eine Fernsteuerung ohne sanften Wiederanlauf erfordern. https://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
• Standard-LOX der Serie 15 (Serie 1287) – Manuelles LOX ohne Sanftanlauf zur einfachen manuellen Energietrennung bei kleineren Anschlussgrößen. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• DM2-Serie Doppelventile – Redundante Sicherheitsregelventile für Kategorie 4, PL-Pressensteuerung und Maschinenschutz. https://www.rosscontrols.com/en/series/dm2-series
• Auspuffschalldämpfer – ROSS-Schalldämpfer, ausgelegt für 290 psig (18,2 bar) und passend für alle Auslasskanalgrößen der Serie. https://www.rosscontrols.com/en/series/90-silencers
• EEZ-ON-Sanftanlaufventile der Serie 27 – Standalone -Ventile ohne Sperrfunktion für Anwendungen, die ausschließlich Sanftanlauf benötigen und keine manuelle Energietrennung erfordern. https://www.rosscontrols.com/en/documents/332/27-series-eez-on-valves

Häufig gestellte Fragen (FAQ)

F: Welche drei Funktionen vereint die Reihenschaltung in einem einzigen Ventil?

A: Die Serie 27 LOX mit EEZ-ON vereint (1) eine OSHA-konforme, manuelle, abschließbare Energieisolierung über den blauen Griff und die Verriegelungsöffnung, (2) eine ferngesteuerte elektrische oder pneumatische Pilot-Ein-/Ausschaltung für die Produktionsautomatisierung und (3) einen einstellbaren, stufenweisen Druckaufbau (EEZ-ON) für einen sicheren, kontrollierten Neustart nach Abschaltung oder Sperrung. Ein System, das alle drei Funktionen von separaten Komponenten benötigt, bräuchte ein manuelles Sperrventil, ein Magnetventil und ein Sanftanlaufventil sowie alle zugehörigen Rohrleitungen und Armaturen. Die Serie bietet alle drei Funktionen in einem einzigen Gehäuse mit nur einem Satz Anschlüssen.

F: Wie funktioniert die einstellbare EEZ-ON-Beschränkung und wie stelle ich sie ein?

A: Der EEZ-ON-Abschnitt der Serie verfügt über eine interne Nadeldrossel, die von außen am Ventilkörper zugänglich ist. Beginnen Sie mit vollständig geschlossener Drossel (Drehung im Uhrzeigersinn), betätigen Sie das Ventil und beobachten Sie den Druckanstieg im nachgeschalteten System an einem Manometer. Drehen Sie die Drossel gegen den Uhrzeigersinn, um den Durchfluss zu erhöhen und die Anlaufzeit zu verkürzen. Ziel ist es, einen Druckanstieg zu erreichen, der die Aktuatoren langsam und kontrolliert in ihre Arbeitspositionen bewegt, bevor der volle Druck anliegt. Fixieren Sie die Einstellung, sobald Sie zufrieden sind. Der Übergang vom gedrosselten zum vollen Durchfluss erfolgt automatisch bei etwa 50 % des Eingangsdrucks. Der typische Einstellbereich reicht je nach Volumenstrom im nachgeschalteten System von einigen Sekunden bis zu mehreren Minuten.

F: Worin besteht der Unterschied zwischen der Serie und der 1289er-Serie?

A: Beide Serien kombinieren die manuelle LOX-Energieisolierung mit dem EEZ-ON-Sanftanlauf. Die Serie 1289 basiert auf der Schieberventilplattform der Serie 15 und wird ausschließlich manuell betätigt. Der EEZ-ON-Übergang erfolgt fest bei ca. 50 % des Eingangsdrucks, ohne dass die Anlaufgeschwindigkeit vor Ort angepasst werden kann. Die Serie 27 basiert auf der Tellerventilplattform der Serie 27 und bietet zusätzlich zum Handgriff eine elektrische oder pneumatische Fernbetätigung sowie eine einstellbare Nadelbegrenzung zur Anpassung der EEZ-ON-Druckanstiegsgeschwindigkeit. Die Serie 27 ist die richtige Wahl, wenn neben der manuellen Verriegelung und dem Sanftanlauf auch eine SPS-Fernsteuerung des Ventils erforderlich ist oder wenn der Anlaufzeitpunkt an spezifische Anwendungsanforderungen angepasst werden muss.

F: Kann die Serie über einen Sicherheits-SPS-Ausgang gesteuert werden?

A: Ja. Die elektrische Magnetventiloption (24 V DC, 110 V AC oder 230 V AC) kann an einen Sicherheits-SPS- oder Sicherheitsrelais-Ausgang angeschlossen werden. Der Druckschalter (586A86 oder 1153A30) im Messanschluss liefert eine elektrische Rückmeldung an einen Sicherheits-SPS-Eingang und bestätigt so einen Druck von null nachgeschaltet. Die zertifizierte Sicherheitsklasse des Ventils ist jedoch in Einzelkonfiguration Kategorie 1, PL c, SIL 2. Für höhere Sicherheitsanforderungen der Kategorie 3 oder 4, PL d oder e ist eine redundante Architektur mit Doppelventilen der Serie ROSS DM2 mit Überwachung erforderlich. Die Serie eignet sich optimal als Energietrenn- und Sanftanlaufventil vor einem Regelventilkreis höherer Kategorie.

F: Hat die Sperre des blauen Handgriffs Vorrang vor dem Fernsteuerungssignal?

A: Ja. Der blaue Handgriff hat stets Vorrang vor jeglichen elektrischen oder pneumatischen Fernsteuersignalen. Wenn der Griff in die geschlossene und verriegelte Position gedrückt wird, bleibt das Ventil geschlossen und die gesamte nachgeschaltete Luft wird abgelassen, unabhängig von jeglichen Steuersignalen oder Magnetventilen. Erst nachdem das Schloss entfernt und der Griff manuell in die geöffnete Position gezogen wurde, können Fernsteuersignale das Ventil steuern. Dies stellt sicher, dass die persönliche Verriegelung eines Wartungsmitarbeiters nicht durch ein automatisiertes oder absichtliches Fernsignal des Steuerungssystems außer Kraft gesetzt werden kann.

F: Aus welchen Dichtungsmaterialien bestehen die Spezifikationen und welche Temperaturbereiche sind zulässig?

A: Die Ventileinheit der Serie verwendet Buna-N-Dichtungen für den normalen Druckluftbetrieb. Die manuelle Betätigungseinheit verwendet Gleitringdichtungen aus Fluorkohlenstoff. Elektrische Magnetventile sind für Umgebungstemperaturen von 4 bis 50 °C und Medientemperaturen bis zu 80 °C ausgelegt. Pneumatische Pilotventile sind für Umgebungs- und Medientemperaturen von 4 bis 80 °C ausgelegt. Alle Modelle benötigen gefilterte Druckluft als Medium.

F: Ist die Serie auch mit G (BSPP) Gewinde für internationale Installationen erhältlich?

A: Ja. Bei G-Gewinde (BSPP) an allen Anschlüssen stellen Sie der Modellnummer ein D oder YD voran. Beispielsweise ist YD2783A8065 die Version mit G-Gewinde des Modells EEZ-ON mit 1-1/4-Zoll-Gehäuse, 1-1/2-Zoll-Anschluss, pneumatischer Pilotierung und G-Gewinde. G-Gewinde sind für alle Gehäusegrößen und Anschlusskonfigurationen der Serie verfügbar.

F: Welches Sensorzubehör ist für die Nullenergieprüfung erhältlich?

A: Der 1/8-NPT-Messanschluss jedes Ventils der Serie ist kompatibel mit dem ROSS-Pop-up-Indikator Modell 988A30 zur visuellen mechanischen Bestätigung oder dem Druckschalter Modell 586A86 (EN 175301-803 Form A-Stecker) oder 1153A30 (M12-Stecker) zur elektrischen Nullenergiebestätigung bei 5 psig und fallendem Druck. Diese Zubehörteile sind zwischen allen ROSS-LOX-Ventilserien austauschbar und vereinfachen so die Standardisierung des Zubehörlagers in Anlagen mit verschiedenen Ventiltypen.

F: Welche Zertifizierungen sind für die CSA/UL- und EAC-Anforderungen verfügbar?

A: Ausgewählte Modelle der Select-Serie verfügen über eine CSA/UL-Zertifizierung für Installationen in Nordamerika, sofern dies durch lokale Elektro- oder Produktsicherheitsvorschriften vorgeschrieben ist, sowie über eine EAC-Konformitätserklärung für Installationen im GUS-Raum. Die Variante YD2783A8065 beispielsweise ist sowohl CSA/UL- als auch EAC-zertifiziert. Bitte geben Sie Ihre Zertifizierungsanforderungen bei der Bestellung an, damit ROSS Ihnen konforme Modellnummern und die entsprechenden Dokumente bereitstellen kann.

F: Wie schneidet EEZ-ON im Vergleich zur Verwendung einer separaten Durchflussregelung in der pneumatischen Versorgung ab?

A: Ein in der Zuleitung platzierter Durchflussregler begrenzt den anfänglichen Durchfluss, kann aber nicht verhindern, dass der volle Systemdruck beim ersten Hub eines nachgeschalteten Stellantriebs am Auslass anliegt. Er regelt die Stellantriebsgeschwindigkeit individuell, jedoch nicht den Gesamtdruckanstieg im System. EEZ-ON hingegen steuert den Druckanstieg im nachgeschalteten System und beeinflusst so alle angeschlossenen Stellantriebe gleichzeitig. Dadurch wird verhindert, dass ein Stellantrieb während der Sanftanlaufphase den vollen Betriebsdruck erreicht. EEZ-ON ist zudem nach Sicherheitskategorie 1, PL c und SIL 2 zertifiziert und seine Einstellung ist im Ventilkörper gesichert. Dies reduziert das Risiko einer versehentlichen oder vorsätzlichen Manipulation im Vergleich zu einem externen Inline-Durchflussregler.

F: Wie hoch ist die maximale Durchflusskapazität der Serie?

A: Die größte bestätigte Variante der Serie ist die 1-1/4-Zoll-Baugröße mit 1-1/2-Zoll-Anschlüssen. Sie erreicht einen Cv-Wert von 30 in Zufuhr-Auslassrichtung und 31 in Auslass-Abluftrichtung. Die 3/4-Zoll-Baugröße mit 1/2-Zoll-Einlass erreicht einen Cv-Wert von 13 in 2/2-Konfiguration und von 12 bis 16 in 3/2-Konfiguration. Für Durchflussanforderungen über Cv 30 in einem Absperrventil spezifizieren Sie bitte die Standard-LOX-Serie 27 (Serie 1288), die Baugrößen bis zu 2 Zoll mit Cv-Werten bis zu 70 abdeckt.

F: Welche Garantieleistungen gelten für die Serie?

A: ROSS Controls gewährt auf alle Produkte der Serie LOX mit EEZ-ON eine einjährige Garantie auf Material- und Verarbeitungsfehler ab Kaufdatum. Für Garantieansprüche wenden Sie sich bitte an den ROSS-Kundendienst unter 1-800-GET-ROSS (1-800-438-7677) oder für Produktunterstützung an den technischen Kundendienst unter 1-888-TEK-ROSS (1-888-835-7677).

Installations- und Wartungsrichtlinien

• Installieren Sie das Serienventil als erstes Ventil in der Druckluftzuleitung zur Maschine oder Zone, vor allen Steuerventilen, Zylindern und Aktuatoren.
• Verbinden Sie den Einlass (Anschluss 1) mit der Zufuhr, den Auslass (Anschluss 2) mit dem nachgelagerten Kreislauf und den Abluftauslass (Anschluss 3) über einen Schalldämpfer oder eine externe Abluftleitung mit der Atmosphäre.
• Prüfen Sie, ob die Dimensionierung der Zuleitung den Eingangsdruck unter allen Lastbedingungen nicht unter den minimalen Betriebsdruck von 15 psig senkt.
• Den Auslasskanal nicht verengen. Schalldämpfer müssen einen Durchfluss aufweisen, der mindestens dem Auslassdurchfluss des Ventils entspricht. Die EEZ-ON-Drosselung betrifft nur den Zuluftstrom, nicht den Auslassstrom.
• Schließen Sie die Magnetspule (elektrische Modelle) mit für Dauerbetrieb ausgelegten Leitungen an die entsprechende Spannungsquelle an. Verbinden Sie die Pilotversorgung (pneumatische Modelle) mit einer sauberen Pilotspannungsquelle, die mindestens dem Eingangsdruck entspricht.
• Stellen Sie die EEZ-ON-Drosselklappe bei Betriebsdruck im nachgeschalteten Kreislauf ein: Beginnen Sie mit vollständig geschlossenem Ventil (im Uhrzeigersinn), betätigen Sie das Ventil und öffnen Sie die Drosselklappe (gegen den Uhrzeigersinn), bis die gewünschte Druckanstiegsgeschwindigkeit erreicht ist. Vergewissern Sie sich vor der endgültigen Einstellung, dass die Betätigung kontrolliert und sicher erfolgt.
• Installieren Sie die Pop-up-Anzeige (988A30) oder den Druckschalter (586A86 oder 1153A30) im 1/8 NPT-Messanschluss und überprüfen Sie die Funktionsfähigkeit, bevor Sie das Gerät in Betrieb nehmen.
• Um das Ventil zu verriegeln: Drücken Sie den blauen Griff nach innen, bis das Ventil schließt und die Luft entweicht. Führen Sie dann ein Vorhängeschloss durch die Verriegelungsöffnung. Vergewissern Sie sich, dass das Vorhängeschloss ein Herausziehen des Griffs verhindert.
• Für die Gruppenverriegelung installieren Sie die Mehrfachverriegelungsvorrichtung 356A30 am Türgriff. Jeder Mitarbeiter bringt sein eigenes Vorhängeschloss an.
• Nachdem die Wartungsarbeiten abgeschlossen sind und alle Mitarbeiter ihre Vorhängeschlösser entfernt haben, ziehen Sie den blauen Griff in die offene Position. Die schrittweise Druckbeaufschlagung durch EEZ-ON wird automatisch aktiviert, bevor der volle Durchfluss wiederhergestellt ist.
• Verwenden Sie gefilterte Druckluft mit einer Filterfeinheit von 5 Mikron für optimale Lebensdauer und gleichbleibende Leistung des EEZ-ON.
• Die Serie LOX mit EEZ-ON darf nicht als Not-Aus-Gerät verwendet werden. Sie ist ausschließlich als Energietrennvorrichtung vorgesehen.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte der Serie LOX mit EEZ-ON eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist über ROSS USA unter 1-888-TEK-ROSS (1-888-835-7677) und der Kundenservice unter 1-800-GET-ROSS (1-800-438-7677) erreichbar. Weltweiter Support wird über die ROSS-Niederlassungen in Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

SISTEMA-Bibliotheksdateien für Sicherheitsberechnungen nach ISO 13849-1 und Konformitätserklärungsdokumentation sind unter rosscontrols.com verfügbar.

Wenden Sie sich an die Anwendungsentwicklung von ROSS, um Unterstützung bei der EEZ-ON-Timing-Analyse, der Integration der Sicherheitsarchitektur und der Dokumentation für die CSA/UL- oder EAC-Zertifizierung zu erhalten.
