Differenzdruckmanometer Differenzdruckmanometer

Produktübersicht

ROSS Controls bietet Differenzdruckmessgeräte zur Überwachung des Zustands von FRL-Filterelementen an. Diese Messgeräte erfassen den Druckabfall am Filterelement – die Differenz zwischen Ein- und Auslassdruck – und zeigen den Beladungsgrad des Filters visuell an. Mit zunehmender Sättigung des Filterelements mit Partikeln steigt der Druckabfall; das Manometer zeigt an, wann das Element die Betriebsschwelle erreicht hat und ausgetauscht werden muss.

Die Serie umfasst zwei Manometertypen: das kleine Schiebermanometer (Modelle R-A60F-28 und R-K103-151) und das große Doppelseitenmanometer (Modelle R-106-35, R-106-35E, R-106-35EC). Das große Doppelseitenmanometer zeigt gleichzeitig den Ein- und Auslassdruck auf farbcodierten Skalenbögen an und ermöglicht so einen direkten visuellen Vergleich der Ein- und Auslassbedingungen. Die Modelle R-106-35E und R-106-35EC verfügen zusätzlich über einen Reed-Schalterausgang zur elektrischen Fernanzeige der Filterbelastung – jeweils in den Konfigurationen Öffner (NO) und Schließer (NC).

Ohne Differenzdruckmessgerät erfolgt der Filterelementwechsel planmäßig, unabhängig vom tatsächlichen Belastungszustand. Dies kann zu einem vorzeitigen Austausch noch funktionsfähiger Elemente (und damit zu höheren Wartungskosten) oder zum Weiterbetrieb mit einem überlasteten Element (was Druckverluste und Durchflussminderungen in nachgelagerten Bereichen verursacht) führen. Die Serie bietet zustandsorientierte Wartung und stellt sicher, dass Filterelemente anhand ihres tatsächlichen Zustands und nicht nach willkürlichen Zeitintervallen ausgetauscht werden.

Fünf Modellvarianten decken Anwendungen von der kompakten Sichtüberwachung (R-A60F-28) bis zur großflächigen Sichtüberwachung mit externem SPS-Alarmausgang (R-106-35E, R-106-35EC) ab. Ingenieure, die FRL-Systeme für Anwendungen spezifizieren, bei denen die Überwachung des Druckluftverlusts entscheidend ist, werden die Serie als unverzichtbaren Bestandteil des kompletten Druckluftaufbereitungspakets betrachten.

Wichtigste technische Merkmale

• Zustandsbasierte Filterwartung – Zeigt die tatsächliche Beladung des Filterelements anstelle der Kalenderzeit an, wodurch ein Austausch nur bei Bedarf möglich ist und sowohl vorzeitiger Austausch als auch der Betrieb mit übermäßig belasteten Elementen vermieden werden.

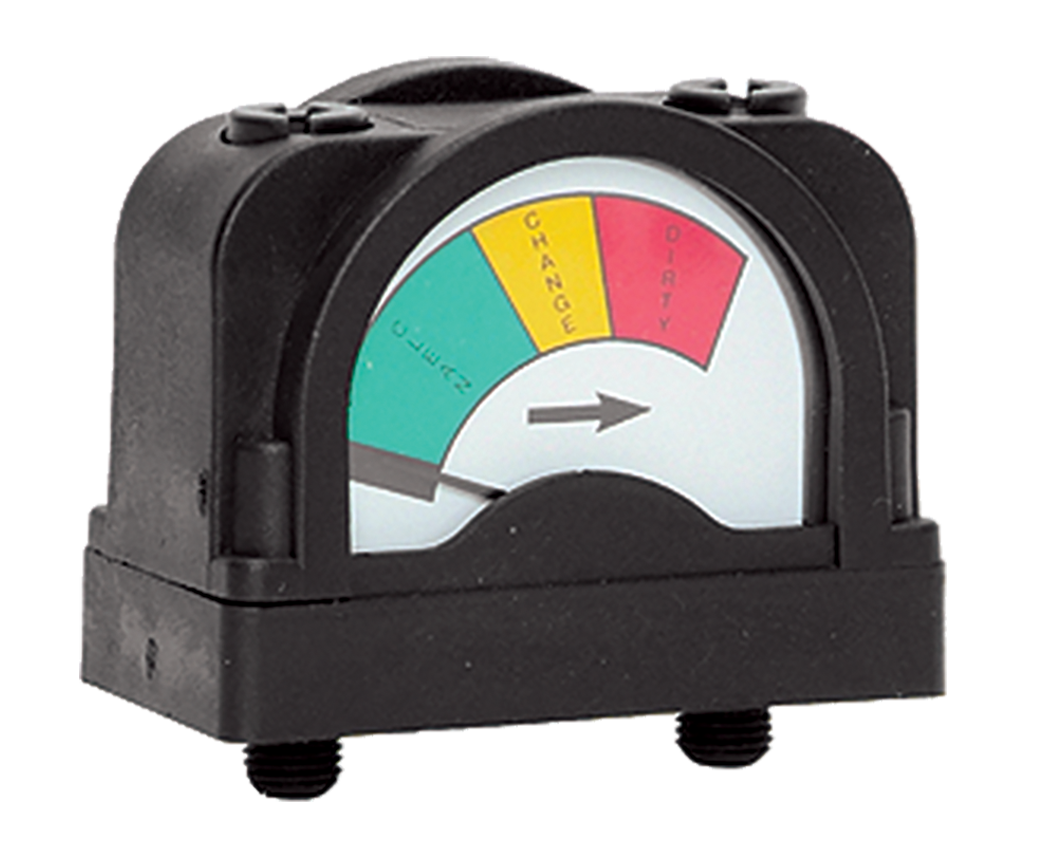

• Doppelte Druckanzeige für Einlass und Auslass - Die großen doppelseitigen Modelle (Serie R-106-35) zeigen gleichzeitig den Einlass- und Auslassdruck auf einer einzigen Anzeigefläche an, wodurch eine sofortige visuelle Beurteilung des Druckabfalls über das Filterelement möglich ist.
• Reed-Schalter-Ausgang für Fernalarmierung - Die Modelle R-106-35E (normalerweise offen) und R-106-35EC (normalerweise geschlossen) verfügen über einen elektrischen Reed-Schalter-Ausgang, der bei Erreichen der Filterlastschwelle aktiviert wird und somit eine Fernalarmierung über eine SPS oder ein Steuerungssystem ohne physische Inspektion des Messgeräts ermöglicht.
• Farbcodierte Messzonen - Das große doppelseitige Messgerät verfügt über farbcodierte Anzeigezonen (grüne, gelbe, rote Bögen) zur eindeutigen visuellen Identifizierung des Filterelementzustands aus der Ferne, wodurch die Inspektionszeit bei FRL-Anlagen mit mehreren Filterbaugruppen reduziert wird.
• Zwei Messgrößen – Kleine Schiebermessgeräte (R-A60F-28, R-K103-151) für kompakte Installationen und große doppelseitige Messgeräte (Serie R-106-35) für eine gut sichtbare visuelle Überwachung, wodurch für jede Anwendung die passende Messgröße bereitgestellt wird.
• Kompatibel mit der gesamten ROSS FRL Produktpalette - Die Differenzdruckmessgeräte der Serie sind für die Verwendung mit ROSS FRL Filterbaugruppen der Produktfamilien Bantam, Miniature, Mid-Size, Full-Size, MD3, MD4 und High-Capacity konzipiert.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Die Differenzdruckmessgeräte der Serie sind für den Einbau in den Druckluftmedienstrom von FRL-Filterbaugruppen unter üblichen industriellen Temperaturbedingungen ausgelegt.

Wichtig: Prüfen Sie, ob die Temperaturanzeige mit der jeweiligen FRL-Filterinstallation kompatibel ist, insbesondere bei Metallbehälterbaugruppen, bei denen die Medientemperatur 175 °F (80 °C) erreichen kann.

Elektrische Daten (Magnetventile)

Die Modelle R-106-35E und R-106-35EC verfügen über einen elektrischen Ausgang mit Reed-Schalter. Reed-Schalter sind potentialfreie Kontakte, die keine interne Stromversorgung benötigen.

Elektrische Anschlussmöglichkeiten

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Zustandsorientierte Instandhaltungsprogramme

• In einer großen Produktionsanlage sind FRL-Filterbaugruppen mit großen doppelseitigen R-106-35-Manometern ausgestattet, die es den Wartungstechnikern ermöglichen, die Filterbeladung bei Kontrollgängen zu beurteilen, ohne die Filterelemente zur Sichtprüfung ausbauen zu müssen.
• MD3- und MD4-Filteranlagen in kontinuierlichen Prozessanlagen mit R-106-35E-Manometern, die einen Reed-Schalter-Ausgang an ein SCADA-System zur Fernanzeige von Filterlastalarmen liefern, wodurch die Notwendigkeit einer physischen Manometerprüfung an jedem Filterstandort entfällt.
• Hochleistungsfilterbaugruppen in Kompressorräumen, bei denen R-K103-151 Schiebermanometer eine kompakte visuelle Lastanzeige ermöglichen, ohne dass zusätzlicher Platz auf den Schalttafeln in den ohnehin schon beengten Kompressorstationen benötigt wird.

Pharmazeutische und Lebensmittelverarbeitung

• FRL-Filterelemente in Reinraum-Luftversorgungssystemen für die Pharmaindustrie werden mit R-106-35EC (normalerweise geschlossener Reed-Schalter)-Manometern überwacht, die mit Gebäudemanagementsystemen verbunden sind, um automatisch Wartungsaufträge zu generieren, wenn die Filterbelastung den Betriebsschwellenwert erreicht.
• Druckluftfilter für die Lebensmittelverarbeitung mit R-106-35 großen Doppelseitenmanometern, die den Bedienern während der Kontrollgänge an der Produktionslinie eine sofortige farbcodierte visuelle Anzeige des Filterzustands ermöglichen und so Programme zum Management der Luftqualität für die Lebensmittelsicherheit unterstützen.
• Mehrere Filterstationen in Getränkeproduktionsanlagen werden mit R-106-35E-Messausgängen überwacht, die mit einem zentralen SPS-Alarmpanel verbunden sind, um den Filterstatus in der gesamten Anlage konsolidiert zu überwachen.

Automobil- und allgemeine Fertigung

• FRL-Filterbaugruppen an Roboterschweißzellen mit kleinen Schiebermessgeräten R-A60F-28 für eine kompakte, kostengünstige Filterzustandsanzeige an mehreren Zellversorgungspunkten.
• Hochleistungs-Vollformat- und MD4-Filterbaugruppen in Farbleitungsversorgungssystemen mit R-106-35E-Manometern, die einen Fernalarmausgang an Farbleitungsüberwachungssysteme liefern und so sicherstellen, dass die gleichbleibende Farbqualität nicht durch übermäßige Filterbelastung und damit verbundene Druckabfälle beeinträchtigt wird.
• Mittelgroße Filterbaugruppen an den Zufuhrpunkten der Montagezellen sind mit R-K103-151 Schiebermessgeräten ausgestattet, die es den Zellenbedienern ermöglichen, den Filterzustand auf einen Blick zu erkennen, ohne auf die Wartungsinspektion warten zu müssen.

Energiemanagement und Druckluft-Audit

• Im Rahmen eines Druckluft-Auditprogramms wurden an allen FRL-Filtern Differenzdruckmessgeräte installiert, um die systemweiten Druckverluste durch Filterbelastung zu quantifizieren und die am stärksten belasteten Filter für einen prioritären Austausch und eine Energierückgewinnung zu identifizieren.
• Große Doppelseitenmanometer für R-106-35 an den Hauptluftaufbereitungsfilterbänken ermöglichen es den Anlageningenieuren, die Filterbelastungsmuster mit den Betriebsstunden des Kompressors und den Trends beim Luftverbrauch zu korrelieren, um die Wartungsintervalle zu optimieren.
• R-106-35E-Manometer mit Reed-Schalter-Ausgängen sind an Energiemanagementsysteme angeschlossen, um die Filterwechselhäufigkeit zu erfassen und die auf den erhöhten Filterdruckverlust zurückzuführenden Druckluftenergiekosten zu berechnen.

Bestellung und Konfiguration der Modellnummer

Die Auswahl des Differenzdruckmessgeräts der Serie erfolgt anhand der Messgerätegröße und der Notwendigkeit eines externen elektrischen Ausgangs. Fünf Modelle decken alle Anwendungsanforderungen ab – von der kompakten optischen Überwachung bis zur Integration externer elektrischer Alarme.

Wählen Sie R-A60F-28 oder R-K103-151 für kompakte Installationen, die nur eine visuelle Anzeige an kleinen Filterbaugruppen erfordern.

Wählen Sie R-106-35 für eine gut sichtbare visuelle Anzeige bei größeren Filterbaugruppen (Full-Size, MD3, MD4), bei denen das große doppelseitige Display auch aus der Ferne gut erkennbar ist.

Wählen Sie R-106-35E (normalerweise offen), wenn ein externer SPS-Alarmausgang benötigt wird und der SPS-Eingang für ein Schließkontakt-Alarmsignal konfiguriert ist.

Wählen Sie R-106-35EC (normalerweise geschlossen), wenn der SPS-Eingang für ein Alarmsignal mit Öffnungskontakt (ausfallsicher) konfiguriert ist, bei dem auch der Ausfall des Reed-Schalterkreises den Alarm auslöst.

Vor dem Verdrahten von R-106-35E oder R-106-35EC mit Steuerungssystemen müssen die Nennwerte der Reed-Schalterkontakte mit den Spezifikationen des Steuerkreises abgeglichen werden.

Konsultieren Sie das jeweilige Datenblatt des FRL-Filtermodells, um die Größe und Position des Messanschlusses für die korrekte Installation des Differenzdruckmessgeräts zu ermitteln.

Zubehör

Zusammenfassung der Serienmodellauswahl

Die Auswahl erfolgt anhand der Messgröße, des Anzeigetyps und der Anforderungen an den Fernausgang.

Begleitendes FRL-Zubehör

Komplettes Filterzustandsmanagement mit zusätzlichem Zubehör.

Verwandte Produkte & Zubehör

• Externe automatische Ablaufventile der Serie 163 – Schwimmergesteuerte automatische Ablaufventile für FRL-Filterbehälter in Standardgröße, hoher Kapazität, MD3 und MD4. In Kombination mit Differenzdruckmanometern ermöglichen sie ein umfassendes Filterwartungsmanagement. https://www.rosscontrols.com/en/series/163-full-size-high-capacity-md3-md4
• Elektronisch gesteuerte Abläufe der Serie 164 – Programmierbarer elektronischer Ablauf für FRL-Filterbehälter, ergänzend zur Zustandsüberwachung mittels Differenzdruckmessgerät. https://www.rosscontrols.com/en/series/164-electronically-controlled-drains
• Anschlussblöcke der Serie 173 für MD3 und MD4 – Endanschlüsse für MD3- und MD4-FRL-Baugruppen. Zusätzliche Anschlussblöcke zwischen den Modulen bieten zusätzliche Anschlusspunkte für die Installation von Differenzdruckmessgeräten. https://www.rosscontrols.com/en/series/173-md3-md4
• ROSS Full-Size-Serie FRL-Filter – Filter der Full-Size-Serie, bei denen Differenzdruckmessgeräte den Zustand der Filterelemente überwachen. https://www.rosscontrols.com/en/categories/59-frl-accessories
• Anschluss- und Halterungssatz der Serie 169 – Modulares Montagezubehör für mittelgroße und große FRL-Systeme mit Differenzdruckmessgeräten der Serie 169. https://www.rosscontrols.com/en/series/169-mid-size-full-size

Häufig gestellte Fragen (FAQ)

F: Wie lässt sich der Zustand eines Filters mit einem Differenzdruckmessgerät anzeigen?

A: Ein Differenzdruckmessgerät misst die Druckdifferenz zwischen Filterein- und -auslass. Bei einem sauberen Filterelement ist der Druckabfall minimal und das Messgerät zeigt einen niedrigen Wert an. Mit zunehmender Partikelbelastung des Elements steigt der Durchflusswiderstand und damit die Druckdifferenz (Differenzdruck). Sobald der Messwert den auf dem Messgerät markierten Schwellenwert erreicht, muss das Filterelement ausgetauscht werden. Das Messgerät liefert eine direkte Echtzeitanzeige des tatsächlichen Filterzustands.

F: Worin besteht der Unterschied zwischen R-106-35, R-106-35E und R-106-35EC?

A: Alle drei sind große, doppelseitige Differenzdruckmessgeräte mit identischer Anzeige. Das Modell R-106-35 ist rein optisch. Das Modell R-106-35E verfügt zusätzlich über einen Reed-Schalter mit normalerweise offenen (NO) Kontakten, der sich bei Erreichen der Filterbelastungsschwelle schließt und ein elektrisches Alarmsignal an eine SPS oder ein Relais ausgibt. Das Modell R-106-35EC besitzt denselben Reed-Schalter, jedoch mit normalerweise geschlossenen (NC) Kontakten, die sich bei Erreichen der Schwelle öffnen – die bevorzugte Konfiguration für ausfallsichere Alarmschaltungen.

F: Was ist ein Reed-Schalter und wie funktioniert er im R-106-35E/EC?

A: Ein Reed-Schalter ist ein magnetisch betätigter potentialfreier Kontaktschalter in einer versiegelten Glaskapsel. Im R-106-35E/EC aktiviert der Anzeigemechanismus des Messgeräts den Reed-Schalter, sobald der Differenzdruck den Betriebsschwellenwert erreicht. Der Reed-Schalter bietet einen störungsfreien elektrischen Kontakt, der ohne elektrische Verbindung zum Messgerätegehäuse an einen digitalen SPS-Eingang, eine Relaisspule oder eine Alarmanzeige angeschlossen werden kann.

F: Bei welcher Druckdifferenz wird der Reed-Schalter R-106-35E aktiviert?

A: Wenden Sie sich an ROSS Controls unter (800) 438-7677, um den spezifischen Differenzdruck-Aktivierungsschwellenwert für die Reed-Schalter-Modelle zu erfahren. Der Aktivierungsschwellenwert ist auf die empfohlene Wartungsintervallvorgabe für ROSS FRL-Filterelemente abgestimmt.

F: Kann das Serienmessgerät mit allen ROSS FRL-Filtergrößen verwendet werden?

A: Ja. Die Manometer der Serie sind für die Verwendung mit allen ROSS FRL-Filtern geeignet, einschließlich der Serien Bantam, Miniature, Mid-Size, Full-Size, MD3, MD4 und High-Capacity. Bitte prüfen Sie anhand des Datenblatts des jeweiligen Filtermodells, ob die Anschlussgröße des Manometers kompatibel ist.

F: Was ist der Vorteil der großen, doppelseitigen Messlehre R-106-35 gegenüber der kleinen Schiebermesslehre?

A: Das große, doppelseitige Manometer R-106-35 zeigt gleichzeitig den Ein- und Auslassdruck auf separaten, farbcodierten Bögen an. Dadurch ist die Druckdifferenz sofort erkennbar und auch aus größerer Entfernung gut sichtbar. Die kleinen Schiebermanometer (R-A60F-28, R-K103-151) sind kompakter, aber weniger auffällig und eignen sich daher für Installationen, bei denen die Ablesbarkeit weniger wichtig ist oder der Platz begrenzt ist.

F: Ist die Serienmesslehre bei allen FRL-Installationen erforderlich?

A: Das Manometer der Serie ist optional, wird aber dringend für alle FRL-Anlagen empfohlen, bei denen die Filterwartungsintervalle nicht allein anhand der Betriebserfahrung zuverlässig vorhergesagt werden können oder bei denen die Filterbelastung die Leistung der Produktionsanlagen beeinträchtigt. Bei Anlagen, bei denen die Druckluftqualität kritisch ist (Lebensmittelverarbeitung, Pharmaindustrie, Lackiererei), stellt das Manometer eine wertvolle Ergänzung zur Zustandsüberwachung dar.

F: Kann der Reed-Schalterausgang R-106-35E direkt an einen 24-VDC-SPS-Eingang angeschlossen werden?

A: Reed-Schalter sind typischerweise für niedrige Ströme ausgelegt und mit digitalen SPS-Eingängen kompatibel. Überprüfen Sie die Kontaktbelastbarkeit des Reed-Schalters R-106-35E bei ROSS Controls, bevor Sie ihn an einen Steuerstromkreis anschließen. Die zulässige Strom- und Spannungsbelastbarkeit des Kontakts darf nicht überschritten werden.

F: Ändert sich der Messwert des Manometers, wenn sich der Eingangsdruck ändert?

A: Ja. Der Differenzdruck am Filterelement hängt sowohl von der Durchflussrate als auch von der Filterbeladung ab. Änderungen des Eingangsdrucks, die die Durchflussrate beeinflussen, verändern den Differenzdruckwert, selbst wenn sich die Filterbeladung nicht ändert. Interpretieren Sie die Messwerte des Manometers im Kontext der normalen Betriebsdruck- und Durchflussbedingungen des Systems.

F: Gibt es eine Version mit Messgerät und einem 4 bis 20 mA Ausgang zur SCADA-Integration?

A: Der Serienkatalog bietet derzeit Reed-Schalter-Ausgänge für die Modelle R-106-35E und R-106-35EC an. Für Anforderungen an analoge Ausgänge von 4 bis 20 mA kontaktieren Sie bitte ROSS Controls unter (800) 438-7677, um die verfügbaren Optionen zu besprechen.

F: Kann ich ein Series-Messgerät an einer vorhandenen FRL-Baugruppe installieren, die derzeit keins hat?

A: Ja. Die Filtergehäuse von ROSS FRL verfügen sowohl auf der Einlass- als auch auf der Auslassseite über separate Messanschlüsse (1/8 oder 1/4 Zoll NPT) für den Anschluss von Differenzdruckmessgeräten. Die genauen Positionen und Größen der Messanschlüsse entnehmen Sie bitte dem jeweiligen Datenblatt des FRL-Filters.

F: Was kostet das große, doppelseitige Manometer mit normalerweise offenem Reed-Schalter?

A: Das R-106-35E (großes, doppelseitiges Manometer mit normalerweise offenem Reed-Schalter) kostet 304,50 $. Das R-106-35 (nur optische Anzeige, ohne Reed-Schalter) kostet 249,25 $. Das kleine Schiebermanometer R-A60F-28 kostet 45,25 $.

Installations- und Wartungsrichtlinien

• Identifizieren Sie den Einlass- und Auslassanschluss für das Manometer am FRL-Filtergehäuse (typischerweise 1/8- oder 1/4-Zoll-NPT-Anschlüsse an der Vorder- und Rückseite des Filtergehäuses).
• Vor dem Anbringen der Manometeranschlüsse muss sichergestellt werden, dass das System drucklos ist.
• Verbinden Sie den Hochdruckanschluss des Differenzdruckmessgeräts mit dem Manometeranschluss am Filtereinlass.
• Verbinden Sie den Niederdruckanschluss des Differenzdruckmessgeräts mit dem Manometeranschluss am Filterausgang.
• Bringen Sie PTFE-Band oder ein geeignetes Gewindedichtmittel an allen NPT-Messanschlussverschraubungen an.
• Die Anschlüsse der Manometer mit dem vorgeschriebenen Drehmoment für pneumatische Manometeranschlüsse festziehen. Nicht überdrehen.
• Setzen Sie das System unter Druck und prüfen Sie, ob an den Manometeranschlüssen Lecks vorhanden sind.
• Prüfen Sie, ob das Manometer bei installiertem, sauberem und neuem Filterelement einen Differenzdruck nahe Null anzeigt.
• Bei Reed-Schalter-Modellen (R-106-35E und R-106-35EC): Schließen Sie die Reed-Schalterleitungen gemäß dem Schaltplan in der Dokumentation des Messgeräts an den Steuerstromkreis an. Überprüfen Sie den korrekten Kontaktzustand (Öffner oder Schließer) anhand der SPS-Eingangskonfiguration.
• Notieren Sie den Differenzdruckwert beim Startvorgang als Referenzwert für die Überwachung.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Weltweiter technischer Support wird über die ROSS-Niederlassungen in den USA, Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan angeboten.

Kontaktieren Sie ROSS Controls USA unter (800) 438-7677 oder besuchen Sie rosscontrols.com für Produktkonfiguration, technischen Support und Händlersuche.

Den vollständigen FRL-Zubehörkatalog, Maßzeichnungen der Messgeräte und Installationsanweisungen finden Sie unter rosscontrols.com oder kontaktieren Sie ROSS Controls unter (800) 438-7677.
