Elektronischer Drucksensor Elektrische Statusanzeige

Produktübersicht

Die Halbleiter-Drucksensoren von ROSS Controls sind elektronische Sensoren, die Steuerungssystemen eine elektrische Statusrückmeldung liefern und anzeigen, ob sich ein pneumatisches Sicherheitsventil im Verriegelungszustand (isoliert) oder im betriebsbereiten Zustand (unter Druck) befindet. Im Gegensatz zu mechanischen Druckschaltern mit elektromechanischen Kontakten nutzen die Sensoren dieser Serie Halbleiter-Schalttechnologie ohne bewegliche mechanische Teile. Dies führt zu höherer Zuverlässigkeit und längerer Lebensdauer in Maschinenumgebungen mit hoher Taktfrequenz.

Die Sensoren der Serie dienen primär als Statusanzeige an ROSS DM2-Doppelventilen und LOX-Absperrventilen mit elektrischen Statusanzeigeanschlüssen. Der Sensor ist werkseitig auf einen fallenden Druck von 17 psi (1,2 bar) voreingestellt und bietet so eine standardisierte Schaltschwelle, die auf die nachgelagerten Druckbedingungen der ROSS-Sicherheitsventile kalibriert ist. Der M12-Anschluss ermöglicht die direkte Integration mit M12-E/A-Modulen der Sicherheits-SPS, wodurch Adapter entfallen.

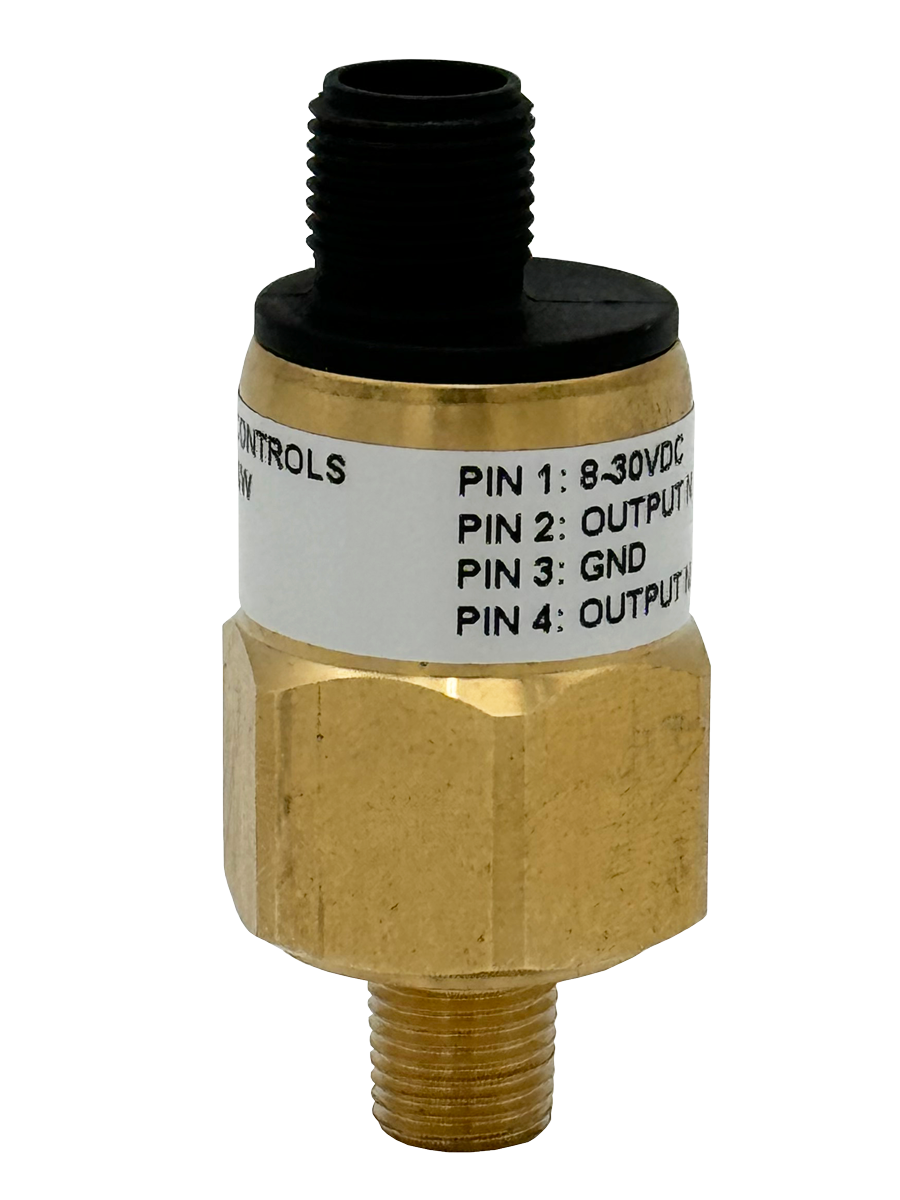

Die Serie umfasst verschiedene Sensorvarianten. Der 1335B30W verwendet einen M12-Stecker mit M10 x 1-Anschlussgewinde. Der Y766B94 ist die für die DM2-Serie C vorgesehene Halbleiter-Statusanzeigeeinheit mit integriertem M12-Stecker. Er ist werkseitig auf einen fallenden Druck von 17 psi (1,2 bar) voreingestellt und in der Bestelltabelle für Ventile der DM2-Serie C direkt als Statusanzeigecode 2 aufgeführt. Für anspruchsvolle Überwachungsanwendungen ist außerdem ein leistungsfähigerer digitaler Druckmessumformer 2447H77 mit zwei digitalen PNP-Ausgängen und einem 4–20-mA-Analogausgang erhältlich.

Die Halbleitersensorik eliminiert das Kontaktprellen, den Verschleiß und die potenziellen Kontaktverschweißungsprobleme, die bei mechanischen Schaltern auftreten können. Dadurch eignen sich die Sensoren dieser Serie besonders gut für Maschinenzyklen mit hohen Frequenzen, bei denen die Kontaktzuverlässigkeit über Millionen von Betätigungen hinweg entscheidend für die Integrität des Sicherheitssystems ist.

Wichtigste technische Merkmale

• Halbleiter-Schalttechnologie – Keine mechanischen Kontakte, wodurch Kontaktverschleiß, Prellen und Schweißfehler, die bei elektromechanischen Schaltern in pneumatischen Anwendungen mit hoher Schaltfrequenz häufig auftreten, vermieden werden.
• M12-Steckverbinderschnittstelle - Der integrierte M12-Anschluss ermöglicht die direkte Integration mit M12-E/A-Modulen von Sicherheits-SPSen, M12-Feldbusgeräten und M12-Verdrahtungssätzen der Serie 93 ohne Adapter.
• Werkseitig voreingestellt bei 17 psi (1,2 bar) fallend - Werkseitig kalibriert, um den Ausgangskreis zu schließen, wenn der nachgelagerte Druck unter 17 psi (1,2 bar) fällt, und dem Sicherheitssteuerungssystem den Sperr-/Abschaltzustand zu signalisieren.
• PNP-Digitalausgangsfunktion – Halbleiter-PNP-Transistorausgang, der mit den Eingangssinking-Anforderungen moderner Sicherheits-SPS und Sicherheitsrelais-Eingangsmodule kompatibel ist.
• Y766B94 DM2 Serie C Statusanzeiger - Werkseitig integrierte Statusanzeigeeinheit, die speziell für die Messanschlüsse der Ventile der DM2 Serie C entwickelt wurde und in der Bestelltabelle der DM2 Serie C direkt als eingebauter M12-Steckverbinder aufgeführt ist.
• 2447H77 Digitaler Messumformer mit Analogausgang - Erweiterte Variante mit zwei PNP-Digitalausgängen, 4-20 mA Analogausgang, wählbaren Betriebsmodi (Easy, Window, Hysteresis), sperrbarer Tastatur und 12-24 VDC-Stromeingang für umfassende Drucküberwachungsanwendungen.
• Anzeige mehrerer technischer Einheiten (2447H77) - Der Druckmessumformer 2447H77 unterstützt 6 Druckeinheitenumrechnungen, darunter psi, bar, kPa und andere gängige Industrieeinheiten für weltweite Anwendungskompatibilität.
• Keine Kalibrierung bei der Installation erforderlich - Werkseitig voreingestellte Modelle (1335B30W, Y766B94) sind im Werk kalibriert und benötigen keine Nachjustierung vor Ort, wodurch die Installationszeit verkürzt und Kalibrierungsfehler vermieden werden.
• Lange Lebensdauer – Die Halbleiterbauweise ohne verschleißende mechanische Kontakte bietet eine Lebensdauer, die die von elektromechanischen Schaltern in pneumatischen Anwendungen mit hoher Schaltfrequenz deutlich übertrifft.
• Kleiner Formfaktor – Die kompakten Gehäuseabmessungen ermöglichen den direkten Einbau in die Ventilmessanschlüsse ohne zusätzliche Montagehardware oder Rohrleitungsadapter.

Technische Spezifikationen

Allgemeine Spezifikationen

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

DM2-Serie Sicherheits-Doppelablassventil Statusüberwachung

• Bei Doppelventilanlagen der DM2-Serie C liefert die elektronische Statusanzeige Y766B94 (M12-Anschluss) eine Rückmeldung über den Abgaszustand des Ventils an eine Sicherheits-SPS oder ein Sicherheitsrelais. Der werkseitig voreingestellte Wert von 17 psi (1,2 bar) Abfall ist auf die Abgasdruckcharakteristik der DM2-Serie C abgestimmt.
• Kategorie 4 PLe Abkantpressen- und Pressensteuerungssysteme, bei denen der Halbleiter-Statusindikator Y766B94 die von der ISO 13849 geforderte diagnostische Rückmeldung zur Querüberwachung für zuverlässige Doppelventilsysteme liefert.
• Bei Hochgeschwindigkeits-Stanzpressen, bei denen die Kontakte mechanischer Druckschalter aufgrund der hohen Taktfrequenz vor dem planmäßigen Wartungsintervall verschleißen würden, ist die Halbleitersensorik die überlegene Wahl für langfristige Zuverlässigkeit.

Elektronische Überwachung von Sperr- und Kennzeichnungsprozessen

• Vernetzte Lockout/Tagout-Überwachungssysteme, bei denen 1335B30W-Sensoren an mehreren LOX-Ventil-Messanschlüssen M12-verbundene digitale Eingänge an eine zentrale Sicherheits-SPS liefern, die den Energieisolationsstatus über eine komplette Produktionslinie überwacht und protokolliert.
• SCADA-integrierte Maschinensicherheitssysteme, bei denen der 4-20 mA Analogausgang des Messumformers 2447H77 eine kontinuierliche Trendanzeige des nachgelagerten Drucks an das Anlagen-DCS für vorausschauende Wartung und Dokumentation von Energieisolationsprüfungen liefert.
• Automatisierte Maschinensperrverifizierungssysteme, bei denen die Sicherheits-SPS den Empfang des Sperrstatussignals von allen Überwachungssensoren bestätigt, bevor die Zutrittsberechtigung zur Maschinenzugangszone erteilt wird.

Pneumatische Presse und Metallumformung

• Überwachung des pneumatischen Kupplungs-/Bremskreises einer Metallstanzpresse, bei der die Halbleitersensorik eine zuverlässige Statusrückmeldung von Zyklus zu Zyklus ermöglicht, ohne die mit hochfrequenten mechanischen Schaltern verbundenen Probleme der mechanischen Kontaktverschlechterung.
• Automatisierte Presseneinrichtungssysteme, bei denen der Sensor die erforderliche positive Bestätigung liefert, um die Statussignale für den sicheren Modus bei automatisierten Werkzeugtransport- und Pressenjustierungsroutinen zu aktivieren.
• Überprüfung der Transferpressensperre, bei der die M12-Verkabelungsinfrastruktur mehrere Sensoren der Serie über die Pressenstationen hinweg mit einer zentralen Sicherheitssteuerung verbindet, ohne dass individuelle DIN-Steckverbinder-Verkabelungen erforderlich sind.

Halbleiter- und Elektronikfertigung

• Überwachung der Sperrung pneumatischer Reinraumsysteme, bei der Festkörpersensoren die Partikelbildung durch mechanischen Kontaktverschleiß eliminieren und so die Reinheitsanforderungen von Reinraumumgebungen der Klasse 100 und ISO-Klasse 5 aufrechterhalten.
• Pneumatische Verriegelungssysteme für Wafer-Handling-Anlagen, bei denen der M12-Anschluss in die M12-basierten Reinraum-Feldbussysteme integriert ist, die in modernen Halbleiteranlagen verwendet werden.
• Überwachung pneumatischer Aktuatoren in der Elektronikmontage, wo hohe Anforderungen an die Maschinenverfügbarkeit die Zuverlässigkeit von Festkörpersensoren zu einem entscheidenden Auswahlkriterium gegenüber mechanischen Alternativen machen.

Industrielles IoT und vorausschauende Wartung

• Factory 4.0-Implementierungen nutzen den digitalen Messumformer 2447H77 mit 4-20 mA Analogausgang, um kontinuierlich nachgelagerte Druckdaten an Edge-Computing-Geräte zu streamen, um die Ventilleistung zu analysieren und vorausschauende Wartungsplanungen durchzuführen.
• Die vernetzte Maschinenüberwachung erfolgt im Fenstermodus 2447H77, der den nachgeschalteten Ventildruck innerhalb eines erwarteten Betriebsbereichs überwacht und Abweichungen anzeigt, die auf Ventilverschleiß, teilweises Versagen der Dichtung oder Leckagen in der nachgeschalteten Rohrleitung hinweisen.
• Energiemonitoringprogramme, bei denen analoge Druckausgangsdaten die Druckluftverbrauchsmuster an einzelnen Maschinenstationen quantifizieren und so Initiativen zur Optimierung der Energieeffizienz unterstützen.

Bestellung und Konfiguration der Modellnummer

Für Ventilstationen der Serie DM2 C geben Sie den Statusanzeigecode 2 in der Ventilmodellnummer an, um die Halbleiter-Statusanzeigeeinheit Y766B94 mit integriertem M12-Anschluss zu erhalten, die werkseitig auf 17 psi (1,2 bar) fallend voreingestellt ist.

Der 1335B30W ist ein eigenständiger Halbleitersensor mit M10 x 1 Anschlussgewinde und M12-Anschluss. Bitte prüfen Sie vor der Bestellung, ob das Zielventil über einen M10-Messanschluss verfügt.

Der digitale Druckmessumformer 2447H77 ist ein fortschrittliches, vor Ort programmierbares Gerät mit dualen digitalen und analogen Ausgängen. Bestellen Sie das Verdrahtungsset 2431H77 separat für ein 5 Meter langes M12-Kabel oder das Set 2432H77, um den Messumformer inklusive Verdrahtungsset zu erhalten.

Für die Integration von M12-Verkabelungssystemen der Serie 93 verwenden Sie die M12-Sensor-Steckverbindersätze (2644B77, 2645B77 usw.), um Sensoren der Serie mit Bedienfeldern und M12-E/A-Sicherheits-SPS zu verbinden.

Bei der Auswahl zwischen Halbleiter- (Serie) und mechanischen (95 Serie) Druckschaltern ist Folgendes zu beachten: Halbleiterschalter sind für Anwendungen mit hoher Schaltfrequenz und moderne M12-Verdrahtungssysteme vorzuziehen; mechanische Schalter eignen sich für Anwendungen mit niedrigerer Schaltfrequenz und die bestehende Verdrahtungsinfrastruktur nach DIN EN 175301-803.

Verwandte Produkte & Zubehör

• Mechanische Druckschalter der Serie 95 – Elektromechanische Druckschalter mit DIN EN Form A- und M12-Anschlüssen zur Überprüfung der Energieabgabe, wenn ein Kontaktausgang erforderlich ist. https://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• Visuelle Pop-Up-Anzeigen der Serie 94 – Passive optische Druckanzeige zur Überprüfung der physikalischen Energiefreisetzung, ergänzend zu den elektronischen Sensoren der Serie 94. https://www.rosscontrols.com/en/series/94-pop-up-visual-indicators
• Vorkonfektionierte Verdrahtungssätze der Serie 93 – M12-Sensorstecker-Sets und komplette Verdrahtungssätze zum Anschluss von Sensoren der Serie 93 an Sicherheitssteuerungen und Ventilstationen der Serie DM2. https://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
• DM2-Serie Doppelventile – Primäre Sicherheits-Doppelventile für Abluft, für die die elektronische Statusanzeige Y766B94 (Statuscode 2) vorgesehen ist. https://www.rosscontrols.com/en/series
• LOX-Absperrventile der Serie 15 – Manuelle Absperr- und Entlüftungsventile mit Messanschlüssen zur Installation von Sensoren der Serie 15 für die elektronische Überwachung der Energieisolierung. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Häufig gestellte Fragen (FAQ)

F: Was ist der Hauptvorteil des Halbleitersensors der Serie gegenüber dem mechanischen Druckschalter der Serie 95?

A: Halbleitersensoren verfügen über keine mechanischen Kontakte und keine Verschleißteile im Schaltmechanismus, was eine längere Lebensdauer in pneumatischen Anwendungen mit hoher Schaltfrequenz ermöglicht. Die mechanischen Kontakte der Druckschalter der Serie 95 unterliegen Verschleiß und können nach Millionen von Schaltzyklen ausfallen. Für Maschinen mit mehr als einer Million Schaltzyklen pro Jahr bietet die Halbleitersensorik eine deutlich höhere Zuverlässigkeit und einen geringeren Wartungsaufwand.

F: Welcher werkseitig voreingestellte Wert ist für den Y766B94 voreingestellt?

A: Die Statusanzeige der Y766B94 DM2 Serie C ist werkseitig auf einen Druckabfall von 17 psi (1,2 bar) voreingestellt. Der Schaltausgang schaltet um, wenn der nachgelagerte Druck unter 17 psi fällt und signalisiert dem Sicherheitsregler damit den Sperr- oder Ventilentleerungszustand.

F: Worin besteht der Unterschied zwischen dem Y766B94 und dem 1335B30W?

A: Die Y766B94 ist speziell als Statusanzeigeeinheit der DM2-Serie C mit integriertem M12-Stecker und einem auf 17 psi (1,2 bar) fallenden Druck kalibrierten Wert konzipiert. Sie wird als Bestandteil der Ventilkonfiguration der DM2-Serie C (Statuscode 2) bestellt. Der 1335B30W ist ein eigenständiger Halbleitersensor mit M10 x 1-Anschlussgewinde zur Installation in den Messanschlüssen anderer ROSS-Ventilserien. Der werkseitig voreingestellte Wert des 1335B30W sollte für die jeweilige Anwendung mit ROSS abgeklärt werden.

F: Was ist der digitale Druckmessumformer 2447H77 und wann sollte ich ihn verwenden?

A: Der 2447H77 ist ein fortschrittlicher, multifunktionaler digitaler Druckmessumformer mit zwei digitalen PNP-Ausgängen und einem 4–20-mA-Analogausgang. Er eignet sich für die kontinuierliche Drucküberwachung, die proportionale Druckausgabe zur DCS-Integration oder für vor Ort einstellbare Schaltschwellen. Er unterstützt drei Betriebsmodi und zeigt Druckwerte in sechs Einheiten an. Für Standardanwendungen zur Überwachung des Ein-/Aus-Status, bei denen keine kontinuierliche Druckverlaufsmessung erforderlich ist, verwenden Sie die werkseitig voreingestellten Messumformer 1335B30W oder Y766B94.

F: Welchen SPS-Eingangstyp verwenden die digitalen Ausgänge der Seriensensoren?

A: Die digitalen Ausgänge sind vom Typ PNP (Sourcing) und schalten den Ausgang auf High (Versorgungsspannung), wenn er aktiv ist. Die Sicherheits-SPS oder das Eingangsmodul muss diskrete PNP-Eingänge akzeptieren. Überprüfen Sie den Eingangstyp der Sicherheitssteuerung, bevor Sie die Sensoren der Serie im Steuerungssystemdesign spezifizieren.

F: Können die Seriensensoren direkt mit Sicherheitsrelais-Eingängen verwendet werden?

A: Überprüfen Sie die Eingangsspezifikation des Sicherheitsrelais. Die meisten Zweikanal-Sicherheitsrelais akzeptieren entweder PNP- oder NPN-Eingänge. Der PNP-Halbleiterausgang der Serie muss der Eingangspolarität des Relais entsprechen. Für Sicherheitsrelais, die potentialfreie Eingänge benötigen, ist der mechanische Druckschalter der Serie 95 mit Kontaktausgang die geeignete Wahl.

F: Welches Verkabelungsset sollte ich für den Geber 2447H77 verwenden?

A: Bestellen Sie das 5 Meter lange M12-Verkabelungsset 2431H77 für die Kabelbaugruppe oder das Set 2432H77, das sowohl den Wandler als auch das Verkabelungsset als Komplettbaugruppe enthält. Der 5-polige M12-Buchsenstecker des 2447H77 ist mit dem standardmäßigen 5-poligen M12-Stecker dieser Verkabelungssets kompatibel.

F: Wie konfiguriere ich die Schaltschwellenwerte des 2447H77?

A: Das Modell 2447H77 verfügt über ein Tastenfeld an der Vorderseite zur Schwellenwertkonfiguration. Im einfachen Modus legen Sie einen Schaltpunkt mit Hystereseband fest. Im Fenstermodus definieren Sie die oberen und unteren Bandgrenzen. Im Hysteresemodus können Sie unabhängige Ein- und Ausschaltpunkte festlegen. Das Tastenfeld lässt sich nach der Konfiguration sperren, um unbefugte Änderungen zu verhindern. Ausführliche Konfigurationshinweise finden Sie in der Bedienungsanleitung des Modells 2447H77 von ROSS Controls.

F: Ist die Serie mit Feldbussystemen kompatibel?

A: Die werkseitig voreingestellten Sensoren (1335B30W, Y766B94) bieten diskrete digitale M12-Ausgänge, die mit jedem diskreten E/A-System kompatibel sind. Der 2447H77 bietet sowohl digitale M12-Ausgänge als auch einen analogen 4–20-mA-Ausgang. Für die direkte Integration mit AS-Interface-, IO-Link-, Profibus- oder EtherNet/IP-Feldbussen wenden Sie sich bitte an ROSS Controls, um Informationen zu den verfügbaren Anschlussmöglichkeiten zu erhalten.

F: Kann der Seriensensor im Feld auf seine korrekte Funktion getestet werden?

A: Ja. Nachdem der Sensor installiert und das System eingeschaltet wurde, überwachen Sie den nachgeschalteten Druck mithilfe eines Manometers oder des Displays 2447H77, während das Ventil betätigt wird. Prüfen Sie, ob sich der Ausgangszustand des Sensors bei Erreichen des voreingestellten Schwellenwerts ändert. Die am selben Messort installierte Pop-Up-Anzeige der Serie 94 ermöglicht die visuelle Überprüfung des elektronischen Sensorausgangs.

F: Worin besteht der Unterschied zwischen der Verwendung des Halbleitersensors (Code 2) und des mechanischen Druckschalters (Code 1) als DM2-Statusanzeiger?

A: Statuscode 1 (mechanischer Druckschalter Y670B94) verwendet elektromechanische Kontakte mit DIN EN 175301-803 Form A oder M12-Anschluss. Statuscode 2 (Halbleitersensor Y766B94) verwendet einen PNP-Halbleiterausgang mit integriertem M12-Anschluss. Für moderne Sicherheits-SPS mit M12-E/A bietet Code 2 eine direkte M12-Schnittstelle. Bei vorhandener DIN-EN-Steckverbinderverdrahtung oder potentialfreien Eingängen von Sicherheitsrelais ist Code 1 möglicherweise vorzuziehen.

F: Was ist das M10-Anschlussgewinde am 1335B30W?

A: M10 x 1 ist ein metrisches Gewinde (10 mm Durchmesser, 1 mm Steigung), das am kompakten Messanschluss des Sensors 1335B30W verwendet wird. Dieses Gewinde wird an bestimmten Messanschlüssen von ROSS-Ventilen eingesetzt, die für Sensoren mit M10-Gewinde ausgelegt sind. Bitte überprüfen Sie die Gewindespezifikation des Messanschlusses im Datenblatt des Ventils, bevor Sie den Sensor 1335B30W bestellen.

Installations- und Wartungsrichtlinien

• Installieren Sie den Sensor 1335B30W, indem Sie den M10 x 1-Anschluss in den Messanschluss des Ventils einschrauben. Ziehen Sie ihn gemäß den Herstellervorgaben mit dem vorgeschriebenen Drehmoment fest, um ein Überdrehen und eine Beschädigung des Sensorgehäuses zu vermeiden.
• Bei Ventilen der Serie C der DM2 mit dem Sensor Y766B94 ist die Sensoreinheit werkseitig in die Ventilstation integriert. Beachten Sie die Installationsanleitung der DM2-Serie für die korrekte Montage und Verdrahtung.
• Verbinden Sie den M12-Sensorausgang mit dem Sicherheits-SPS oder dem E/A-Modul des Überwachungssystems mithilfe von M12-Sensorkabeln der Serie 93 (2644B77 oder 2645B77) oder gleichwertigen M12-Kabelbaugruppen.
• Schließen Sie für den digitalen Messumformer 2447H77 das 5-polige M12-Kabel gemäß der Anschlusstabelle an. Die Stromversorgung muss 12–24 V DC betragen. Konfigurieren Sie die Schaltschwelle über das Bedienfeld an der Vorderseite oder über die Standardeinstellungen im einfachen Modus.
• Sperren Sie das Tastenfeld des 2447H77 nach der Konfiguration, um unbefugte Sollwertänderungen in Produktionsumgebungen zu verhindern.
• Überprüfen Sie nach der Installation die Funktion des Sensors, indem Sie den nachgeschalteten Stromkreis über den voreingestellten Schwellenwert hinaus unter Druck setzen und den digitalen Ausgangszustand bestätigen. Lassen Sie anschließend den Druck ab und bestätigen Sie, dass sich der Ausgangszustand bei Erreichen des voreingestellten Schwellenwerts ändert.

Garantie & Weltweiter Support

ROSS Controls gewährt eine einjährige Garantie auf alle Solid-State-Drucksensoren der Serie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technischer Support ist verfügbar beim Kundenservice: 1-800-GET-ROSS; Technischer Service: 1-888-TEK-ROSS.

Datenblätter für alle Modelle der Serie, einschließlich Schaltplänen und Konfigurationsanweisungen, sind auf rosscontrols.com verfügbar.

Katalog herunterladen: https://www.rosscontrols.com/en/series/2854-solid-state-pressure-sensor
