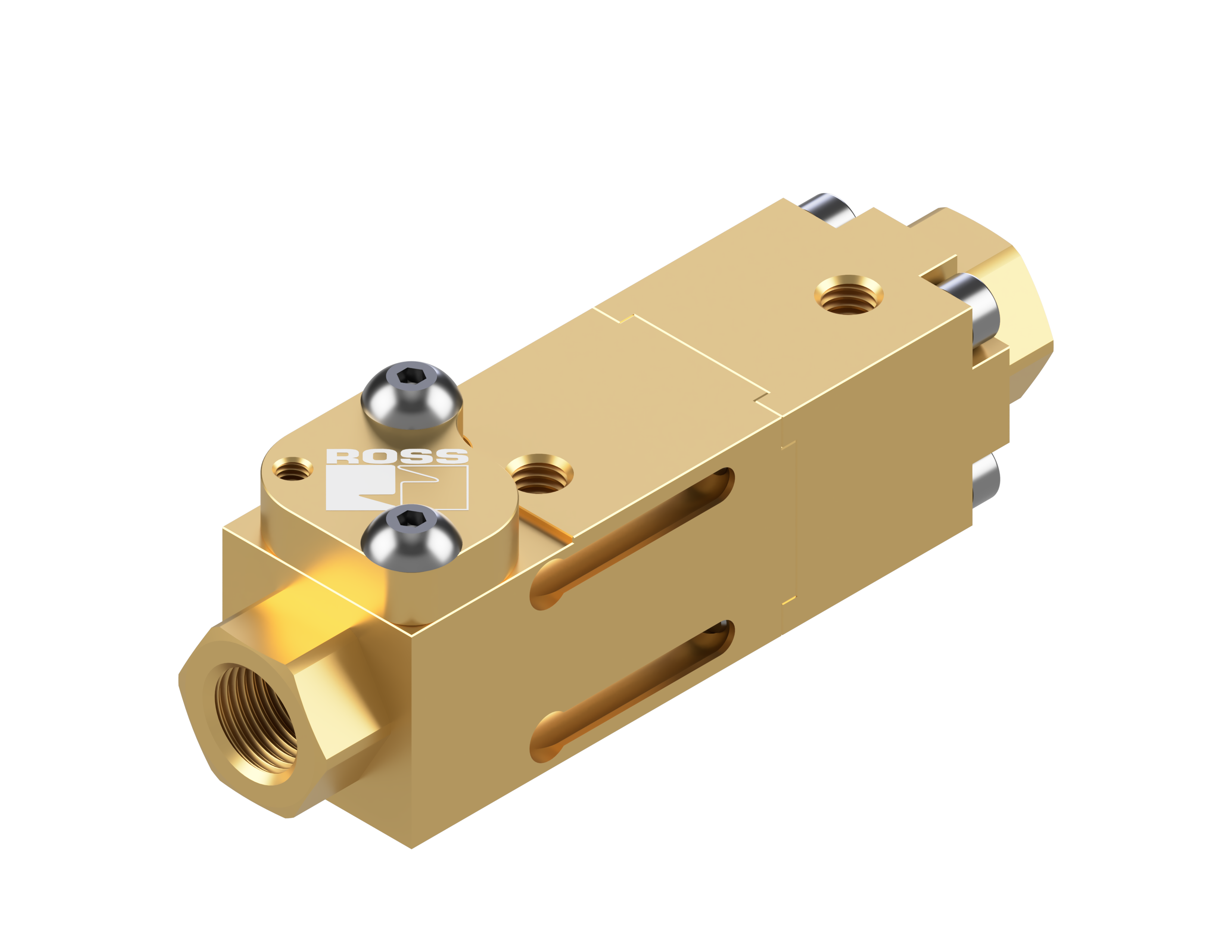

COMPACT - DN04 (2/2-Wege fremdgesteuert) Baureihe COMPACT, alternativ mit aufgeflanschtem Pilotventil, coaxial ausgerichtetes Steuerrohr und drehbarer Ventilsitz
Broschüre
Betriebsanleitung
Produktkatalog
ROSS Coaxial Ventile – Zuverlässig, vielseitig und effizient
ROSS Coaxial Ventile sind für anspruchsvolle industrielle Anwendungen konzipiert, bei denen schnelle Reaktionszeiten, hohe Durchflussraten und Zuverlässigkeit unerlässlich sind.
- Die Serie COMPACT - (DN04) umfasst platzsparende , extern gesteuerte 2/2-Wege -Ventile, die sich ideal für Anwendungen mit begrenztem Installationsraum eignen.
- Geeignete Service-Kits sind auf Anfrage erhältlich.
Hauptmerkmale und Vorteile
| Medien | flüssige, hochviskose, verunreinigte, aggressive und abrasive Medien sowie neutrale und reaktive Gase |
| Kugelförmiger Ventilsitz | Die 4-Wege-Rotation gewährleistet eine längere Lebensdauer und einen hohen Durchfluss. |
| Schnelle und präzise Steuerung | effiziente Prozesssteuerung, optimierte Systemleistung |
| Kundenspezifisches Design | ermöglicht vielseitige Nutzung und verschiedene Medien |
| Wartung | In vielen Fällen ist es nicht notwendig, das Koaxialventil für Wartungsarbeiten auszubauen. |
Für eine erweiterte Funktionalität ist ein breites Sortiment an Zubehör für Coaxial Ventile erhältlich.
OPEN CONFIGURATION
Standardausstattung, fremdgesteuert:
| ALLGEMEIN | Größe | DN04 |
| Konstruktion | Coaxiales Steuerrohr und drehbarer Ventilsitz | |
| Funktionen | 2/2-Wege, Öffner NC oder Schließer NO | |
| Betriebsart | fremdgesteuert, alternativ mit angeflanschtem Pilotventil (siehe Zubehör) | |
| Einbaulage | beliebig | |
| Anschlussgröße | G 1/8; NPT 1/8 | |
| kv-ø-Wert | max. 0,6 m³/h | |
| VENTILKÖRPER | Material | Messing |
| BAUMATERIAL | Ventilsitz | PTFE, andere auf Anfrage |
| Dichtmaterial | FKM, EPDM, NBR und weitere auf Anfrage | |
| Medienberührte Werkstoffe | Messing; Edelstahl auf Anfrage | |
| Steuerrohr | Edelstahl | |
| BETRIEBSBEDINGUNGEN | Druckbereich* | 0 - 16 bar / 0- 40 bar / 0-64 bar / 0-100 bar, höherer Druck auf Anfrage |
| Gegendruck** | max. 0 - 16 bar, höherer Gegendruck auf Anfrage | |
| Vakuum (Sonderausführung) | < 1* 10-6 mbar*l/s | |
| Umgebungstemperatur | -10°C bis +80°C, andere Temperaturen auf Anfrage | |
| Medientemperatur | -10°C bis 130°C, andere Temperaturen auf Anfrage | |
| PNEUMATISCHER ANTRIEB | Ansteuerung | Doppelwirkend mit Federrückstellung (Feder aus 1.4310) bevorzugt über 5/2-Wege-Pilotventil gesteuert. Alternativ einfachwirkend mit 3/2-Wege Pilotventil gesteuert |
| Steuerdruck | 4 bis 10 bar, andere auf Anfrage | |
| Schaltzeit | über einstellbare 20-3000 ms Abluftdrossel | |
| Steuermedium | Luft, neutrale Gase, andere Medien auf Anfrage | |
| Steueranschlüsse Zylinder | M5 (Anschlüsse 2 + 4), alternativ Adapterplatte Vorsteuerventil | |
| MONTAGE | Befestigungsbohrung M5 | |
| GEWICHT | 0,175 kg | |
*Betriebsdruck 2/2-Wege P → A
**Gegendruck 2/2-Wege A → P
