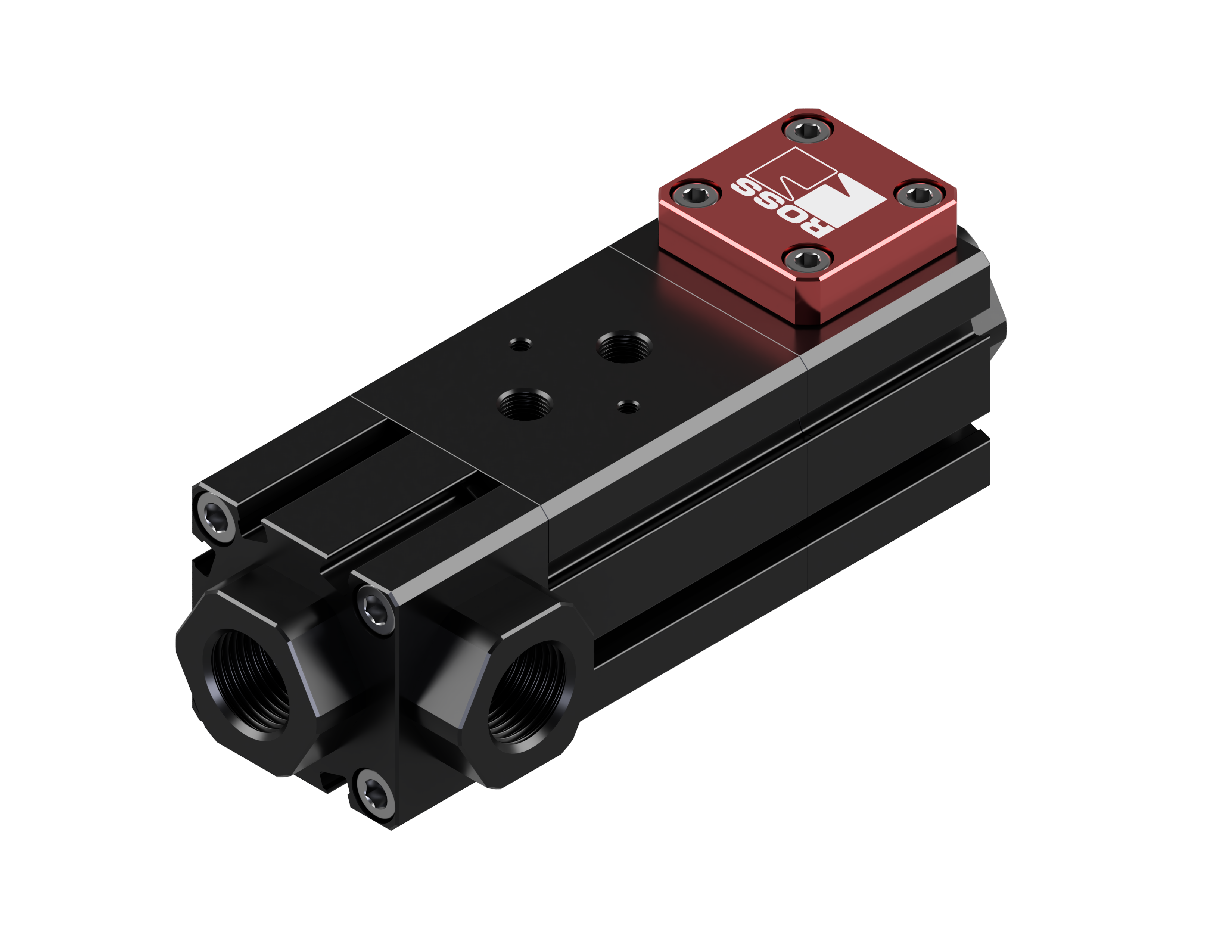

CLASSIC - DN10, DN15, DN25 (3/2-Wege fremdgesteuert) Baureihe CLASSIC, alternativ mit angeflanschtem Pilotventil, coaxialem Steuerrohr und drehbarem Ventilsitz
Broschüre
Betriebsanleitung
Produktkatalog
ROSS Coaxial Ventile – Zuverlässig, vielseitig und effizient
ROSS Coaxial Ventile sind für anspruchsvolle industrielle Anwendungen konzipiert, bei denen schnelle Reaktionszeiten, hohe Durchflussraten und Zuverlässigkeit unerlässlich sind.
- Die Serie CLASSIC - (DN10, DN15, DN25) ist als 2/2- oder 3/2-Wege-Ventil erhältlich, entweder direktwirkend oder extern gesteuert, und bietet flexible Lösungen für verschiedene Anwendungen.
- Geeignete Service-Kits sind auf Anfrage erhältlich.
Hauptmerkmale und Vorteile
| Medien | flüssige, hochviskose, verunreinigte, aggressive und abrasive Medien sowie neutrale und reaktive Gase |
| Kugelförmiger Ventilsitz | Die 4-Wege-Rotation gewährleistet eine längere Lebensdauer und einen hohen Durchfluss. |
| Schnelle und präzise Steuerung | effiziente Prozesssteuerung, optimierte Systemleistung |
| Kundenspezifisches Design | ermöglicht vielseitige Nutzung und verschiedene Medien |
| Wartung | In vielen Fällen ist es nicht notwendig, das Koaxialventil für Wartungsarbeiten auszubauen. |
Für eine erweiterte Funktionalität ist ein breites Sortiment an Zubehör für Coaxial Ventile erhältlich.
OPEN CONFIGURATOR
Standardausstattung, fremdgesteuert:
| ALLGEMEIN | Größen | DN10, DN15, DN25 |
| Konstruktion | coaxiales Steuerrohr und drehbarer Ventilsitz | |
| Funktionen | 2/2- und 3/2-Wege, Öffner NC oder Schließer NO | |
| Betriebsart | fremdgesteuert, alternativ mit angeflanschtem Pilotventil (siehe Zubehör) | |
| Einbaulage | beliebig | |
| Anschlussgröße | G 1/4 - G 1-1/2; NPT 1/4 - NPT 1-1/2 | |
| kv-ø-Wert | DN10 - max. 3,7 m³/h, DN15 - max. 8,4 m³/h, DN25: max. 21,9 m³/h | |
| VENTILKÖRPER | Material | Aluminium schwarz eloxiert oder Edelstahl |
| BAUMATERIAL | Ventilsitz | PTFE, andere auf Anfrage |
| Dichtmaterial | FKM, auf Anfrage EPDM, NBR und weitere auf Anfrage erhältlich | |
| Medienberührte Werkstoffe | Aluminium schwarz eloxiert; Edelstahl auf Anfrage | |
| Steuerrohr | Edelstahl | |
| BETRIEBSBEDINGUNGEN | Druckbereich* | 0 - 16 bar / 0- 40 bar / 0-64 bar / 0-100 bar, höherer Druck auf Anfrage |
| Gegendruck** | max. 0 - 16 bar, höherer Gegendruck auf Anfrage | |
| Vakuum (Sonderausführung) | < 1* 10-6 mbar*l/s | |
| Umgebungstemperatur | -10°C bis +80°C, andere Temperaturen auf Anfrage | |
| Medientemperatur | -10°C bis 130°C, andere Temperaturen auf Anfrage | |
| PNEUMATISCHER ANTRIEB | Ansteuerung |
doppeltwirkend mit Federrückstellung (Feder aus 1.4310), vorzugsweise gesteuert über 5/2-Wege-Pilotventil. Alternativ einfachwirkend angesteuert mit 3/2-Wege-Pilotventil. |
| Steuerdruck | 3 bis 10 bar, andere Drücke auf Anfrage | |
| Luftbedarf | 7 cm³ - 10 cm³/Hub | |
| Schaltzeit | einstellbar über 20-3000 ms Abluftdrossel, Dämpfungskolben auf Anfrage | |
| Steuermedium | gefilterte Luft, neutrale Gase, andere Medien auf Anfrage | |
| Steueranschlüsse Zylinder | G1/8 (Anschlussgröße 2 + 4), NPT 1/8 (Anschlussgröße 2 + 4) auf Anfrage | |
| Steueranschlüsse für Vorsteuerventil | Adapterplatte NAMUR, ISO 1 auf Anfrage | |
| MONTAGE | Montagewinkel (siehe Zubehör) oder Montagebohrung | |
| GEWICHT | DN10 - 1,5 kg, DN15 - 3,7 kg, DN25 - 7,7 kg | |
*Betriebsdruck 2/2-Wege P → A – 3/2-Wege P → A / P → R
**Gegendruck 2/2-Wege A → P – 3/2-Wege A → P / R → P
+
CLASSIC - DN10, DN15, DN25 (3/2-Wege fremdgesteuert)
