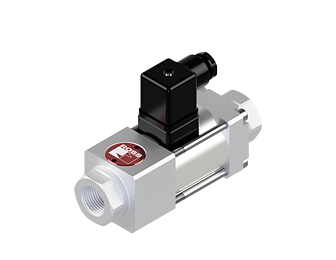

ECO - DN08 (2/2-Wege direktgesteuert) Baureihe ECO, elektromagnetisch, coaxiales Steuerrohr und drehbarer Ventilsitz
Broschüre
Betriebsanleitung
Produktkatalog
ROSS Coaxial Ventile – Zuverlässig, vielseitig und effizient
ROSS Coaxial Ventile sind für anspruchsvolle industrielle Anwendungen konzipiert, bei denen schnelle Reaktionszeiten, hohe Durchflussraten und Zuverlässigkeit unerlässlich sind.
- Die Serie ECO - (DN08) ist als 2/2- oder 3/2-Wege-Ventil erhältlich, entweder direktwirkend oder extern gesteuert, und bietet flexible Lösungen für verschiedene Anwendungen.
- Geeignete Service-Kits sind auf Anfrage erhältlich.
Hauptmerkmale und Vorteile
| Medien | flüssige, hochviskose, verunreinigte, aggressive und abrasive Medien sowie neutrale und reaktive Gase |
| Kugelförmiger Ventilsitz | Die 4-Wege-Rotation gewährleistet eine längere Lebensdauer und einen hohen Durchfluss. |
| Schnelle und präzise Steuerung | effiziente Prozesssteuerung, optimierte Systemleistung |
| Kundenspezifisches Design | ermöglicht vielseitige Nutzung und verschiedene Medien |
| Wartung | In vielen Fällen ist es nicht notwendig, das Koaxialventil für Wartungsarbeiten auszubauen. |
Für eine erweiterte Funktionalität ist ein breites Sortiment an Zubehör für Coaxial Ventile erhältlich.
OPEN CONFIGURATOR
Standardspezifikation, direktgesteuert:
| ALLGEMEIN | Größen | DN08 |
| Konstruktion | coaxial ausgerichtetes Steuerrohr und drehbarer Ventilsitz | |
| Funktionen | 2/2- und 3/2-Wege, normal geschlossen NC oder normal offen NO | |
| Betriebsart | direktgesteuert, elektromagnetisch | |
| Einbaulage | beliebig | |
| Anschlussgröße | G¼ - G¾; NPT¼ - NP¾ | |
| kv-ø-Wert | max. 2,5 m³/h | |
| VENTILKÖRPER | Material | Aluminium blank; Sonderausführung auf Anfrage |
| WERKSTOFFE | Ventilsitz | PTFE, andere auf Anfrage |
| Dichtmaterial | FKM, auf Anfrage EPDM, NBR und weitere auf Anfrage erhältlich | |
| Medienberührte Werkstoffe | Aluminium blank; Edelstahl auf Anfrage | |
| Steuerrohr | Edelstahl | |
| BETRIEBSBEDINGUNGEN | Druckbereich* | 0- 40 bar, andere Drücke auf Anfrage |
| Gegendruck** | max. 0 - 16 bar, höherer Gegendruck auf Anfrage | |
| Vakuum (Sonderausführung) | < 1* 10-6 mbar*l/s | |
| Umgebungstemperatur | -10°C bis +50°C, andere Temperaturen auf Anfrage | |
| Medientemperatur | -10°C bis 100°C, andere Temperaturen auf Anfrage | |
| ELEKTRISCHE PARAMETER | Anschlussspannung | 24 VDC / 230 V 50-60 Hz (mit externem Gleichrichter), Sonderspannung auf Anfrage |
| Antrieb | Gleichspannungsmagnet Gehäuse Stahl, oberflächenbeschichtet. Rückstellung: Feder 1.4310 | |
| Spannungstoleranz | ± 10% nach VDE 0580, Sonderausführung auf Anfrage | |
| Isolationsklasse (Draht) | H (180°C) | |
| Einschaltdauer | 100 % ED | |
| E-Anschluss | Gerätestecker DIN EN 175301-803, Form A. Geräteanschlussdose siehe Zubehör, Anschlusskasten IP 67 auf Anfrage | |
| Schutzart | IP 65 mit montiertem Stecker, IP 67 / Kabeldurchführung auf Anfrage | |
| Stromaufnahme | 24 VDC 1,32 A 207 VDC (230 VAC) 0,15 A |
|
| MONTAGE | Befestigungswinkel, Befestigungsbohrungen (siehe Zubehör) | |
| GEWICHT | 0,9 kg | |
*Betriebsdruck 2/2-Wege P → A
**Gegendruck 2/2-Wege A → P
+

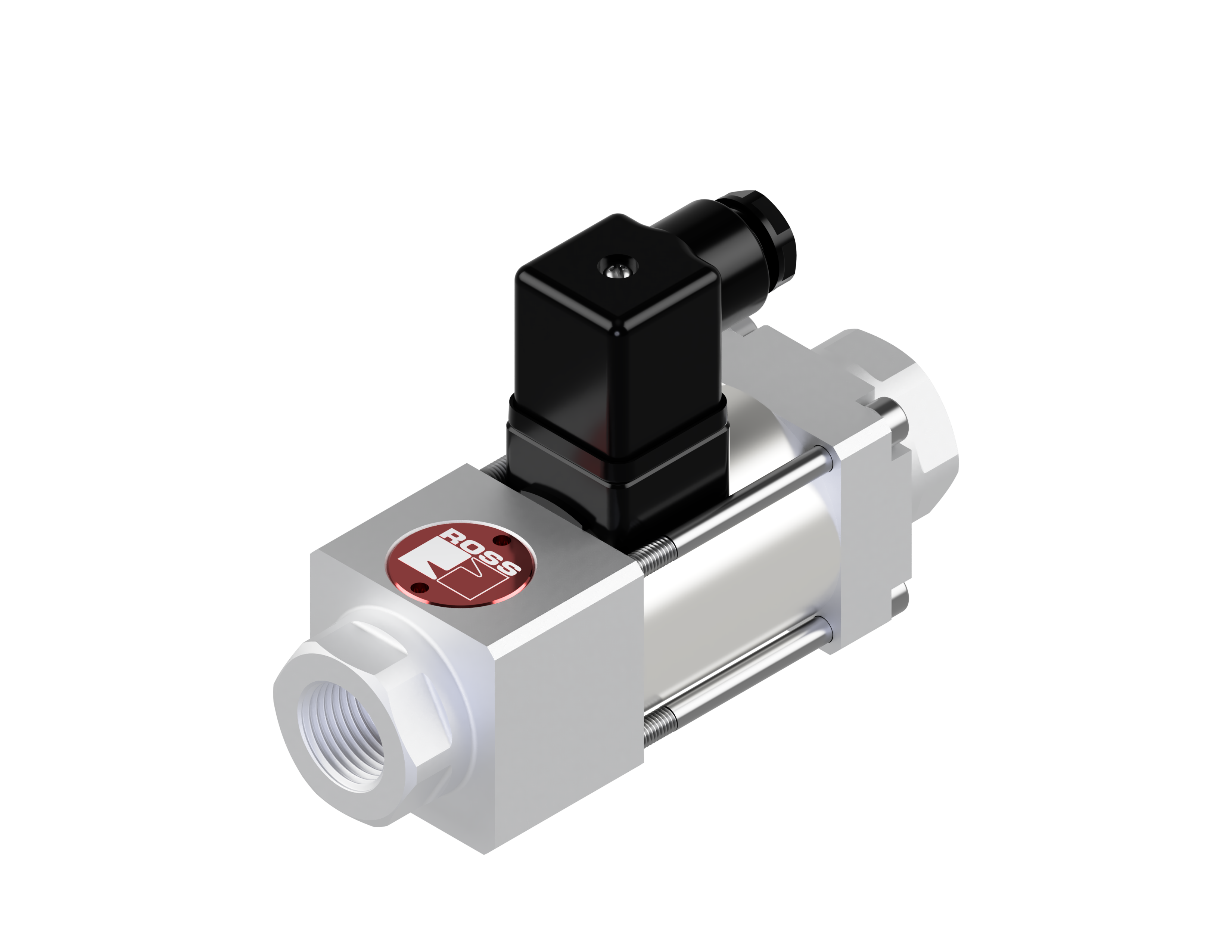

ECO - DN08 (2/2-Wege direktgesteuert)
