ECO - DN08 (3/2-Wege fremdgesteuert) Baureihe ECO, alternativ mit angeflanschtem Pilotventil, coaxialem Steuerrohr und drehbarem Ventilsitz
Broschüre
Betriebsanleitung
Produktkatalog
ROSS Coaxial Ventile – Zuverlässig, vielseitig und effizient
ROSS Coaxial Ventile sind für anspruchsvolle industrielle Anwendungen konzipiert, bei denen schnelle Reaktionszeiten, hohe Durchflussraten und Zuverlässigkeit unerlässlich sind.
- Die Serie ECO - (DN08) ist als 2/2- oder 3/2-Wege-Ventil erhältlich, entweder direktwirkend oder extern gesteuert, und bietet flexible Lösungen für verschiedene Anwendungen.
- Geeignete Service-Kits sind auf Anfrage erhältlich.
Hauptmerkmale und Vorteile
| Medien | flüssige, hochviskose, verunreinigte, aggressive und abrasive Medien sowie neutrale und reaktive Gase |
| Kugelförmiger Ventilsitz | Die 4-Wege-Rotation gewährleistet eine längere Lebensdauer und einen hohen Durchfluss. |
| Schnelle und präzise Steuerung | effiziente Prozesssteuerung, optimierte Systemleistung |
| Kundenspezifisches Design | ermöglicht vielseitige Nutzung und verschiedene Medien |
| Wartung | In vielen Fällen ist es nicht notwendig, das Koaxialventil für Wartungsarbeiten auszubauen. |
Für eine erweiterte Funktionalität ist ein breites Sortiment an Zubehör für Coaxial Ventile erhältlich.
OPEN CONFIGURATOR
Standardausstattung, fremdgesteuert:
| ALLGEMEIN | Größen | DN08 |
| Konstruktion | koaxial ausgerichtetes Steuerrohr und drehbarer Ventilsitz | |
| Funktionen | 2/2- und 3/2-Wege, normal geschlossen NC oder normal offen NO | |
| Betriebsart | fremdgesteuert, alternativ mit angeflanschtem Pilotventil (siehe Zubehör) | |
| Einbaulage | beliebig | |
| Anschlussgröße | G ¼ - G ¾; NPT ¼ - NPT ¾ | |
| kv-ø-Wert | max. 2,5m³/h | |
| VENTILKÖRPER | Material | Aluminium blank, Sonderausführung auf Anfrage erhältlich |
| WERKSTOFFE | Ventilsitz | PTFE, andere auf Anfrage |
| Dichtmaterial | FKM, auf Anfrage EPDM, NBR und weitere auf Anfrage erhältlich | |
| Medienberührte Werkstoffe | Aluminium blank, Sonderausführung auf Anfrage | |
| Steuerrohr | Edelstahl | |
| BETRIEBSBEDINGUNGEN | Druckbereich* | 0- 40 bar, andere Drücke auf Anfrage |
| Gegendruck** | max. 0 - 16 bar, höherer Gegendruck auf Anfrage | |
| Vakuum (Sonderausführung) | < 1* 10-6 mbar*l/s | |
| Umgebungstemperatur | -10°C bis +80°C, andere Temperaturen auf Anfrage | |
| Medientemperatur | -10°C bis 130°C, andere Temperaturen auf Anfrage | |
| PNEUMATISCHER ANTRIEB | Ansteuerung | Doppelwirkend mit Federrückstellung (Feder aus 1.4310) bevorzugt über 5/2-Wege- Pilotventil gesteuert. Alternativ einfachwirkend mit 3/2-Wege Pilotventil gesteuert |
| Steuerdruck | 3 bis 10 bar, andere Drücke auf Anfrage | |
| Luftbedarf | 7 cm³ - 10 cm³/Hub | |
| Schaltzeit | über einstellbare 20-3000 ms Abluftdrossel, Dämpfungskolben auf Anfrage | |
| Steuermedium | Luft, neutrale Gase, andere Medien auf Anfrage | |
| Steueranschlüsse Zylinder | M5 (Anschlussgröße 2 + 4) | |
| Steueranschlüsse für Vorsteuerventil | Anschlussbild ROSS Vorsteuerventil | |
| MONTAGE | Befestigungswinkel, Befestigungsbohrungen (siehe Zubehör) | |
| GEWICHT | 0,55 kg | |
*Betriebsdruck 2/2-Wege P → A
**Gegendruck 2/2-Wege A → P
+

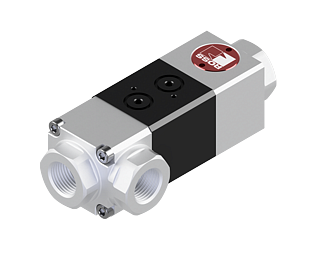

ECO - DN08 (3/2-Wege fremdgesteuert)
