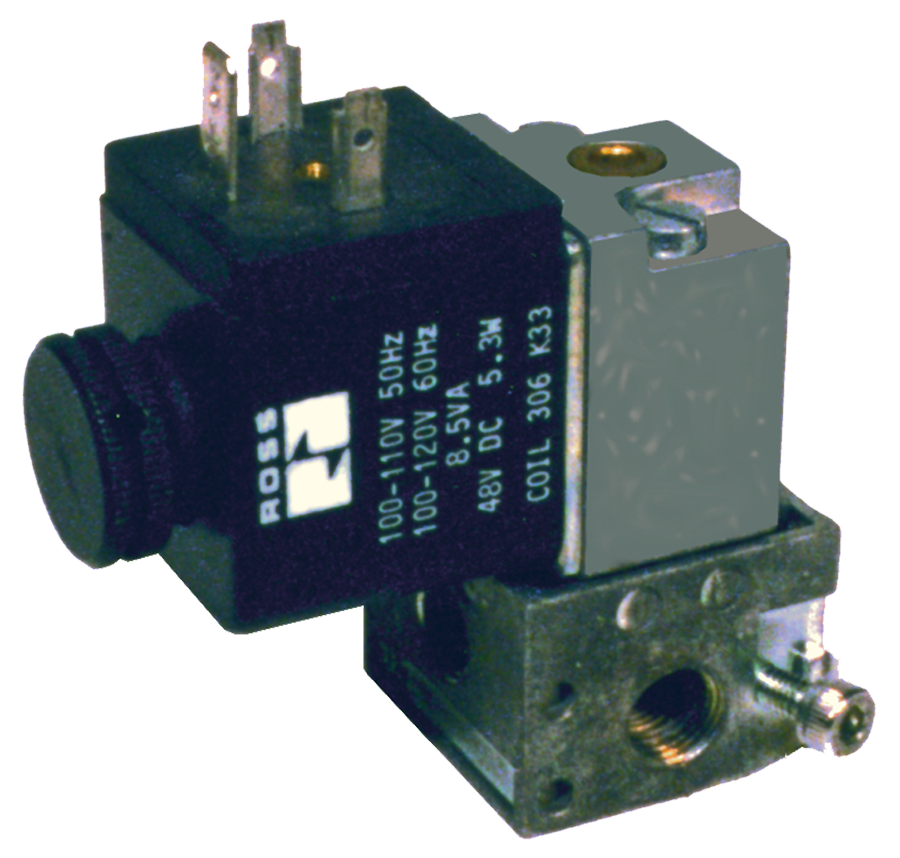

Grundplatten-Schieberventile [Baureihe W14] 3/2-Wege-Magnetventile, direktgesteuert

Produktübersicht

Die ROSS Controls W14-Serie umfasst miniaturisierte, fußmontierte 3/2-Wege-Regelventile mit bewährter Kegelventilkonstruktion für Anwendungen, die eine zuverlässige Magnetventilsteuerung und die direkte Ansteuerung kleiner pneumatischer Lasten erfordern. Die W14-Serie ist in stromlos geschlossener Ausführung mit Federrückstellung erhältlich und arbeitet von Vakuum bis 150 psig (10 bar) mit einem Durchflusskoeffizienten von Cv 0,1. Dadurch eignen sich diese Ventile als vielseitige Miniatur-Vorsteuerventile und Direktsteuerventile für kleine Stellantriebe in der Industrieautomation, im Maschinenbau und in Laborinstrumenten.

Die Bezeichnung W14 kennzeichnet dieses Produkt innerhalb der ROSS-Miniatur-Tellerventilfamilie. Die Montage auf einem Sockel (Untersockel) unterscheidet sich grundlegend von der Inline-Montage: Das Ventilgehäuse wird auf einen passenden Untersockel aufgesetzt, der alle externen Luftanschlüsse über Gewindeanschlüsse bereitstellt. Die Verbindung zwischen Ventilgehäuse und Untersockel erfolgt mittels O-Ring-Dichtungen anstelle von Rohrgewindeverbindungen. Diese Bauweise macht eine direkte Verrohrung des Ventilgehäuses überflüssig, vereinfacht den Austausch, da das Ventil ohne Trennen der pneumatischen Leitungen aus- und eingebaut werden kann, und ermöglicht die Verwendung mehrerer Ventilblöcke an einem einzigen Untersockel-Verteilerkörper.

Die Kegelventilkonstruktion mit senkrechten Dichtflächen gewährleistet eine zuverlässige Abdichtung mit selbstkompensierendem Verschleiß. Dadurch werden über die gesamte Lebensdauer des Ventils konstante Betätigungskräfte und eine gleichbleibende Dichtleistung erzielt, ohne die für herkömmliche Schieberventile typische Gleitreibung und verschleißbedingte Leckage. Drei Spannungsoptionen decken das gängigste industrielle Steuerspannungsspektrum ab: 24 V DC für SPS-basierte Systeme, 110/120 V AC 50/60 Hz für Installationen in Nordamerika und 230 V AC 50/60 Hz für internationale Märkte.

Zwei manuelle Notbetätigungskonfigurationen (verriegelnd und nicht verriegelnd) ermöglichen flexible Inbetriebnahme und Notsteuerung. Eine optionale Kontrollleuchte bestätigt die Magnetbestromung direkt am Ventil und verkürzt so die Diagnosezeit bei Inbetriebnahme und Fehlersuche. Alle Varianten des Katalogs W14 verwenden elektrische Schnellkupplungen nach EN 175301-803 Form A (ehemals DIN 43650 Form A) für eine schnelle und standardisierte Spulenverdrahtung im Feld.

Wichtigste technische Merkmale

• Senkrecht angeordnete Kegeldichtungen - Die Kegelgeometrie mit senkrecht angeordneten Gleitdichtungen gewährleistet eine zuverlässige Abdichtung über den gesamten Nenndruckbereich von Vakuum bis 150 psig, während selbstkompensierende Verschleißeigenschaften die Dichtungskontaktgeometrie bei Verschleiß anpassen und so die Dichtheit ohne die fortschreitende Bypass-Verschlechterung von Schieberkonstruktionen aufrechterhalten.
• Gleichbleibende Betätigung über die gesamte Lebensdauer des Ventils - Die Kegelkonstruktion erzeugt starke und gleichmäßige Schaltkräfte während der gesamten Betriebsdauer des Ventils, da der Magnet gegen eine definierte Federrückstellkraft wirkt und nicht gegen eine variable Schieberreibungskraft, die sich mit zunehmender Lockerung der Bohrungstoleranzen durch Verschleiß und Verschmutzung erhöht.
• Basismontage-Unterbasisarchitektur - Die Basismontage auf der Unterbasis 516B91 oder Mehrstationen-Verteilerbaugruppen ermöglicht es, pneumatische Anschlüsse während des Ventilwechsels ungestört zu lassen, reduziert Leckstellen zwischen Rohrleitung und Ventil, ermöglicht kompakte Mehrventil-Montagekonfigurationen und bietet strukturelle mechanische Unterstützung für den Ventilkörper unabhängig von den Schlauchverbindungen.
• Drei Spannungsoptionen: 24 VDC, 110/120 VAC, 230 VAC – Die vollständige Spannungsabdeckung von DC-Prozessleitsystemen bis hin zu nordamerikanischen und internationalen AC-Stromnormen ermöglicht es, eine einzige Ventilserie für verschiedene Maschinenarchitekturen und globale Märkte zu spezifizieren, ohne dass regionale Produktvarianten oder Verdrahtungsadapter erforderlich sind.
• EN 175301-803 Form A Steckverbinder - Der branchenübliche DIN 43650 Form A Schnellkupplungs-Spulenstecker ist universell verfügbar, zwischen verschiedenen Herstellern austauschbar und ermöglicht einen schnellen Spulenwechsel vor Ort, ohne die Ventilkörpermontage oder pneumatische Anschlüsse zu beeinträchtigen.
• Manuelle Notbetätigung mit und ohne Verriegelung – Die manuelle Notbetätigung mit Verriegelung hält das Ventil in der betätigten Position für eine dauerhafte manuelle Steuerung. Dies ist nützlich für längere Inbetriebnahmeprozesse und den manuellen Notfallbetrieb. Die manuelle Notbetätigung ohne Verriegelung ermöglicht eine temporäre manuelle Betätigung für Testzwecke und kehrt nach dem Loslassen automatisch zur Magnetventilsteuerung zurück.
• Optionale Kontrollleuchte – Varianten mit Kontrollleuchte liefern ein visuelles Signal direkt am Ventilkörper, sodass Techniker den Magnetventilstatus während der Inbetriebnahme und Fehlersuche an der Maschine aus der Ferne überprüfen können, ohne dass Messgeräte erforderlich sind oder die Anzeige des Steuerungssystems überwacht werden muss.
• Betriebsdruckbereich von Vakuum bis 150 psig - Der volle Druckbereich von Vakuum bis 150 psig (10 bar) deckt Standard-Druckluftsysteme in Fabriken (typischerweise 80-125 psig) mit Spielraum für Druckspitzen ab, während die Vakuumfähigkeit es ermöglicht, dass dasselbe Ventil Saugnapf- und Vakuumhaltekreisläufe steuert, ohne dass ein separates, für Vakuum geeignetes Ventil ausgewählt werden muss.
• Gehäuse aus Aluminiumguss mit Buna-N-Dichtungen - Aluminiumguss bietet die für industrielle Tellerventilgehäuse erforderliche strukturelle Steifigkeit, Wärmeleitfähigkeit und Korrosionsbeständigkeit, während Buna-N (NBR)-Dichtungen eine ausgezeichnete Kompatibilität mit Schmierstoffen auf Mineralölbasis, Druckluft und dem breiten Temperaturbereich von -15 °C bis 80 °C Medientemperatur gewährleisten.
• IP65 Umweltschutz - Die Schutzart IP65 gemäß IEC 60529 bescheinigt staubdichte Abdichtung und Schutz gegen Wasserstrahlen aus jeder Richtung, wenn geeignete Steckverbinder ordnungsgemäß installiert sind. Dies unterstützt den Einsatz in Umgebungen, die häufig mit Wasser abgespritzt werden, in Außengehäusen und in industriellen Umgebungen mit starker Belastung durch Partikel oder Feuchtigkeit.

Technische Spezifikationen

Allgemeine Spezifikationen

Temperaturangaben

Der 50°-Abstand zwischen der oberen Umgebungstemperatur (50 °C) und der Medientemperatur (80 °C) ermöglicht es dem Ventil, erhitzte pneumatische Medien in Prozessanlagen zu fördern und gleichzeitig die Magnetspule vor diesen hohen Temperaturen zu schützen. Die Umgebungstemperatur beeinflusst die Lebensdauer der Magnetisolierung, die Medientemperatur die Dichtheit unabhängig davon.

Wichtig: Bei Medientemperaturen unter 0 °C (32 °F) muss die Zuluft auf einen Taupunkt unterhalb der minimalen Betriebstemperatur getrocknet werden, um Kondensation und Eisbildung in den Ventilkanälen und an den Dichtflächen des Ventilkegels zu verhindern. Eisbildung verhindert das vollständige Schließen des Ventils und kann zu internen Leckagen oder einem Funktionsausfall führen.

Elektrische Daten (Magnetventile)

Die Gleichstromvarianten verbrauchen im Dauerbetrieb 6 Watt. Die Wechselstromvarianten benötigen einen Einschaltstrom von 8 VA, der auf 6 VA im Dauerbetrieb abfällt, was dem Verhalten der Induktionsspule im Wechselstrombetrieb entspricht. Dank der 50/60-Hz-Spezifikation sind die Wechselstromvarianten sowohl mit europäischen als auch mit nordamerikanischen Stromnetzen kompatibel.

Elektrische Anschlussmöglichkeiten

Durchflussleistungsdaten

Der Durchflusskoeffizient Cv 0,1 gilt für den Durchflusspfad von Anschluss 1 (Einlass) zu Anschluss 2 (Auslass). Der ungefähre Volumenstrom (SCFM) bei 100 psig und atmosphärischer Abluft beträgt Cv x 7,5 bzw. ca. 0,75 SCFM für W14-Ventile. Für vorgesteuerte Anwendungen ist diese Durchflusskapazität ausreichend, um die meisten vorgesteuerten Wegeventile in Standardgröße der ROSS 21-Serie und ähnlicher Plattformen zu schalten.

Zertifizierungen & Konformität

Typische Anwendungsbereiche und Branchen

Pilotsteuerung für größere Pneumatikventile

• Die Ventile der Baureihe W14 dienen als Pilotsignalquellen für die ROSS-Ventile der Baureihen 21 und 27 sowie für andere vorgesteuerte Wegeventile in pneumatischen Hauptkreisläufen. Dadurch können SPS-Ausgänge mit geringer Leistung bei 24 VDC großvolumige Hauptventile mit hohem Durchfluss steuern, deren Ausgangsstrom bei direkter Ansteuerung die Nennströme der SPS überschreiten würde.
• Pneumatisch gesteuerte Sicherheitsventile und Doppelventil-Überwachungssysteme, bei denen der W14 das Pilotsignal zur Ansteuerung größerer sicherheitsbewerteter Pilotventile in sicherheitsrelevanten pneumatischen Steuerungsarchitekturen liefert.
• Pneumatische Stellungsregler und Prozessregelventil-Pilotkreise, bei denen der W14 das Pilotluftsignal zur Betätigung von Membran- oder Kolbenantrieben an Regelventilen in Prozessrohrleitungssystemen liefert.
• Sequenzierung der Zylinder von pneumatischen Mehrachsen-Robotern und Portalsystemen, bei denen W14-Pilotventile, die auf Verteilerblöcken montiert sind, unabhängig gesteuerte Pilotsignale an das Hauptwegeventil jeder Achse liefern und so komplexe Bewegungsprogramme von einer einzigen kompakten Ventilbank aus ermöglichen.

Industrieautomation und OEM-Maschinen

• Kleine einfachwirkende pneumatische Zylinder und Schieberbetätigung in Verpackungsmaschinen, Teiletransfersystemen und Montageautomatisierung, wo die Durchflusskapazität Cv 0,1 für Zylinderbohrungsdurchmesser bis zu etwa 1,5 Zoll bei moderaten Hublängen und Zykluszeiten geeignet ist.
• Vakuumsauger- und Greiferfreigabeschaltungen in Pick-and-Place- und Materialhandhabungssystemen, bei denen der W14 direkt den Vakuum-Ablöseimpuls des Saugsaugers oder den positiven Auswurf-Luftimpuls zur Teilefreigabe am Ausgabepunkt steuert.
• Steuerung der Luftversorgung von Lagern und Präzisionsbewegungstischen in Halbleiter-, Flachbildschirm- und Präzisionsmessgeräten, bei denen die Unterbaumontage den Ventilwechsel ermöglicht, ohne die Luftzufuhrleitungen zum Lagereinlass zu beeinträchtigen.
• Die W14 wird zur Steuerung von Spann- und Haltezylindern in CNC-Bearbeitungszentren, Montagevorrichtungen und Schweißpositionierern eingesetzt. Sie bietet eine zuverlässige Werkstückhaltekraft mit ausfallsicherem Verhalten bei Stromausfall dank der NC-Federrückstellkonstruktion.
• Pneumatisch betätigte Tür-, Schieber- und Weichenventilsteuerung in Förder- und Materialtransportsystemen, bei denen mehrere W14-Ventile auf einem Verteilerblock unabhängig voneinander gesteuerte Aktorsignale von einer kompakten, zentral angeordneten Ventilbank liefern.

Test-, Inspektions- und Messsysteme

• Pneumatische Prüfvorrichtungsklemmung und Sondenbetätigung in automatisierten Leiterplatten-, Steckverbinder- und Bauteilprüfsystemen, bei denen die Schutzart IP65 das Ventil vor Flussmittelrückständen, Reinigungsmitteln und partikelförmiger Verunreinigung in der Testumgebung schützt.
• Druckbeaufschlagung und Entlüftung in Dichtheitsprüfgeräten, bei denen W14-Ventile die Druckbeaufschlagungs- und Entlüftungssequenzen in Prüfkammern, Fluidkreisläufen und abgedichteten Produktbaugruppen steuern, die geprüft werden.
• Probenhandhabung und Durchflussführung in automatisierten Laboranalysesystemen, bei denen die Basismontage auf Unterbaugruppenverteilern kompakte, auf Dichtheit geprüfte pneumatische Kreisläufe innerhalb der Abmessungen des Gerätegehäuses ermöglicht.
• Klimakammerdruckregelung und Türdichtungsbetätigung in begehbaren und Tischkammern, wobei die erweiterte Medientemperaturbeständigkeit bis 175 °F (80 °C) auch für beheizte Luftkammern und Testbedingungen mit hoher Luftfeuchtigkeit geeignet ist.

Lebensmittelverarbeitungs-, Verpackungs- und Landwirtschaftsausrüstung

• Ventilbetätigungs- und Produktauswurfkreisläufe von Abfüllmaschinen in Lebensmittelverpackungslinien, bei denen das abwaschbare IP65-Gehäuse und die Buna-N-Dichtungen der Einwirkung von Reinigungschemikalien während routinemäßiger Reinigungszyklen widerstehen.
• Ansteuerung von Bewässerungssystemen und Sprinklersteuerungsaktuatoren in der Landwirtschaft, wobei die 230-VAC-Spannungsoption und die Schutzart IP65 die Installation im Freien an der standardmäßigen elektrischen Infrastruktur der Landwirtschaft ohne zusätzliche Wetterschutzmaßnahmen ermöglichen.
• Pneumatische Betätigung von Etikettier-, Markierungs- und Stempelköpfen in Produktionslinien, bei denen der W14 eine zuverlässige und gleichmäßige Betätigungskraft für Etikettier- und Produktmarkierungsaktuatoren mit definierten Zyklusraten bietet.
• Portionskontrolle und Steuerung der Ausgabeaktuatoren in Lebensmittelverarbeitungsanlagen, wobei die 3/2 NC-Funktion sicherstellt, dass sich die Aktuatoren bei Stromausfall zurückziehen und die Portionsausgabe gestoppt wird, wodurch Produktverluste oder Verunreinigungen bei unkontrollierten Ausgabebedingungen verhindert werden.

Bestellung und Konfiguration der Modellnummer

Die Modellnummern der W14-Serie kodieren Funktionstyp, Übersteuerungskonfiguration und Spannung systematisch. Wählen Sie den Übersteuerungstyp (verriegelnd für dauerhaftes manuelles Halten, nicht verriegelnd für temporäre Betätigung mit Federrückstellung) und die zur Versorgungsspannung des Steuerungssystems passende Spannung. Die Einzel-Unterkonstruktion 516B91 und die Verteilerbausätze 535K91 werden separat als Montagezubehör bestellt.

Spannungskennzeichnungen: W = 24 VDC (6 Watt); Z = 110/120 VAC 50/60 Hz (6 VA Halteleistung, 8 VA Einschaltleistung); Y = 230 VAC 50/60 Hz (6 VA Halteleistung, 8 VA Einschaltleistung).

Übersteuerungscodes: 08 = Manuelle Übersteuerung mit Verriegelung (bleibt in betätigter Position, bis sie manuell gelöst wird); 09 = Manuelle Übersteuerung ohne Verriegelung (die Feder kehrt nach dem Lösen in die stromlose Position zurück).

Die Unterkonstruktion 516B91 für die Installation eines einzelnen Ventils muss separat bestellt werden. Die Verteilerbausätze (535K91) enthalten Endplatten, Distanzstücke und Dichtungsringe für Verteiler mit mehreren Ventilen.

Varianten mit Kontrollleuchte sind erhältlich; wenden Sie sich an ROSS Controls unter (800) 438-7677, um das Ventilmodell mit integrierter LED-Betriebszustandsanzeige zu spezifizieren.

Alle Varianten verfügen über eine Spulensteckverbinderschnittstelle nach EN 175301-803 Form A. Vorkonfektionierte Steckverbinderkabel sind im Zubehörkatalog von ROSS Controls erhältlich.

W14-Serie – Katalogvariantenübersicht

Physikalische Abmessungen und Gewicht der W14-Serie

Zubehör

Einzelner Subbase (516B91)

Die Einzel-Unterplatte 516B91 ermöglicht die individuelle Ventilmontage für Ventile der Serie W14. Sie verfügt über zwei Einlassanschlüsse (Anschluss 1) auf gegenüberliegenden Seiten für flexible Anschlussmöglichkeiten, einen Auslassanschluss (Anschluss 2) und einen integrierten Abluftanschluss (Anschluss 3). Befestigungsmaterial und Dichtungsringe für die Ventil-Unterplatte-Verbindung sind im Lieferumfang enthalten. Montieren Sie die Unterplatte an der Maschinenstruktur, schließen Sie die Druckluft an einen der Anschlüsse 1 an (verschließen Sie den nicht benötigten Anschluss mit dem mitgelieferten Stopfen) und montieren Sie das Ventilgehäuse W14 ohne Rohrverbindungen auf der Unterplatte.

Verteiler-Unterbausätze (535K91)

Für Installationen mit mehreren W14-Ventilen ermöglichen die Verteiler-Unterbausätze (535K91) die Gruppierung von bis zu der angegebenen Anzahl an Ventilstationen an einem gemeinsamen Verteilerkörper. Alle Ventilanschlüsse sind an einen gemeinsamen internen Luftkanal angeschlossen; die einzelnen Arbeitsanschlüsse führen zu separaten Kreisläufen. Die Verteilersätze enthalten Endplatten, Stationsabstandshalter, Dichtungsringe und Befestigungsmaterial. Der gemeinsame Abluftkanal macht separate Abluftleitungen für jede Ventilstation überflüssig.

Vorverdrahtete Steckerbaugruppen

Für Ventile der Serie W14 sind vorverdrahtete Anschlusskabel gemäß EN 175301-803 Form A erhältlich. Diese werkseitig konfektionierten, 2 Meter langen Anschlussleitungen verfügen über einen passenden Stecker für die Spulenfassung des W14-Ventils. Die Kabel sind in Standardgröße 18 AWG erhältlich und mit den Stromanforderungen der W14-Magnetventile bei allen im Katalog aufgeführten Spannungen kompatibel.

Verwandte Produkte und Zubehör

• M10-Serie Inline-10-mm-Schieberventile – Ultrakompakte 3/2-Wege-Schieberventile (NC und NO) mit Sockelmontage, Vakuum bis 100 psig, Cv 0,014, Anschlussleitungen für Anwendungen mit minimalem Platzbedarf. https://www.rosscontrols.com/en/series/237-inline-10mm-spool-valves-m10-series
• Direktwirkende Ventile der Serie M72 – Miniatur-Inline-2/2-NC-Direktmagnetventile für Anwendungen von 0 bis 15 psig mit Edelstahl-Schieber und FKM-Dichtungen. https://www.rosscontrols.com/en/series/238-direct-acting-valves-m72-series
• Inline-Sitzventile der Serie 21 – 2/2-, 3/2- und 4/2-Wegeventile mit höherer Durchflusskapazität für Hauptkreisläufe und Pilotanwendungen mit hohem Durchfluss. https://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• Elektrische Steckverbinder – DIN EN 175301-803- und M12-Steckverbinder, vorverdrahtete Kabel und beleuchtete Steckverbinder für ROSS-Magnetventile. https://www.rosscontrols.com/en/series/91-electrical-connectors
• Abgasschalldämpfer – Aluminium-Abgasschalldämpfer mit einer Nennleistung von 290 psig zur Reduzierung von Abgasgeräuschen bei pneumatischen Richtungssteuerungssystemen. https://www.rosscontrols.com/en/series/90-silencers
• Kategorieseite „Miniaturventile“ – Vollständige Übersicht der ROSS-Miniaturventilserien M10, M72 und W14 für den direkten Vergleich und die optimale Anwendungsauswahl. https://www.rosscontrols.com/en/categories/133-miniature-series-m10-m72-w14-series

Häufig gestellte Fragen (FAQ)

F: Worin besteht der Unterschied zwischen einem Tellerventil und einem Schieberventil?

A: Bei einem Tellerventil dichtet ein konisches oder planflächiges Dichtungselement mit senkrechter Anpresskraft gegen einen passenden Ventilsitz ab und erzeugt so eine formschlüssige Dichtfläche, die nicht auf Ringspaltspiel angewiesen ist. Bei einem Schieberventil gleitet ein zylindrischer Schieber in einer Bohrung, und die Abdichtung hängt von einem geringen Ringspaltspiel zwischen Schiebernut und Bohrung ab. Tellerventile sind im Allgemeinen unempfindlicher gegenüber Verschmutzungen und Verschleiß, da die Dichtflächengeometrie eine bessere Abdichtung als Ringspaltspiel bietet und die selbstkompensierenden Verschleißeigenschaften die Dichtkraft auch bei Verschleiß der Kontaktflächen aufrechterhalten.

F: Welche Vorteile bietet die Unterbau-Montagearchitektur im Vergleich zur Inline-Montage?

A: Bei der Unterbaumontage werden alle Luftanschlüsse durch den Unterbau geführt, nicht direkt durch das Ventilgehäuse. Dadurch kann das Ventilgehäuse durch Abschrauben vom Unterbau entfernt und ersetzt werden, ohne dass die Luftzufuhr oder die Arbeitsanschlüsse getrennt werden müssen. Bei der Inline-Montage sind alle Schläuche direkt mit dem Ventilgehäuse verbunden, sodass zum Ausbau des Ventils die Leitungen getrennt werden müssen. Die Unterbaumontage vereinfacht zudem die Montage von Mehrfachventilblöcken, da ein einziger Versorgungsanschluss mehrere Ventilstationen über interne Kanäle im Block versorgen kann.

F: Was bedeutet die Schutzart IP65 und wann ist sie relevant?

A: IP65 ist gemäß IEC 60529 als vollständiger Staubschutz (6 = kein Eindringen von Staub) und Schutz gegen Strahlwasser aus allen Richtungen (5) definiert. Diese Schutzart gilt für das Ventil W14 in Verbindung mit einem geeigneten EN 175301-803 Form-A-Steckverbinder, der eine abgedichtete Schnittstelle zur Spulenanschlussbuchse gewährleistet. Die Schutzart ist relevant für Umgebungen mit regelmäßiger Reinigung, Außeninstallationen mit Regen- oder Hochdruckreinigungseinwirkung sowie industrielle Umgebungen mit hoher Luftverschmutzung, wie z. B. Metallverarbeitung, Gießereien oder Lebensmittelverarbeitung.

F: Worin besteht der Unterschied zwischen der manuellen Notentriegelung mit und ohne Verriegelung?

A: Die nicht verriegelnde Notbetätigung (Code 09) verfügt über eine Federrückstellung, die das Ventil automatisch wieder in den Magnetantriebsmodus zurückführt, sobald der manuelle Druck auf den Notbetätigungsknopf nachlässt. Sie dient der temporären manuellen Betätigung während der Inbetriebnahme oder Fehlersuche. Die verriegelnde Notbetätigung (Code 08) hält das Ventil nach dem Loslassen durch den Bediener mechanisch in der manuell betätigten Position und bewahrt den manuell eingestellten Zustand, bis der Bediener die Entriegelung bewusst durchführt. Die verriegelnde Notbetätigung wird verwendet, wenn eine längere manuelle Betätigung ohne Gedrückthalten des Knopfes erforderlich ist, beispielsweise bei längeren Wartungsarbeiten oder wenn die manuelle Positionierung während anderer Einstellungen beibehalten werden muss.

F: Kann der W14 unter Vakuum betrieben werden?

A: Ja. Der Betriebsdruckbereich reicht von Vakuum bis 150 psig (10 bar). Die Ventilkegelkonstruktion gewährleistet Dichtheit und gleichbleibende Schaltkraft über den gesamten Druckbereich, auch unter subatmosphärischen Bedingungen. Dadurch kann dasselbe Ventil sowohl Vakuumgreiferkreisläufe als auch Standard-Druckluftaktuatoren in einem einzigen System steuern.

F: Was ist der Cv-Wert und wie berechne ich die Durchflusskapazität für meine Anwendung?

A: Der Cv-Wert ist der Durchflusskoeffizient, der angibt, wie viele US-Gallonen Wasser pro Minute bei einem Druckunterschied von 1 PSI durch das Ventil fließen würden. Für die Abschätzung des Luftdurchsatzes gilt folgende Faustregel: Der SCFM-Wert bei 100 psig Eingangsdruck und atmosphärischem Auslass beträgt ungefähr Cv × 7,5, was für W14-Ventile etwa 0,75 SCFM ergibt. Für eine genauere Berechnung verwenden Sie die ISA-Gleichungen für kompressible Strömung mit dem veröffentlichten Cv-Wert und den tatsächlichen Ein- und Auslassdrücken Ihrer Anwendung. Der Cv-Wert von 0,1 ist für kleine Zylinderbohrungen (bis ca. 1,5 Zoll) bei moderaten Hublängen und Zykluszeiten geeignet.

F: Wie hoch ist der Stromverbrauch und ist das Gerät mit Standard-SPS-Ausgängen kompatibel?

A: Bei 24 VDC verbraucht das W14 6 Watt, entsprechend 250 mA. Die meisten industriellen SPS-Transistorausgangsmodule sind für 0,5 A (500 mA) pro Ausgang ausgelegt und bieten somit eine doppelt so hohe Stromreserve wie das W14 für eine zuverlässige direkte Schnittstelle ohne Relaispufferung. Wechselstromvarianten benötigen 6 VA Halteleistung; prüfen Sie, ob die AC-SPS-Relaisausgänge oder Halbleiterrelaisausgänge für die VA-Last ausgelegt sind.

F: Welche Filterung ist für W14-Ventile erforderlich?

A: Die Zuluft sollte vor Eintritt in den Einlass des Unterbaus auf 40 Mikrometer oder feiner gefiltert werden. Die Ventilkegelkonstruktion ist gegenüber Verunreinigungen toleranter als Spulenkonstruktionen. Dennoch kann eine Partikelverschmutzung der Ventilkegel-Dichtflächen im Laufe der Zeit zu internen Leckagen führen, da der vollständige Dichtsitz beim Schließen verhindert wird. Gröbere Partikel können das Schließen des Ventilkegels mechanisch behindern und so erhebliche interne Leckagen verursachen.

F: Können W14-Ventile geschmiert werden?

A: W14-Ventile benötigen für den ordnungsgemäßen Betrieb keine Schmierluft; die Kegelventilkonstruktion arbeitet zuverlässig mit sauberer, trockener Luft. Wenn das gesamte pneumatische System für andere Komponenten eine Ölnebelschmierung verwendet, ist das W14 mit Schmierstoffen auf Mineralölbasis mit einer Viskosität von ISO 32 oder niedriger kompatibel. Vermeiden Sie Additive vom Phosphatester-Typ, da diese zum Aufquellen und zur Beschädigung der Buna-N-Dichtung führen können. Falls Schmierung verwendet wird, muss diese konstant gehalten werden; mit Schmierstoff gesättigte Dichtungen, die anschließend trocken betrieben werden, können beschleunigten Verschleiß aufweisen.

F: Welchen Temperaturbereich hat das Medium und wie unterscheidet er sich vom Umgebungstemperaturbereich?

A: Die Umgebungstemperatur (-15 bis 50 °C) bestimmt die Temperatur der externen Umgebung am Standort der Magnetspule. Die Medientemperatur (-15 bis 80 °C) bestimmt die Temperatur der Zuluft oder des Gases, das durch das Ventilgehäuse strömt und mit Dichtungen und Ventilkegelflächen in Kontakt kommt. Der breitere Medientemperaturbereich ermöglicht es W14-Ventilen, erhitzte pneumatische Medien aus Prozessanlagen oder Heißluftversorgungen zu fördern und gleichzeitig die Magnetspule vor direkter Einwirkung dieser hohen Temperaturen zu schützen, indem die heiße Luft durch das Ventilgehäuse und nicht durch die Spulenbaugruppe geleitet wird.

F: Können W14-Ventile in beliebiger Ausrichtung eingebaut werden?

A: Ja. Die Ventilkegelkonstruktion mit Federrückstellung ist unempfindlich gegenüber der Ausrichtung durch die Schwerkraft. Im Gegensatz zu Schieberventilen, bei denen die Schwerkraft die Schieberposition bei horizontaler Montage an Ventilen mit großem Durchmesser beeinflussen kann, dominiert die Federkraft des W14-Ventilkegels die Rückstellbetätigung unabhängig vom Montagewinkel. Diese Montageflexibilität ermöglicht die Ausrichtung der Unterkonstruktion auf horizontalen, vertikalen oder geneigten Maschinenoberflächen, ohne die Ventilfunktion oder Lebensdauer zu beeinträchtigen.

F: Wie funktioniert die Kontrollleuchtenoption und bei welchen Modellen ist sie enthalten?

A: Die Kontrollleuchte integriert eine LED direkt in den Spulenstecker, die aufleuchtet, sobald der Magnet bestromt wird. Dadurch wird der elektrische Ansteuerstatus am Ventil sichtbar bestätigt. Dies ist besonders bei der Inbetriebnahme hilfreich, wenn der Techniker am Ventil arbeitet und die Magnetbestromung überprüfen muss, ohne den SPS-Ausgangsstatus aus der Ferne einsehen zu können. Die Modellnummern der verschiedenen Kontrollleuchten erhalten Sie bei ROSS Controls. Diese können je nach Produktverfügbarkeit als separater Zubehörstecker oder als Ventilvariante bestellt werden.

Installations- und Wartungsrichtlinien

• Befestigen Sie die Unterkonstruktion 516B91 vor der Montage des Ventilkörpers mit geeigneten Befestigungsmitteln sicher an der Maschinenstruktur. Die Unterkonstruktion trägt die mechanischen Lasten der Rohrverbindungen und muss unabhängig vom Ventilkörper statisch abgestützt sein. Verlassen Sie sich nicht darauf, dass die Befestigungsschrauben des Ventilkörpers die Lasten schwerer Rohrverschraubungen tragen.
• Vor der Montage des Ventilkörpers müssen die O-Ringe der Unterplatte sorgfältig am Ventil befestigt werden. Diese Dichtringe bilden die pneumatische Schnittstelle zwischen den Kanälen des Ventilkörpers und den Anschlüssen der Unterplatte. Beschädigte, falsch ausgerichtete oder fehlende O-Ringe können zu internen Leckagen zwischen den Ventilanschlüssen oder zu externen Leckagen in die Atmosphäre an der Schnittstelle zwischen Ventilkörper und Unterplatte führen.
• Die Befestigungsschrauben des Ventilkörpers sind mit dem vom Hersteller angegebenen Drehmoment anzuziehen. Zu geringes Drehmoment kann dazu führen, dass sich die O-Ring-Dichtungen unter Betriebsdruck lösen und Leckagen verursachen. Zu hohes Drehmoment kann den Aluminium-Ventilkörper oder die Dichtfläche der Unterkonstruktion beschädigen und zu unregelmäßigen Dichtflächen führen.
• Schließen Sie die Druckluftzufuhr an einen der beiden Einlassanschlüsse (Port 1) am Unterbau an; setzen Sie den mitgelieferten Rohrverschluss in den nicht verwendeten Einlassanschluss (Port 1) ein. Wird der nicht verwendete Einlassanschluss nicht verschlossen, strömt die Luft ungewollt am Ventil vorbei direkt zum Arbeitsanschluss.
• Verwenden Sie beim Verbinden von Fittings geeignetes Gewindedichtmittel an den NPT-Anschlussgewinden. Tragen Sie das Dichtmittel sparsam nur auf das Außengewinde auf und lassen Sie den ersten Gewindegang frei, um zu verhindern, dass Dichtmittel in den Ventilkanal gelangt und die Dichtflächen des Ventilkegels verunreinigt.
• Prüfen Sie vor dem Anschließen des EN 175301-803 Form A-Steckers, ob die Markierungen für Spannung und Frequenz des Magnetventils mit der Versorgungsspannung des Steuerungssystems übereinstimmen. Das Anlegen von 230 V Wechselstrom an eine 24-V-Gleichstromspule zerstört das Magnetventil sofort; das Anlegen von 24 V Gleichstrom an eine 230-V-Wechselstromspule verhindert ein Schalten aufgrund unzureichenden Stroms.
• Bei Wechselstromvarianten prüfen Sie bitte, ob die Netzfrequenz (50 oder 60 Hz) mit den Spezifikationen der Magnetspule kompatibel ist. Die Frequenzen 50 und 60 Hz liegen zwar innerhalb der 50/60-Hz-Nennfrequenz der W14-Wechselstromspulen, jedoch muss diese Nennfrequenz vor dem Einsatz bei 400 Hz oder anderen nicht standardmäßigen Frequenzen überprüft werden.
• Bei der Installation mehrerer W14-Ventile auf einer Verteilerbasis ist sicherzustellen, dass die Durchflusskapazität des Verteileranschlusses nicht den Engpass darstellt, der die Leistung des Kreislaufs beeinträchtigt. Die Durchflussanforderungen der gleichzeitig betätigten Ventile sind zu addieren und zu bestätigen, dass der Verteilereinlass den erforderlichen Durchfluss ohne übermäßigen Druckabfall liefern kann.
• Stellen Sie sicher, dass die Schutzart IP65 erhalten bleibt, indem Sie einen korrekt sitzenden und verriegelten Steckverbinder nach EN 175301-803 Form A installieren. Ein nicht richtig sitzender oder fehlender Steckverbinder setzt die Spulenanschlussstifte Verschmutzungen aus und führt zum Verlust der Schutzart IP65, unabhängig von der Unversehrtheit des Ventilgehäuses.
• Prüfen Sie bei der Inbetriebnahme die manuelle Notbetätigungsfunktion, indem Sie die Notbetätigung drücken (nicht verriegelnd) oder drehen, um sie zu verriegeln (verriegelnd), und vergewissern Sie sich, dass der Stellantrieb korrekt reagiert. Reagiert der Stellantrieb nicht auf die manuelle Notbetätigung, prüfen Sie die Verrohrung auf Fehler, verstopfte Anschlüsse oder einen Versorgungsdruck unterhalb des minimalen Betriebsdrucks des Ventils.
• Bei Anwendungen mit manueller Verriegelungsnotbetätigung muss ein klares Verfahren zur Rückführung der Notbetätigung in den Normalbetrieb nach Gebrauch festgelegt werden. Eine W14, bei der die Verriegelungsnotbetätigung in der manuell betätigten Position verbleibt, reagiert nicht auf die Abschaltung des Magnetventils. Dies kann dazu führen, dass der gesteuerte Aktor in der falschen Position verbleibt, wenn die Maschine in den stromlosen Zustand zurückkehren soll.
• Prüfen Sie vor jedem Ventileinbau oder -austausch die Dichtflächen der O-Ringe an der Ventilbasis auf Sauberkeit. Metallspäne, Schweißspritzer oder eingetrocknetes Dichtmittel auf der Ventilbasis verhindern die Dichtwirkung der O-Ringe und führen bei Druckbeaufschlagung des Systems zu sofortigen internen oder externen Leckagen.
• Nach der Installation das System unter Druck setzen und Lecksuchflüssigkeit auf die Verbindungsstelle zwischen Unterbau und Ventilkörper, alle Anschlüsse am Unterbau sowie den Dichtungsbereich des elektrischen Steckers auftragen. Vor der Inbetriebnahme sicherstellen, dass keine Blasen auftreten. Eventuelle Leckagen durch Überprüfung des Zustands der O-Ringe, des Anzugsmoments der Befestigungselemente und des Gewindeeingriffs der Verschraubungen vor dem Betrieb beheben.

Garantie & Weltweiter Support

ROSS Controls gewährt auf alle Produkte eine einjährige Garantie, die Material- und Verarbeitungsfehler ab Kaufdatum abdeckt.

Technische Unterstützung für die Auswahl von Ventilen der W14-Serie, die Konfiguration der Unterkonstruktion, die Montage des Verteilerblocks und die Fehlerbehebung erhalten Sie von ROSS Controls USA unter (800) 438-7677.

ROSS Controls bietet weltweiten technischen Support über Niederlassungen in den USA (Hauptsitz in Ferndale, Michigan), Kanada, Brasilien, Deutschland, Frankreich, Großbritannien, Indien, China und Japan.

Für vollständige Maßzeichnungen, Teilenummern für Untergestell und Verteilerzubehör, Installationsanweisungen und den Produktkonfigurator der W14-Serie besuchen Sie https://www.rosscontrols.com/en/series/239-base-mounted-spool-valves-w14-series.
